Isolateur de vibrations à câble métallique JGX-0958D-108A, modèles FEA pré-validés, support d'ingénierie inverse

Isolateur de vibrations à câble métallique JGX-0958D-108A : contrôle des vibrations de qualité technique avec modèles de simulation validés

Qu'est-ce qu'un isolateur de vibrations à câble métallique et comment fonctionne-t-il ?

Un isolateur de vibrations à câble métallique est un dispositif mécanique passif qui atténue l'énergie vibratoire grâce au principe deAmortissement par friction coulombienne— friction sèche générée entre les torons individuels du fil d'acier lorsque la bobine du câble fléchit sous la charge. Contrairement aux supports en élastomère (caoutchouc) qui convertissent l'énergie vibratoire en chaleur au sein de la matrice matérielle, le JGX-0958D-108A dissipe l'énergie au niveau de l'interface microscopique entre ses 133 fils individuels (7 brins * 19 fils par brin), créant un mécanisme d'amortissement sans entretien et sans particules qui ne se dégrade pas avec l'âge ou les cycles de température.

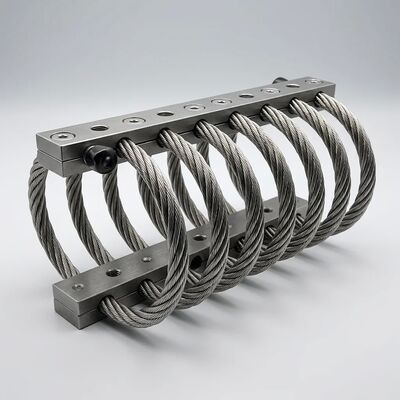

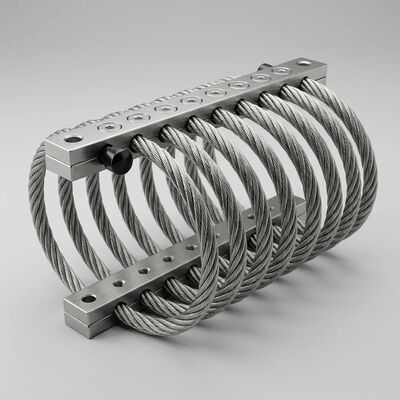

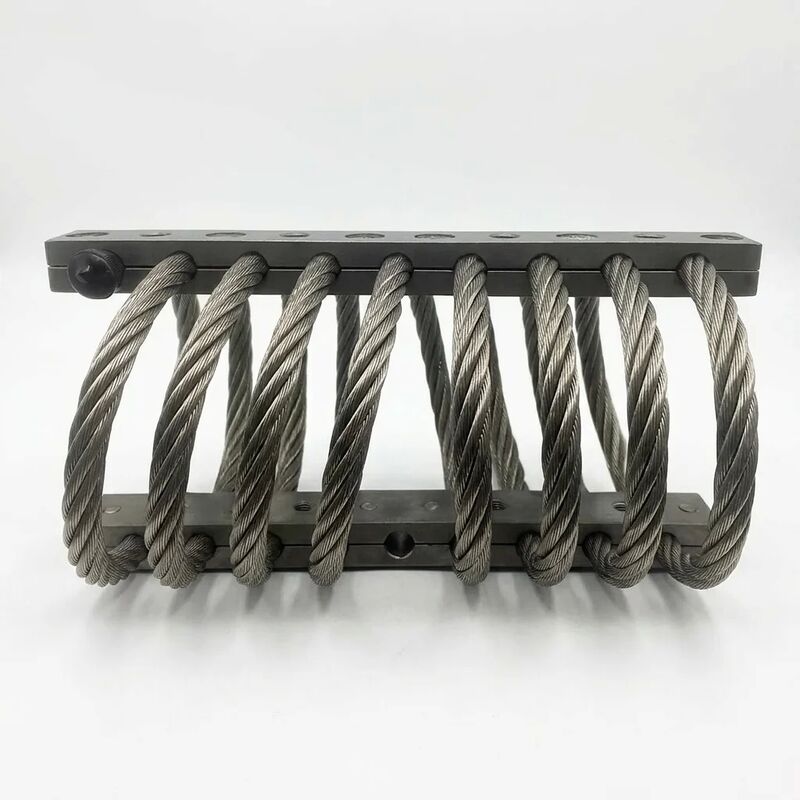

Le JGX-0958D-108A se compose de trois composants : un câble métallique 7*19 en acier inoxydable 304 à enroulement hélicoïdal (diamètre nominal 6,4 mm, 8 boucles actives), des blocs de serrage supérieur et inférieur en alliage d'aluminium 6061-T6 avec une finition de surface anodisée dure et quatre boulons de fixation en acier inoxydable M10. Lorsqu'elle est montée entre une source de vibration et la structure protégée, la bobine de câble métallique fléchit en réponse à une excitation d'entrée, générant un frottement contrôlé entre les brins qui convertit l'énergie cinétique en chaleur négligeable tout en fournissant à la fois rigidité (support de charge) et amortissement (dissipation d'énergie) dans un seul élément compact.

Modèles FEA pré-validés : raccourcissez votre cycle de conception de 2 à 3 semaines

L’un des défis persistants dans la sélection des isolateurs de vibrations est l’écart entre les données du catalogue et les performances réelles installées. Les valeurs de charge statique vous indiquent si l'isolateur peut supporter le poids ; ils ne vous disent pas comment il se comportera dynamiquement à votre fréquence d'excitation, à votre orientation de montage et à votre rigidité de fixation spécifiques. Traditionnellement, pour combler cette lacune, il faut commander des échantillons, construire des montages de test, exécuter la caractérisation de la table vibrante et effectuer des itérations, un processus qui prend généralement 2 à 3 semaines par cycle de conception.

Le JGX-0958D-108A résout ce problème avecmodèles de simulation FEA pré-validésinclus comme garantie d’ingénierie. Chaque modèle a été corrélé aux données de tests physiques provenant d'une table vibrante électrodynamique à 6 degrés de liberté, ce qui permet d'obtenir une précision de simulation par rapport à la mesure de ± 5 % pour ces résultats clés :

• Courbes charge-déformation statiquedans les directions de compression, de traction et de cisaillement
• Rigidité dynamique (K*) et facteur de perte (η)en fonction de l'amplitude d'excitation (0,1 mm à 2,0 mm crête à crête)
• Transmissibilité (T)sur la plage de fréquences de 5 Hz à 500 Hz à charge nominale
• Forme et surface de la boucle d'hystérésis— directement corrélé à la dissipation d'énergie par cycle
• Facteur d'amplification de résonance (Q)pour les trois premières fréquences modales

Ces modèles sont livrés dans un format compatible avec Ansys Mechanical, Abaqus et COMSOL Multiphysics, permettant à votre équipe de dynamique structurelle de déposer le JGX-0958D-108A directement dans un modèle au niveau du système et d'évaluer les performances d'isolation avant de s'engager dans l'achat de matériel.

Service d'ingénierie inverse : une méthodologie systématique en 4 phases

Lorsque les machines de production dépendent d'isolateurs de vibrations qui ne sont plus fabriqués (parce que le fournisseur d'origine a interrompu la gamme de produits, a modifié son outillage ou a cessé ses activités), le propriétaire de l'équipement est confronté à un ensemble de choix désagréables : accepter des performances d'isolation dégradées en raison du vieillissement des supports, commander une refonte personnalisée coûteuse ou remplacer la machine entière. La plateforme JGX-0958D-108A offre une quatrième option grâce à son service de rétro-ingénierie intégré.

Phase 1 : Métrologie et documentation (3 à 5 jours ouvrables)

• Numérisation laser 3D de l'isolateur existant pour capturer la géométrie de l'enveloppe externe avec une précision de ± 0,05 mm
• Mesure de l'interface de montage : diamètre du trou de boulon, espacement centre à centre, spécification du filetage et profondeur du lamage
• Identification des matériaux par analyse XRF (fluorescence X) pour déterminer la qualité de l'alliage du câble métallique et la composition du bloc de serrage
• Documentation photographique de l'orientation de l'installation, des zones de dégagement adjacentes et de tout motif d'usure ou de corrosion visible qui éclaire la conception de remplacement.

Phase 2 : Caractérisation des performances (5 à 7 jours ouvrables)

• Tests de charge-déformation statique dans les trois axes de chargement sur une machine d'essai universelle avec une précision de cellule de charge de classe 0,5
• Caractérisation dynamique sur agitateur électrodynamique : entrée sinusoïdale balayée de 5 Hz à 500 Hz, mesure de transmissibilité et d'angle de phase
• Test de réponse aux chocs : entrées d'impulsions demi-sinusoïdales à 15 g, 30 g et 50 g pour capturer le comportement d'atténuation des chocs de l'isolateur
• Extraction de boucle d'hystérésis à des amplitudes de déplacement de 0,5 mm, 1,0 mm et 2,0 mm pour quantifier la dissipation d'énergie par cycle

Phase 3 : Corrélation et optimisation FEA (5 à 7 jours ouvrables)

• Construction d'un modèle FEA haute fidélité réglé pour correspondre aux mesures de la phase 2 à ± 5 % près
• Optimisation paramétrique du diamètre du câble (plage de 4,8 à 9,5 mm), du nombre de bobines (6 à 12 boucles) et de la géométrie de serrage pour obtenir des performances équivalentes ou améliorées dans la même enveloppe
• Prédiction de la durée de vie en fatigue à l'aide du comptage des cycles de pluie et de la règle de Miner, en ciblant un minimum de 10⁷endurance de cycle à charge nominale

Phase 4 : qualification et livraison (10 à 15 jours ouvrables)

• Fabrication de 5 unités prototypes JGX-0958D-108A configurées selon les spécifications optimisées
• Tests dynamiques consécutifs par rapport à l'isolateur d'origine sur la même configuration d'agitateur
• Livraison d'un rapport de test de qualification comparant les performances d'origine et de remplacement sur tous les paramètres mesurés
• Production finale et expédition d'isolateurs de remplacement certifiés avec une documentation complète sur la traçabilité des matériaux

Amortissement sans particules : pourquoi la compatibilité avec les salles blanches modifie l'équation de sélection

Les classifications des salles blanches ISO 14644-1 imposent des limites strictes sur la concentration de particules en suspension dans l'air. Un seul support vibrant en élastomère dans une usine de fabrication de semi-conducteurs de classe 5 (ISO 5 / FED STD 209E classe 100) peut libérer suffisamment de particules de caoutchouc microscopiques au cours de sa durée de vie de 3 à 5 ans pour déclencher des excursions du nombre de particules lors de la surveillance environnementale de routine. Les isolateurs à câble métallique éliminent ce mode de défaillance au niveau des composants.

Le mécanisme d'amortissement du JGX-0958D-108A est purement mécanique : comme les 133 fils individuels en acier inoxydable au sein de la construction du câble 7*19 glissent les uns contre les autres pendant la flexion, ils génèrent une friction contrôlée sans abrasion, sans perte et sans nécessiter de lubrification. Il n'y a aucun élément élastomère, aucun lien adhésif, aucun revêtement susceptible de se délaminer et aucun matériau organique susceptible de dégazer dans des environnements sous vide. La surface anodisée dure des blocs de serrage en aluminium 6061-T6 offre une résistance à l'usure sans générer de poussière d'oxyde d'aluminium. Le JGX-0958D-108A convient donc pour :

• Fabrication de semi-conducteurs :Machines pas à pas de plaquettes, outils CMP (planarisation chimico-mécanique), implanteurs ioniques et systèmes de piste de lithographie où une contamination par des particules inférieures à 0,1 μm peut entraîner une perte de rendement de la puce
• Production pharmaceutique :Isolateurs de remplissage aseptique, piles de plateaux de lyophilisateur, isolation des vibrations des presses à comprimés et supports de systèmes de nettoyage en place (CIP) exposés à des cycles de lavage répétés
• Optique et photonique :Tables d'interféromètre laser, chambres de revêtement optique, tours d'étirage de fibres optiques et isolation des montures de télescope où les particules se déposant sur les surfaces optiques dégradent la transmission et augmentent la lumière parasite
• Microscopie électronique :Isolation des colonnes SEM et TEM où le flou de l'image induit par les vibrations et la contamination de la colonne induite par les particules dégradent tous deux la résolution
• Métrologie de précision :Isolation de base en granit pour machine à mesurer tridimensionnelle (MMT), testeurs d'arrondi, profilomètres de surface et stations d'étalonnage de cales étalons

JGX-0958D-108A Spécifications techniques complètes

Comment le JGX-0958D-108A se compare-t-il aux isolateurs élastomères ?

Foire aux questions

Que signifie le numéro de modèle JGX-0958D-108A ?Le préfixe « JGX » identifie la famille de produits d'isolateurs de câbles métalliques du fabricant. « 0958 » est le code de taille et de configuration pour cette classe d'enveloppe. « D » désigne la configuration de montage à double pince (deux blocs en aluminium capturant la bobine du câble métallique). « 108 » est la charge de compression nominale en kilogrammes. Le suffixe « A » indique la configuration standard avec un câble métallique SS304 et des blocs en aluminium 6061-T6.

Puis-je utiliser le modèle FEA avec mon logiciel de simulation existant ?Les modèles FEA pré-validés sont livrés dans un format de fichier neutre importable dans Ansys Mechanical (v2021 R2+), Abaqus (6.14+), COMSOL Multiphysics (5.6+) et Nastran (via un ensemble de données en masse). Si votre équipe utilise un autre solveur, contactez notre groupe d'ingénierie d'applications pour obtenir une assistance en matière de conversion de format.

Quelles sont les informations minimales nécessaires pour démarrer un projet de rétro-ingénierie ?Nous avons besoin des dimensions de l'enveloppe de l'isolateur existant (une photographie avec une référence d'échelle suffit souvent pour une évaluation initiale), d'une estimation de la masse supportée et de la fréquence de vibration dominante ou de la vitesse de fonctionnement de la machine. À partir de ces trois entrées, notre équipe d’applications peut définir le projet et fournir un devis ferme dans les 2 jours ouvrables.

La surface anodisée dure s'use-t-elle avec le temps ?La couche d'anodisation dure de type III a une épaisseur de 25 à 50 μm avec une dureté Vickers de 350 à 400 HV. En service industriel normal, la surface du bloc de serrage qui entre en contact avec le câble métallique subit une usure négligeable car l'interface câble-bloc est statique (pas de mouvement de glissement) : tout mouvement d'amortissement se produit dans la bobine du câble métallique elle-même.
