Amortisseur de vibration de câble métallique
Created with Pixso.

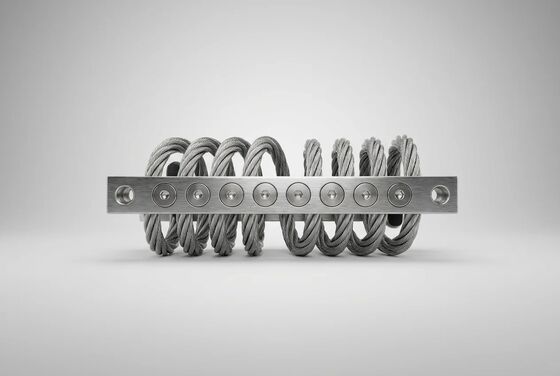

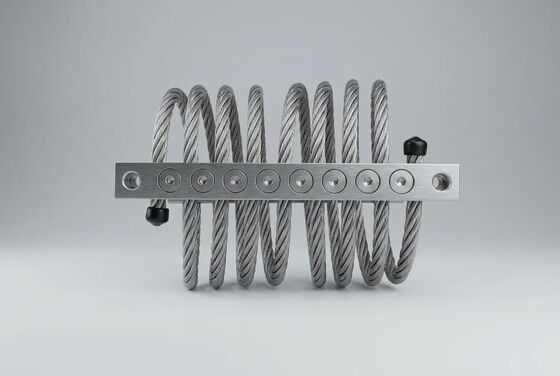

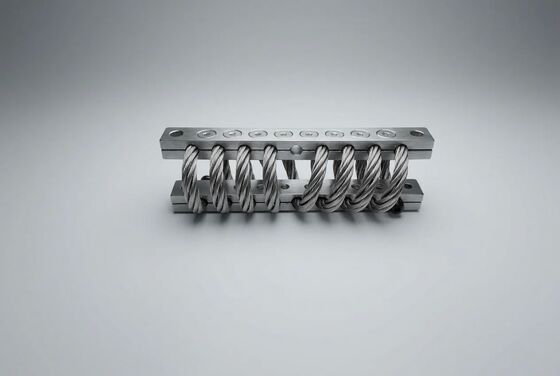

Isolateur de vibrations de câble métallique à réponse dynamique adaptative JGX-0648D-56A pour un montage de réseau multipoint évolutif

Isolateur de vibrations de câble métallique à réponse dynamique adaptative JGX-0648D-56A pour un montage de réseau multipoint évolutif

Nom De La Marque: Hoan
Numéro De Modèle: Le nombre total d'unités utilisées est le nombre total d'unités utilisées.
MOQ: 10 pièces
Conditions De Paiement: LC, D/A, D/P, T/T, Western Union
Informations détaillées
Lieu d'origine:
Shaanxi, Chine
Certification:
ISO 9001:2015, CE, RoHS
Modèle:
Le nombre total d'unités utilisées est le nombre total d'unités utilisées.
Matériel:
Acier inoxydable 304 / 316
Diamètre de corde métallique:
6.4 mm
Nombre de volets:
Construction 7x19
Plage de chargement:
0,50 - 56 kg par support
Fréquence naturelle:
5-8 Hz
Température de fonctionnement:
-40 ° C à + 150 ° C
Type de réponse:
Dynamique adaptative/changement de charge
Configuration du tableau:
Multipoint évolutif
Orientation de bâti:
Vertical, horizontal, angle de 45°
Application:
Machines à vitesse variable, plates-formes multi-axes, automatisation industrielle
Mettre en évidence:

Charges changeantes à réponse dynamique adaptative

,

configuration de réseau multipoint évolutive

,

amortisseur d'isolateur de vibrations à câble métallique

Description du produit

JGX-0648D-56A Isolement adaptatif contre les vibrations pour les équipements industriels à charge variable

Lorsque les charges de la machine fluctuent pendant le fonctionnement, les entraînements à vitesse variable qui traversent la résonance, les équipements de traitement par lots qui changent de masse au milieu du cycle,les générateurs mobiles glissant entre les modes de transport et d'exploitation. La courbe de rigidité progressive non linéaire du JGX-0648D-56A s'ajuste pour maintenir une isolation optimale des vibrations.Son diamètre de câble de 6,4 mm et son empreinte compacte permettent également des configurations de réseau multi-points évolutives pour des paquets d'équipements industriels à grande empreinte.

Comprendre la réponse dynamique adaptative pour les charges changeantes

Isolateurs linéaires classiques √ ressorts à bobine à vitesse de ressort fixe, plaquettes en caoutchouc avec composés à un seul duromètre,Les soufflets pneumatiques à pression réglée sont conçus autour d'une charge nominale "point de conception"Si vous sortez de cette fenêtre de fonctionnement étroite, les performances de l'isolation se dégradent rapidement: la transmissibilité augmente, la résonance se déplace dans la plage de vitesse de fonctionnement,et les vibrations structurelles amplifient plutôt que d'atténuer.

Le JGX-0648D-56A utilise une approche mécanique fondamentalement différente grâce à soncaractéristique de rigidité de durcissement non linéaire, une propriété émergente de la géométrie même de la corde enroulée en hélice.fournissant une efficacité d'isolation élevée contre les perturbations à haute fréquence telles que le bruit du roulement du moteur électrique et l'excitation du passage de la lame de la roue de la pompe. À des déviations plus importantes (choc, surcharge transitoire, démarrage/coast-down par résonance), la rigidité passe à un régime de durcissement,empêchant le déplacement excessif tout en maintenant la corde de fil dans sa plage élastique.

Cette réponse à double mode est entièrement passive et intrinsèque ̇ sans contrôleur électronique, sans capteur de rétroaction, sans actionneur pneumatique ou hydraulique.C'est une propriété géométrique de la corde de fil hélicoïdale., validé et répétable dans chaque unité de production.

Profiles d'équipement où la réponse adaptative offre un avantage mesurable

  • Pour les appareils de compression à vitesse variable (1550 kW):Lors de la montée de 0 à 3 600 tr/min, la fréquence de rotation passe directement à travers la bande de fréquence naturelle de 6 à 8 Hz de l'isolateur.Un ressort à fréquence fixe permettrait une amplification résonante ∙ potentiellement tripler la force transmise à la fondationLa rigidité de durcissement du JGX-0648D-56A déplace la fréquence naturelle efficace vers le haut à mesure que l'amplitude augmente, détaillant naturellement le système de la résonance.
  • Machines de traitement et de remplissage par lots:La masse de l'équipement peut changer de 30 à 60% au cours d'un seul cycle de production à mesure que les matières premières sont chargées et que le produit fini est déchargé.5 sur l'ensemble de la plage de masses vérifié par des essais de charge statique en plusieurs points à 30%, 60% et 100% de la capacité nominale.
  • Établissement d'essai du dynamomètre du moteur et du groupe motopropulseur:Les transitoires rapides de l'accélérateur lors de la cartographie des performances génèrent une excitation à large bande s'étendant sur 5 500 Hz. L'amortissement de Coulomb de la corde de fil dissipe l'énergie simultanément dans tous les modes excités,Contrairement aux amortisseurs à masse réglée qui ciblent une seule fréquence.
  • Générateur mobile et pompe à dérive:Les vibrations de phase de transport (faible fréquence, amplitude de déplacement élevée par rapport aux entrées routières) et les vibrations de phase opérationnelle (frequence plus élevée, amplitude de déplacement élevée par rapport aux entrées routières)L'utilisation d'un moteur à faible amplitude et d'un équipement tournant nécessite des stratégies d'isolation fondamentalement différentes.La courbe de rigidité à double régime JGX-0648D-56A gère les deux régimes sans aucun réglage manuel, mécanisme de commutation ou procédure de verrouillage entre les modes.

Pour les ingénieurs de conception et de simulation, le JGX-0648D-56A est équipé d'unRapport sur la caractérisation de la charge-déflexioncouvrant les trois orientations de montage standard (compression verticale, inclinaison de 45° et cisaillement latéral).Cet ensemble de données “ typiquement 30 “ 50 points de mesure par orientation ” permet une modélisation précise des éléments finis du système d'isolation complet dans ANSYS, Abaqus ou COMSOL avant l'engagement de l'approvisionnement.

Configuration d'une matrice multi-points évolutive: méthodologie de conception

Équipement industriel de grande taille Chillers CVC d'une largeur de 3 à 6 mètres, manipulateurs d'air industriels pesant plusieurs centaines de kilogrammes, armoires à transformateurs,les ensembles à plusieurs pompes de dérapage ne peuvent pas être isolés par un seul supportLe JGX-0648D-56A est spécialement conçu pourdéploiement d'un tableau multipoint, où 4 à plus de 24 unités individuelles sont coordonnées pour gérer les vibrations multi-axes tout en maintenant un alignement précis des équipements et un partage uniforme de la charge.

Guide de sélection de la topologie d'array

Configuration Taille du tableau Capacité totale Application principale
Quatre coins (symétriques) 4 unités Jusqu'à 224 kg Machines à empreinte carrée avec centre de gravité équilibré
Perimètre (rectangulaire) 6 ¢ 8 unités Jusqu'à 448 kg Cadres d'équipement allongés avec charge de bord répartie
Réseau (distribué) 9 ¢ 16 unités Jusqu'à 896 kg Machines de grande surface et équipements au niveau des mezzanines
Bloc d'inertie (masse élevée) Unités de 12 à 24+ 1,300+ kg Base d'inertie en béton avec exigences de retenue sismique

Vérification de la répartition de la charge

Pour uneN- équipement de support de masse totaleMavec les coordonnées connues du centre de gravité (ex,ey) par rapport au centre géométrique du tableau, la charge statique sur chaque support individuelJepositionnées aux coordonnées (xJe,yJe) est calculé comme suit:

FJe= (M · g / N) + (M · g · e)x· etJe- Je ne sais pas.j2) + (M · g · e)y· xJe/ Σxj2) Le

Pour une activité d'amortissement optimale et une durée de vie optimale, chaque JGX-0648D-56A du réseau doit fonctionner entre30% et 80% de sa charge statique nominaleLes unités chargées à une charge inférieure à 20% de leur capacité nominale peuvent présenter une diminution de l'efficacité d'amortissement de Coulomb à de faibles amplitudes de vibration.comme la pression de contact entre les brins est insuffisante pour développer la force de frottement totalePour les applications où la répartition de la charge est très inégale, des ensembles hybrides combinant différents diamètres de câbles peuvent être spécifiés.

Orientation de montage par position du tableau

Les unités JGX-0648D-56A peuvent être individuellement orientées à chaque position du réseau pour correspondre à la direction de vibration dominante à cet endroit:

  • Compression verticale (0°):Proposé pour 56 kg. Fournit une isolation verticale maximale avec une rigidité latérale modérée. Spécifié aux positions de charge principales directement sous les pieds de montage de l'équipement.
  • Monture inclinée de 45°:Il offre une rigidité approximativement égale sur un axe vertical et un axe horizontal.Placé stratégiquement à des positions où l'équipement génère une excitation verticale-latérale couplée, les presses à percussion et les écrans à secouer sont des candidats typiques.
  • Coupe latérale (90°):Il est conçu pour 28 kg. Il assure une isolation de l'axe horizontal dominant.Déployés comme éléments stabilisateurs aux coins et aux bords de l'équipement pour contrôler l'oscillation et l'oscillation sans ajouter une rigidité verticale excessive qui compromettrait le chemin d'isolation primaire.

Référence d'application dans l'industrie

Fabrication industrielle

  • Isolement de la base du centre d'usinage CNC
  • Résistance aux vibrations des presses d'estampage et de forgeage
  • Montage de machines de moulage par injection
  • Piédestaux de support de ligne de production automatisés

Services de climatisation et de construction

  • Isolement des vibrations par refroidisseur centrifuge
  • Montage à la base de l'unité de traitement de l'air (AHU)
  • Découplement structurel de la tour de refroidissement
  • Systèmes de retenue sismique des équipements de toit

Génération et distribution d'électricité

  • Isolement des groupes électrogènes diesel et à gaz naturel
  • Amortissement des vibrations du transformateur de puissance
  • Protection de l'armoire des interrupteurs à tension moyenne
  • Montage de dériveurs auxiliaires de turbines à gaz

Marines commerciales et transports

  • Montage du moteur auxiliaire des navires commerciaux
  • Isolement climatisé du matériel roulant ferroviaire
  • Contrôle des vibrations dans la cabine de l'opérateur de grue portuaire
  • Isolement contre les dérapages des équipements de plateformes offshore

Pour les équipements fonctionnant en dehors de la plage de charge standard de 0,50 56 kg par montage,le montage parallèle de plusieurs unités JGX-0648D-56A à des points de fixation individuels ou des configurations personnalisées de diamètre de câble sont disponibles sur demande.Contactez notre équipe d'ingénierie d'application avec la masse de l'équipement, les dimensions de l'empreinte, les coordonnées du centre de gravité et les fréquences d'excitation dominantes pour une recommandation sur mesure.

Lignes directrices d'installation et de mise en service

  1. Préparation de la surface de montage:Les plaquettes de montage en acier de fondation ou de structure doivent être plates à moins de 1 mm pour 300 mm de longueur de surface.AISI 304 ou 316L pour correspondre au matériau d'isolation) pour corriger les irrégularités de surface localesNe jamais utiliser les barres de serrage de l'isolateur pour combler les écarts de hauteur ∙ cela induit une contrainte de flexion involontaire dans l'hélice de câble.
  2. Spécification du dispositif de fixation et couple:Pour les boulons M8 (de catégorie A2-70 ou A4-80): couple jusqu'à 22°25 N·m. Pour les boulons M10 (de catégorie A2-70 ou A4-80) couple jusqu'à 42°48 N·m.composé anaérobie à fermeture de fil à résistance moyenneà tous les fils de fixation pour les installations soumises à des vibrations continues.Vérifier les valeurs du couple avec une clé à couple calibrée après les 50 premières heures de fonctionnement dans le cadre du protocole de remise en service du couple.
  3. Vérification de l'alignement après l'installationAprès que tous les éléments de fixation aient été soumis à un couple conforme aux spécifications, inspectez visuellement chaque hélice de câble en deux directions orthogonales.une forme de bobine symétrique sans déformation visibleToute asymétrie indique une charge décentralisée ou une hauteur de montage inégale, corrigée par un scintillement avant la mise en service de l'équipement.
  4. Vérification de la liaison électrique:La construction entièrement en acier inoxydable fournit un chemin de liaison équipotentiel inhérent entre l'équipement isolé et la structure de support.Mesurer la résistance de collage entre le cadre de l'équipement et le point de sol de la fondationLes valeurs ne doivent pas dépasser 0,1 Ω.Ceci est particulièrement important pour les installations d'équipements électriques où les courants perdus pourraient autrement trouver des voies alternatives à travers des roulements ou des appareils électroniques sensibles..
  5. Calendrier des inspections préventives:Effectuer une inspection visuelle et tactile à intervalles de 6 mois (intervalles de 3 mois pour les installations extérieures ou côtières).présence de corrosion de surface ou de creux sur les unités autres que les unités 316L en service en extérieur, les débris ou les particules accumulés dans les rainures d'hélice, et l'espacement uniforme de l'espace de bobine autour de la circonférence complète de l'hélice.

Spécifications de référence rapide

Paramètre Valeur
Modèle Les données de référence sont fournies par les autorités compétentes.
Diamètre du fil de fer 6.4 mm
Construction de chaînes 7 * 19 (133 fils au total)
Options matérielles Pour les appareils de type AISI 304 / AISI 316L
Autonomie de charge (compression verticale) 0.50 56 kg par monture
Portée de charge (45° d'inclinaison) 0.35 42 kg par monture
Autonomie de charge (cisaillement latéral) 0.25 ¢ 28 kg par monture
Fréquence naturelle (à charge nominale) 6 8 Hz
Ratio d'amortissement visqueux équivalent 0.10 ¢ 0.20
Amplification dynamique en résonance ≤ 40
Plage de température -40°C à +150°C
Isolement à 20 Hz / 30 Hz ≥ 90% / ≥ 95%
Poids du mont 00,50 0,70 kg
Taille du dispositif de fixation / couple M8 (22 ∼25 N·m) / M10 (42 ∼48 N·m)

Appui technique disponible

Notre équipe d'ingénieurs d'applications fournit gratuitementanalyse du système d'isolement avant l'approvisionnementpour les projets admissibles incluant les calculs de répartition de la charge sur un réseau multi-points, l'optimisation de l'orientation du montage, la transmissibilité prévue par rapport aux courbes de fréquence,et recommandations spécifiques aux équipements. délai de livraison standard du produit: 3 à 7 jours ouvrables pour les configurations en stock (AISI 304, modèle standard de boulons), 15 à 25 jours ouvrables pour les quantités de production ou les spécifications AISI 316L.

Soumettez vos spécifications d'équipement, votre dessin d'analyse géométrique et vos conditions d'utilisation pour une évaluation de l'isolation vibratoire sans obligation.
