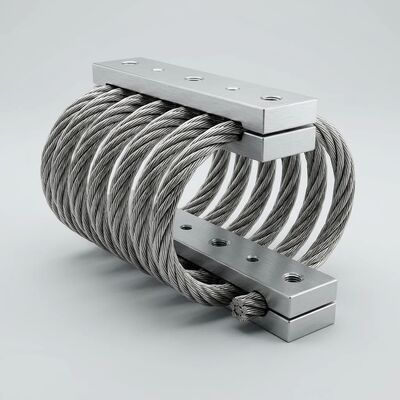

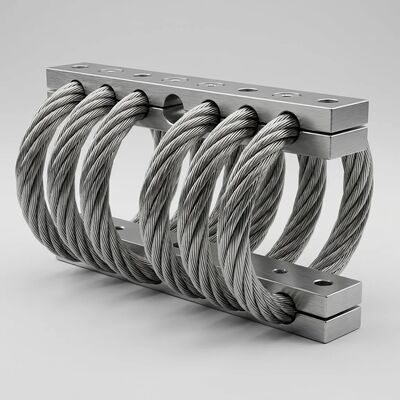

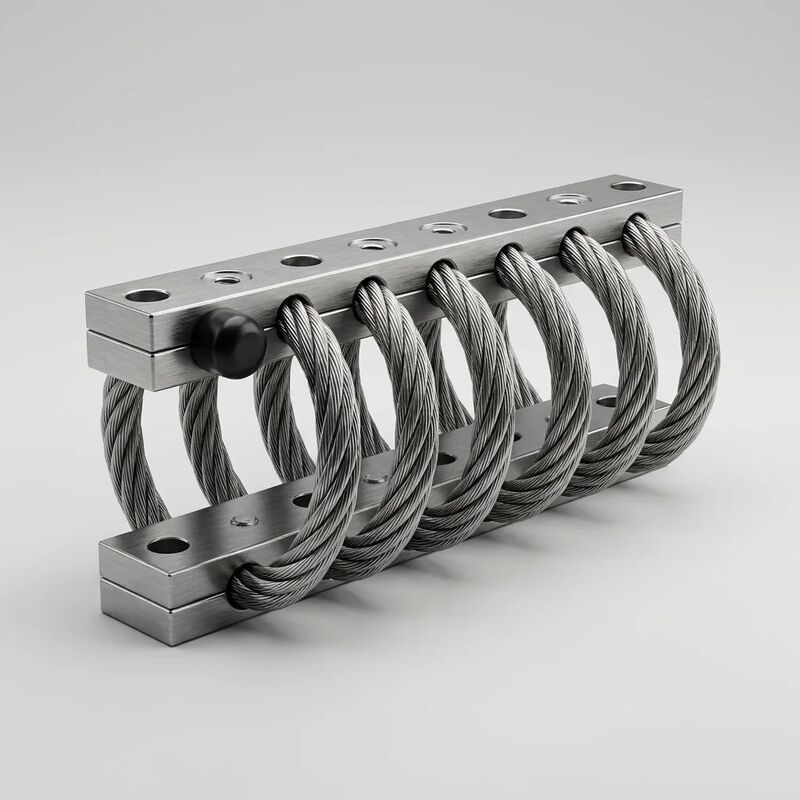

JGX-0956D-80A Isolateur de vibration de câble galvanique résistant à la corrosion, durci par rayonnement pour une utilisation dans l'espace nucléaire

Isolateur de vibrations de câble métallique résistant à la corrosion galvanique JGX-0956D-80A

Conçu spécialement pourenvironnements de montage à métaux différentslà où la corrosion galvanique menace l'intégrité structurelle, cet isolateur est doté d'une construction en acier inoxydable 316L entièrement passivée, de l'âme hélicoïdale du câble aux plaques de base de montage. Conçu et validé pourapplications à fort rayonnement et à températures extrêmesdans la production d'énergie nucléaire, les systèmes de lancement aérospatiaux et les équipements sous-marins profonds, il offre des décennies de service sans entretien là où les supports conventionnels échouent en quelques mois.

Qu'est-ce qui rend cet isolateur différent

• Élimination de la corrosion galvanique :En construisant chaque composant métallique en acier inoxydable 316L passivé, cette conception élimine la différence de potentiel électrochimique qui entraîne la corrosion galvanique. Lorsqu'ils sont boulonnés sur des structures de coque en aluminium, des cadres de machines en acier ou des supports aérospatiaux en titane, aucune rondelle d'isolation protectrice ou revêtement isolant n'est requis. Ceci est validé par les normes de test de corrosion galvanique ASTM G71.
• Architecture entièrement métallique tolérante aux radiations :Sans polymères, élastomères ou composés organiques, cet isolateur résiste à des niveaux de dose ionisante totale (TID) supérieurs à 100 krad sans fragilisation, dégazage ou perte de propriétés mécaniques. Cela en fait la seule solution viable de contrôle des vibrations poursystèmes auxiliaires de centrale nucléaire, accélérateurs linéaires médicaux et plates-formes de bus satelliteoù l’exposition aux radiations est inévitable.
• Continuité cryogénique à haute température :La conception entièrement 316L maintient des caractéristiques d'amortissement constantes depuis les températures de l'azote liquide (-196°C) jusqu'à un fonctionnement soutenu à 350°C. Pas de transition vitreuse, pas de ramollissement thermique, pas de fragilité à basse température — problèmes inhérents aux isolateurs élastomères que cette conception métallique évite complètement.
• Contrôle multi-axes pour charges utiles lourdes :La géométrie hélicoïdale à 8 ressorts supporte 100 kg en compression et 50 kg en cisaillement tout en offrant un taux d'amortissement minimum de 18 %. Ce niveau de dissipation d'énergie multi-axes est critique pourgrands patins de compresseur, groupes électrogènes à turbine et supports de moteurs marinsoù les isolateurs à axe unique laissent l'équipement vulnérable aux modes de vibration latérale et de torsion.
• Fiabilité à vie sans intervention :Pas de caoutchouc à craquer, pas de liquide à fuir, pas de couple à vérifier. Après l'installation et la mise en service, cette unité ne nécessite aucune maintenance programmée pendant toute sa durée de vie, généralement plus de 25 ans dans les applications industrielles stationnaires. Cela réduit considérablement le coût total de possession par rapport aux supports en caoutchouc nécessitant un remplacement tous les 3 à 7 ans.

Spécifications techniques

Installation et fonctionnement à long terme

Le montage nécessite des outils hexagonaux standard et du matériel M10 ou M12. La plaque de base unifiée 316L élimine le besoin de joints d'isolation ou de revêtements diélectriques entre l'isolateur et la structure hôte. Pour les installations extérieures ou immergées, la surface passivée offrerésistance aux piqûres équivalente à PREN ≥ 24, adapté aux zones d'éclaboussures d'eau de mer et aux atmosphères de traitement chimique. Après la mise en service, aucune activité de maintenance n'est requise : une inspection visuelle tous les 24 mois est recommandée à des fins de documentation uniquement.

Scénarios de déploiement typiques

• Pompe de refroidissement des centrales nucléaires et groupes électrogènes diesel de secours
• Isolation structurelle du bus satellite et montage de la roue de réaction
• Isolation de la charge utile du vaisseau spatial pendant la montée du lanceur
• Supports de châssis électroniques pour véhicules télécommandés (ROV) sous-marins profonds
• Isolateurs à portique pour protonthérapie médicale et accélérateur linéaire
• Supports de patins pour compresseurs et turbines à gaz de plates-formes offshore
• Agitateur d'usine de traitement chimique et isolation par centrifugeuse

Qualité & Traçabilité

Chaque isolateur est numéroté individuellement avec une traçabilité complète des lots thermiques de matériaux. Les courbes charge-déformation sont enregistrées et archivées pour chaque expédition. La fabrication est certifiéeISO 9001:2015. Sur demande, nous fournissons des certificats de matériaux EN 10204 Type 3.1, des rapports de passivation de surface et des dossiers d'inspection par ressuage pour les plaques de base 316L. Emballage : scellé sous vide avec des cartes indicatrices d'humidité, rembourré de mousse dans des cartons à double paroi de qualité export.

Foire aux questions

Q : Comment cet isolateur prévient-il la corrosion galvanique sur les structures en aluminium ?
R : En utilisant de l'acier inoxydable 316L passivé pour l'ensemble de l'isolateur, y compris les plaques de base, il n'y a pas de jonction de métaux différents pour créer une cellule galvanique. La couche de passivation augmente encore la noblesse de la surface, éliminant le moteur électrochimique de la corrosion, même dans les atmosphères marines chargées en sel.

Q : Qu'arrive-t-il aux performances d'amortissement après une exposition aux rayonnements ?
R : Le mécanisme d'amortissement étant purement mécanique (friction coulombienne entre les brins de fil d'acier inoxydable), il n'y a pas de polymères ou de fluides susceptibles de se dégrader sous l'effet des radiations. Les tests confirment que le taux d'amortissement et la capacité de charge restent à ± 3 % des valeurs d'origine après une exposition de 100 krad TID.

Q : Cette unité peut-elle être installée à l’extérieur sans protection supplémentaire ?
R : Oui. La construction passivée en 316L résiste à une exposition extérieure continue, notamment aux brouillards salins, aux pluies acides et au SO industriel.₂ambiances. Aucune peinture, revêtement ou abri n’est requis. Pour les applications impliquant une immersion directe dans l’eau de mer, contactez notre équipe d’ingénieurs pour obtenir des conseils spécifiques sur la profondeur et la durée.
