Amortisseur de vibration de câble métallique

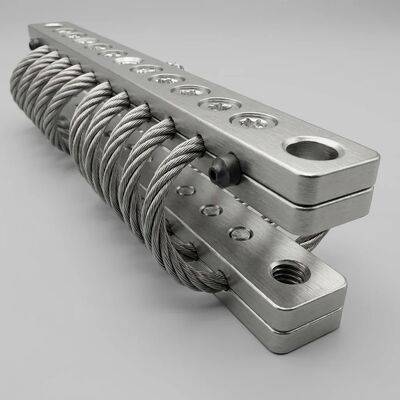

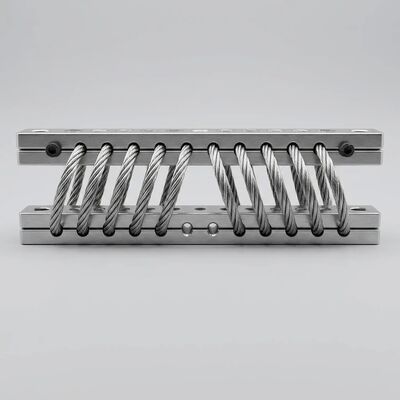

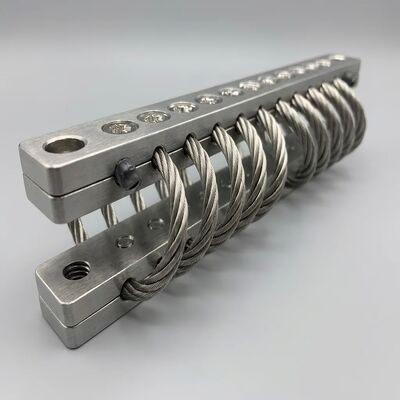

Isolateur de vibrations de câble métallique à réponse dynamique adaptative JGX-0480D-61A pour un montage de réseau multipoint évolutif

Name: Isolateur de vibrations de câble métallique à réponse dynamique adaptative JGX-0480D-61A pour un montage de réseau multipoint évolutif
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:
Availability: InStock

Nom De La Marque:	Hoan
Numéro De Modèle:	Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:
MOQ:	10 pièces
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shaanxi, Chine

Certification:

ISO 9001:2015, CE, RoHS

Modèle:

Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:

Matériel:

Acier inoxydable 304 / 316

Diamètre de corde métallique:

4,8 mm

Nombre de volets:

Construction 7x19

Plage de chargement:

0,45 à 61 kg par support

Fréquence naturelle:

5-8 Hz

Température de fonctionnement:

-40 ° C à + 150 ° C

Type de réponse:

Dynamique adaptative/changement de charge

Configuration du tableau:

Multipoint évolutif

Orientation de bâti:

Vertical, horizontal, angle de 45°

Application:

Machines à vitesse variable, plates-formes multi-axes, automatisation industrielle

Mettre en évidence:

Charges changeantes à réponse dynamique adaptative

configuration de réseau multipoint évolutive

amortisseur d'isolateur de vibrations à câble métallique

Description du produit

JGX-0480D-61A — Isolation adaptative des vibrations pour les environnements de machines complexes

Lorsque les charges de l'équipement changent pendant le fonctionnement (compresseurs qui montent en puissance, pompes subissant des transitoires de débit, convoyeurs transportant des charges utiles variables), la courbe de rigidité progressive du JGX-0480D-61A s'ajuste automatiquement pour maintenir une isolation optimale. Son format compact permet également des configurations de réseaux multipoints évolutives pour les machines à grand encombrement.

Comprendre la réponse dynamique adaptative

Les isolateurs linéaires conventionnels (ressorts hélicoïdaux, patins en caoutchouc, soufflets pneumatiques) sont conçus autour d'un seul « point de conception » de charge. Sortez de cette fenêtre étroite et les performances d’isolation se dégradent rapidement. Le JGX-0480D-61A utilise une approche fondamentalement différente grâce à soncaractéristique de rigidité au durcissement non linéaire.

L'hélice du câble métallique se comporte comme un ressort adoucissant en cas de faible déflexion (offrant une isolation élevée contre les perturbations de petite amplitude et à haute fréquence comme le bruit des roulements du moteur) et se transforme en ressort durcissant en cas de déflexions plus importantes (empêchant un déplacement excessif sous choc ou surcharge transitoire). Cette réponse à double régime est intrinsèque à la géométrie : aucun contrôleur, capteur ou actionneur externe n'est requis.

Scénarios de charge variable dans lesquels la réponse adaptative excelle

Compresseurs à vitesse variable :À mesure que la vitesse de rotation traverse la bande de résonance de l'isolateur pendant la montée en puissance et la descente en roue libre, la rigidité non linéaire empêche l'accumulation d'amplitude qui se produirait avec un ressort à taux fixe.
Machines de dosage/remplissage :La masse de l'équipement change de 30 à 60 % au cours d'un seul cycle de production. Le JGX-0480D-61A maintient une transmissibilité inférieure à 1,5 sur toute la plage de masse.
Bancs d'essai moteur :Les transitoires rapides des gaz génèrent une excitation à large bande. L’amortissement Coulomb par câble métallique dissipe l’énergie dans tous les modes simultanément – ce que les amortisseurs à masse réglée ne peuvent pas réaliser.
Skids de générateur mobile :Les vibrations de transport (basse fréquence, haute amplitude) et les vibrations opérationnelles (fréquence plus élevée, amplitude plus faible) nécessitent des stratégies d'isolation différentes. La courbe de rigidité à double régime gère les deux sans réglage manuel.

Pour les ingénieurs concepteurs, le JGX-0480D-61A est livré avec unrapport de caractérisation charge-déformationcouvrant trois orientations de montage (compression verticale, inclinaison à 45° et cisaillement latéral), permettant une modélisation précise par éléments finis du système d'isolation complet avant l'achat.

Guide de configuration des baies multipoints évolutives

Les gros équipements (refroidisseurs CVC, centrales de traitement d'air industriels, armoires de transformateurs, patins de pompe) reposent rarement sur un seul isolateur. Le JGX-0480D-61A est conçu dès le départ pourdéploiement de baies multipoints, où 4 à 24+ unités travaillent ensemble pour gérer les vibrations multi-axes et maintenir l'alignement des équipements.

Principes de disposition des tableaux

Configuration	Taille typique du tableau	Idéal pour
Quatre coins (symétriques)	4 unités	Machines à base carrée, centre de gravité équilibré
Périmètre (rectangulaire)	6 à 8 unités	Équipement à base longue avec chargement par les bords
Grille (Distribuée)	9 à 16 unités	Machines de grande surface, équipements mezzanine
Bloc d'inertie (masse élevée)	12 à 24+ unités	Socles à inertie en béton, installations parasismiques

Calcul de répartition de charge

Pour unN-réseau d'unités supportant un équipement de masse totaleMavec centre de gravité décalée, la charge sur chaque supportjeà la position (xᵢ, yᵢ) est:

Fᵢ = (M * g / N) + (M * g * eₓ * yᵢ / Σyⱼ²) + (M * g * eᵧ * xᵢ / Σxⱼ²)

Chaque monture du réseau doit fonctionner entre30 % et 80 % de sa charge statique nominalepour garantir que le câble métallique maintient une précharge suffisante pour un engagement par micro-friction tout en laissant une marge pour les excursions dynamiques. Les supports préchargés qui sont sous-chargés (inférieurs à 20 %) peuvent présenter une efficacité d'amortissement réduite à de faibles amplitudes.

Stratégie d'orientation de montage

Les unités JGX-0480D-61A peuvent être installées dans trois orientations principales, sélectionnables individuellement par position du réseau :

Compression verticale (0°) :Capacité de charge maximale, isolation de l'axe primaire. Valeur par défaut pour les équipements montés sur base.
45° Incliné :Rigidité égale dans une direction verticale et une direction horizontale. Idéal pour les équipements générant des vibrations verticales et latérales (compresseurs alternatifs, poinçonneuses).
Cisaillement latéral (90°) :Isolation horizontale dominante. Utilisé comme support stabilisateur aux coins de l'équipement pour contrôler le balancement sans compromettre l'isolation verticale.

Applications industrielles et références de dimensionnement

🏭 Fabrication industrielle

Isolation du centre d'usinage CNC
Confinement des vibrations de la presse à emboutir
Montage sur presse à injecter
Socles de chaîne de montage automatisée

❄️ Services de CVC et de construction

Isolation des refroidisseurs et des tours de refroidissement
Supports de base pour unité de traitement d'air (AHU)
Protection sismique des équipements de toiture
Découplage des vibrations des patins de pompe

⚡ Puissance et énergie

Isolation du groupe électrogène diesel
Amortissement des vibrations du transformateur
Protection de l'armoire électrique
Montage des équipements auxiliaires de turbine

🚢 Transport et marine

Supports moteur pour navires commerciaux
Isolation CVC des véhicules ferroviaires
Montage dans la cabine du grutier portuaire
Skids d'équipement de plate-forme offshore

Pour les applications en dehors de la plage de charge standard, un montage parallèle multi-unités ou des diamètres de câble personnalisés sont disponibles. Contactez notre équipe d'ingénierie avec la masse de votre équipement, les dimensions de l'empreinte et les fréquences d'excitation dominantes.

Meilleures pratiques d'installation

Planéité de la surface :Les supports de montage doivent être plats à moins de 1 mm tous les 300 mm. Utilisez des packs de cales (acier inoxydable, incréments de 0,5 mm) pour corriger les irrégularités de la surface – n'utilisez jamais l'isolateur lui-même pour combler les écarts de hauteur.
Couple de fixation :Boulons M6 : 9–11 N·m. Boulons M8 : 22–25 N·m. Appliquer un frein-filet de résistance moyenne (force moyenne, par exemple un frein-filet anaérobie) pour les installations sujettes à des vibrations continues.
Vérification de l'alignement :Après le serrage, vérifiez que l'hélice du câble métallique n'est pas visiblement déformée ou sollicitée d'un côté. Une forme d'hélice uniforme indique un chargement correct et centré.
Continuité de mise à la terre :La construction entièrement métallique assure une liaison électrique inhérente entre l'équipement et la fondation. Vérifier la continuité ≤ 0,1 Ω si spécifié pour l'installation.
Calendrier d'inspection :Inspection visuelle à intervalles de 6 mois. Vérifiez : les fixations desserrées (marques témoins des bandes de couple), la corrosion de surface sur les unités non 316L en service extérieur, l'accumulation de débris dans les rainures hélicoïdales.

Spécifications de référence rapide

Paramètre	Valeur
Modèle	JGX-0480D-61A
Diamètre du câble métallique	4,8 mm
Construction de brins	7*19
Options matérielles	AISI 304 / AISI 316L
Plage de charge (compression)	0,45 – 61 kg par support
Plage de charge (inclinaison à 45°)	0,30 – 45 kg par support
Fréquence naturelle (charge nominale)	6 à 8 Hz
Rapport d'amortissement	0,10 – 0,20 (équivalent visqueux)
Plage de température	-70°C à +260°C
Isolation à 20 Hz	≥90%
Poids du support	0,35 – 0,50 kg
Taille de fixation	M6/M8

Prêt à préciser ?

Nos ingénieurs d'application peuvent fournir unanalyse charge-déflexion personnaliséepour la configuration spécifique de votre équipement, y compris l'optimisation du réseau multipoint, les recommandations d'orientation et les courbes de transmissibilité prévues. Délai de livraison standard : 3 à 7 jours ouvrables pour les configurations en stock, 15 à 25 jours ouvrables pour les quantités de production.

Soumettez dès aujourd’hui les spécifications de votre équipement pour un examen gratuit du système d’isolation.
