JGX-0400D-26A Isolateur de vibration par câble métallique pré-alimenté Constance de lot uniforme mise à la terre électrique EMI

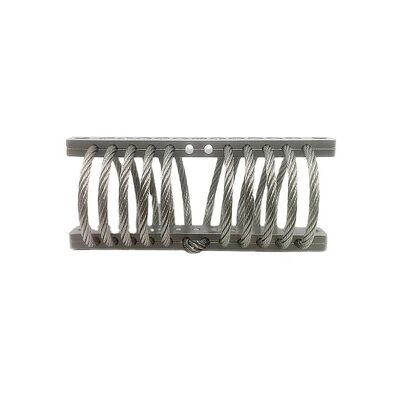

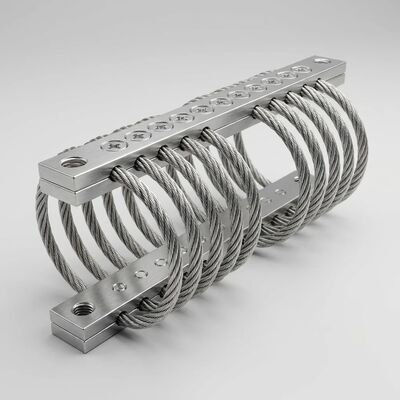

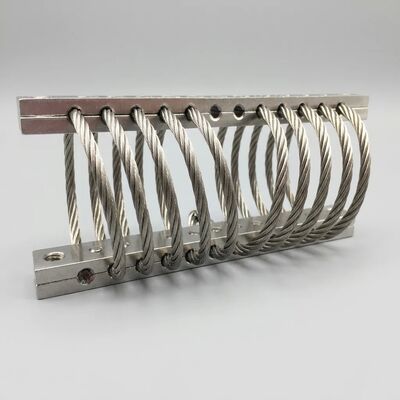

JGX-0400D-26A Isolateur de vibration par câble de câble

LeLe système de contrôle de l'équipement doit être conforme à l'annexe II.est un isolant de vibration de câble à charge utile de moyenne à lourde construit sur un4Le noyau du câble en acier inoxydable 304 de diamètre 0,0 mmd'une épaisseur d'environ 20 mm,jusqu'à 26 kg de charge statique par montureChaque section transversale de boucle contient 133 fils individuels dans une configuration de 7*19 brins, serrés entre des barres d'alliage d'aluminium usinées CNC.Protocole de pré-stressage 100% d'usine: chaque unité passe par plus de 100 renversements de charge à 150% de sa capacité nominale avant l'inspection finale, fixant de façon permanente la structure du câble multicâble dans sa géométrie de fonctionnement stable.Cela élimine la période de stabilisation sur place commune aux montures de câbles non calibrés et garantit que deux unités tirées de lots de production distincts livrentréponse dynamique identiqueEn outre, the all-metal construction preserves chassis-to-base electrical continuity—a critical consideration for electronic equipment enclosures that must maintain a unified ground reference across vibration-isolated interfaces.

Fabrication pré-stressée et consistance uniforme du lot

Les isolateurs de câbles sont basés sur le frottement de Coulomb pour la dissipation d'énergie. individual wires within each 7*19 strand have not yet found their equilibrium seating positions—micro-gaps and uneven contact pressure distributions cause the first several hundred operational cycles to exhibitrigidité à la dérive et amortissement variableLe JGX-0400D-26A résout ceci à la source:

• Protocole de préchargement d'usine:Chaque isolant est monté sur un appareil d'essai servo-hydraulique et soumis à un minimum de 100 cycles de déplacement sinusoïdal à ± 60% de la déviation nominale maximale,correspondant à environ 150% de la charge nominaleCette surcharge contrôlée force chaque brin de fil dans son état de contact tribologique stable, le même état qu'il atteindrait finalement après des semaines d'opération sur le terrain.mais obtenu en quelques minutes sous contrôle de laboratoire
• Porte dimensionnelle post-cycle:Après prétension, chaque unité est soumise à une inspection de mesure par coordonnées où la hauteur libre, la symétrie de la boucle et la planéité de la barre de montage sont vérifiées par rapport aux valeurs de référence principales.La fenêtre d'acceptation est de ±0.3 mm sur toutes les dimensions critiques. Les unités dépassant les tolérances sont soit recyclées, soit mises au rebut.
• Validation statistique des lots:À partir de chaque lot de production de 100 unités, un échantillon aléatoire de 5 isolants est soumis à une caractérisation dynamique complète sur une table de tremblement contrôlée.Le coefficient d'amortissement (minimum 15%)Le coefficient de variation entre les échantillons est maintenu en dessous de 3%,permettant aux concepteurs d'équipements de spécifier un numéro de pièce unique en toute confiance que les performances sur le terrain seront uniformes
• Traçabilité individuelle:Chaque isolateur reçoit un code de lot gravé au laser reliant à ses données spécifiques de cycle de pré-stress et à son dossier d'inspection dimensionnelle.cette traçabilité complète prend en charge les exigences d'audit et les protocoles d'analyse des défaillances

Intégration de la mise à la terre électrique inhérente et du blindage EMI/RFI

L'emballage des équipements électroniques présente un conflit persistant: l'isolation des vibrations nécessite un découplage mécanique entre le châssis de l'équipement et la structure de montage,mais la compatibilité électromagnétique nécessite uneLes isolateurs élastomères créent un circuit ouvert qui doit être relié par des sangles de mise à la terre dédiées à l'ajout de pièces, de main-d'œuvre, de matériaux de construction et de matériaux de construction.et les modes de défaillance potentielsLe JGX-0400D-26A résout ce problème grâce à son architecture entièrement métallique:

• Parcours mécanique conducteur:La corde en acier inoxydable 304 maintient un contact direct métal-métal avec les barres de serrage en aluminium aux interfaces de montage supérieures et inférieures.Alors que la résistivité de l'acier inoxydable (environ 7.2*10−7 Ω·m) limite la capacité de cette voie en tant que conducteur principal de courant de défaut,il fournit une continuité plus que suffisante pour éviter les conditions de sol flottant qui couplent capacitivement le bruit de commutation dans les terminaux analogiques sensibles et les étapes d'entrée du ADC
• Surface d'atterrissage du joint EMI:La surface plate et usinée de chaque barre de serrage fournit un plan de montage idéal pour les joints conducteurs EMI ̇ filet de fil tissé, le stock de doigts ou les profils d'élastomères conducteurs.Le joint se comprime entre la barre isolante et la paroi du boîtier, en maintenant la continuité de la cage de Faraday qui serait autrement brisée par l'écart physique à travers l'interface d'isolation.
• Compatibilité galvanique:La paire d'acier inoxydable et d'aluminium, combinée à la finition de surface électropolissée qui élimine le fer libre des surfaces du fil,résiste à la corrosion galvanique dans toutes les conditions atmosphériques industrielles et marines normalesPour les applications nécessitant une isolation électrique complète plutôt qu'une continuité,les barres de serrage peuvent être spécifiées avec anodisation dure ⇒ contactez notre équipe d'applications pour discuter de votre stratégie de mise à la terre spécifique

Conductivité thermique et vieillissement thermique nul

La température est l'accélérateur dominant de la dégradation des polymères. La relation d'Arrhenius dicte que chaque augmentation de 10 ° C double approximativement le taux de vieillissement thermo-oxydatif des élastomères.En termes pratiques, un support en caoutchouc de 5 ans à 25°C peut se détériorer en moins de 6 mois à 85°C à une température facilement atteignable dans les enceintes de machines industrielles, les armoires extérieures exposées au soleil,et des compartiments adjacents au moteurLe JGX-0400D-26A est structurellement incapable de ce mode de défaillance:

• Parcours thermique métallique:L'acier inoxydable 304 présente une conductivité thermique d'environ 16 W/m·K.C'est toujours deux ordres de grandeur plus élevé que le 0.Le noyau du câble fonctionne comme un pont thermique distribué,conduire la chaleur de la bride de montage de l'équipement dans la structure de base plutôt que de la piéger à l'interface
• Stabilité à pleine portée:L'enveloppe de fonctionnement nominale de l'isolateur s'étend de -40°C à +200°C en continu sans dégradation.la variation de rigidité dynamique est inférieure à 8% ◄ et est entièrement attribuable à la légère dépendance à la température du module élastique de l'acier inoxydableEn comparaison, un composé de caoutchouc naturel typique durcit de 300 à 500% lorsqu'il est refroidi à 25°C à -30°C.
• Aucune voie de dégradation des polymères:Il n'y a pas de double liaison carbone-carbone à oxyder, pas de molécules plastifiantes à migrer, pas de ponts de soufre à réarranger sous stress thermique.La couche passive d'oxyde de chrome sur la surface en acier inoxydable est thermodynamiquement stable et auto-limitée à une épaisseur de 2 ‰ 5 nmAprès une décennie de fonctionnement continu à 150°C, les propriétés mécaniques de l'isolateur sont indistinguibles de son état de fabrication.

JGX-0400D-26A Données techniques

Environnements d'application

• Unités de radio à distance et distribution d'électricité de stations de base de télécommunications
• Armoires pour onduleurs d'énergie renouvelable et boîtiers de stockage de batteries
• Panneaux d'entraînement industriels à fréquence variable et centres de commande de moteurs
• Appareils de signalisation ferroviaire et affichages d'informations sur les quais
• Consoles d'électronique pour ponts maritimes et supports pour processeurs de navigation
• Instruments d'analyse de laboratoire et systèmes de mesure de précision

Appui technique du WNRLN

WNRLN fabrique le JGX-0400D-26A sous le nomLa norme ISO 9001 déclare:2015Chaque expédition comprend une documentation de résumé des tests par lots.Coordonnées du centre de gravité, les points de montage disponibles, et le profil de l'environnement de vibration, et nous vous renverrons une sélection d'isolateur recommandée avec les courbes de transmissibilité prévues dans les deux jours ouvrables.Contactez-nous dès aujourd'huipour discuter des exigences de votre projet ou demander des échantillons d'évaluation.
