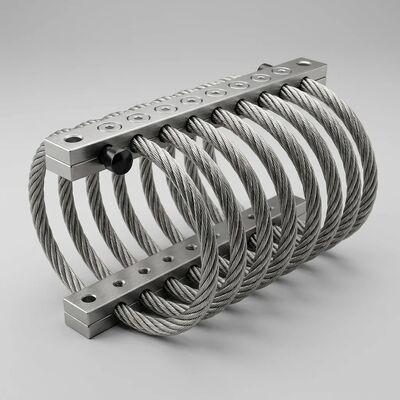

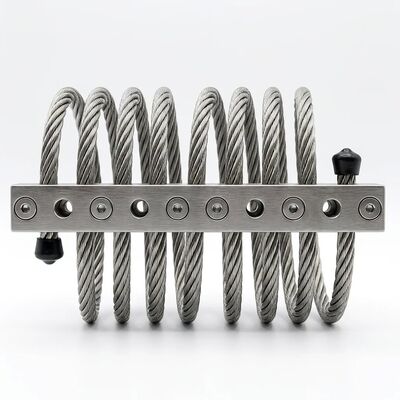

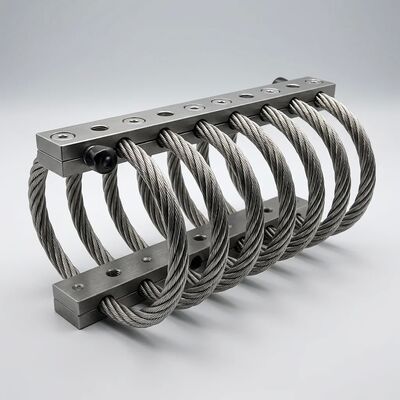

JGX-0958D-108A Isolateur contre les vibrations par câbles à fil 100% recyclable Conception sécurisée de la chaîne d'approvisionnement

Isolateur de vibrations à câble métallique JGX-0958D-108A : contrôle des vibrations industrielles durables avec continuité d'approvisionnement garantie

Pourquoi la durabilité est importante dans la sélection des composants d'isolation contre les vibrations

Les achats industriels connaissent un changement fondamental. La conformité environnementale, autrefois un exercice de coche à la fin d'un processus de spécification, est désormais un critère de sélection initial motivé par trois forces convergentes : les mandats de reporting ESG (environnemental, social et de gouvernance) des entreprises, les réglementations sur la responsabilité élargie des producteurs (REP) dans l'UE et les marchés émergents, et les mécanismes d'ajustement carbone aux frontières qui pénalisent les produits à forte teneur en carbone intégré. Le modeste isolateur de vibrations, un composant souvent sélectionné uniquement sur la base de son prix unitaire, entraîne un coût environnemental caché qui s'accumule à chaque cycle de remplacement au cours de la durée de vie de 20 ans d'une machine.

Le JGX-0958D-108A résout ce problème au niveau matériel. Sa simplicité structurelle—deux matériaux, deux filières de recyclage— élimine les coûts d'élimination en fin de vie et le fardeau environnemental inhérents aux supports élastomères multi-matériaux qui lient le caoutchouc à l'acier avec des adhésifs de vulcanisation, créant ainsi un composite qui ne peut pas être économiquement séparé pour le recyclage.

Composition des matériaux et recyclabilité : une analyse au niveau des composants

Câble métallique en acier inoxydable 304 (construction 7*19, Ø6,4 mm)

• Poids par unité :Environ 0,52 kg (61 % de la masse unitaire totale)
• Composition de l'alliage :Fe-18Cr-8Ni-0,08C (max), microstructure entièrement austénitique
• Parcours de recyclage :Ferraille d'acier inoxydable de qualité 304, acceptée par tous les recycleurs de métaux ferreux et non ferreux dans le monde
• Valeur de rebut :Généralement 50 à 65 % de l'indice LME de ferraille d'acier inoxydable ajusté au nickel et au chrome
• Recyclage de l'énergie :Environ 30 % de l’énergie primaire de production (voie four à arc électrique)
• Dégradation du recyclage :Aucun : le SS304 peut être recyclé à l'infini sans perte des propriétés de l'alliage

Blocs de serrage en alliage d'aluminium 6061-T6 (anodisés durs)

• Poids par unité :Environ 0,30 kg (35 % de la masse unitaire totale, deux blocs)
• Composition de l'alliage :Al-1,0Mg-0,6Si-0,28Cu-0,2Cr, durci par précipitation jusqu'à l'état T6
• Parcours de recyclage :Déchets d'aluminium corroyé, séparés de l'acier inoxydable par simple séparation magnétique
• Valeur de rebut :Généralement 60 à 75 % du prix de l'aluminium primaire au LME (prime pour la ferraille de forge de haute qualité)
• Recyclage de l'énergie :Environ 5 % de l'énergie de production d'aluminium primaire (95 % d'économie d'énergie par rapport à la fonderie Hall-Héroult)
• Compatibilité anodisation dure :La couche d'oxyde anodique (<50 μm Al₂O₃) se dissout dans le flux de sel fondu lors de la refusion de l'aluminium sans contaminer la masse fondue.

Procédure de démontage en fin de vie (moins de 60 secondes par unité)

1. Retirez quatre boulons en acier inoxydable M10 * 1,5 mm A2-70 à l'aide d'une clé à douille standard de 17 mm.
2. Séparez les deux blocs de serrage en aluminium de la bobine de câble
3. Jetez les boulons et les bobines de câble métallique dans le bac de recyclage des métaux ferreux/inox.
4. Jetez les blocs de serrage en aluminium dans la poubelle de recyclage en aluminium.
5. Recyclez le sac PE et les emballages en carton ondulé via les flux de déchets papier/plastique standard

Résultat : zéro kilo à la décharge. Classement zéro déchet dangereux. Aucun coût d’élimination. Valeur potentielle de récupération de la ferraille d’environ 0,30 à 0,50 USD par unité aux prix actuels des matières premières.

Chaîne d'approvisionnement sécurisée : une architecture à trois niveaux pour zéro interruption de production

Un isolateur de vibrations représente généralement moins de 1 % du coût de la nomenclature d'une machine, mais son absence peut interrompre toute une chaîne d'assemblage. Cette asymétrie (faible coût unitaire, impact catastrophique de la pénurie) fait de la résilience de la chaîne d'approvisionnement l'attribut le plus sous-évalué dans la sélection des composants. La chaîne d'approvisionnement du JGX-0958D-108A est architecturée autour de trois niveaux de redondance pour garantir qu'aucun événement ne puisse interrompre la livraison.

Niveau 1 : Fabrication verticalement intégrée (installation unique, contrôle complet du processus)

• Formation de câbles métalliques :Machine à cintrer les fils CNC à 6 axes avec contrôle de tension en boucle fermée (précision de précharge d'enroulement de ± 2 %). Programmable pour des nombres de bobines de 6 à 12 boucles et des diamètres de 4,8 mm à 9,5 mm sans changement d'outillage
• Usinage des blocs de serrage :Centres de fraisage CNC 5 axes avec palpage en cours de processus (Renishaw OMP40). Inspection dimensionnelle automatisée de chaque pièce : diamètre du trou de boulon (M10 +0,2/-0 mm), espacement centre à centre (120 ± 0,1 mm * 80 ± 0,1 mm) et rayon de rainure du câble pour garantir une répartition uniforme de la pression de serrage.
• Assemblage et tests :Fixation pneumatique à couple contrôlé jusqu'à 37,5 ± 2,5 N·m. Vérification 100 % charge-déformation statique à 108 kg de compression, avec enregistrement des données pour le contrôle statistique du processus

Niveau 2 : matières premières à double source avec séparation géographique

• Fil machine SS304 (5,5 mm) :Deux usines certifiées ISO 9001 situées dans différentes provinces, chacune dotée de capacités indépendantes de fusion, de laminage et de tréfilage. Audit trimestriel avec essais de traction (UTS ≥ 515 MPa, YS ≥ 205 MPa, allongement ≥ 35 %) et vérification métallographique de la granulométrie (ASTM E112 granulométrie 6-8)
• Plaque d'aluminium 6061-T6 (épaisseur 25 mm) :Deux fournisseurs d'extrusion avec des opérations de moulage de billettes distinctes. Certifié ASTM B209 avec vérification de la conductivité (40 à 45 % IACS minimum) pour confirmer la trempe T6
• Stock de sécurité :90 jours d'inventaire de matières premières maintenu indépendamment du carnet de commandes des clients. La matière première n'est pas affectée à des commandes clients spécifiques jusqu'à ce que l'ordre de travail d'usinage soit lancé.

Niveau 3 : Structure du programme d'accord à long terme (ALT)

• Tarif :Prix ​​de base verrouillé pour des périodes de 12 mois, ajusté annuellement par rapport à un indice pondéré : 40 % d'aluminium LME (vendeur sur 3 mois), 30 % de nickel LME (vendeur sur 3 mois), 15 % de l'IPC chinois, 15 % fixe. Ajustement annuel plafonné à ±8 %. Transparence totale des prix : les valeurs et les calculs de l'indice sont publiés dans chaque revue d'activité trimestrielle
• Allocation de capacité :Créneaux de production garantis mesurés en pièces par trimestre civil. Prévisions glissantes sur 120 jours mises à jour mensuellement ; les commandes fermes dans la fenêtre de prévision sont prioritaires sur les commandes spot
• Planification des livraisons :Les commandes de lancement programmées par rapport au LTA permettent des expéditions hebdomadaires ou bihebdomadaires correspondant à votre cadence de production. Réapprovisionnement automatique de type Kanban disponible pour les clients disposant de la capacité EDI (Electronic Data Interchange).
• Disposition accélérée :Les clients LTA bénéficient d'un accès prioritaire au stock tampon de sécurité de 90 jours pour les besoins d'urgence, avec un traitement en 48 heures depuis la demande accélérée jusqu'à l'expédition.
• Revue d'activité trimestrielle (QBR) :Examen conjoint de la livraison dans les délais (objectif ≥98 %), de la conformité de la qualité (objectif ≤99,5 % sans défaut), des initiatives de réduction des coûts et des prévisions de la demande sur 12 mois.

Analyse du coût total de possession : câbles métalliques par rapport aux isolateurs élastomères sur 10 ans

Une décision d'achat basée uniquement sur la comparaison des prix unitaires sous-estime systématiquement le coût réel de l'isolation vibratoire dans les équipements industriels. Le tableau ci-dessous modélise une installation de 50 isolateurs (un nombre typique pour un châssis de pompe, un ensemble compresseur ou un groupe de refroidisseurs CVC de taille moyenne) sur une durée de vie de 10 ans.

Remarque : Le coût des temps d'arrêt est la variable dominante et la plus spécifique à l'application. La fourchette ci-dessus suppose un scénario de coûts d’indisponibilité faibles à modérés. Dans les industries à processus continu (usines chimiques, production d'électricité, usines de semi-conducteurs), les coûts des temps d'arrêt peuvent dépasser 10 000 USD/heure, ce qui rend les arguments économiques en faveur des isolateurs à câble métallique écrasants, même dans le cas d'une installation avec un seul isolateur.

JGX-0958D-108A Spécifications techniques

Secteurs d'application et cas d'utilisation

Automatisation industrielle et machines-outils

Les centres de tournage CNC, les centres d'usinage 5 axes et les rectifieuses génèrent des vibrations à large bande provenant de la rotation de la broche (généralement de 6 000 à 20 000 tr/min, correspondant à une fréquence fondamentale de 100 à 333 Hz), de l'interaction outil-pièce et de l'accélération/décélération des axes. La fréquence naturelle en compression de 9,5 à 12,5 Hz du JGX-0958D-108A place la région d'isolation confortablement en dessous de ces fréquences d'excitation, permettant une réduction des vibrations de 88 à 92 % à des fréquences de broche supérieures à 30 Hz. La construction entièrement métallique résiste à une exposition continue aux fluides de coupe miscibles à l'eau, aux brouillards d'huile et aux copeaux sans dégradation.

CVC et services du bâtiment

Les refroidisseurs centrifuges (généralement d'une capacité de refroidissement de 300 à 1 500 kW), les compresseurs à vis et les ensembles ventilateur-moteur de tour de refroidissement sont les principales sources de vibrations dans les bâtiments commerciaux et industriels. La caractéristique d'amortissement dépendant de l'amplitude du JGX-0958D-108A est particulièrement bien adaptée aux applications CVC : elle offre un faible amortissement (et donc une efficacité d'isolation élevée) aux faibles amplitudes de vibration typiques d'un fonctionnement normal en régime permanent, tout en augmentant automatiquement la dissipation d'énergie pendant les transitoires de forte amplitude de démarrage et d'arrêt du compresseur.

Production d'énergie et d'électricité

Les moteurs alternatifs, les groupes électrogènes à turbine à gaz, les patins de pompes centrifuges et les groupes compresseurs dans les applications pétrolières et gazières, pétrochimiques et électriques soumettent les isolateurs de vibrations à une combinaison sévère d'excitation continue à large bande, d'exposition aux hydrocarbures et de larges variations de température ambiante. Le câble métallique SS304 du JGX-0958D-108A résiste à la corrosion causée par les gaz acides (H₂S), les condensats d'hydrocarbures et les atmosphères salines dans les installations côtières et offshore. Pour les environnements les plus corrosifs, une option de câble métallique SS316 avec une résistance aux piqûres améliorée au molybdène est disponible sur commande spéciale.

Transport et équipement mobile

Les équipements de châssis de wagons (grilles de résistances de freinage, convertisseurs de traction, alimentations auxiliaires), les groupes électrogènes de locomotive et l'isolation des cabines-couchettes des véhicules utilitaires lourds sont autant d'applications dans lesquelles les isolateurs de vibrations doivent absorber non seulement les vibrations du moteur en régime permanent, mais également les chocs transitoires dus aux irrégularités de la voie, aux nids-de-poule et aux impacts d'accouplement. L'atténuation des chocs ≥ 50 % du JGX-0958D-108A à 30 g/11 ms demi-sinusoïdale, combinée à sa construction entièrement métallique qui tolère la pluie, les embruns salins et les impacts de pierres, en fait un remplacement direct des supports en élastomère qui durcissent et se fissurent après 2 à 3 ans d'exposition au châssis.

Foire aux questions

Quelle est la quantité minimale de commande pour le JGX-0958D-108A ?Les commandes d'évaluation commencent à 10 pièces. Pour les programmes de production, les accords LTA prennent en charge les versions planifiées sans quantité minimale d'expédition, permettant des modèles de réapprovisionnement juste à temps (JIT) et Kanban. Le délai de livraison standard est de 5 à 7 jours ouvrables à partir du stock de produits finis, et de 15 à 25 jours ouvrables pour les commandes de production dépassant les niveaux de stock.

Comment puis-je vérifier la déclaration de recyclabilité ?Des certificats de composition des matériaux (EN 10204 3.1) sont disponibles pour chaque lot de production, documentant la qualité exacte de l'alliage du câble métallique SS304 et des blocs d'aluminium 6061-T6. Ces certificats peuvent être soumis à votre fournisseur de gestion des déchets ou à votre auditeur de développement durable pour confirmer que les deux matériaux répondent aux critères d'acceptation des flux standard de recyclage des métaux. Une fiche d'instructions de démontage avec les étapes photographiques est incluse dans chaque envoi.

Qu’arrive-t-il au LTA si les prix des matières premières métalliques changent de manière significative ?Le mécanisme de tarification LTA est conçu pour la transparence et un ajustement limité. Les révisions annuelles des prix sont plafonnées à ± 8 %, quelle que soit l’évolution de l’indice des matières premières. Si l’aluminium LME double et que le calcul de l’indice produit un ajustement de +25 %, le plafond maintient l’augmentation à +8 % – le fournisseur absorbe la différence. Symétriquement, si les prix des matières premières s’effondrent, le plafond de -8 % protège le fournisseur d’une érosion insoutenable des prix. Cette structure donne aux deux parties une certitude de planification tout en maintenant un lien avec des références de prix objectives et publiées.

Le JGX-0958D-108A peut-il être fourni avec un câble métallique SS316 pour les environnements marins ?Oui. Une variante SS316 (UNS S31600, teneur en molybdène de 2 à 3 % pour une résistance améliorée aux piqûres de chlorure) est disponible avec une quantité minimale de commande de 100 pièces. Cette configuration est recommandée pour les installations côtières à moins de 5 km d'eau salée, les plates-formes offshore et les applications dans la salle des machines des navires marins où la combinaison d'une atmosphère saline et d'une température élevée accélère la corrosion par piqûre dans la norme SS304.
