Amortisseur de vibration de câble métallique

JGX-0480D-61A Isolateur de vibration par câble en acier inoxydable, amortissement par micro-frottement entre les brins pour la protection sismique

Name: JGX-0480D-61A Isolateur de vibration par câble en acier inoxydable, amortissement par micro-frottement entre les brins pour la protection sismique
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:
Availability: InStock

Nom De La Marque:	Hoan
Numéro De Modèle:	Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:
MOQ:	10 pièces
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shaanxi, Chine

Certification:

ISO 9001:2015, CE, RoHS

Modèle:

Le nombre total d'émissions de CO2 est déterminé par la méthode suivante:

Matériel:

Acier inoxydable 304 / 316

Diamètre de corde métallique:

4,8 mm

Nombre de volets:

Construction 7x19

Plage de chargement:

0,45 à 61 kg par support

Fréquence naturelle:

5-8 Hz

Température de fonctionnement:

-40 ° C à + 150 ° C

Atténuation du type:

Micro-friction inter-brins

Cote de lavage:

Sans danger pour les hautes pressions et les produits caustiques

Certification sismique:

Conforme IBC/ASCE 7

Type de montage:

Compatible avec les réseaux multipoints

Application:

CVC, générateurs, pompes, contreventement sismique

Mettre en évidence:

Technologie d'amortissement par micro-friction entre branches

Isolateur caustique à haute pression à lavage

Montage de protection contre les séismes certifié

Description du produit

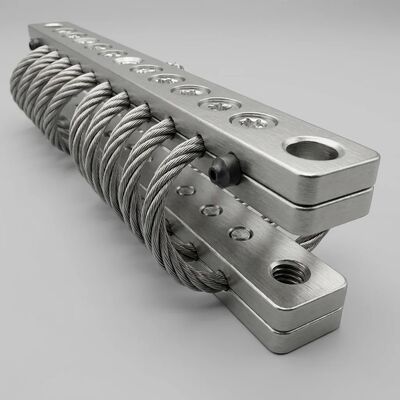

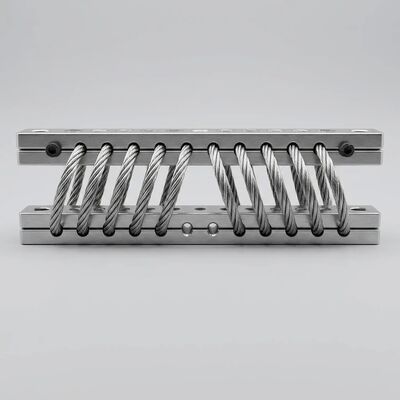

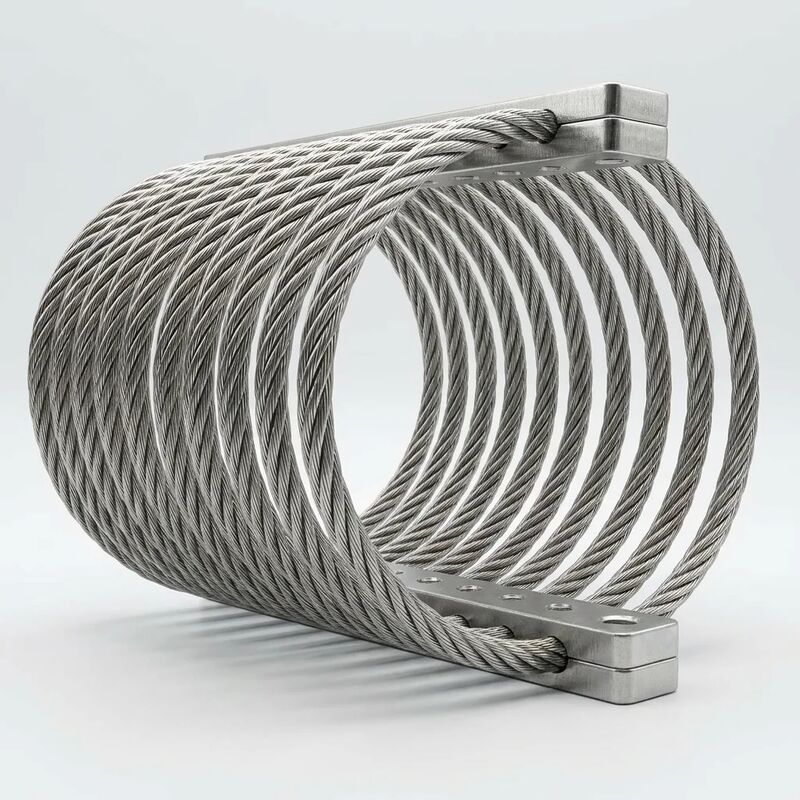

JGX-0480D-61A Isolateur de vibration de fil de fer de précision

Conçu avec une technologie d'amortissement de micro-friction entre les brins, le JGX-0480D-61A offre une atténuation des vibrations sans entretien pour les équipements industriels fonctionnant dans des environnements exigeants.La construction entièrement en acier inoxydable assure une immunité à la corrosion tout au long de la durée de vie.

Comment fonctionne l'amortissement par micro-frottement entre branches

Au cœur du JGX-0480D-61A se trouve un élément de câble hélicoïdal fabriqué à partir de plusieurs fils de fil d'acier inoxydable à haute traction.Les fils individuels glissent les uns contre les autres au niveau microscopique.Ça.Amortissement par coulomb (friction à sec)Ce mécanisme convertit l'énergie cinétique en énergie thermique de faible qualité sans nécessiter de fluides hydrauliques, de composés élastomères ou de systèmes de contrôle actifs.

Trois facteurs définissent les performances d'amortissement:

Nombre de brins et géométrie de la couche:La construction de câbles 7*19 maximisent les points de contact entre les brins par unité de longueur, créant des milliers d'interfaces de micro-friction qui s'activent à différentes amplitudes de vibration.
Finition de la surface du fil:Un traitement de passivation contrôlée préserve la microrougueur naturelle du fil d'acier inoxydable tiré,qui est essentiel pour des coefficients de friction Coulomb constants dans toute la plage de température de fonctionnement.
Préchargement hélicoïdal:La géométrie de la barre de serrage applique une précompression calibrée à l'hélice de corde, réglant la rigidité statique de base et assurant l'engagement du seuil d'amortissement à de faibles niveaux d'excitation.

Contrairement aux amortisseurs visqueux qui souffrent de fuites de fluide et de changements de viscosité dépendants de la température, le système d'amortissement entièrement métallique du JGX-0480D-61A reste stable de-70°C à +260°Cet ne nécessite aucune maintenance sur sa durée de vie.

Sélection des matériaux et protection contre la corrosion

Le JGX-0480D-61A est fabriqué à partir deAcier inoxydable AISI 304comme standard, avecAISI 316LTous les composants métalliques: câbles métalliques, barres de serrage, supports de montage,et les fixations partagent la même qualité de matériau pour éliminer le risque de corrosion galvanique.

Composant	Grade standard	Grade facultatif	Finition de surface
Helix de câble	AISI 304	AISI 316L	Passivés et électropolissés
Barres de serrage	AISI 304	AISI 316L	Passivée
Base de montage	AISI 304	AISI 316L	Passivée
Particules de fixation	A2-70 SS	A4-80 SS	Passivée

Cette stratégie de matériau permet au JGX-0480D-61A de résisterprotocoles de lavage à haute pressionExposition à des agents de nettoyage caustiques courants (solutions d'hydroxyde de sodium jusqu'à 5%,désinfectants à l'ammonium quaternaire) et désinfectants oxydants (acide péracétique), vapeur de peroxyde d'hydrogène) ne compromet pas l'intégrité structurelle ou les performances d'amortissement.

Cadre de contrôle et de certification des qualifications

Chaque lot de production de JGX-0480D-61A est soumis à un protocole de vérification en plusieurs points:

Corbeau de déformation de la charge statique:Graphique de la force par rapport au déplacement de 0 à 150% de la charge nominale dans les modes de compression, de cisaillement et de couplage à 45°.
Évaluation de la transmission dynamique:Excitation par balayage sinusoïdal de 3 Hz à 200 Hz à une entrée de 0,5 g. Le pic de transmissibilité et l'efficacité d'isolement sont enregistrés à 10 points de fréquence clés.
Caractérisation de l'amortissement:Pour chaque pic de résonance, une méthode de bande passante de moitié de puissance est appliquée pour calculer le rapport d'amortissement visqueux équivalent (objectif: 0,10 ∼ 0,20).
Exposition à l' pulvérisation de sel:Spray de sel neutre ASTM B117 pendant 500 heures sur AISI 304, plus de 1000 heures sur AISI 316L ‡ pas de rouille rouge, profondeur de creusement inférieure à 0,05 mm.
Endurance cyclique:106 cycles à ± 100% de déviation nominale à 5 Hz. La dérive de rigidité doit rester inférieure à ± 10% de la valeur initiale; aucune fracture de fil ou séparation des brins n'est autorisée.

Certificats:Système de gestion de la qualité ISO 9001:2015. Documentation de conformité du produit disponible pour le marquage CE (directive européenne 2006/42/CE sur les machines) et le RoHS (2011/65/UE).Tests de qualification sismique par IBC 2024 et ASCE 7-22 disponibles sur demande de projet.

Fiche technique de données

Paramètre	Spécification
Modèle	Les données de référence doivent être fournies conformément à l'annexe I.
Diamètre du fil de fer	4.8 mm
Construction de chaînes	7 * 19 (7 fils, 19 fils chacun)
Matériau (norme)	AISI 304 en acier inoxydable
Matériau (facultatif)	AISI 316L acier inoxydable
Charge statique nominale (compression)	0.45 ?? 61 kg par monture
Charge statique nominale (45° de montage)	0.30 ¢ 45 kg par monture
Charge statique nominale (latérale)	0.20 30 kg par monture
Fréquence naturelle (à charge nominale)	6 8 Hz
Ratio d'amortissement équivalent	0.10 ¢ 0.20
Amplification dynamique en résonance	≤ 40
Plage de température de fonctionnement	-70°C à +260°C
Efficacité d'isolation (à 20 Hz)	Attenuation des vibrations ≥ 90%
Poids du montage (environ)	0.35 0,50 kg
Taille du boulon de montage	M6 ou M8 (spécifique à une application)
La vie conçue	20 ans et plus (bonne charge, intérieur/extérieur)

Précision de fabrication et contrôle qualité

Chaque isolant JGX-0480D-61A est fabriqué sur des stations de formage de câbles contrôlés par CNC qui maintiennent l'envergure et le diamètre de l'hélice dans une tolérance de ±0,3 mm.Les profils de rainures de barres d'accrochage sont usinés pour correspondre à la géométrie de l'hélice de corde, assurant une pression de contact uniforme le long de toute la longueur de serrage, ce qui est essentiel pour des performances d'amortissement cohérentes unité par unité.

Les points de contrôle d'inspection en cours comprennent:

Vérification de la résistance à la traction des fils entrants (objectif: ≥ 1,570 MPa UTS par ASTM A313)
Mesure au laser de la géométrie en hélice à la station de formage
Vérification du couple de serrage à l'aide de clés à couple calibrées (précision ± 5%)
Inspection visuelle à 100% pour détecter les défauts de surface, les déchirures de fil ou le détachement des brins
Échantillonnage de la rigidité statique au niveau du lot (AQL 1.0, niveau d'inspection normal II selon ISO 2859-1)

Le résultat final

Le JGX-0480D-61A représente un isolant de câbles de premier plan pour les ingénieurs qui ont besoin dedonnées de performance documentées,traçabilité des matériaux, etfiabilité à long termeSon mécanisme d'amortissement par microtraction entre branches offre un avantage fondamental par rapport aux alternatives élastomères: zéro glissement, zéro dégagement,et aucune maintenance pendant des décennies d'exploitation continue.

Demandez une feuille de données, un modèle CAO 3D ou une courbe de déflexion de charge personnalisée pour votre application dès aujourd'hui.
