Isolateur de câble métallique Non magnétique cem-safe JGX-2228D-665B, support de Dissipation des chocs transitoires pour l'électronique de précision

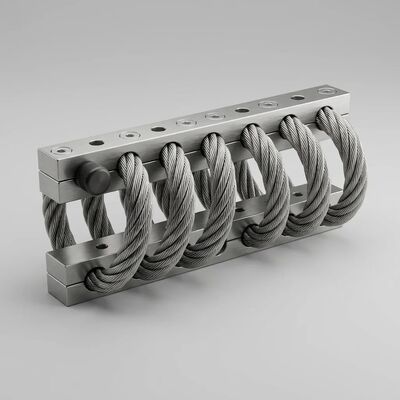

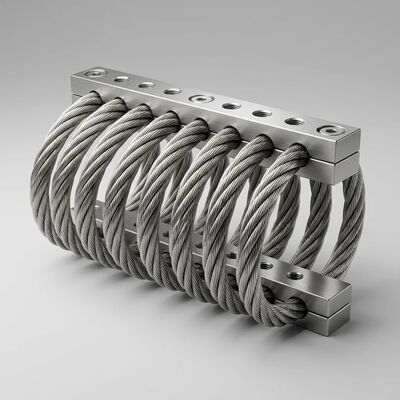

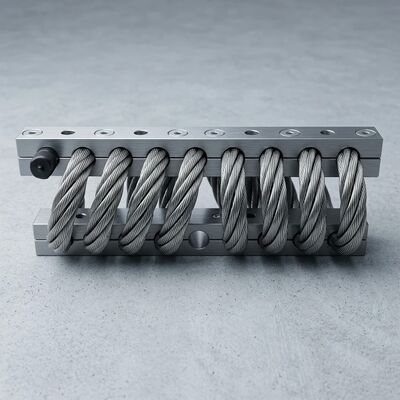

JGX-2228D-665B Isolateur de vibrations à câble métallique non magnétique et conforme CEM — Présentation du produit

L'isolateur de vibrations à câble métallique JGX-2228D-665B est spécialement conçu pour les applications où la compatibilité électromagnétique (CEM) et la propreté des champs magnétiques sont des exigences opérationnelles critiques. Ce modèle de la série JGX-2228 utilise un câble toronné en acier inoxydable AISI 304 de 22,2 mm de diamètre — dans son état entièrement recuit et non magnétique — enfilé à travers des barres de retenue en alliage d'aluminium 6061-T6 pour former un ensemble d'isolation hélicoïdal à 8 boucles avec une capacité de charge statique maximale de 665 kg en compression.

La fonction de ressort est créée par l'élasticité inhérente à la flexion d'un câble préformé en boucle hélicoïdale. Chaque boucle de câble agit comme un élément de ressort non linéaire, offrant une réponse initiale conforme pour l'isolation des vibrations qui se raidit progressivement sous une charge croissante pour éviter les déplacements excessifs lors d'événements de choc. La fonction d'amortissement résulte du frottement relatif entre les brins individuels du câble. La construction 7*19 brins crée des centaines de points de contact inter-fils où le frottement de Coulomb convertit l'énergie mécanique dynamique en dissipation thermique distribuée de faible qualité — un mécanisme de gestion d'énergie purement passif et sans entretien.

Les câbles, fabriqués en acier inoxydable AISI 304 à l'état recuit, présentent d'excellentes caractéristiques d'étanchéité, une résistance exceptionnelle à la corrosion et des performances mécaniques stables et prévisibles. Avec leur construction entièrement métallique résistante à la corrosion, les isolateurs de vibrations à câble métallique de Xi'an Hoan sont des dispositifs stables dans l'environnement, haute performance, qui ne sont pas affectés par les températures extrêmes, les produits chimiques, les huiles, l'ozone, les rayons UV et les milieux abrasifs.

Conception conforme CEM et non magnétique — Empreinte électromagnétique nulle

Les isolateurs de vibrations conventionnels incorporent fréquemment des alliages ferreux, des nuances d'acier inoxydable magnétiques ou des composants en acier intégrés qui peuvent déformer les champs magnétiques locaux, générer des courants de Foucault dans les champs variant dans le temps, ou introduire une distorsion de produit d'intermodulation passive (PIM) dans les environnements RF. Le JGX-2228D-665B élimine ces risques grâce à une sélection délibérée de matériaux axée sur l'application :

• Matériau de câble non magnétique : Le câble en acier inoxydable AISI 304 est fourni dans un état entièrement recuit avec une perméabilité magnétique (μr) vérifiée inférieure à 1,02. À ce niveau, le matériau est classé comme non magnétique et ne produit aucune distorsion mesurable dans les champs magnétiques de diagnostic, y compris ceux utilisés dans les salles d'IRM (1,5T-7T), la microscopie électronique et les installations de magnétomètres de précision.
• Matériau de barre non magnétique : L'alliage d'aluminium 6061-T6 est intrinsèquement non magnétique avec une perméabilité effectivement égale à 1,0 (identique à l'espace libre). Pas de contenu ferreux, pas de magnétisation induite, et pas de signature magnétique résiduelle après exposition à de forts champs externes.
• Dispositif passif — Émissions nulles : Le JGX-2228D-665B ne contient absolument aucun composant électronique, aucun moteur, aucun capteur, et aucun élément actif d'aucune sorte. Il ne génère ni ne rayonne d'interférences électromagnétiques sur aucune bande de fréquence. Contrairement aux systèmes actifs d'annulation de vibrations, il ne nécessite aucune alimentation, aucun contrôleur, aucune boucle de rétroaction, et ne produit aucun bruit de commutation ni aucune émission harmonique.
• Absence de formation de boucle de masse : Lorsqu'il est spécifié avec des barres en aluminium anodisé dur (qui forment une couche de surface d'oxyde d'aluminium électriquement isolante) et des inserts de douille non conducteurs en option, le JGX-2228D-665B assure une isolation galvanique complète entre l'équipement isolé et sa structure de montage. Cela empêche la formation de boucles de masse, source courante de bourdonnement et de bruit à 50/60 Hz dans les systèmes de mesure sensibles.
• Transparent aux RF : La construction entièrement métallique utilise des matériaux non ferreux qui n'interagissent pas avec les champs de radiofréquence. La géométrie hélicoïdale ouverte des boucles de câble minimise également tout potentiel de réflexion RF involontaire ou d'effets de résonance de cavité qui peuvent survenir avec des structures métalliques pleines dans les champs proches d'antenne.

Technologie de dissipation des ondes de choc transitoires

L'un des scénarios les plus difficiles en matière d'isolation des vibrations est la gestion des impulsions de choc transitoires — impulsions mécaniques de courte durée et de haute amplitude qui peuvent submerger les amortisseurs conventionnels avant qu'ils n'aient le temps de réagir. Le JGX-2228D-665B aborde ce problème grâce à une cascade intrinsèque de dissipation d'énergie de choc à plusieurs étages qui s'active dans les microsecondes suivant l'arrivée du front d'onde :

• Désadaptation d'impédance du front d'onde : Une impulsion de choc se propageant à travers la structure de montage rencontre la géométrie de la boucle de câble comme un changement d'impédance mécanique brutal. Le câble incurvé et multi-brins présente une frontière complexe qui provoque une réflexion partielle et une conversion de mode de l'onde de contrainte entrante — le mode de compression se convertit en cisaillement, le cisaillement en flexion, et chaque conversion de mode réduit l'énergie transmise à la charge isolée.
• Diffusion de propagation multi-chemins : Au sein du faisceau de brins du câble 7*19, le front d'onde de choc se divise en plusieurs chemins de propagation lorsqu'il traverse les brins individuels. Les différences de longueur de chemin entre les brins extérieurs et intérieurs provoquent une dispersion temporelle — l'impulsion nette et de haute amplitude s'étale en une forme d'onde de plus faible amplitude et de plus longue durée, beaucoup moins dommageable pour les équipements sensibles.
• Amortissement par frottement de Coulomb inter-brins : Lorsque les brins individuels subissent un micro-mouvement relatif lors de la déflexion induite par le choc, le frottement à chaque interface de contact inter-brins convertit l'énergie cinétique en chaleur. Ce mécanisme est instantané, ne nécessite aucun fluide visqueux, et s'adapte naturellement à l'amplitude d'entrée — les chocs plus importants engagent plus de points de contact et produisent une dissipation d'énergie proportionnellement plus grande.
• Durcissement de la rigidité non linéaire : Lorsque les boucles de câble se défléchissent dans la région de rigidité plus élevée de leur caractéristique de ressort non linéaire, la résistance croissante limite le déplacement maximal et empêche le fond de course mécanique. La transition de la zone d'isolation à faible taux vers la zone de protection à taux élevé se fait progressivement, sans la discontinuité de force soudaine caractéristique des butées mécaniques.
• Protection omnidirectionnelle : La configuration hélicoïdale à 8 boucles assure une dissipation d'énergie simultanée dans les axes de compression, de cisaillement et de roulis. Quelle que soit la direction d'arrivée de l'impulsion de choc, plusieurs boucles de câble sont orientées de manière optimale pour intercepter et dissiper l'énergie entrante, offrant une véritable protection transitoire multi-axes dans un seul dispositif passif.

Spécifications techniques

Barres de montage — Sélection des matériaux et traitement de surface

Matériau des barres de montage : L'acier inoxydable ou l'aluminium peuvent être sélectionnés. L'alliage d'aluminium 6061-T6 est la recommandation standard pour les applications sensibles à la CEM en raison de ses propriétés intrinsèquement non magnétiques (μr = 1,0) et de l'isolation électrique fournie par la couche de surface anodisée dure. L'acier inoxydable 304 à l'état recuit est disponible en option pour les environnements très corrosifs où la résistance supplémentaire de l'acier est requise — notez que le 304 recuit conserve la classification non magnétique (μr < 1,02).

Sélection du traitement de surface des barres de montage en aluminium :

• Anodisation blanche : Le traitement de surface qui rend la surface de l'aluminium plus dure qu'elle-même. La couleur des barres de montage en aluminium anodisé blanc reste la même que celle de l'aluminium lui-même. C'est le traitement de surface normal des barres de montage en aluminium, adapté aux applications intérieures générales. Remarque : les surfaces anodisées blanches peuvent conserver une certaine conductivité électrique.
• Anodisation dure : Le traitement de surface qui rend les barres de montage en aluminium beaucoup plus dures que la méthode d'anodisation blanche. La couleur des barres de montage en aluminium anodisé dur est plus foncée que celle de la méthode d'anodisation blanche. La couche d'oxyde plus épaisse assure une isolation électrique efficace entre la barre de montage et le châssis de l'équipement, empêchant la formation de boucles de masse. Utilisation spéciale pour les conditions de travail complexes ou spéciales des isolateurs à câble métallique, y compris les installations sensibles à la CEM, l'exposition extérieure et les applications à forte usure.

Caractéristiques clés des isolateurs de vibrations Xi'an Hoan

• Pas de fluage ni de vieillissement — propriétés mécaniques constantes sur une durée de vie de plusieurs décennies
• Amortissement interne élevé — le frottement de Coulomb inter-brins assure une dissipation d'énergie dépendante de l'amplitude sans fluides ni élastomères
• Très large plage de température — fonctionnement fiable de -40°C à +120°C sans dérive de performance
• Large gamme de raccords possibles — multiples matériaux de barre, traitements de surface, options de douilles et configurations de montage
• Prototypage rapide et économique — configurations personnalisées validées CEM disponibles avec des délais courts
• Construction extrêmement robuste et longue durée de vie — conception entièrement métallique résistant aux abus physiques et aux environnements difficiles
• Excellente isolation combinée contre les chocs et les vibrations — un seul appareil gère les vibrations chroniques et les chocs transitoires aigus
• Non affecté par les agents chimiques, l'eau de mer, l'ozone, les rayons UV — adapté aux environnements d'exploitation les plus exigeants
• Conception passive conforme CEM — émissions électromagnétiques nulles, signature magnétique nulle, aucune alimentation requise
• Matériaux non magnétiques partout — compatible avec les environnements IRM, magnétomètres et microscopie électronique
• Dissipation des ondes de choc transitoires — cascade d'énergie multi-chemins offrant une protection contre les chocs avec une réponse en microsecondes
• Fonctionnement sans entretien — pas de lubrification, pas de réglage, aucun service programmé d'aucune sorte

Domaines d'application — Isolation des vibrations conforme CEM

Q : Le JGX-2228D-665B est-il vraiment non magnétique ? Peut-il être utilisé près d'un scanner IRM ?

R : Oui. Le câble en acier inoxydable AISI 304 (état recuit, μr < 1,02) et les barres en alliage d'aluminium 6061-T6 (μr = 1,0) sont classés comme matériaux non magnétiques. L'isolateur ne produit aucune distorsion de champ magnétique mesurable et a été spécifié pour les équipements auxiliaires dans les salles d'équipement des suites IRM. Nous fournissons des certifications de matériaux documentant la perméabilité magnétique sur demande.
Q : Quelle est la différence entre la dissipation des ondes de choc transitoires et l'amortissement régulier des vibrations ?R : L'amortissement régulier des vibrations traite les oscillations continues de faible amplitude. La dissipation des chocs transitoires cible les impulsions mécaniques de courte durée et de haute intensité. Le JGX-2228D-665B gère les deux grâce à différents mécanismes : l'élasticité de la boucle de câble isole les vibrations en régime permanent, tandis que la cascade de frottement de Coulomb inter-brins multi-chemins dissipe l'énergie de choc en quelques microsecondes après l'arrivée du front d'onde. La courbe de rigidité non linéaire offre une résistance progressivement croissante qui empêche le fond de course sous choc sans sacrifier l'isolation aux niveaux de vibration normaux.

Q : Le JGX-2228D-665B nécessite-t-il une mise à la terre ou un blindage électrique ?
R : Non. Le JGX-2228D-665B est un dispositif mécanique entièrement passif. Il ne nécessite aucune alimentation électrique, aucune connexion de mise à la terre et aucun blindage. Le traitement de surface anodisé dur sur les barres en aluminium assure en fait une isolation électrique entre l'équipement et la surface de montage, empêchant la formation de boucles de masse — une source courante de bruit dans les systèmes de mesure sensibles.

Q : Le JGX-2228D-665B peut-il être personnalisé pour des exigences CEM spécifiques ?
R : Oui. Notre équipe d'ingénierie peut configurer le matériau de la barre, le traitement de surface, le matériau de la douille et le schéma des trous de montage pour répondre à vos exigences spécifiques en matière de CEM, de propreté magnétique et de mécanique. Nous fournissons régulièrement des configurations personnalisées pour les OEM d'imagerie médicale, les fabricants d'équipements de semi-conducteurs et les constructeurs d'instruments scientifiques. Contactez-nous avec vos spécifications pour une consultation technique.

Q : Quelle documentation est disponible pour la vérification de la conformité CEM/IRM ?
R : Nous fournissons des certificats de matériaux selon EN 10204 3.1, y compris des données de test de perméabilité magnétique, une certification de système qualité ISO 9001:2015, une documentation de conformité RoHS et le marquage CE le cas échéant. Des rapports de test personnalisés pour des propriétés matérielles spécifiques peuvent être organisés pour les programmes de qualification OEM.

Informations sur l'entreprise — Xi'an Hoan Microwave Co., Ltd.
Xi'an Hoan Microwave Co., Ltd. est le fabricant professionnel d'isolateurs et de supports de vibrations, fournissant des solutions d'absorption d'énergie et d'isolation de vibrations de première qualité à une variété de secteurs commerciaux, industriels et de l'industrie lourde.

Nos produits couvrent une large gamme, y compris les isolateurs de vibrations à câble métallique, les supports antichoc élastomères, les amortisseurs à friction et les amortisseurs, ainsi que les filtres LC et les composants de communication micro-ondes. Fondée en 2005, avec un développement rapide sur deux décennies, nous sommes passés à plus de 500 employés, dont plus de 100 experts en ingénierie et en technologie. L'entreprise est basée dans la zone de haute technologie de Xi'an, Shaanxi, en Chine, exploitant 800 mètres carrés d'installations de production et de R&D dédiées.

Nous servons maintenant des clients dans plus de 31 provinces en Chine et dans près de 25 pays étrangers, fournissant des solutions d'isolation des vibrations pour les entraînements de moteurs, les systèmes de ventilation, les presses, les ascenseurs, les compresseurs, les équipements de traitement chimique, les systèmes ferroviaires et de métro, l'ingénierie des ponts, les équipements mécaniques, la construction à grande échelle, les studios d'enregistrement, les théâtres, les véhicules, les navires et les machines industrielles de tous types.

Contactez-nous dès aujourd'hui pour découvrir comment nos produits peuvent bénéficier à vos besoins spécifiques en matière d'application d'équipement, ou alternativement, vous pouvez trouver l'un de nos nombreux représentants pour vous aider à répondre à vos exigences de produit. Nous sommes spécialisés dans la conception d'isolation spécifique à l'application avec une expertise particulière dans les installations compatibles CEM et magnétiquement propres pour les environnements médicaux, scientifiques et de télécommunications.

Certifications et assurance qualité

Système de management de la qualité ISO 9001:2015 — Certifié

Directive RoHS 2011/65/UE — Conforme

• Certificats de matériaux selon EN 10204 3.1 — Disponibles (y compris les données de perméabilité magnétique)
• Marquage CE — Disponible sur demande
• Documentation personnalisée sur la compatibilité CEM/IRM — Disponible pour la qualification OEM
