Amortisseur de vibrations à câble métallique JGX-1276D-176B Courbe d'amortissement progressive non linéaire Dissipation d'énergie par friction

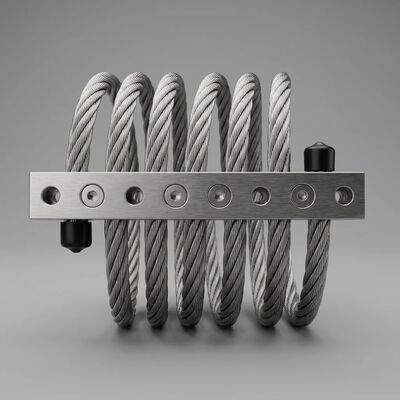

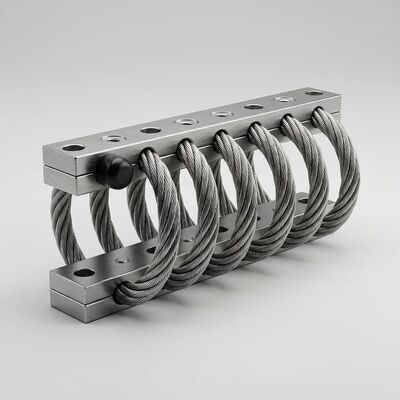

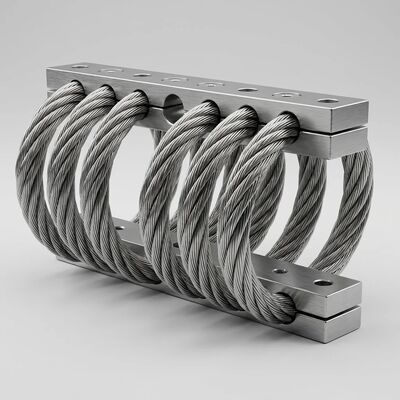

Isolateur de vibrations sur câble métallique JGX-1276D-176B

Le JGX-1276D-176B est un isolateur de vibrations sur câble métallique en acier inoxydable conçu pour les équipements industriels nécessitant un fonctionnement stable sous des vibrations continues et des charges de choc occasionnelles. Sa structure entièrement métallique maintient des performances stables dans des conditions de températures extrêmes, d'humidité, de produits chimiques, d'huiles, d'ozone et de poussière abrasive, sans pièces en caoutchouc ou élastomère susceptibles de vieillir ou de se fissurer.

Principe de fonctionnement

Chaque isolateur est assemblé à partir de câbles en acier inoxydable tressés formant des boucles hélicoïdales entre deux barres de retenue. La flexion élastique des boucles de câble préformées produit l'action de ressort, tandis que le contact glissant entre les brins de fil individuels convertit l'énergie mécanique en chaleur. Ce double mécanisme assure à la fois le support de charge et l'atténuation des vibrations dans un seul composant compact.

Points de vente clés

• Courbe d'amortissement non linéaire progressive - l'isolateur répond en douceur aux vibrations de faible amplitude et devient progressivement plus rigide à mesure que la déflexion augmente, de sorte que les perturbations légères sont filtrées tandis que les chocs sévères sont fermement contenus.
• Dissipation d'énergie par friction sèche autorégulée - la force d'amortissement est générée naturellement par la friction inter-fils du câble, s'ajustant à l'intensité des vibrations et ne nécessitant ni fluides, ni joints, ni maintenance.
• Construction entièrement métallique résistante à la corrosion - le câble en acier inoxydable associé à des barres en aluminium ou en acier inoxydable offre une longue durée de vie dans les environnements extérieurs, marins et de lavage.

Spécification technique

Matériaux et finition

Les barres de retenue sont disponibles en acier inoxydable ou en alliage d'aluminium. Les barres en aluminium peuvent être finies avec une anodisation blanche pour un usage standard ou une anodisation dure pour les conditions exigeantes nécessitant une dureté de surface supplémentaire. Les câbles sont fabriqués en fil toronné d'acier inoxydable 304.

Adaptabilité environnementale

L'unité fonctionne de manière fiable dans une plage de température de fonctionnement de -55°C à 120°C, avec une fréquence naturelle de 7 Hz à 15 Hz. Sa construction entièrement métallique est immunisée contre les rayons UV, l'ozone, l'huile et les attaques chimiques, ce qui la rend adaptée aux installations extérieures et aux zones de lavage.

Guide de sélection

Choisissez l'orientation de montage et le matériau des barres en fonction du poids de l'équipement et des conditions environnementales. La charge statique maximale de 176 kg s'applique au montage vertical ; confirmez la charge dynamique et la fréquence de vibration de votre application avant la sélection afin que l'isolateur fonctionne dans sa plage de déflexion conçue.

Applications

Convient aux pompes, ventilateurs, compresseurs, générateurs, moteurs, centrifugeuses, boîtiers électroniques, armoires de communication, instruments optiques, unités CVC et instruments de laboratoire qui nécessitent une protection contre les vibrations transmises et les chocs de manipulation.
