Isolateur de vibrations pour câble métallique JGX-1276D-176B, double trou traversant, montage fileté, dissipation thermique par grande surface

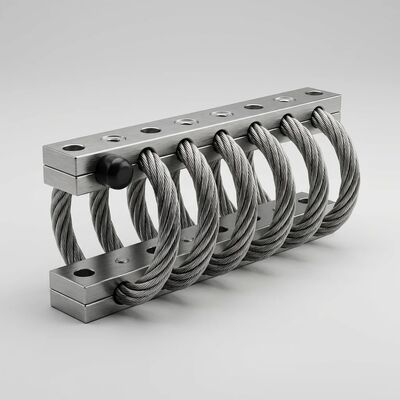

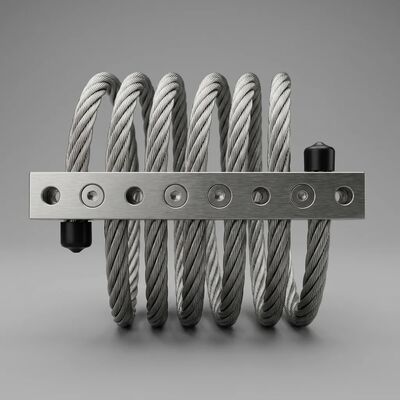

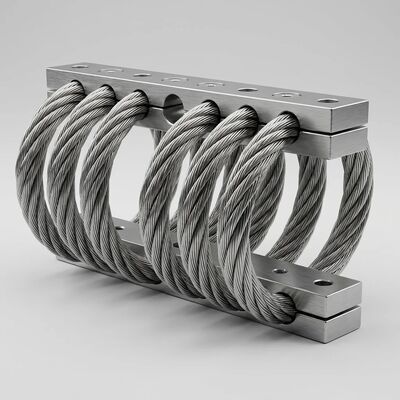

Isolateur de vibrations à câble métallique JGX-1276D-176B

Le JGX-1276D-176B est un isolateur de vibrations à câble métallique en acier inoxydable développé pour les machines et équipements électroniques fonctionnant sur de longs cycles. Sa conception entièrement métallique résiste au vieillissement, aux intempéries et aux attaques chimiques, et sa structure de câble ouverte offre une excellente dissipation de la chaleur lors d'un fonctionnement continu.

Principe de fonctionnement

Le câble en acier inoxydable tressé est formé en boucles hélicoïdales et fixé entre deux barres de retenue. Les boucles agissent comme des ressorts élastiques qui supportent les charges statiques, tandis que le glissement relatif entre les brins à l'intérieur du câble dissipe l'énergie de vibration sous forme de chaleur. Il en résulte une performance d'isolation stable qui ne dépend ni du caoutchouc, ni de l'huile, ni de pièces consommables.

Points de vente clés

• Flexibilité de montage double traversant et fileté - chaque isolateur accepte le boulonnage traversant et le montage sur tige filetée, offrant aux ingénieurs de conception deux options d'installation dans un seul composant et simplifiant la mise à niveau des équipements existants.
• Dissipation thermique élevée par grande surface pour un cyclage continu - la géométrie du câble hélicoïdal exposé offre une grande surface de refroidissement, de sorte que la chaleur de friction générée lors de vibrations soutenues est rapidement évacuée et le comportement d'amortissement reste constant heure après heure.
• Durabilité tout métal sans entretien - aucune pièce élastomère à remplacer, aucune lubrification requise, et aucune dérive de performance due au vieillissement des matériaux au cours de la durée de vie.

Spécification technique

Matériaux et finitions

Les barres de retenue sont proposées en acier inoxydable ou en alliage d'aluminium avec une finition anodisée blanche ou dure. Les boucles de câble sont fabriquées en fil tressé d'acier inoxydable 304 avec une forte résistance à la corrosion et à la fatigue.

Adaptabilité environnementale

Fonctionnement fiable de -55°C à 120°C, fréquence naturelle de 7 Hz à 15 Hz, et immunité totale aux UV, à l'ozone, à l'huile et aux expositions chimiques font de l'unité un choix fiable pour les environnements extérieurs et industriels.

Applications

Idéal pour les moteurs, pompes, compresseurs, ventilateurs, refroidisseurs, transformateurs, armoires de commutation, instruments médicaux, plateformes optiques, équipements de transformation alimentaire et systèmes électroniques mobiles exposés à des vibrations de cyclage continu.
