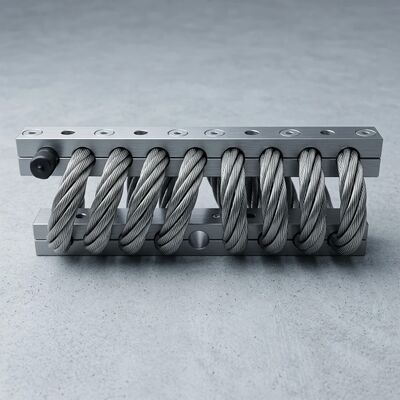

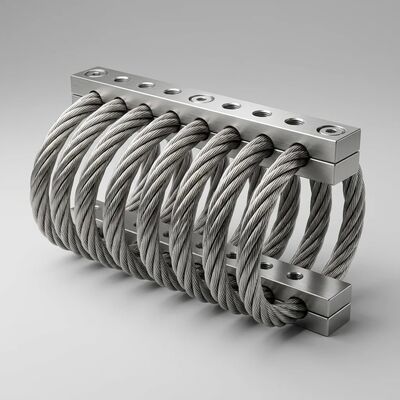

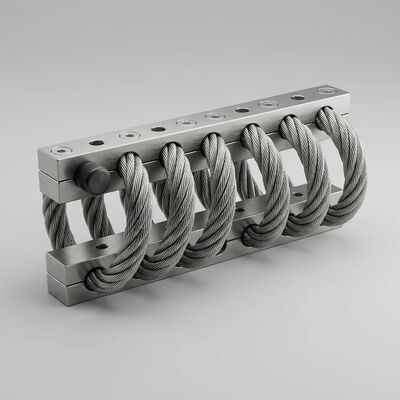

Isolateur de câble métallique à courbe de rigidité Non linéaire, support entièrement métallique écologique JGX-2228D-665B pour équipement industriel

Isolateur de vibrations pour câble métallique à rigidité non linéaire JGX-2228D-665B — Présentation du produit

L'isolateur de vibrations à câble métallique JGX-2228D-665B offre une ingénierie avancée de rigidité non linéaire pour le contrôle des vibrations industrielles et l'isolation des chocs. Ce modèle appartient à la série JGX-2228, utilisant un câble toronné en acier inoxydable 304 de 22,2 mm de diamètre enfilé dans des barres de retenue en alliage d'aluminium 6061-T6 usinées avec précision pour former un ensemble d'isolation hélicoïdale à 8 boucles évalué pour une charge statique maximale de 665 kg en compression.

La fonction ressort est créée par l'élasticité inhérente à la flexion d'un câble préformé en boucle hélicoïdale. À mesure que l'isolateur se déforme sous la charge, la géométrie du câble produit une réponse de raidissement progressif : douce et souple à faibles amplitudes pour une isolation vibratoire supérieure, puis passe à un taux plus ferme à mesure que la déflexion augmente pour empêcher l'affaissement de la structure lors d'événements de choc. La fonction d'amortissement est le résultat du frottement relatif entre les différents brins du câble. Sous charge dynamique, le micro-glissement au niveau de centaines de points de contact entre torons convertit l'énergie cinétique en dissipation thermique de faible qualité, fournissant un amortissement proportionnel à la vitesse sans nécessiter de fluides hydrauliques, d'éléments élastomères ou de systèmes de contrôle actifs.

Les câbles, fabriqués en acier inoxydable AISI 304, présentent d'excellentes caractéristiques d'étanchéité, une résistance exceptionnelle à la corrosion et des performances mécaniques constantes tout au long de leur durée de vie. Grâce à leur construction entièrement métallique résistante à la corrosion, les isolateurs de vibrations à câble métallique de Xi'an Hoan sont des dispositifs écologiquement stables et hautes performances qui ne sont pas affectés par les températures extrêmes, les produits chimiques, les huiles, l'ozone, les rayons UV et les médias abrasifs.

Technologie de courbe de rigidité non linéaire

L'avantage technique déterminant du JGX-2228D-665B est sa courbe de rigidité progressive non linéaire. Les isolateurs à débit linéaire conventionnels imposent un compromis de conception : suffisamment souples pour une isolation de faible amplitude et suffisamment rigides pour une protection contre les surcharges. Le JGX-2228D-665B résout ce problème grâce à une géométrie de câble qui produit une raideur de ressort variable en continu sur toute la plage de déflexion.

Trois mécanismes interagissent pour produire ce comportement :

• Raidissement géométrique :À mesure que les boucles de câble hélicoïdales préformées fléchissent, le rayon de courbure effectif diminue, modifiant le bras de moment de flexion. Cela produit une augmentation progressive de la force requise pour chaque millimètre supplémentaire de déplacement, créant ainsi un mécanisme intégré de protection contre les surcharges sans amortisseurs externes ni butées de déplacement.
• Compactage des brins :Sous une charge de compression croissante, les brins de fil individuels au sein de la construction du câble 7*19 se réorganisent et se compactent, engageant des points de contact inter-brins supplémentaires. Cela augmente la rigidité transversale effective en flexion en fonction de l'ampleur de la charge.
• Amortissement dépendant de l'amplitude activé par friction :La friction coulombienne entre les brins de fil individuels évolue naturellement avec l'amplitude d'entrée. Les petites vibrations rencontrent un faible frottement pour une isolation haute fréquence efficace ; les événements de choc importants entraînent une friction maximale pour une dissipation rapide de l'énergie. Le rapport d'amortissement varie de 0,15 à faible amplitude à 0,25 sous charge de choc.

La caractéristique de rigidité qui en résulte passe en douceur d'une zone d'isolation à faible taux (optimisée pour les vibrations en régime permanent dans la plage de 8 à 50 Hz) à une zone de protection à taux plus élevé (empêchant un déplacement excessif lors d'événements de choc transitoire évalués à 20 g/11 ms demi-sinusoïdal). Ce comportement bimode élimine le besoin d'étapes d'isolation séparées, réduisant ainsi la complexité du système et l'encombrement de l'installation.

Conformité verte et respectueuse de l'environnement — Contrôle durable des vibrations

La responsabilité environnementale fait partie intégrante de la conception du JGX-2228D-665B. Cet isolateur ne contient aucun caoutchouc, aucun élastomère et aucun polymère synthétique – des matériaux qui se dégradent avec le temps, rejettent des particules microplastiques et ne peuvent pas être recyclés de manière économique.

• Recyclabilité totale des matériaux :Le câble en acier inoxydable AISI 304 (environ 60 % en masse) et les barres en alliage d'aluminium 6061-T6 (environ 40 % en masse) sont tous deux recyclables à l'infini via des filières industrielles établies de récupération des métaux, sans déclassement. À la fin de leur durée de vie, les deux matériaux sont facilement séparés et traités via des flux de recyclage standard, soutenant ainsi les objectifs d'économie circulaire.
• Zéro émission de COV :Aucun composé organique volatil n'est libéré pendant la fabrication, l'installation ou l'exploitation. La construction entièrement métallique est intrinsèquement exempte de solvants, de plastifiants et d'agents de durcissement que l'on trouve couramment dans les isolateurs élastomères.
• Conformité RoHS :Certifié sans plomb, mercure, cadmium, chrome hexavalent, biphényles polybromés (PBB) et éthers diphényliques polybromés (PBDE) conformément à la directive 2011/65/UE.
• Pas de fluage ni de vieillissement :Contrairement aux supports en caoutchouc qui durcissent, se fissurent et nécessitent un remplacement périodique, la construction métallique conserve indéfiniment des propriétés mécaniques constantes. La durée de vie typique dépasse celle de l'équipement protégé d'un facteur de 3 à 5*, réduisant ainsi la fréquence de remplacement et le gaspillage de matériaux associé.
• Fabrication à faible consommation d'énergie :Les processus de formation de câbles et d'usinage de barres utilisent principalement des techniques de travail à froid avec un apport d'énergie relativement faible par rapport aux processus de coulée, de moulage par injection ou de vulcanisation utilisés pour les alternatives élastomères.
• Compatible salle blanche :Ne génère aucune émission de particules pendant le fonctionnement. Aucun dégazage d'aucune sorte, ce qui rend le JGX-2228D-665B adapté aux environnements fermés, aux laboratoires et aux plénums CVC où la qualité de l'air est régulée.
• Aucune lubrification requise :Le mécanisme d'amortissement des frottements inter-brins est sec et ne nécessite aucun entretien. Aucune graisse, huile ou lubrifiant n'est nécessaire à aucun moment du cycle de vie du produit, éliminant ainsi une autre source potentielle de contamination environnementale.

Spécifications techniques

Barres de montage — Sélection des matériaux et traitement de surface

Matériau des barres de montage :L'acier inoxydable ou l'aluminium peuvent être sélectionnés en fonction des exigences de l'application. L'alliage d'aluminium 6061-T6 est la recommandation standard pour la plupart des applications industrielles en raison de son excellent rapport résistance/poids et de sa résistance naturelle à la corrosion. L'acier inoxydable 304 est recommandé pour les environnements hautement corrosifs, notamment les plates-formes offshore et les installations de traitement chimique.

Sélection du traitement de surface des barres de montage en aluminium :

• Anodisation blanche :Le traitement de surface pour rendre la surface de l'aluminium plus dure qu'elle-même. La couleur des barres de montage en aluminium anodisé blanc conserve la même couleur que l'aluminium lui-même. Il s'agit du traitement de surface normal des barres de montage en aluminium, adapté aux applications intérieures et à un usage industriel général.
• Anodisation dure :Le traitement de surface rend les barres de montage en aluminium beaucoup plus dures que la méthode anodisée blanche. La couleur des barres de montage en aluminium anodisé dur est plus foncée que celle de l'anodisation blanche. Produit une couche d'oxyde dense avec une dureté de surface supérieure à 60 HRC. Utilisation spéciale pour les exigences complexes ou spéciales des conditions de travail des isolateurs de câbles métalliques, y compris l'exposition extérieure, les installations à forte usure et les applications nécessitant une isolation électrique entre les surfaces de montage.

Caractéristiques clés des isolateurs de vibrations de Xi'an Hoan

• Pas de fluage ni de vieillissement — propriétés mécaniques constantes tout au long de la durée de vie
• Amortissement interne élevé - la friction coulombienne inter-brins assure une dissipation d'énergie en fonction de l'amplitude
• Plage de température très large — fonctionnement fiable de -40°C à +120°C sans dérive de rigidité
• Grande variété de raccords possibles : plusieurs matériaux de barres, traitements de surface et configurations de montage
• Prototypage rapide et économique — configurations personnalisées disponibles dans des délais courts
• Construction extrêmement robuste et longue durée de vie : la conception entièrement métallique résiste aux dommages physiques
• Excellente isolation combinée contre les chocs et les vibrations : un seul appareil gère à la fois les charges chroniques et transitoires
• Insensible aux agents chimiques, à l'eau de mer, à l'ozone et aux rayons UV — adapté aux environnements les plus difficiles
• Courbe de rigidité progressive non linéaire — s'adapte dynamiquement aux différentes conditions de charge
• Conformité totale RoHS et recyclabilité des matériaux — conception respectueuse de l'environnement
• Fonctionnement sans entretien : zéro lubrification, zéro réglage, zéro entretien programmé

Domaines d'application — Utilisations de l'isolateur de vibrations à câble métallique

Foire aux questions — Isolateur de câble métallique JGX-2228D-665B

Q : Qu'est-ce qui rend la courbe de rigidité du JGX-2228D-665B « non linéaire » ?
R : Contrairement aux supports à ressort ou en caoutchouc conventionnels qui produisent un rapport force/déflexion constant, la géométrie du câble JGX-2228D-665B produit naturellement un effet de raidissement progressif. Aux petites déflexions, l'isolateur est conforme pour une isolation vibratoire supérieure ; à mesure que la déflexion augmente, la rigidité augmente pour éviter l'affaissement sous des charges de choc. Ceci est obtenu grâce à des modifications de la courbure de la boucle du câble et au compactage entre les brins sous une charge croissante – aucun mécanisme externe n'est requis.

Q : Le JGX-2228D-665B est-il vraiment écologique et recyclable ?
R : Oui. Le câble en acier inoxydable et les barres en alliage d'aluminium sont 100 % recyclables grâce à des processus industriels standard de récupération des métaux. L’unité ne contient aucun caoutchouc, plastique ou polymère synthétique. Il ne génère aucune émission de COV, aucune particule microplastique et ne nécessite aucun lubrifiant. Le processus de fabrication utilise principalement des techniques de travail à froid avec un apport énergétique relativement faible.

Q : Quelle est la différence entre l'anodisation blanche et l'anodisation dure ?
R : L'anodisation blanche permet un durcissement modéré de la surface tout en préservant la couleur naturelle de l'aluminium. L'anodisation dure produit une couche d'oxyde beaucoup plus épaisse et plus dense (dureté de surface 60+ HRC) avec un aspect gris plus foncé. L'anodisation dure est recommandée pour les expositions extérieures, les installations à forte usure et les applications nécessitant une isolation électrique. Les deux traitements offrent une excellente protection contre la corrosion.

Q : Le JGX-2228D-665B peut-il être utilisé à l'extérieur ou dans des environnements marins ?
R : Oui. Le câble entièrement en acier inoxydable et la barre en aluminium anodisé dur sont très résistants au brouillard salin, à l'humidité, aux rayons UV et aux températures extrêmes. Pour les environnements marins les plus agressifs, le matériau en acier inoxydable 304 en option offre une marge de corrosion supplémentaire.

Q : Comment puis-je sélectionner la bonne orientation de montage ?
R : Le JGX-2228D-665B prend en charge les orientations de montage en compression (charge verticale), en cisaillement/roulis (charge horizontale) et en compression à 45 degrés (charge combinée). Nos ingénieurs d'application peuvent recommander la configuration optimale en fonction du poids de votre équipement, du centre de gravité, du spectre de vibrations attendu et de l'encombrement de montage disponible. Contactez-nous avec les spécifications de votre équipement pour une recommandation détaillée.

Informations sur l'entreprise — Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. est le fabricant professionnel d'isolateurs et de supports de vibrations, fournissant des solutions d'absorption d'énergie et d'isolation des vibrations de qualité supérieure à une variété de secteurs commerciaux, industriels et de l'industrie lourde.

Nos produits couvrent une large gamme, notamment des isolateurs de vibrations à câble métallique, des supports anti-choc en élastomère, des amortisseurs à friction et des amortisseurs, ainsi que des filtres LC et des composants de communication micro-ondes. Créée en 2005, avec un développement rapide sur deux décennies, nous comptons désormais plus de 500 employés, dont plus de 100 experts en ingénierie et techniques. La société a son siège social dans la zone de haute technologie de Xi'an, dans le Shaanxi, en Chine, et exploite 800 mètres carrés d'installations de production et de R&D dédiées.

Aujourd'hui, nous servons des clients dans plus de 31 provinces de Chine et près de 25 pays d'outre-mer, en fournissant des solutions d'isolation contre les vibrations pour les entraînements de moteurs, les systèmes de ventilateurs, les poinçonneuses, les ascenseurs, les compresseurs, les équipements de traitement chimique, les systèmes ferroviaires et souterrains, l'ingénierie des ponts, les équipements mécaniques, la construction à grande échelle, les studios d'enregistrement, les théâtres, les véhicules, les navires et les machines industrielles de tous types.

Contactez-nous dès aujourd'hui pour voir comment nos produits peuvent répondre à vos besoins spécifiques en matière d'application d'équipement, ou bien vous pouvez trouver l'un de nos nombreux représentants pour vous aider à répondre aux exigences de vos produits. Notre équipe d'ingénieurs fournit une analyse complète des applications, notamment des calculs de charge-déflexion, des prévisions de transmissibilité des vibrations et une conception de configuration de montage personnalisée.

Certifications et assurance qualité

• Système de gestion de la qualité ISO 9001 : 2015 — Certifié
• Directive RoHS 2011/65/UE — Conforme
• Certificats de matériaux selon EN 10204 3.1 — Disponibles sur demande
• Marquage CE — Disponible sur demande
• Rapports de tests et de validation personnalisés – disponibles
