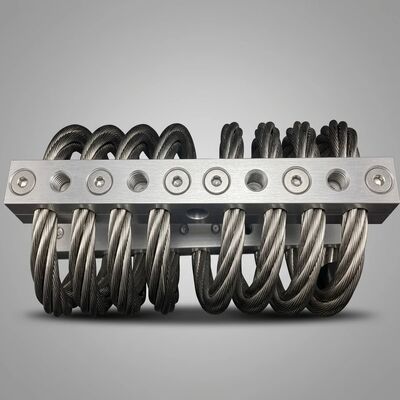

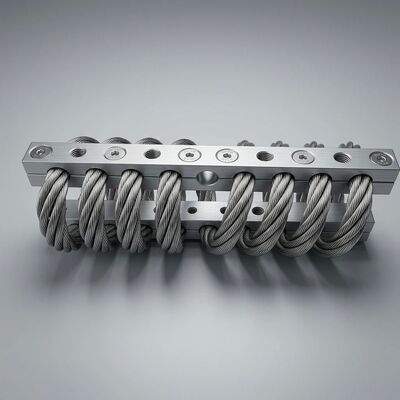

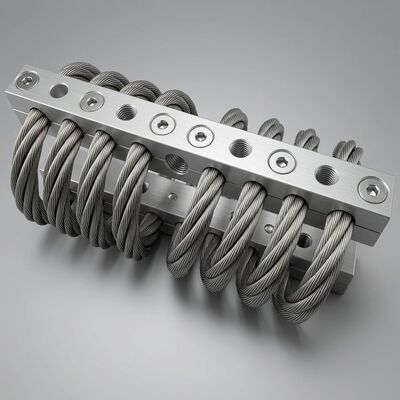

Isolateur de vibrations à câble métallique JGX-1598D-515B offrant une capacité de charge évolutive et une isolation du bruit solidien

Isolateur de vibrations à câble métallique JGX-1598D-515B – Architecture de charge modulaire avec contrôle précis du bruit

Le défi : une machine, plusieurs scénarios de charge

Les équipements industriels modernes fonctionnent rarement à un seul point de charge statique. Les entraînements à vitesse variable, les compresseurs à plusieurs étages et les équipements de traitement avec des charges de matériaux fluctuantes présentent tous des conditions dynamiques qui défient les isolateurs à taux fixe conventionnels. Un support dimensionné pour la charge moyenne peut atteindre son niveau le plus bas pendant les transitoires de démarrage ; une taille unique pour les conditions de pointe peut fournir une isolation inadéquate aux charges de fonctionnement normales.

Le JGX-1598D-515B résout ce problème grâce à sa courbe de rigidité intrinsèquement progressive et à son architecture de déploiement modulaire. Les isolateurs individuels supportent de 5 à 150 kg chacun et peuvent être disposés en configurations série, parallèle ou matricielle pour répondre à pratiquement toutes les exigences de charge sans ingénierie personnalisée.

Capacité de charge évolutive – Configurez une fois, adaptez à tout moment

Contrairement aux supports en élastomère moulé conçus pour une fenêtre de charge étroite, l'âme du câble métallique du JGX-1598D-515B présente une réponse force-déflexion non linéaire : une rigidité initiale douce pour une isolation efficace des vibrations sous des charges de fonctionnement normales, passant à une rigidité progressivement plus élevée à mesure que la déflexion augmente. Cette protection intégrée contre les surcharges empêche tout contact métal sur métal lors d'événements de choc ou de transitoires de démarrage d'équipement.

Pour les installations plus grandes, l’approche d’empilement modulaire offre une évolutivité simple :

• Configuration parallèle :Plusieurs isolateurs partagent la charge de manière égale : quatre unités JGX-1598D-515B supportent jusqu'à 600 kg au total
• Empilage de séries :Deux isolateurs montés en série doublent la course de déflexion disponible pour les applications ultra-basse fréquence
• Matrice distribuée :Isolateurs placés à des positions calculées du centre de charge pour les équipements avec une répartition inégale du poids

Cette flexibilité de configuration signifie qu'un numéro de pièce standard couvre toute une gamme de tailles d'équipement, réduisant ainsi la complexité des stocks et les frais d'approvisionnement.

Isolation du bruit de structure – Performance acoustique mesurable

Le bruit solidien (vibrations transmises à travers des structures solides et retransmises sous forme de son audible ailleurs) est notoirement difficile à gérer après l'installation. Le JGX-1598D-515B brise ce chemin de transmission à la source avec des performances vérifiées en laboratoire :

• Efficacité d'isolation des vibrations :≥85 % sur la bande de fréquence principale de 8 à 15 Hz
• Atténuation du bruit solidien :Jusqu'à 20 dB(A) de réduction mesurée au niveau des éléments structurels connectés
• Conception sans résonance :Contrairement aux isolateurs à ressort hélicoïdal, l'amortissement interne du câble métallique supprime l'amplification résonante : pas de surtensions non amorties qui pourraient amplifier les vibrations à certains régimes.

La physique derrière la performance

Le JGX-1598D-515B réalise son isolation acoustique grâce à deux mécanismes complémentaires :

1. Inadéquation d'impédance :Le câble métallique en acier inoxydable présente une impédance mécanique radicalement différente de celle du cadre et de la fondation rigides de l'équipement. Lorsque les ondes vibratoires rencontrent cette limite d'impédance, une partie importante de l'énergie est réfléchie plutôt que transmise, de la même manière qu'un déflecteur acoustique fonctionne pour le contrôle des bruits aériens, mais pour les vibrations solidiennes.

2. Amortissement hystérétique :Lorsque la bobine hélicoïdale fléchit sous la charge, les brins individuels du câble glissent les uns contre les autres au niveau microscopique. Ce frottement sec (amortissement coulombien) convertit l'énergie vibratoire ordonnée en énergie thermique désordonnée. Contrairement à l'amortissement visqueux des supports hydrauliques, ce mécanisme est indépendant de la vitesse et de la température, offrant des performances constantes depuis les démarrages à froid dans l'Arctique jusqu'au fonctionnement continu dans les régions tropicales.

Spécifications techniques

Applications cibles – Là où le bruit compte

Le JGX-1598D-515B est spécifié par des consultants acoustiques et des ingénieurs en mécanique pour les installations à bruit critique :

• Studios d'enregistrement et de diffusion :Isolation du compresseur CVC et du refroidisseur où les critères de bruit NC-15 doivent être respectés
• Établissements de santé :Isolation du refroidisseur IRM, équipement de support d'accélérateur linéaire, isolation de la pompe à vide de laboratoire
• Fabrication de semi-conducteurs :Isolation des pompes de traitement et des épurateurs dans les environnements de salle blanche : aucun rejet de particules grâce à la conception entièrement métallique
• Fabrication de précision :Isolation du centre d'usinage CNC, découplage des fondations de la rectifieuse
• Centres de données :Isolation du groupe CRAC et du générateur de secours, gestion des vibrations du faux-plancher
• Énergie renouvelable :Isolation des équipements de nacelle d'éolienne, contrôle des vibrations de la station d'onduleur solaire

Assistance technique et guide de sélection

La sélection de la configuration correcte de l'isolateur nécessite de comprendre la charge statique, la plage de charge dynamique, le centre de gravité et les fréquences d'excitation dominantes de votre équipement. Nous fournissons :

• Calcul de charge-déformation gratuit pour votre équipement spécifique
• Dessins de configuration de montage 3D avec spécifications de modèle de boulon
• Prédictions de l'efficacité de l'isolation sur la plage de régime de fonctionnement de votre équipement
• Assistance à la mise en service sur site pour les installations à grande échelle ou critiques

Contactez notre équipe d’ingénierie d’application avec les spécifications de votre équipement pour une proposition d’isolation détaillée.
