Amortisseur de vibration de câble métallique

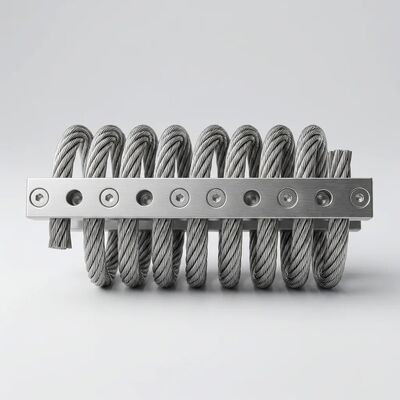

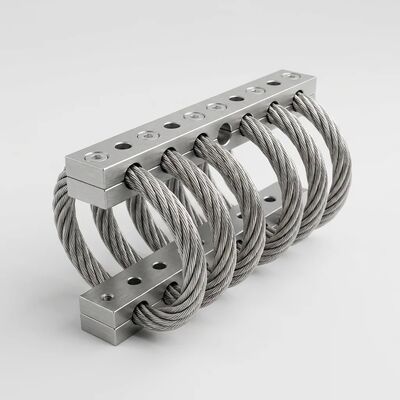

JGX-1278D-235B Isolateur de câble filaire à entretien nul 235N Contrôle des vibrations de choc à double action 95 mm pour l'équipement

Name: JGX-1278D-235B Isolateur de câble filaire à entretien nul 235N Contrôle des vibrations de choc à double action 95 mm pour l'équipement
Brand: Xi'an Hoan Microwave Co., Ltd.
SKU: JGX-1278D-235B
Availability: InStock

Nom De La Marque:	Hoan
Numéro De Modèle:	JGX-1278D-235B
MOQ:	10 pièces
Conditions De Paiement:	LC, D/A, D/P, T/T, Western Union

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Shaanxi, Chine

Certification:

ISO 9001:2015

Modèle:

JGX-1278D-235B

Diamètre du câble:

12.7 mm

Nombre de boucles:

Charge statique maximale (verticale):

235N

Déformation maximale (verticale):

48.8 mm

Rigidité des vibrations (verticale):

457 KN/m

Rigidité aux chocs (verticale):

196 KN/m

Hauteur hors tout (H):

95 mm ± 3,30 mm

Largeur hors tout (W):

Pour les véhicules à moteur

Poids unitaire:

2,22 kg

Trou de montage:

Trou traversant de φ9,0 mm

Taille du fil:

M8 × 1,25

Angle de fraisage:

90°

Options de montage:

A, B, C, D, E, S

Matériau du câble:

acier inoxydable 304

Matériau des barres de retenue:

Acier inoxydable 304 ou alliage d'aluminium

Traitement de surface (aluminium):

Anodisation blanche/anodisation dure

Plage de température:

-180°C à +300°C

Application:

Machines industrielles, pompes, compresseurs, générateurs, systèmes CVC

Mettre en évidence:

Isolateur de câble métallique sans entretien

contrôle des vibrations des chocs à double action

support de choc de câble permettant d'économiser une durée de vie

Description du produit

Isolateur de vibrations à câble métallique sans entretien JGX-1278D-235B — Absorption des chocs à double action et réduction des coûts à vie pour les machines industrielles

LeJGX-1278D-235Boffre une proposition de valeur fondamentalement différente en matière d’isolation vibratoire industrielle :installez une fois, oubliez pour toujours. En combinant un contrôle des chocs et des vibrations à double action avec une architecture entièrement métallique entièrement passive, cet isolateur de câble métallique classé 235N élimine toutes les catégories de coûts de possession récurrents : remplacement programmé, main d'œuvre pour l'inspection et le changement, temps d'arrêt de production pour l'entretien, inventaire de pièces de rechange et élimination des déchets d'élastomère dégradés. Avec une hauteur totale de 95 mm, une largeur de 121 mm et une masse de 2,22 kg, le JGX-1278D-235B s'adapte aux empreintes de montage industrielles standard tout en offrant undurée de vie projetée supérieure à 25 ansdans des conditions normales de fonctionnement, ce qui dure généralement plus longtemps que l'équipement qu'il protège.

Le véritable coût de l’isolation contre les vibrations – Pourquoi le prix d’achat n’est pas la bonne mesure

Les équipes d’approvisionnement qui évaluent les isolateurs uniquement sur la base du coût d’acquisition unitaire commettent une erreur systématiquement coûteuse. Les isolateurs sont des composants d'infrastructure (et non des consommables) et leur coût réel est mesuré en termes de cycle de vie. L'analyse suivante compare une installation industrielle typique en 24 points sur un horizon d'exploitation de 10 ans :

Tableau 1 : Coût total de possession sur 10 ans — Supports en élastomère par rapport au JGX-1278D-235B (installation en 24 points)
Élément de coût (horizon 10 ans)	Supports en élastomère	Isolateurs de câble métallique JGX-1278D-235B
Achat initial (24 unités * coût unitaire)	X $ — Prix unitaire inférieur	1,5 à 2,0 $ – Prix unitaire plus élevé, dépense unique
Remplacement prévu à la 4ème année	24 unités * coût unitaire + main d'œuvre pour le changement + temps d'arrêt de production (8-24 heures)	Aucun : aucun intervalle de remplacement programmé
Remplacement prévu à la huitième année	24 unités * coût unitaire + main d'œuvre + temps d'arrêt (répétition)	Aucun
Travail d'inspection trimestriel (10 ans * 4 inspections)	40 inspections * 1,0 heure * tarif du technicien (mesurer l'affaissement, vérifier les fissures, documenter)	40 inspections * 0,15 heure * tarif technicien (contrôle visuel uniquement, pas de mesure)
Coût de possession des stocks de pièces de rechange	6 à 12 supports de rechange dans l'entrepôt ; frais généraux de gestion des stocks	Zéro : pas besoin de stocker des pièces de rechange
Risque d'intervention d'urgence (panne imprévue)	Modéré : une déchirure catastrophique du caoutchouc peut survenir sans avertissement	Proche de zéro : l'usure progressive des fils fournit des mois d'avertissement visuel avant un compromis fonctionnel
Coût d'élimination	Flux de déchets caoutchouc-métal lié ; traitement spécial requis dans certaines juridictions	Acier inoxydable et aluminium 100 % recyclables – flux de ferraille standard
Multiple estimé du TCO sur 10 ans par rapport à l'achat initial	3,0-5,0* coût d’acquisition unitaire	1,0-1,2* coût d'acquisition unitaire

Aspects économiques de l'installation à distance :L’avantage du TCO devient encore plus prononcé pour les installations situées dans des endroits difficiles d’accès. Prenons l'exemple d'un skid d'équipement auxiliaire de plate-forme offshore, d'une station de pompage dans un désert ou d'un coffre-fort de machines souterrain : le coût de mobilisation d'une équipe de service (transfert par hélicoptère, briefing de sécurité, permis d'espace confiné, coordination de l'arrêt de l'équipement) peut dépasser la totalité de l'achat initial d'un isolateur d'un facteur de 5 à 10*. Dans ces scénarios, le caractère « installer et oublier » du JGX-1278D-235B offre un avantage en termes de coût de cycle de vie qui peut approcher 80 % par rapport aux alternatives élastomères.

Amortissement à double action : comment un seul appareil gère à la fois les événements de vibration et de choc de routine

Les stratégies d'isolation conventionnelles traitent les vibrations et les chocs comme des problèmes distincts nécessitant un matériel distinct : des supports souples pour les vibrations continues, des amortisseurs rigides pour les impacts occasionnels. Le JGX-1278D-235B résout ces deux problèmes avec un seul mécanisme physique :Friction coulombienne aux interfaces de contact brin à brinà l'intérieur de l'hélice du câble multifilaire en acier inoxydable.

Mode 1 : Amortissement continu des vibrations (fonctionnement normal)

Lors du fonctionnement de routine d'un équipement (une pompe fonctionnant à vitesse constante, un compresseur cyclique, un groupe électrogène produisant une puissance constante), l'équipement génère des vibrations de faible amplitude et à relativement haute fréquence. Cette vibration provoque des micro-déplacements (généralement de 5 à 50 μm) entre les fils individuels en acier inoxydable au sein de chacun des 7 brins qui composent le câble. À ces points de contact, la friction solide convertit l’énergie cinétique en chaleur négligeable. Plus l'équipement vibre fort, plus les interfaces de contact fil à fil s'engagent, créant un effet d'amortissement autorégulé qui ne nécessite aucun réglage, aucun ajustement et aucune source d'alimentation externe.

Mode 2 : Absorption des chocs transitoires (événements d'impact)

Lorsqu'un apport soudain de haute énergie se produit (un coup de bélier dans une pompe, un coup de compresseur, une collision structurelle lors de la manutention ou une secousse sismique), le câble subit une reconfiguration géométrique à l'échelle macro. Les brins individuels glissent et se repositionnent dans le faisceau multifilaire, absorbant l'énergie d'impulsion par friction combinée (au niveau du brin) et déformation élastique (au niveau de l'hélice). La géométrie d'enroulement en forme de huit offre une augmentation progressive de la rigidité à mesure que la déformation augmente, offrant une protection inhérente contre les surcharges sans butées mécaniques. Une fois l'événement transitoire terminé, le câble revient à sa géométrie d'origine sans jeu permanent.

JGX-1278D-235B — Données complètes de performances multi-axes

Toutes les charges nominales sont basées sur des tests de caractérisation de type II. Les valeurs représentent les performances nominales de l'isolateur avec des barres de maintien en aluminium à une température ambiante de 23°C :

Tableau 2 : Caractérisation de charge-déformation et de rigidité
Sens de chargement	Charge statique maximale	Déformation maximale	Rigidité des vibrations	Rigidité aux chocs	Rapport de rigidité (vib/choc)
Verticale — Compression	235N	48,8 millimètres	457 KN/m	196 KN/m	2,33*
Coudé à 45° — Combiné	165,7 N	68,6 millimètres	259 KN/m	98 KN/m	2,64*
Latéral — Cisaillement / Rouleau	122,6 N	50,8 millimètres	121 KN/m	121 KN/m	1,00*

Interprétation des rapports de rigidité :Le rapport de rigidité verticale vibration/choc de 2,33* signifie que l'isolateur est plus de deux fois plus rigide lors des vibrations quotidiennes que lors d'un événement de choc. C'est la caractéristique déterminante des isolateurs à câble métallique : ils fournissent un support ferme et stable pour un fonctionnement normal tout en devenant conformes et absorbant l'énergie dans des conditions de surcharge transitoires. Dans la direction de charge combinée de 45°, ce différentiel s'élargit jusqu'à 2,64*, ce qui rend le JGX-1278D-235B particulièrement efficace pour les équipements montés sur support où les charges combinées de compression et de cisaillement dominent. Le rapport latéral de 1,00* reflète le comportement en cisaillement symétrique de la géométrie du câble en huit.

Spécifications dimensionnelles et détails de l'interface

Tableau 3 : Interface physique et mécanique
Paramètre	Valeur	Détail
Désignation du modèle	JGX-1278D-235B	1278 = câble de 12,7 mm, 8 boucles ; 235 = charge verticale nominale en Newtons
Hauteur (H)	95 mm ± 3,30 mm	Hauteur libre déchargée
Largeur (L)	121mm	Longueur de la barre de bout en bout
Masse	2,22kg	Avec barres en aluminium ; environ 3,0 kg avec l'option barre 304 SS
Diamètre du câble	12,7 mm	7 brins * 19 fils par brin ; Type 304 en acier inoxydable
Nombre de boucles	8	Modèle d'enroulement hélicoïdal en forme de huit
Trou de montage	φ9,0 mm (+0,13/-0,38)	Trou traversant, fraisé à 90°
Fil	M8 * 1.25	Métrique ISO grossière ; tapé dans le bar
Configurations de montage	A, B, C, D, E, S	6 variantes standard couvrant toutes les géométries d'installation courantes

Durabilité spécifique à l'environnement - là où l'installation et l'oubli sont les plus importants

Tableau 4 : Environnements d'installation difficiles et réponse du JGX-1278D-235B
Environnement	Mode de défaillance du montage conventionnel	Solution entièrement métallique JGX-1278D-235B
Station de pompage isolée dans le désert (50°C jour / 5°C nuit ; indice UV 11+ ; visite de service = 8 heures de route aller-retour)	Fissuration de la surface du caoutchouc due à l'ozone et aux UV dans les 24 mois ; le cycle thermique accélère la fatigue de la ligne de liaison ; l'envoi d'un équipage de deux personnes pour le remplacement coûte plus cher que les montures elles-mêmes	Zéro dégradation par les UV/ozone ; L'acier inoxydable 304 et l'aluminium 6061-T6 gèrent tous deux une oscillation thermique diurne de 45 °C sans changement de propriété ; aucune visite de service requise, jamais
Instrumentation de surveillance de l'Arctique (-55°C ambiant en hiver ; accès en hélicoptère uniquement de novembre à avril)	Température de transition vitreuse de l'élastomère atteinte entre -40°C et -50°C environ ; le support devient rigide et perd toute capacité d'amortissement précisément lorsque la protection de l'équipement est la plus critique	L'acier inoxydable 304 conserve toute sa ductilité et son module d'élasticité jusqu'à -180°C ; les performances d'amortissement sont réellement améliorées aux températures cryogéniques en raison de l'augmentation du coefficient de frottement inter-brins
Plateforme offshore — marine commerciale (Brouillard salin 365 jours/an ; logistique héliportée pour toute maintenance ; permis de travail en espace clos requis)	La corrosion par brouillard salin à l’interface de liaison caoutchouc-métal provoque un délaminage progressif ; le remplacement nécessite le transfert de l'équipage de l'hélicoptère, l'obtention d'un permis de travail et la coordination de l'arrêt de l'équipement	Aucune interface de liaison à corroder ; La couche d'oxyde passive en 304 SS s'auto-passive lorsqu'elle est rayée ; inspection visuelle depuis la passerelle : aucune entrée dans un espace confiné n'est nécessaire
Voûte souterraine de la station de relevage des eaux usées (100% HR, atmosphère H₂S, autorisation d'entrée en espace confiné requise pour tout accès physique)	Le sulfure d'hydrogène attaque les composés de caoutchouc ; l'humidité accélère la corrosion des lignes de liaison ; chaque inspection ou remplacement nécessite une surveillance des gaz, une ventilation, un harnais et une personne de secours	Le 304 SS est résistant au H₂S à température ambiante ; pas de caoutchouc à dégrader ; inspection visuelle annuelle depuis la trappe d'entrée du coffre-fort - aucune entrée requise
Ligne de transformation des aliments et des boissons (Lavage caustique quotidien à 80 °C ; exigences d'hygiène FDA/USDA ; piste d'audit pour tous les matériaux en contact avec l'équipement)	Les supports en caoutchouc absorbent les produits chimiques de nettoyage, gonflent et rejettent des particules d'élastomère dans l'environnement de production, ce qui représente un risque de contamination. Montez le remplacement tous les 2-3 ans dans le cadre du programme de maintenance préventive.	Le 304 SS est compatible CIP (nettoyage en place) avec tous les régimes de nettoyage standards de l'industrie alimentaire ; zéro rejet de particules ; certification matérielle entièrement traçable disponible ; conception épurée sans crevasses pour abriter des bactéries
Usine de traitement chimique (Atmosphère chargée de solvants ; contact occasionnel avec des déversements ; zonage ATEX/IECEx pour les atmosphères potentiellement dangereuses)	L'absorption des vapeurs de solvant provoque un gonflement du volume du caoutchouc de 20 à 60 % ; La capacité de charge du support devient imprévisible quelques semaines après l'installation ; le remplacement fréquent est la seule stratégie de gestion des risques	Le 304 SS est imperméable à tous les solvants industriels courants ; la capacité de charge est stable et prévisible pendant toute la durée de vie ; la construction entièrement métallique élimine le risque d'accumulation de charges statiques

Guide de sélection des matériaux des barres de soutènement

Tableau 5 : Matrice de décision de configuration des barres
Configuration	Matériel	Finition	Dureté	Résistance à la corrosion	Poids	Meilleure application
A — Norme	Aluminium 6061-T6	Anodisation blanche 10-15μm	Modéré	Bon (intérieur)	Le plus léger	Centres de données, usines intérieures, enceintes climatisées
B — Difficile	Aluminium 6061-T6	Anodisation dure 25-50μm	Élevé (350-500 HT)	Bon (extérieur)	Lumière	Équipements extérieurs, environnements abrasifs, fort potentiel de frottement
C-Marin	Acier inoxydable 304	Aucun (couche passive de Cr₂O₃)	Haut	Excellent (en mer)	Le plus lourd (~ 35 % de plus)	Côtier, offshore, chimique, alimentaire, pharmaceutique : tout environnement où le risque de corrosion domine toutes les autres considérations

Référence de la série complète JGX-1278

Tableau 6 : Famille complète de produits JGX-1278 — Continuum de capacité de charge
Modèle	Charge verticale (N)	Hmm)	W (mm)	Masse (kg)	Plage de poids optimale de l'équipement (kg)*
JGX-1278D-370B	370	76	92	1,81	15-26 kg par monture
JGX-1278D-310B	310	83	102	1,91	13-22 kg par monture
JGX-1278D-292B	292	89	105	2h00	12-21 kg par monture
★JGX-1278D-235B	235	95	121	2.22	10-17 kg par monture
JGX-1278D-199B	199	108	133	2h40	8-14 kg par monture
JGX-1278D-176B	176	124	144	2,70	7-12 kg par monture
JGX-1278D-154B	154	137	156	2,90	6-11 kg par monture
JGX-1278D-122B	122	155	180	3.09	5-9 kg par monture

*Plage optimale calculée entre 40 et 70 % de la charge nominale pour de meilleures performances d'amortissement. La sélection réelle doit tenir compte de la répartition de la charge sur plusieurs points de montage, des charges dynamiques pendant le fonctionnement et de toute asymétrie du centre de gravité de l'équipement.

Applications spécifiques à un secteur — Conçues pour un usage industriel continu

Tableau 7 : Carte des applications industrielles
Industrie	Équipement	Source de vibrations	Valeur JGX-1278D-235B
Eau et eaux usées	Pompes centrifuges, surpresseurs d'aération, skids de dosage de produits chimiques	Déséquilibre de la roue, turbulence du fluide, résonance des tuyaux	Durabilité en environnement humide 24h/24 et 7j/7 ; résistant au H₂S ; zéro maintenance pour les stations sans pilote
CVC et réfrigération	Refroidisseurs, tours de refroidissement, centrales de traitement d'air, ventilateurs de condenseur	Pulsation du compresseur, déséquilibre du ventilateur, transmission structurelle	Toit résistant aux intempéries ; immunité aux cycles de température saisonniers ; aucune housse de protection n'est nécessaire
Air comprimé	Compresseurs rotatifs à vis et à pistons, séchoirs, réservoirs de réception	Forces d'inertie du piston, pulsation de la vis, résonance du récipient sous pression	Gère les chocs de couple de démarrage et les vibrations de fonctionnement continu au sein d'un seul appareil
Puissance distribuée	Groupes électrogènes diesel et gaz, modules de cogénération, microturbines	Impulsions d'allumage du moteur, déséquilibre du rotor, transitoires de charge	Tolérance de proximité à haute température ; résistance aux projections de carburant/huile ; construction incombustible
Mines et agrégats	Entraînements de concasseurs, cadres de cribles, motoréducteurs de convoyeurs, pompes à lisier	Chargement par impact, déséquilibre de la bande, pulsation du lisier	Résistant à l'abrasion ; aucun point de lubrification susceptible de se boucher ; exposition extérieure au site minier classée
Pétrole et gaz du secteur intermédiaire	Pompes de surpression de pipeline, patins de compteurs, panneaux d'actionneurs de vannes	Vibrations induites par le débit, pulsations de pression, événements de cavitation de la pompe	Tolérance totale à l'immersion dans les hydrocarbures ; compatibilité avec les zones dangereuses
Pâtes et papiers	Moteurs de raffinage, entraînements de calendrier, boîtiers de roulements de séchoir, enrouleurs	Déséquilibre de roulis, vibrations de la transmission, transitoires du système à vapeur	Endurance à haute humidité à température élevée ; résistant aux produits chimiques de blanchiment
Marin et portuaire	Boîtiers de commande de grue, entraînements de portique navire-terre, bases de moteurs de convoyeurs	Chargement par impact dû à la manutention des conteneurs, vibrations structurelles provenant des machines à proximité	Immunisé contre l'atmosphère saline ; gère les impacts multidirectionnels des cycles de manutention des conteneurs

Résumé des caractéristiques de performance

Sans entretien à vie :Aucune inspection programmée, aucun resserrage, aucune lubrification, aucun remplacement. Un contrôle visuel lors des rondes d'équipement de routine est tout ce qui est requis. Durée de vie projetée >25 ans dans des conditions nominales.
Réponse non linéaire à double action :Différentiel de rigidité de 2,33* entre les modes de vibration et de choc dans le sens vertical : rigide pour un fonctionnement quotidien, conforme pour les impacts transitoires. Un seul appareil effectue le travail d'un support vibrant et d'un amortisseur.
Amortissement hystérétique :Le mécanisme de friction Coulomb fournit 10 à 25 % de l'amortissement critique sans dashpots externes ni systèmes de masse réglés. L'amortissement est proportionnel à l'amplitude et s'autorégule sans contrôle externe.
Enveloppe thermique extrême :Plage de fonctionnement de -180°C à +300°C. Pas de fragilisation par le froid ; pas de ramollissement à chaud. Convient à tout, des glacières cryogéniques aux installations adjacentes aux turbines.
Résistance chimique universelle :Le 304 SS est inerte vis-à-vis des hydrocarbures, des solvants, des fluides hydrauliques, des carburants, de l'eau de mer, des acides (dilués), des alcalis et des agents de nettoyage industriels, y compris les régimes CIP.
Dégradation progressive :Les isolateurs de câbles métalliques échouent gracieusement. La rupture d'un toron de fil individuel est visuellement apparente lors d'une inspection de routine des mois ou des années avant que la capacité de charge fonctionnelle ne soit compromise, ce qui permet un remplacement planifié et basé sur l'état plutôt qu'une intervention d'urgence.
100% recyclable :Câble inox + barres aluminium ou inox. Aucun déchet caoutchouc-métal lié nécessitant une élimination spécialisée. Aucune particule d'élastomère ne pénètre dans le flux de déchets pendant le service ou en fin de vie.

Directives d'installation

Planéité des fondations :Obtenez une planéité ≤0,5 mm sur chaque empreinte de barre. Utilisez des cales métalliques (de préférence en acier inoxydable) si nécessaire.
Spécification de fixation :M8 * 1,25, note 8,8 minimum. Rondelle plate sous tête, rondelle élastique sous écrou. Pour les barres en acier inoxydable : utiliser des fixations A4-80 (316 SS) pour éliminer le potentiel galvanique.
Couple :18-22 N·m (barres en aluminium) ; 25-30 N·m (barres en acier inoxydable). Utilisez une clé dynamométrique calibrée.
Alignement:Déviation angulaire maximale de ±2° entre les plans de montage supérieur et inférieur après le couple final.
Autorisation:Maintenez un espace ≥ 15 mm autour de l'assemblage de câbles dans toutes les directions pour permettre une enveloppe de déformation complète.
Quantité:Poids total de l'équipement (N) ÷ charge cible par isolateur (94-165 N pour 235B) = nombre minimum d'isolateurs. Arrondissez au nombre pair supérieur pour une distribution symétrique.

Foire aux questions

Q : Quel est le délai de récupération pour choisir des isolateurs de câble métallique plutôt que des supports en caoutchouc ?: Pour la plupart des installations industrielles, le point de croisement se situe aupremier intervalle de remplacement programmépour les supports en élastomère, généralement 3 à 5 ans après l'installation initiale. À ce stade, le coût évité des supports de remplacement, de la main-d'œuvre pour le remplacement et des temps d'arrêt de production dépasse le prix initial du JGX-1278D-235B. À partir de la cinquième année, les isolateurs de câbles métalliques génèrent de pures économies. Pour les installations éloignées ou difficiles d'accès où le coût logistique d'une visite de service est élevé, le retour sur investissement peut être immédiat, dès le premier jour de l'installation.
Q : Puis-je utiliser ces isolateurs à l’extérieur sans aucune protection contre les intempéries ?: Oui. La construction entièrement métallique ne nécessite aucune housse de protection, bottes ou abris. Pour les installations extérieures à moins de 5 km du littoral ou dans des atmosphères industrielles lourdes, nous recommandons l'option barre en acier inoxydable (Config C) pour maximiser la résistance à la corrosion. Pour une utilisation intérieure et extérieure standard, les barres en aluminium anodisé dur (configuration B) offrent une excellente durabilité à long terme.
Q : Comment puis-je savoir si le poids de mon équipement est adapté au JGX-1278D-235B ?: Calculez le poids supporté par point de montage. S'il se situe entre 9,5 kg et 17 kg par isolateur (environ 94-165 N), le JGX-1278D-235B est un choix approprié. Pour les charges supérieures ou inférieures à cette plage, sélectionnez un modèle différent de la série JGX-1278. Nos ingénieurs d'application fournissent une vérification de charge gratuite pour toutes les demandes de devis : partagez simplement le poids de votre équipement et la disposition de montage.
Q : Le câble en acier inoxydable a-t-il parfois besoin d'être lubrifié ?: Non. Le mécanisme d’amortissement repose surfrottement secentre les brins de fils en acier inoxydable. La lubrification serait en faitréduireperformances d'amortissement en abaissant le coefficient de frottement inter-brins. Le câble doit rester sec et exempt de toute graisse, huile ou revêtement appliqué sur les surfaces de contact des torons. Si le câble est contaminé par des fluides de traitement, un simple essuyage avec un solvant suffit pour restaurer toutes les performances : aucun démontage ni remplacement n'est nécessaire.
Q : Que se passe-t-il si un isolateur est surchargé au-delà de sa capacité nominale ?: Le JGX-1278D-235B présente une caractéristique de durcissement progressif : à mesure que la déformation augmente, la rigidité augmente de manière non linéaire, offrant ainsi une protection inhérente contre les surcharges. Une brève surcharge (par exemple, lors de l'installation de l'équipement ou un événement transitoire) provoquera une déviation supplémentaire mais n'endommagera pas de manière permanente l'isolateur : le câble revient à sa géométrie d'origine une fois la surcharge supprimée. Cependant, une surcharge prolongée au-delà de la capacité statique nominale accélérera l'usure des torons de fil et doit être évitée grâce à un dimensionnement approprié. En cas de doute, sélectionnez le prochain modèle mieux noté de la famille JGX-1278.
Q : Ces isolateurs sont-ils adaptés aux applications sismiques ?: Oui. La capacité d'amortissement multidirectionnel et la courbe de rigidité non linéaire rendent les isolateurs à câble métallique bien adaptés à la protection sismique des équipements. Le JGX-1278D-235B offre une isolation simultanée dans les trois axes de translation, ce qui est essentiel lors d'événements sismiques où le mouvement du sol comporte à la fois des composantes horizontales et verticales. Pour les applications sismiques spécifiques, veuillez fournir les paramètres sismiques de base de conception de votre projet (accélération spectrale, plage de fréquences prédominante) et notre équipe d'ingénieurs vérifiera l'adéquation ou recommandera une configuration optimisée.

Normes de qualité et de fabrication

Les isolateurs JGX-1278D-235B sont fabriqués sousISO 9001:2015gestion de la qualité avec les contrôles de production suivants :

Matériel entrant :Certification d'usine pour le fil SS 304 (ASTM A313/A313M), la barre d'aluminium 6061-T6 (ASTM B221/B221M)
Enroulement du câble :Enroulement hélicoïdal contrôlé par CNC avec acquisition des données de tension en temps réel (± 5 % de la valeur nominale)
Sertissage :Presse hydraulique avec contrôle force-déplacement ; cartographie du contrôle statistique des processus (SPC) par lot de production
Dimensionnel :Vérification par machine à mesurer tridimensionnelle (MMT) de la position du trou, de la géométrie du fraisage et de la classe de filetage
Performance:Test de flexion et de charge statique d'acceptation par lot à AQL 1,0, niveau normal II selon la norme ISO 2859-1
Anodisation :Vérification de l'épaisseur du revêtement selon la norme ISO 2360 ; qualité du joint selon ISO 2143 (test par points de colorant)

À propos de Xi'an Hoan Microwave Co., Ltd.

Depuis notre création en 2005, Xi'an Hoan est devenu un spécialiste reconnu internationalement dans les solutions d'isolation des vibrations, d'absorption des chocs et de dissipation d'énergie. Opérant depuis notre siège social à Shaanxi, en Chine, notre équipe de plus de 500 personnes, dont plus de 100 professionnels de l'ingénierie, de la fabrication et de la qualité, sert des clients dans plus de 35 pays dans les secteurs des machines industrielles, du CVC commercial, des télécommunications, de la production d'électricité, du transport ferroviaire, des systèmes marins et des équipements médicaux.

Notre usine de fabrication certifiée ISO 9001 : 2015 comprend des centres d'usinage CNC, des stations d'enroulement de câbles automatisées, des cellules de sertissage hydrauliques et des lignes de production contrôlées par ordinateur fonctionnant dans des environnements climatisés. Nous maintenons un programme de R&D actif axé sur les matériaux d'amortissement avancés, la modélisation de la dynamique structurelle non linéaire et l'optimisation des isolateurs spécifiques à l'application, ce qui nous permet de prendre en charge à la fois les commandes de produits standard et les solutions d'isolation entièrement personnalisées pour les exigences uniques des clients.

Demander un devis ou une consultation technique :Partagez les spécifications de votre équipement (poids pris en charge, encombrement de montage, environnement d'exploitation et objectifs d'isolation des vibrations) et notre équipe d'ingénierie d'applications vous fournira une recommandation sur mesure de la série JGX-1278 avec vérification gratuite de la répartition de la charge, généralement dans un délai d'un jour ouvrable.

Les étiquettes:

Isolateur de vibrations de câble métallique JGX-1598D-428B, amortissement par friction sans huile, sans fluage, pour la protection du transport

Obtenez le meilleur prix

JGX-1598D-428B Isolateur de vibration par câble de fil de fer Montage d'isolation en acier inoxydable résistant au lavage chimique

Obtenez le meilleur prix

Isolateur de câble métallique à courbe de rigidité Non linéaire, support entièrement métallique écologique JGX-2228D-665B pour équipement industriel

Obtenez le meilleur prix

Isolateur de câble métallique Non magnétique cem-safe JGX-2228D-665B, support de Dissipation des chocs transitoires pour l'électronique de précision

Obtenez le meilleur prix

Amortisseur de vibrations pour câble métallique JGX-2228D-860B en acier inoxydable, longue durée de vie, amortisseur industriel

Obtenez le meilleur prix

Isolateur de vibrations à câble métallique JGX-2228D-860B, prototypage rapide, assemblage rapide, support antichoc personnalisable

Obtenez le meilleur prix

Isolateur de vibrations à câble métallique JGX-1598D-515B offrant une capacité de charge évolutive et une isolation du bruit solidien

Obtenez le meilleur prix

Amortisseur de vibration de câble métallique

Isolateur de vibration par cardan

Isolateur de vibration de la caméra

amortisseur en caoutchouc

Isolateur à ressort

Produits personnalisés

Filtre à bande passante SMA

Isolateurs à câbles circulaires

Isolateurs de vibration par câble

Isolateurs à câbles hélicoïdaux

Amortisseur de vibrations de câbles

Montures de choc à câbles

Filtre à bande passante de cavité

Valve d'évent

Amortisseur de vibration de câble métallique

Isolateur de vibration par cardan

Isolateur de vibration de la caméra

amortisseur en caoutchouc

Isolateur à ressort

Produits personnalisés

Filtre à bande passante SMA

Isolateurs à câbles circulaires

Isolateurs de vibration par câble

Isolateurs à câbles hélicoïdaux

Amortisseur de vibrations de câbles

Montures de choc à câbles

Filtre à bande passante de cavité

Valve d'évent

Détails des produits

JGX-1278D-235B Isolateur de câble filaire à entretien nul 235N Contrôle des vibrations de choc à double action 95 mm pour l'équipement

JGX-1278D-235B Isolateur de câble filaire à entretien nul 235N Contrôle des vibrations de choc à double action 95 mm pour l'équipement

Isolateur de câble métallique sans entretien

contrôle des vibrations des chocs à double action

support de choc de câble permettant d'économiser une durée de vie

Isolateur de vibrations à câble métallique sans entretien JGX-1278D-235B — Absorption des chocs à double action et réduction des coûts à vie pour les machines industrielles

Le véritable coût de l’isolation contre les vibrations – Pourquoi le prix d’achat n’est pas la bonne mesure

Amortissement à double action : comment un seul appareil gère à la fois les événements de vibration et de choc de routine

Mode 1 : Amortissement continu des vibrations (fonctionnement normal)

Mode 2 : Absorption des chocs transitoires (événements d'impact)

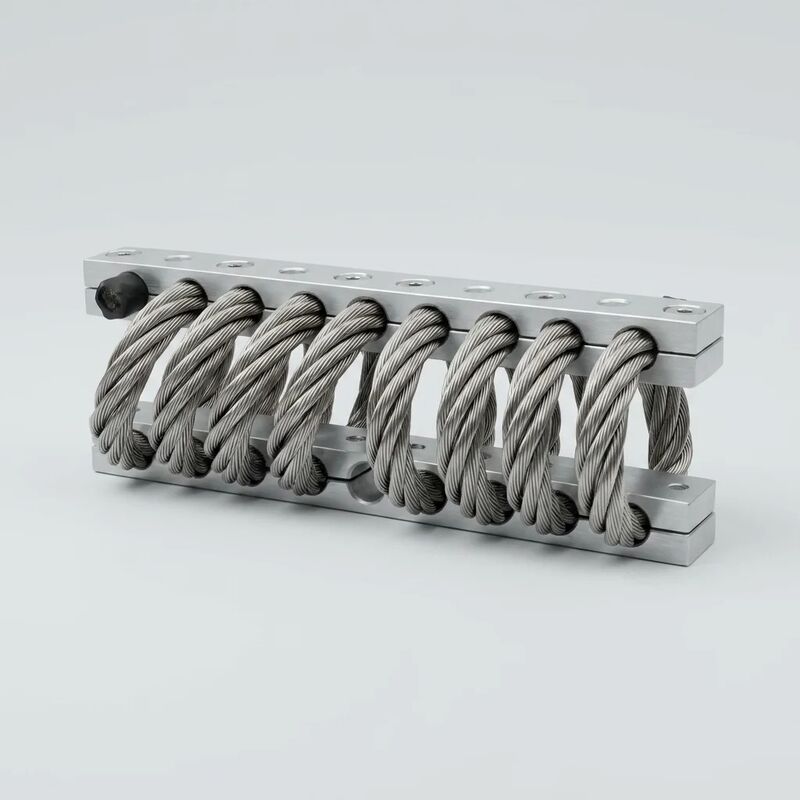

JGX-1278D-235B — Données complètes de performances multi-axes

Spécifications dimensionnelles et détails de l'interface

Durabilité spécifique à l'environnement - là où l'installation et l'oubli sont les plus importants

Guide de sélection des matériaux des barres de soutènement

Référence de la série complète JGX-1278

Applications spécifiques à un secteur — Conçues pour un usage industriel continu

Résumé des caractéristiques de performance

Directives d'installation

Foire aux questions

Normes de qualité et de fabrication

À propos de Xi'an Hoan Microwave Co., Ltd.
