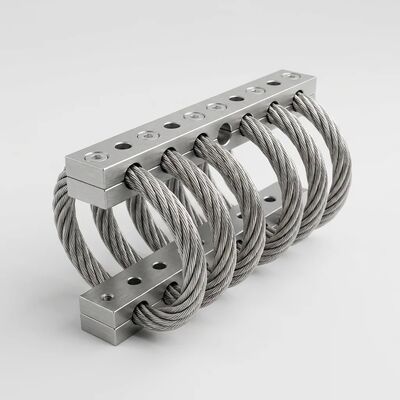

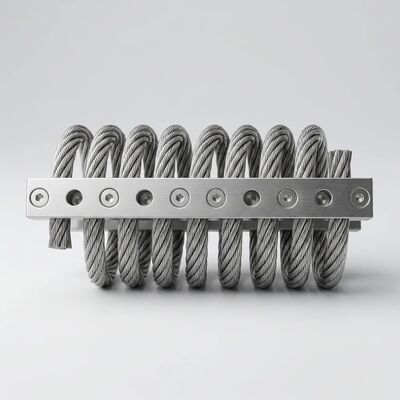

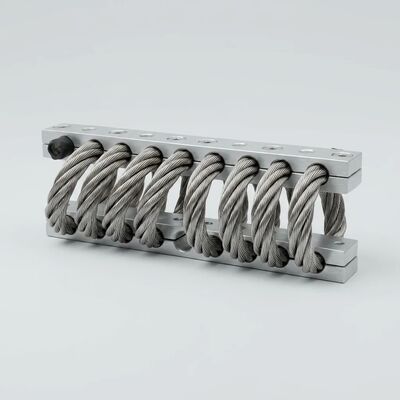

Isolateur de câble métallique multidirectionnel 3D, charge 292N, hauteur de 89mm, pour équipement de précision, amortissement des chocs, JGX-1278D-292B

JGX-1278D-292B — Charges nominales multi-axes complètes

Le tableau suivant présente les données de charge-déformation et de rigidité entièrement caractérisées pour les trois orientations de chargement principales. Ces valeurs sont dérivées de tests de type II conformément à la méthodologie équivalente MIL-STD-810, adaptée aux applications commerciales-industrielles :

Science des matériaux : construction entièrement métallique et dégradation des polymères

Le JGX-1278D-292B contientzéro élastomère, zéro adhésif, zéro fluide hydraulique et zéro joint collé. Chaque composant, du câble en acier inoxydable 304 toronné 7*19 aux barres de retenue en aluminium 6061-T6 usinées avec précision ou en acier inoxydable 304, est métallique. Cette stratégie en matière de matériaux ne concerne pas simplement la durabilité ; il élimine toutes les voies de dégradation connues qui limitent la durée de vie de l'isolateur élastomère :

Dimensions physiques et interface mécanique

Domaines d'application — Solutions d'isolation spécifiques à l'industrie

Options de configuration des barres de retenue

Série JGX-1278 — Gamme complète de modèles pour la sélection de charges

Caractéristiques de performance de base

• Zéro fluage et pas de vieillissement :Le câble en acier inoxydable 304 fonctionne dans sa région élastique à la charge nominale. Pas de déformation permanente, pas de déformation rémanente en compression, pas de raidissement ou d'assouplissement progressif dans le temps.
• Courbe de rigidité non linéaire :Réponse initiale douce pour une isolation fine des vibrations ; raidissement progressif à mesure que la déformation augmente, offrant une protection inhérente contre les surcharges sans butées mécaniques.
• Amortissement hystérétique élevé :La friction coulombienne entre les brins de fil offre des taux d'amortissement de 10 à 25 % de la valeur critique. Aucun dashpot externe, amortisseur de masse réglé ou système de contrôle actif n'est requis.
• Large plage de température :Propriétés mécaniques constantes de -180°C (cryogénique) à +300°C (élevé). Aucune fragilisation à basse température ; pas de ramollissement ni de fluage à haute température.
• Résistance chimique :Le type 304 SS est inerte vis-à-vis des hydrocarbures, des solvants chlorés, des fluides hydrauliques, des huiles lubrifiantes, des acides et alcalis dilués, de l'eau de mer, de l'ozone et des rayons UV.
• Indication d'usure progressive :Contrairement aux supports en caoutchouc qui peuvent se déchirer de manière catastrophique, les isolateurs de câbles métalliques présentent une usure visible des torons (rupture de fil individuel) bien avant toute défaillance fonctionnelle, ce qui permet des décisions de remplacement basées sur l'état plutôt que sur le calendrier.

Directives d'installation

1. Préparation de la surface de montage :Assurer la planéité à moins de 0,5 mm sur toute l’empreinte de la barre. Utilisez des cales en acier inoxydable si nécessaire. N'utilisez jamais de cales en plastique qui pourraient glisser sous la charge.
2. Spécification de fixation :Boulons M8 * 1,25, qualité minimale 8,8. Inclut une rondelle plate sous la tête du boulon et une rondelle de blocage à ressort sous l'écrou. Pour les installations de barres en acier inoxydable dans des environnements corrosifs, spécifiez des fixations A4-80 (type 316) pour correspondre à la résistance à la corrosion du matériau de la barre.
3. Couple de serrage :18-22 N·m pour les configurations de barres en aluminium ; 25-30 N·m pour les configurations de barres en acier inoxydable. Utilisez toujours une clé dynamométrique calibrée : un couple excessif peut déformer la barre et altérer la géométrie de prétension du câble.
4. Vérification de l'alignement :Confirmez le parallélisme entre les plans de montage supérieur et inférieur à ±2° après le couple final. Un désalignement au-delà de cette tolérance provoque une charge inégale des torons et réduit les performances d'amortissement.
5. Enveloppe de liquidation :Assurez un espace libre minimum de 15 mm dans toutes les directions autour de l'assemblage de câbles pour permettre une déformation maximale sans contact avec les structures adjacentes.
6. Détermination de la quantité :Poids total de l'équipement (N) ÷ charge cible par isolateur (N) = nombre minimum d'isolateurs. Arrondissez au nombre pair le plus proche pour une répartition symétrique du poids. Exemple : un ensemble d'équipements 600 N ÷ 150 N par isolateur = 4 isolateurs minimum. Installez-les par paires dans les coins symétriquement opposés.

Foire aux questions

Q : Comment le JGX-1278D-292B se compare-t-il aux supports en caoutchouc pour l'isolation des vibrations du compresseur ?

Contrairement aux supports en caoutchouc qui se raidissent progressivement sous le cycle thermique typique des applications de compresseur, le JGX-1278D-292B entièrement métallique conserve une rigidité constante tout au long de sa durée de vie. La caractéristique de rigidité non linéaire gère également les chocs de couple de démarrage du compresseur, qui peuvent déplacer ou déchirer les supports en caoutchouc, sans dégradation. Plus important encore, pour les stations de compression éloignées, il n'y a pas d'intervalle de maintenance programmé : installez-le une fois et l'isolateur durera généralement plus longtemps que le compresseur qu'il protège.

Q : Quelle est la durée de vie prévue de cet isolateur de câble métallique ?

Dans des environnements industriels normaux (intérieur, climat modéré, charge nominale dans la plage de conception), le JGX-1278D-292B a une durée de vie prévue supérieure à 25 ans. Le câble en acier inoxydable fonctionne en dessous de sa limite de fatigue aux charges statiques nominales, et le mécanisme d'amortissement par friction ne génère pas de chaleur interne significative. Le principal facteur limitant la durée de vie, le cas échéant, est l'usure cumulative des brins de fil due à des vibrations à cycle extrêmement élevé et à forte amplitude, qui deviennent visuellement apparentes bien avant que les performances fonctionnelles ne soient compromises.

Q : Cet isolateur peut-il être utilisé dans des applications extérieures sans protection contre les intempéries ?

Oui. Contrairement aux supports en élastomère qui nécessitent des housses ou des abris de protection pour empêcher la dégradation par les UV et l'ozone, le JGX-1278D-292B entièrement métallique ne nécessite aucune protection contre les intempéries. Pour les installations extérieures côtières ou marines, nous recommandons l'option de barre en acier inoxydable (configuration C) pour éliminer tout potentiel de corrosion galvanique entre des métaux différents dans des environnements de brouillard salin.

Q : Comment puis-je déterminer le nombre correct d’isolateurs pour mon équipement ?

Divisez le poids total de votre équipement (en Newtons) par la charge cible par isolateur (nous recommandons 40 à 70 % du maximum nominal : 117 à 204 N pour le JGX-1278D-292B). Pour les équipements dont le centre de gravité est inégal, fournissez à nos ingénieurs un diagramme de répartition du poids et nous calculerons gratuitement la quantité et l'emplacement requis pour chaque point d'appui.

Q : Une lubrification ou un entretien est-il requis ?

Non. Le JGX-1278D-292B est un appareil entièrement passif et sans lubrification. Le mécanisme d'amortissement repose sur un frottement solide et sec entre les brins de fil d'acier inoxydable : il n'y a pas de surfaces d'appui coulissantes, pas de cavités de lubrifiant scellées et aucun composant nécessitant un entretien périodique. Une inspection visuelle annuelle lors des visites de routine de l'équipement est suffisante pour confirmer le bon fonctionnement de l'équipement.

Assurance qualité et fabrication

Chaque JGX-1278D-292B est produit sous unISO 9001:2015système de gestion de la qualité certifié. Les contrôles de fabrication comprennent :

• Traçabilité des matières premières :Certification de test d'usine complète pour le fil SS 304 selon ASTM A313/A313M et la barre d'aluminium 6061-T6 selon ASTM B221/B221M
• Enroulement du câble :Enroulement hélicoïdal contrôlé par CNC avec surveillance de la tension en temps réel (± 5 % de la valeur nominale)
• Processus de sertissage :Sertissage hydraulique avec contrôle force-déplacement ; Données SPC enregistrées et tendances par lot de production
• Vérification dimensionnelle :Inspection CMM des dimensions critiques des barres de retenue : position du trou, profondeur et angle du fraisage, forme et classe du filetage
• Validation des performances :Tests de flexion et de charge statique d'acceptation par lot selon AQL 1.0, niveau d'inspection normal II
• Finition superficielle :Épaisseur d'anodisation mesurée selon la norme ISO 2360 (méthode par courants de Foucault) pour les configurations de barres en aluminium
