L'isolateur de vibration par câble de fil IIoT, intégration de capteurs, prêt pour les zones dangereuses ATEX JGX-1276D-140B

Isolation des vibrations compatible IIoT pour les environnements industriels intelligents

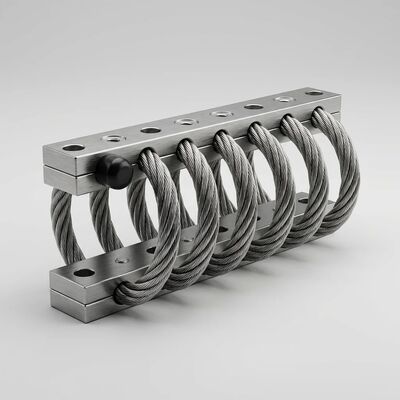

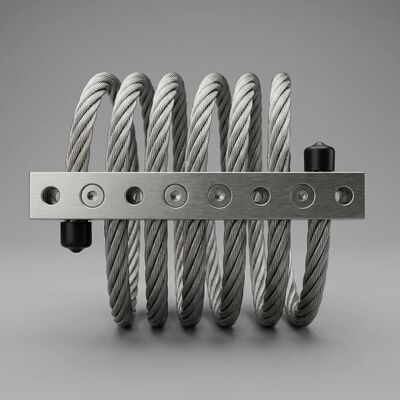

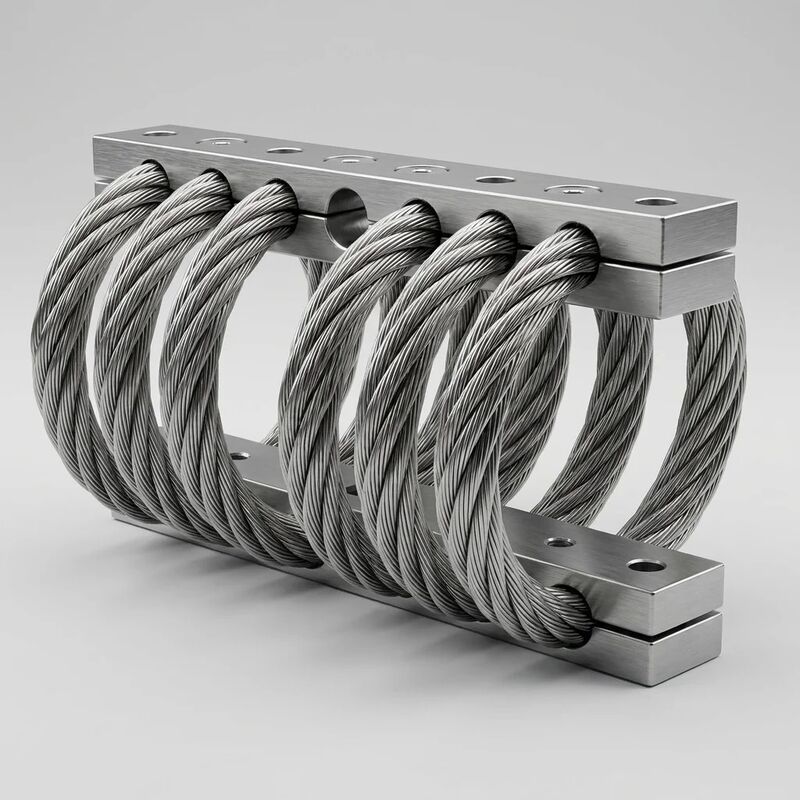

LeJGX-1276D-140BL'isolateur de vibrations à câble métallique comble le fossé entre le contrôle mécanique des vibrations et les écosystèmes industriels numériques. En tant que membre spécialisé de la série éprouvée JGX-1276, cet isolateur de câble en acier inoxydable à 6 boucles et de 12,7 mm de diamètre prend en charge jusqu'àCharge statique de 140 kgpar support tout en comportant des interfaces intégrées pour les capteurs de vibrations, les accéléromètres et les transducteurs de surveillance d'état — permettant une maintenance prédictive en temps réel sans mise à niveau supplémentaire.

La construction entièrement métallique élimine entièrement les matériaux d'amortissement organiques, ce qui rend le JGX-1276D-140B intrinsèquement sûr pour les environnements désignés ATEX. Les torons de fil en acier inoxydable 304 enfilés dans des barres de retenue en alliage d'aluminium 6061-T6 créent un assemblage sans entretien qui résiste aux atmosphères corrosives, aux températures extrêmes et à l'exposition aux produits chimiques sans dégradation des performances.

Spécifications techniques

Avantages opérationnels clés

• Prêt pour l'intégration du capteur IIoT :Les points de montage préconçus acceptent les accéléromètres industriels standard (type IEPE 100 mV/g), les capteurs de vitesse et les transmetteurs de vibrations alimentés en boucle 4-20 mA — se connectant directement à votre API, SCADA ou tableaux de bord de surveillance d'état existants dans le cloud sans fabrication de supports personnalisés.
• Compatibilité des zones dangereuses ATEX :La construction entièrement métallique, sans étincelles et sans composants organiques élimine les sources d'inflammation dans les atmosphères potentiellement explosives - adaptée aux environnements pétroliers et gaziers en amont, aux opérations de raffinage, au traitement chimique et aux environnements de poussière combustible.
• Décroissance rapide des vibrations :Un rapport d'amortissement C/Cc > 15 % garantit que l'énergie perturbatrice se dissipe en 2 à 3 cycles d'oscillation, protégeant ainsi les instruments sensibles des erreurs de mesure induites par la résonance et de la fatigue structurelle.
• Durabilité sans entretien :Pas de caoutchouc à craquer, pas de fuite de liquide, pas de joints à remplacer. Le câble en acier inoxydable conserve des propriétés mécaniques constantes tout au long d'une durée de vie de plus de 20 ans sans réglage ni lubrification.
• Protection multi-axes :Isole simultanément les vibrations et les chocs dans les directions de compression, de cisaillement et de roulis, éliminant ainsi le besoin de dispositifs de retenue latéraux ou d'amortisseurs séparés qui compliquent l'installation.
• Immunité environnementale :Insensible au brouillard salin, aux solvants industriels, aux fluides hydrauliques, à l'ozone, aux rayons UV et à la croissance fongique. Idéal pour les plateformes offshore, les installations côtières et les environnements tropicaux.

Scénarios d'application typiques

Options de configuration de montage

Le JGX-1276D-140B prend en charge plusieurs orientations de montage pour s'adapter à diverses configurations d'équipement :

• Support de base (compression) :Installation verticale standard où la charge repose directement sur les boucles de câbles — configuration la plus courante pour les patins de machines et les bases d'équipement.
• Support de compression à 45° :Installation en angle offrant une isolation verticale et latérale combinée pour les équipements soumis à des forces dynamiques multidirectionnelles tels que les compresseurs alternatifs.
• Support de cisaillement/rouleau :Montage horizontal pour les applications nécessitant une isolation latérale, couramment utilisé pour les équipements suspendus, les supports de tuyauterie et l'isolation des passerelles suspendues.

Sélection du traitement de surface

• Anodisation blanche (standard) :Traitement de surface électrochimique qui durcit la surface de la barre de retenue en aluminium tout en préservant son aspect métallique naturel. Convient aux environnements industriels intérieurs et généraux avec une exposition modérée à la corrosion.
• Anodisation dure (facultatif) :Processus d'anodisation avancé produisant une couche d'oxyde plus épaisse et plus foncée avec une résistance supérieure à l'abrasion. Recommandé pour les plateformes offshore, les installations côtières et les environnements de traitement chimique hautement corrosifs.

À propos de Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. est un fabricant certifié ISO 9001:2015 spécialisé dans les solutions d'isolation des vibrations et d'absorption d'énergie depuis 2005. Avec plus de 500 employés, dont une équipe d'ingénierie dédiée de plus de 100 spécialistes techniques, nous fournissons des isolateurs de câbles métalliques, des amortisseurs de friction et des systèmes d'absorption des chocs de précision à des clients industriels dans plus de 35 pays à travers le monde.

Nos produits servent divers secteurs, notamment le traitement chimique, la production d'électricité, l'automatisation industrielle, le pétrole et le gaz, le transport maritime, les systèmes ferroviaires et l'instrumentation de précision. Chaque isolateur est soumis à des tests rigoureux de déflexion de charge et à une inspection dimensionnelle avant expédition, garantissant des performances constantes qui respectent ou dépassent les spécifications publiées.

Contactez notre équipe d'ingénierie d'application pour discuter de vos besoins spécifiques en matière d'isolation contre les vibrations, demander une courbe charge-déflexion personnalisée pour la configuration de votre équipement ou obtenir un devis pour des commandes en volume avec des options de traitement de surface sur mesure.
