L'atténuation à basse fréquence du câble à corde de choc monté à l'épreuve du vandalisme conception lourde JGX-1276D-280B

Atténuation révolutionnaire des vibrations basse fréquence pour les infrastructures critiques

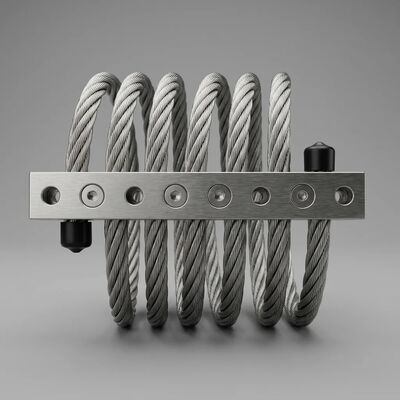

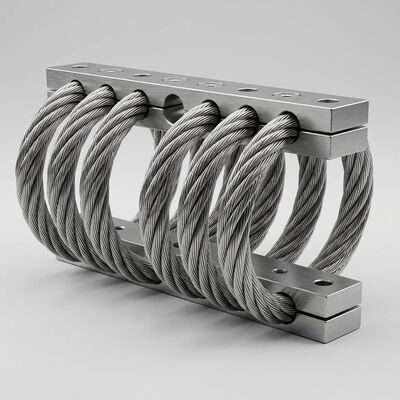

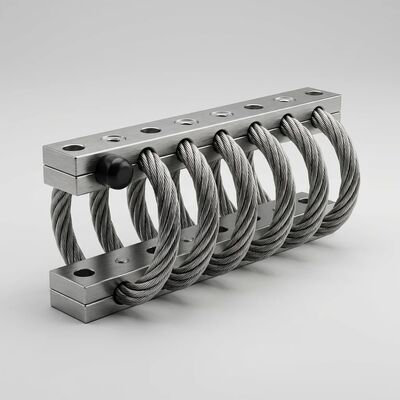

LeJGX-1276D-280BL'isolateur de vibrations à câble métallique offre des performances d'atténuation des basses fréquences exceptionnelles que les supports en élastomère conventionnels ne peuvent égaler. En tant que membre de la plus grande capacité de la série JGX-1276, cet isolateur de câble en acier inoxydable à 6 boucles et de 12,7 mm de diamètre prend en charge jusqu'àcharge statique de 280 kgtout en offrant une isolation efficace contre les vibrations des fréquences aussi basses que5-8 Hz- une réussite technique importante étant donné que les supports traditionnels amplifient généralement les entrées inférieures à 10 Hz plutôt que de les atténuer.

Le mécanisme de friction inter-brins unique au sein du câble en acier inoxydable de construction 7x19 dissipe l'énergie vibratoire basse fréquence sans nécessiter les grandes déflexions statiques qui compromettent la stabilité de l'équipement dans les systèmes à ressorts. Cela permet au JGX-1276D-280B de protéger les grandes machines rotatives, les systèmes structurels et les équipements d'infrastructure sensibles contre les oscillations induites par le vent, les micro-tremblements sismiques et les vibrations du trafic au sol.

Spécifications techniques

Avantages opérationnels clés

• Percée en matière d'atténuation des basses fréquences :Isole efficacement l'énergie vibratoire dans la plage de 5 à 8 Hz – une bande de fréquences où les supports en caoutchouc et les ressorts hélicoïdaux conventionnels amplifient généralement plutôt qu'atténuent. Cette capacité est essentielle pour protéger les structures hautes des oscillations induites par le vent, isoler les grandes machines tournantes des forces de déséquilibre à faible régime et découpler les composants électroniques sensibles des vibrations du trafic au sol.
• Sécurité physique anti-vandalisme :Les attaches de sécurité inviolables, la construction dense entièrement métallique et l'architecture entièrement fermée résistent aux tentatives non autorisées de démontage, de coupe, de levier et d'impact dans les installations accessibles au public ou à distance. Aucun composant en caoutchouc ou en polymère exposé qui pourrait être tranché, brûlé ou attaqué chimiquement.
• Suppression des oscillations rapides :Un rapport d'amortissement C/Cc > 15 % dissipe l'énergie de résonance en 2 à 3 cycles d'oscillation, empêchant ainsi l'accumulation soutenue de vibrations qui entraîne une fatigue structurelle, un desserrage des joints boulonnés et une défaillance des composants électroniques dans les équipements d'infrastructure critiques.
• Durée de vie sans entretien :Contrairement aux amortisseurs hydrauliques nécessitant des changements de fluide ou aux supports en caoutchouc nécessitant un remplacement périodique en raison du fluage et du vieillissement, le JGX-1276D-280B entièrement métallique conserve des propriétés mécaniques constantes tout au long d'une durée de vie opérationnelle de plus de 20 ans sans aucune intervention de maintenance.
• Durabilité extérieure par tous les temps :La résistance éprouvée à plus de 1 000 heures d'exposition au brouillard salin, aux rayons UV continus, aux pluies acides, à l'ozone et à la croissance biologique garantit des performances fiables dans les environnements côtiers, tropicaux, désertiques et arctiques sans enceintes de protection.
• Isolation multidirectionnelle :L'atténuation simultanée des vibrations dans les axes de compression, de cisaillement et de roulis élimine le besoin de dispositifs de retenue latéraux séparés, réduisant ainsi la complexité de l'installation et les points de défaillance potentiels des amortisseurs.

Scénarios d'application typiques

Options de configuration de montage

Le JGX-1276D-280B prend en charge des configurations de montage flexibles pour s'adapter à diverses contraintes d'installation :

• Support de compression (vertical) :Charge appliquée perpendiculairement au plan du câble — configuration standard pour les bases d'équipement, les ensembles montés sur patins et les groupes électrogènes.
• Support de compression à 45° :Orientation angulaire combinant des composants d'isolation verticaux et horizontaux — optimale pour les machines alternatives produisant des forces dynamiques multidirectionnelles.
• Support de cisaillement/rouleau (horizontal) :Charge appliquée parallèlement au plan du câble — recommandée pour l'isolation des équipements suspendus, l'amortissement des supports de tuyaux et les applications de retenue latérale.

Sélection de la configuration matérielle

• Barres de retenue en acier inoxydable (standard pour l'extérieur) :Résistance maximale à la corrosion et sécurité physique. Recommandé pour les installations côtières, offshore et extérieures sans surveillance où l'exposition environnementale et la résistance au vandalisme sont des préoccupations.
• Barres de retenue en aluminium anodisé dur (option intérieure) :Plus léger avec une excellente protection contre la corrosion grâce à l'épaisse couche d'oxyde anodique. Convient pour l'isolation des équipements lourds en intérieur, les salles de machines CVC et les environnements contrôlés où la réduction du poids est une priorité.

Assurance qualité et tests

Chaque isolateur JGX-1276D-280B est soumis à un protocole de test complet avant expédition :

• Mesure de charge statique-déformation en compression, compression à 45° et orientations cisaillement/roulis
• Caractérisation de l'amortissement via la méthode de décrémentation logarithmique sur la plage de température nominale
• Inspection dimensionnelle de toutes les positions des trous de montage, du parallélisme des barres et de la géométrie des boucles de câbles
• Vérification de la qualité du traitement de surface, y compris l'épaisseur du revêtement et les tests d'adhérence
• Traçabilité du numéro de série individuel reliant chaque isolateur à son certificat de test spécifique

À propos de Xi'an Hoan Microwave Co., Ltd.

Xi'an Hoan Microwave Co., Ltd. est à la pointe de l'ingénierie d'isolation contre les vibrations depuis 2005. Notre installation certifiée ISO 9001:2015 combine l'usinage CNC en interne, le formage automatisé de câbles et les tests de précision de déflexion de charge pour fabriquer des isolateurs de câbles métalliques qui répondent systématiquement aux spécifications de performances exigeantes pour les applications d'infrastructures critiques dans le monde entier.

Avec un effectif de plus de 500 professionnels, notre équipe d'ingénierie d'applications fournit une assistance avant-vente complète, y compris le calcul de la charge, l'optimisation des modèles de montage et la conception de configuration personnalisée. Nous exportons dans plus de 35 pays, au service des opérateurs de télécommunications, des autorités ferroviaires, des services publics des eaux, des sociétés de distribution d'électricité, des opérateurs maritimes et des entrepreneurs en services du bâtiment qui dépendent d'une isolation vibratoire fiable et sans entretien.

Contactez nos spécialistes de la protection des infrastructures pour discuter de vos besoins en matière d’isolation basse fréquence. Nous fournissons gratuitement une analyse de charge, une estimation de la réponse en fréquence et des propositions de configuration de montage personnalisées pour votre application spécifique de protection d'équipement.
