Isolateur de vibrations à câble métallique JGX-0400D-26A, durée de conservation infinie, pièces de rechange stratégiques, conception machinée avec précision

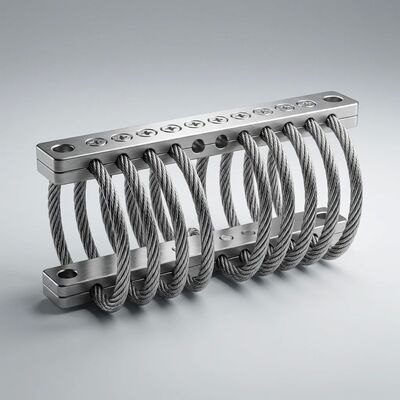

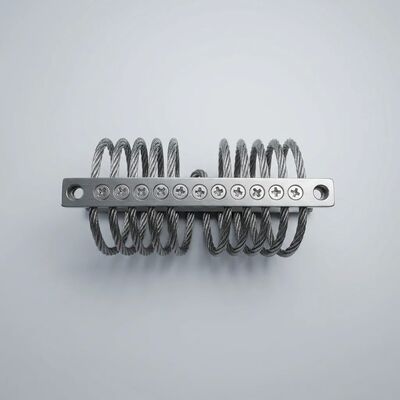

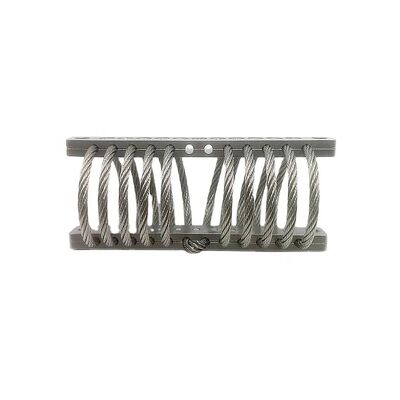

JGX-0400D-26A Isolateur de vibration de câbles

LeLe système de contrôle de l'équipement doit être conforme à l'annexe II.résolve deux problèmes auxquels les gestionnaires du cycle de vie des équipements sont confrontés quotidiennement: le coût caché du remplacement des pièces de rechange selon un calendrier,et l'écart de perception entre les performances fonctionnelles et la qualité de construction visible. Construit à partir de4.0 mm de câble en acier inoxydable 304(7*19 fils, 133 fils individuels par boucle de section transversale) dans une géométrie de 8 boucles formée par CNC et conçue pour26 kg de charge statique, cet isolant n'a pas de mécanisme de dégradation chimique, il se conserve indéfiniment sur une étagère d'entrepôt avec zéro changement de propriétés dynamiques.géométrie de boucle symétrique, et les barres de fermeture nette et usinée communiquent l'ingénierie de précision à un niveau visuel qui influence la confiance du client lors de l'inspection des équipements et des essais d'acceptation en usine.

Une durée de conservation infinie: la chimie et l'économie des pièces de rechange stratégiques

Les supports à vibration conventionnels créent une taxe logistique cachée: le remplacement par calendrier des pièces de rechange qui vieillissent sur l'étagère avant même d'être installées.Pour comprendre pourquoi le JGX-0400D-26A élimine ce coût, il est nécessaire d'examiner les différents mécanismes de dégradation qui affectent chaque type d'isolateur en stockage.:

• Des supports en caoutchouc naturel (NR):L'ozone atmosphérique attaque ces liaisons même en l'absence de stress mécanique.provoquant une fissuration de la surface (craquage de l'ozone) visible dans les 2 à 4 ans de stockage intérieurSimultanément, l'oxygène se diffuse dans le matériau en vrac, les chaînes se croisant progressivement et la rigidité augmentant.Les anti-ozone et les antioxydants retardent mais n'empêchent pas ces réactions; elles sont consommées stéchiométriquement et éventuellement épuisées
• Les montures en caoutchouc de silicone:Supérieur à NR en résistance à l'ozone et aux UV, le silicone subit néanmoins une liaison croisée graduelle post-curation à température ambiante.modification de la température de transition du verre et altération de la rigidité dynamiqueBien que la dégradation soit plus lente que celle du NR, la stabilité à 10 ans n'est pas garantie sans stockage climatisé et recertification dynamique périodique.
• Amortisseurs remplis de liquide:Les joints élastomères sont le maillon faible.Une fois que le joint se relâche au-dessous de son seuil de compression minimumLe liquide d'amortissement en silicone peut s'écouler, l'air peut être ingéré et la courbe force-vitesse de l'amortisseur change.
• JGX-0400D-26A (tout métal):La construction en acier inoxydable et en aluminium n'a aucune teneur en organiques, aucune chaîne de polymères à oxyder, aucun plastifiant à évaporer, aucun joint à prendre en compression.La couche passive d'oxyde de chrome sur les surfaces de fil électropolisé est thermodynamiquement stable à température ambianteLa seule exigence de stockage est de disposer de conditions intérieures (-10°C à +50°C, humidité relative inférieure à 85%) pour éviter l'accumulation de poussière et la condensation sur les surfaces des barres de serrage. Dynamic test data from isolators stored for 10+ years shows stiffness and damping values within 2% of original acceptance test measurements—within the measurement uncertainty of the test equipment itself

Les implications économiques sont importantes: une installation qui maintient 50 isolateurs de vibration de rechange pour les équipements tournants critiques, les remplaçant tous les 5 ans sur une base calendaire à 45 $ l'unité,dépense 450 $ par cycle de remplacement plus main-d'œuvreAu cours d'un cycle de vie de 20 ans de l'équipement, soit quatre cycles de remplacement et 1 800 $ pour les pièces uniquement,sans compter le temps d'ingénierie consacré à la révalidation des pièces de rechange provenant de lots de production potentiellement différentsAvec le JGX-0400D-26A, l'achat initial de pièces de rechange est le seul achat.

L'esthétique mécanique de précision

Dans les marchés des équipements B2B, la qualité visuelle fonctionne comme une heuristique pour la compétence générale de l'ingénierie.000 le système de production d'électricité avant de signer les documents d'acceptation remarquera des bords rugueuxLe JGX-0400D-26A est conçu pour être vu:

• Des fils de câble électropolisés:Le procédé d'électropolissage chimique dissout sélectivement les asperités de surface au niveau microscopique, éliminant les résidus de lubrifiant, les particules de fer de surface,et les micro-éboulements introduits lors des opérations de traçage et de jonction du filLa surface résultante est brillante, uniforme et microscopiquement lisse, ce qui élimine l'aspect gris terne du câble inoxydable non traité.ce traitement de passivation améliore la résistance à la corrosion des fosses en réduisant les sites d'inclusion de surface où l'attaque du chlorure commenceVisuellement, il crée un différentiel de qualité immédiatement apparent par rapport aux produits de câbles de qualité de base.
• La reproductibilité de l'enroulement contrôlé par CNC:Chacune des 8 boucles de câbles est formée sur une station d'enroulement CNC dédiée où le diamètre du mandrin, la tension d'alimentation, l'espacement de la boucle et le positionnement de la pince sont contrôlés numériquement.La géométrie résultante est visuellement symétrique avec des espaces inter-boucles cohérents et un rayon de courbure uniforme sans irrégularités formées à la main, pas d'espacement inégal, pas de boucles terminales déformées.Cette précision géométrique est à la fois une nécessité fonctionnelle (la géométrie de boucle uniforme assure un partage uniforme de la charge et une réponse dynamique prévisible) et un différenciateur visible
• Détails de la barre de serrage usinée:Les barres de serrage en aluminium sont usinées CNC à partir de billet plutôt que de fonte ou d'estampage, ce qui produit des ruptures de bords cohérentes, des surfaces de montage plates et des trous perforés positionnés avec précision.Les marques de modèle et de lot gravées au laser permettent une traçabilité permanente sans les problèmes de décoloration et de décoloration des étiquettes adhésivesL'ensemble se présente comme un composant de système spécialement conçu, et non comme un élément de catalogue générique.
• Apparence de l'installation:Lorsqu'il est monté, la symétrie visible de l'isolateur - espaces égaux, barres parallèles, matériel centré - indique que le concepteur de l'équipement a pris en compte chaque détail, jusqu'à l'interface d'isolation des vibrations.Pour les OEM dont les clients effectuent des essais d'acceptation d'usine ou des inspections d'installation sur site, cette qualité visible soutient directement le positionnement premium de l'équipement hôte

Stabilité mécanique à long terme: l'avantage de ne pas vieillir

Au-delà du stockage sur étagère, la résistance du JGX-0400D-26A à la dégradation dépendante du temps continue tout au long de sa durée de vie installée.Trois mécanismes fondamentaux qui modifient progressivement les performances des isolants à base de polymère sont structurellement absents de la conception entièrement métallique:

• Résistance à la rampe:Les matériaux viscoélastiques présentent une déformation continue sous une charge statique constante lorsque les chaînes de polymères se déroulent lentement et glissent l'une au-delà de l'autre.Un support en caoutchouc sous une précharge statique de 26 kg comprimera progressivementL'acier inoxydable, fonctionnant à un niveau de contrainte bien inférieur à son point de rendement, présente un comportement purement élastique:une déviation instantanée lors du chargementLa géométrie de montage établie lors de l'installation est la géométrie présente après une décennie de chargement continu
• Immunité environnementale:La couche de surface d'oxyde de chrome passif qui confère à l'acier inoxydable sa résistance à la corrosion est fondamentalement différente des revêtements appliqués.et l'auto-guérison si elle est rayéeLe chrome à la surface exposée réagit immédiatement avec l'oxygène atmosphérique pour former l'oxyde protecteur.et aucun risque de corrosion sous film provenant d'un défaut précis du revêtement- les performances corrosives de l'isolant dans les atmosphères marines, les environnements des usines chimiques et les installations à haute humidité sont inhérentes au matériau,ne dépendant pas d'un traitement de surface pouvant dégrader
• Fatigue La vie est certaine:Les alliages ferreux présentent une véritable limite de résistance à la fatigue, une amplitude de contrainte en dessous de laquelle aucune défaillance de la fatigue ne se produit quel que soit le nombre de cycles appliqués.Les 133 fils individuels dans chaque boucle de section transversale répartissent collectivement la contrainte de flexion de sorte que chaque fil fonctionne en dessous de ce seuil d'endurance dans des conditions de charge nominaleCeci est fondamentalement différent du comportement de fatigue à durée de vie finie des élastomères, où chaque cycle contribue progressivement à une défaillance éventuelle par accumulation de scission de la chaîne polymère.Un JGX-0400D-26A fonctionnant dans son enveloppe nominale n'a pas d'intervalle de remplacement par fatigue.

Les spécifications de la JGX-0400D-26A

Types d'équipements bénéficiant de programmes stratégiques de rechange

• Appareils de surveillance et de commande des turbines de centrales électriques à cycle combiné
• Résistant à l'usure et à la corrosion
• Panneaux de commande pour l'arrêt d'urgence des plates-formes de production offshore et pour l'extinction des incendies
• Générateur de secours hospitalier, commutateur automatique de transfert et boîtiers d'engrenages parallèles
• Centres de données CRAC et CRAH, régulateurs d'unités et systèmes de surveillance de la puissance
• Appareils de traitement des eaux municipales SCADA RTU

Partenariat avec WNRLN pour le soutien du cycle de vie

Le WNRLNLa norme ISO 9001 déclare:2015l'installation certifiée produit le JGX-0400D-26A avec une traçabilité complète du numéro de chaleur du matériau et une documentation d'essai dynamique spécifique au lot.Nous comprenons que les programmes stratégiques de pièces détachées exigent plus qu'un produit de qualité, ils exigent une continuité d'approvisionnement.Notre équipe peut établir des accords généraux de commande avec des sorties programmées,assurer la gestion des stocks des envois, et de maintenir une capacité de production dédiée à la disponibilité de pièces de rechange à long terme.Contactez notre équipe de soutien du cycle de vie dès aujourd'huipour discuter de votre stratégie de protection de l'équipement, demander des documents de validation de la durée de conservation ou organiser la livraison d'échantillons d'évaluation.
