JGX-0320D-17A Isolateur de vibration de câble de fil d'acier Assurance contre les chocs secondaires redondante Inspectabilité visuelle instantanée

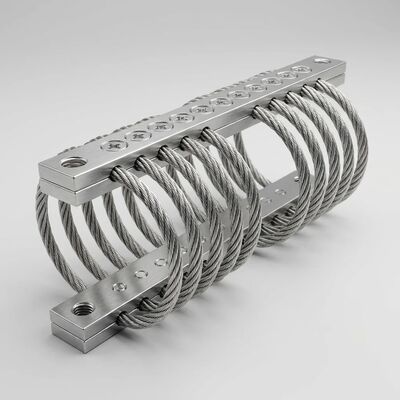

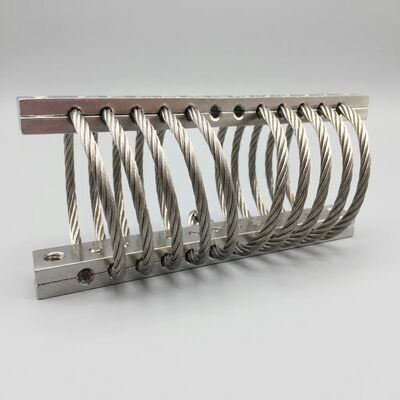

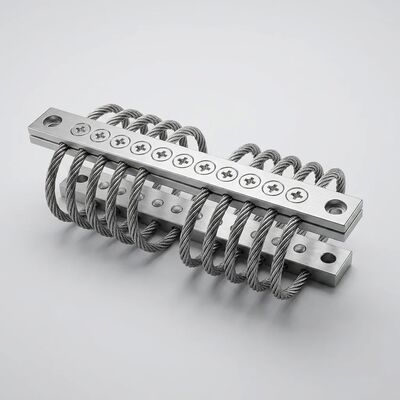

Isolateur de vibrations à câble métallique JGX-0320D-17A — Protection contre les chocs utilisable sur site avec redondance intégrée

LeJGX-0320D-17Acomble une lacune critique dans la conception de l’isolation des vibrations : que se passe-t-il lorsque l’élément amortisseur principal se dégrade en service ? Contrairement aux supports en élastomère scellés qui tombent en panne sans avertissement et aux isolateurs à ressort à trajet unique qui n'offrent aucune protection de secours, cet isolateur de câble métallique à 6 boucles intègreabsorption des chocs secondaire redondantedirectement dans son architecture de bobine. Fabriqué à partir deCâble métallique en acier inoxydable 304 de 3,2 mmavec finition électropolie, il supporte0,5 à 15 kgsur une plage de températures de fonctionnement de-40°C à +150°C, ce qui le rend adapté aux installations allant des équipements logistiques de stockage frigorifique aux périphériques du compartiment moteur à haute température.

Assurance contre les chocs secondaires redondants

Le principe de redondance est simple : avec 6 boucles de câble indépendantes travaillant en parallèle, la défaillance ou la fatigue d'une seule boucle n'effondre pas la capacité de protection de l'isolateur. Les 5 boucles restantes continuent de dissiper l'énergie cinétique à traversamortissement du frottement inter-brins— le mécanisme fondamental qui confère aux isolateurs à câble leur comportement d'amortissement hystérétique caractéristique. Cela signifie:

• Dégradation gracieuse: les performances d'amortissement diminuent progressivement plutôt que de manière catastrophique, offrant aux équipes de maintenance une fenêtre de service prévisible
• Aucun point de défaillance unique: chaque boucle fonctionne comme un élément de dissipation d'énergie indépendant, donc un défaut localisé ne peut pas se propager dans l'ensemble du système d'amortissement
• Sécurité intrinsèque: même dans le pire des cas de dommages partiels, l'âme du câble en acier conserve la connectivité structurelle, empêchant ainsi le découplage complet de l'équipement de sa base de montage

Cette architecture est particulièrement intéressante pourinstallations sans surveillance ou à distance— équipements de stations de base cellulaires, systèmes de surveillance offshore, matériel de signalisation au sol — où les intervalles d'inspection de routine peuvent s'étendre sur des mois et où l'accès physique est restreint.

Inspectabilité visuelle instantanée pour des audits rapides

Le JGX-0320D-17A est conçu pourinspection visuelle et sans outil. La géométrie exposée du câble métallique permet à un technicien d'évaluer l'état de l'isolateur en moins de 30 secondes en vérifiant trois indicateurs simples :

1. Symétrie de la bobine— toute déformation permanente, espacement irrégulier des boucles ou vrillage des torons de fil est immédiatement visible par rapport au profil hélicoïdal attendu
2. État des surfaces— la finition en acier inoxydable 304 électropolie révèle d'un seul coup d'œil les piqûres de corrosion, l'usure par frottement ou la rupture de brin, sans ressuage ni grossissement
3. Intégrité des pinces— les marques témoins de couple des barres de montage et la cohérence de l'écart entre les barres de serrage peuvent être vérifiées visuellement sans desserrer les fixations

Comparez cela aux supports en caoutchouc conventionnels, qui nécessitent un démontage pour inspecter le délaminage interne, ou aux amortisseurs remplis de liquide qui nécessitent un test de pression pour confirmer l'intégrité du joint. Le JGX-0320D-17A élimine les approximations et réduit considérablement le travail d'inspection : un seul technicien peut auditer un rack d'équipement entier en quelques minutes plutôt qu'en quelques heures.

Fiabilité à long terme grâce à la science des matériaux

La construction en acier inoxydable 304 du noyau d'amortissement offre unerésistance à la corrosionsans compter sur des revêtements de surface susceptibles de s'écailler ou de s'user. Lefinition électropoliepassive en outre la surface, éliminant les micro-bavures et la contamination de fer de surface introduites lors du tréfilage. Combiné avec leplage de fréquence naturelle de 8 à 15 Hzet untaux d'amortissement ≥15%, l'isolateur conserve sa signature dynamique grâce à une durée de vie prolongée. Les principales mesures de fiabilité comprennent :

• Évalué contre la fatigue pourplus de 10⁶ cycles de chargeà pleine cylindrée nominale
• Dérive du coefficient d'amortissement demoins de 5%durée de vie surestimée à la fatigue
• Aucun intervalle de remplacement prévudans des conditions normales de fonctionnement — remplacer sous condition et non selon le calendrier
• Durée de stockage dépassant10 ansdans des environnements intérieurs contrôlés sans dégradation des performances

Conçu pour ces environnements

• Armoires de stations de base de télécommunications et unités radio distantes
• Systèmes de surveillance et d'acquisition de données de plateformes offshore
• Coffrets de signalisation ferroviaire, compteur d'essieux et détecteurs de boîtes chaudes
• Panneaux de surveillance des vibrations des turbines de production d'électricité
• Mallettes de transport et de déploiement de matériel d'imagerie médicale
• Surveillance logistique de la chaîne du froid et supports de compresseurs frigorifiques

Engagement qualité du WNRLN

Chaque JGX-0320D-17A est fabriqué sousISO 9001:2015contrôles du système qualité avec certification complète des matériaux traçable aux numéros de chaleur du broyeur. Les tests par lots comprennent la mesure de la rigidité dynamique, la vérification du taux d'amortissement et l'inspection visuelle/dimensionnelle conformément aux normes d'acceptation internes. Nous maintenons un stock pour une expédition immédiate des quantités d'évaluation et de l'offrenombre de boucles et diamètres de fils personnaliséspour les exigences spécifiques aux OEM.Contactez notre équipe applicationspour discuter de votre projet — nous répondons généralement avec une proposition technique dans un délai d'un jour ouvrable.
