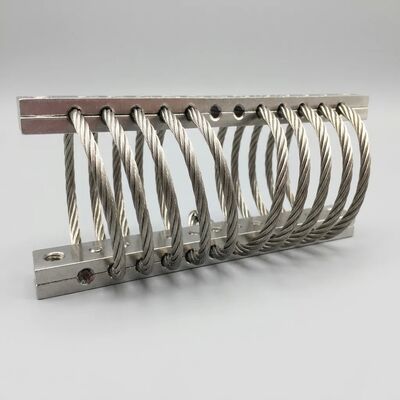

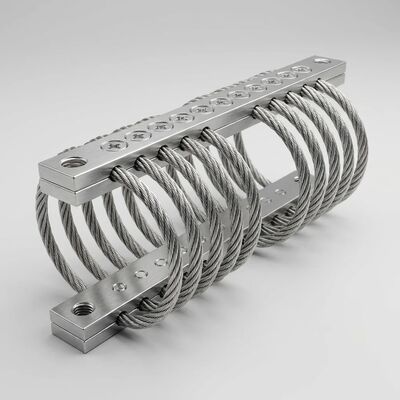

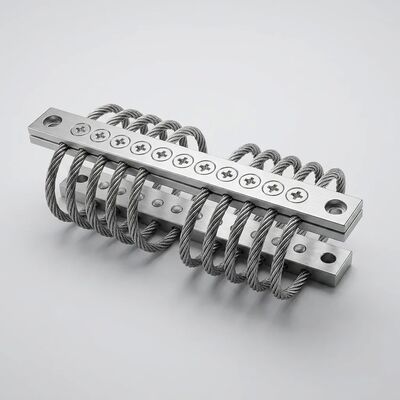

JGX-0320D-17A Isolateur contre les vibrations par câbles à haute charge/poids Conception compacte Montage omnidirectionnel

JGX-0320D-17A Isolateur de vibration par câble de câble

LeLe nombre total d'émissions de CO2 est déterminé par la méthode suivante:est un isolant de vibration de câbles de fil de fer conçu spécifiquement pour les installations à espace restreint qui exigent une atténuation des chocs sans compromis.Acier inoxydable 304Le noyau du câble avec un diamètre de fil de 3,2 mm, cet isolateur fournit uncapacité de charge de 0,5 à 15 kg par monturetout en occupant un volume d'enveloppe minime, résultat direct de l'optimisation de la géométrie de l'enroulement de la bobine et de l'espacement des pinces pour maximiser l'efficacité d'amortissement par unité de masse.

Proportion charge/poids élevée pour les espaces compacts

Les supports d'élastomère classiques et les isolants à ressorts à bobines sont un compromis entre la capacité de charge et la taille physique: plus ils supportent de poids, plus ils deviennent grands.Le JGX-0320D-17A rompt cette contrainteL'architecture de son fil de fer et de sa corde permet d'atteindre unRatio d'amortissement ≥15%à travers les trois axes de translation simultanément, avec ungamme de fréquences naturelles de 8 ∼ 15 HzCette densité de performance permet d'intégrer une protection contre les vibrations à spectre complet dans les compartiments d'avionique, les ensembles de cardans de drones,dispositifs médicaux de précision, et les contrôleurs industriels compacts applications où chaque millimètre de dégagement et chaque gramme de charge utile compte.

Une épreuve destructrice

Chaque lot de production du JGX-0320D-17A est validé parprotocoles d'essais destructeurs accélérésqui poussent les isolants à leurs limites mécaniques les plus extrêmes.

• Charge de traction finale jusqu'à défaillancesur le noyau du fil de fer, confirmant les marges de sécurité bien au-delà de la capacité nominale
• Épreuves cycliques de fatiguedépassant 106 renversements de charge au déplacement nominal maximal, avec une dégradation du coefficient d'amortissement mesurée à < 5% tout au long de la durée de vie du cycle
• Survie au chocsous des formes d'onde d'entrée à demi-sinus et à dent de scie, en vérifiant que l'accélération transmise maximale reste inférieure aux seuils de conception même après des événements à haute g répétés
• Résistance à la corrosion par pulvérisation salineselon les essais de pulvérisation de sel neutre (NSS) selon la norme ISO 9227, confirmant que la finition en acier inoxydable 304 électropolissée maintient son intégrité structurelle après plus de 96 heures d'exposition

Des rapports d'essais de tiers sont disponibles sur demande et permettent une traçabilité complète des valeurs de chaleur des matières premières jusqu'aux essais finaux d'acceptation.

Montage omnidirectionnel et indépendant de l'orientation

La géométrie symétrique de la corde de fil hélicoïdale à 6 boucles est intrinsèquementOmnidirectionnelContrairement aux amortisseurs uniaxaux qui ne protègent qu'un seul axe, le JGX-0320D-17A atténue l'énergie de vibration de la même manière, indépendamment de la direction d'entrée: verticale, latérale, longitudinale ou toute autre combinaison.Les brides de montage acceptentM6 boulons translucidesCette indépendance d'orientation élimine le besoin d'outils d'alignement auxiliaires,réduit le travail d'installation, et assure une protection constante dans les équipements utilisés sur le terrain où une orientation précise du montage ne peut être garantie.

Les spécifications techniques à première vue

Applications typiques

• Appareils pour l'équipement de l'avionique aérospatiale
• Dispositifs de caméra de drones et plateformes de stabilisation de charge utile
• Cas de transport de matériel de diagnostic et d'imagerie médical
• Commandeurs industriels CNC et instruments de métrologie de précision
• Appareils électroniques et affichages de navigation à bord des navires
• Armoires de signalisation et de communication ferroviaire

Pourquoi source de WNRLN?

La WNRLN opère sousLa norme ISO 9001 déclare:2015chaque JGX-0320D-17A est livré avec un certificat d'essai de lot résumant les principales mesures de performance dynamique.Notre équipe d'ingénieurs fournit gratuitement l'examen de la demande envoyez-nous votre masse d'équipement, les contraintes d'enveloppe et le profil de l'environnement de vibration, et nous vous recommandons la configuration optimale de l'isolateur sans frais.Contactez-nous dès aujourd'huidemander un échantillon ou discuter de vos besoins spécifiques en matière d'isolement.
