Isolateur de vibrations pour câble métallique JGX-0240D-6.3A, conception non magnétique à faible perméabilité, respectueux de l'environnement, conforme à RoHS REACH

Isolateur de vibrations à câble métallique JGX-0240D-6.3A – Ingénierie des matériaux non magnétiques pour les installations sensibles aux EMI et éco-régulées

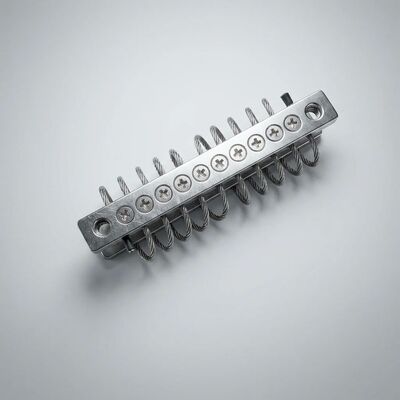

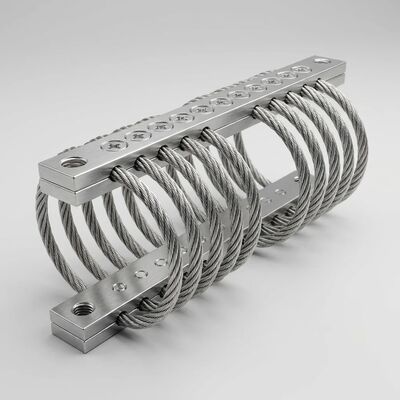

LeJGX-0240D-6.3Aest un isolateur de vibrations à câble métallique de milieu de gamme de la série JGX-0240 doté d'un câble en acier inoxydable de 2,4 mm de diamètre dans une architecture à 10 boucles conçue pour une charge statique de 6,3 kg. Ce qui distingue cette configuration est sa disponibilité avecsélections de matériaux entièrement non magnétiques et à faible perméabilité magnétiqueet vérifiéConformité aux réglementations environnementales RoHS et REACH– ce qui en fait le choix approprié pour les installations à proximité d'équipements d'imagerie par résonance magnétique, d'instruments à faisceaux de particules, d'appareils de mesure électromagnétique de précision et d'installations régies par des restrictions strictes en matière de substances environnementales. Toutes les configurations sont produites sous le système de gestion de la qualité certifié ISO 9001:2015 de Xi'an Hoan.

Comprendre la perméabilité magnétique et son impact sur les équipements de précision

La perméabilité magnétique (μr) quantifie la façon dont un matériau répond à un champ magnétique externe. Les matériaux dont le µr est nettement supérieur à 1 concentrent les lignes de flux magnétique, déformant le champ à proximité. Pour les équipements scientifiques et médicaux de précision, même de petites distorsions de champ provenant du matériel structurel à proximité peuvent introduire des erreurs de mesure inacceptables :

• Artefacts d’images IRM :Les composants d’un isolateur ferromagnétique à proximité d’un alésage IRM créent des artefacts de susceptibilité magnétique – des vides de signal localisés et des distorsions géométriques dans l’image reconstruite. Ces artefacts peuvent masquer une pathologie ou créer des indications faussement positives, compromettant ainsi la précision du diagnostic. Le matériel d'isolateur non magnétique élimine complètement cette source d'artefact
• Déflexion du faisceau de microscopie électronique :Les microscopes électroniques à balayage et à transmission dirigent les faisceaux d'électrons avec des lentilles électromagnétiques. Les champs magnétiques parasites provenant du matériel ferreux à proximité dévient le faisceau, dégradant la résolution, introduisant de l'astigmatisme et compliquant les procédures d'alignement des colonnes. Les matériaux isolants non magnétiques préservent l’intégrité du trajet du faisceau
• Précision de masse du spectromètre de masse :Les spectromètres de masse à secteur magnétique et à résonance cyclotronique ionique dépendent d’une uniformité précise du champ magnétique pour la précision de la masse. La proximité de matériaux ferromagnétiques déforme le champ, modifiant l'étalonnage de la masse et réduisant le pouvoir de résolution. Les isolateurs à faible perméabilité évitent cette interférence

Options matérielles pour la signature magnétique contrôlée

Certification matérielle :Des certificats de test en usine documentant la composition chimique selon ASTM A240/A276 et les mesures de perméabilité magnétique selon ASTM A342 peuvent être fournis avec chaque lot de production, soutenant la qualification d'installation dans des environnements réglementés.

Conformité réglementaire environnementale : RoHS et REACH

L’accès aux marchés européens et autres marchés réglementés nécessite de plus en plus une conformité documentée aux réglementations de restriction des substances. Le JGX-0240D-6.3A a été vérifié par rapport aux deux frameworks les plus importants au monde :

• RoHS (Restriction des substances dangereuses, Directive 2011/65/UE incluant l'amendement 2015/863) :L'analyse en laboratoire confirme que tous les matériaux constitutifs sont inférieurs aux seuils de concentration maximale pour les dix substances restreintes : plomb, mercure, cadmium, chrome hexavalent, biphényles polybromés (PBB), éthers diphényliques polybromés (PBDE), phtalate de bis (2-éthylhexyle) (DEHP), phtalate de butyle et de benzyle (BBP), phtalate de dibutyle (DBP) et phtalate de diisobutyle (DIBP). La construction entièrement métallique est intrinsèquement exempte de plastifiants phtalates et de retardateurs de flamme bromés qui apparaissent couramment dans les produits d'isolation vibratoire à base d'élastomère.
• REACH (Enregistrement, Évaluation, Autorisation et Restriction des Produits Chimiques, Règlement CE 1907/2006) :Un inventaire complet des substances confirme qu'aucun matériau ou produit chimique de procédé utilisé dans la fabrication du JGX-0240D-6.3A ne contient de substances extrêmement préoccupantes (SVHC) à des concentrations supérieures à 0,1 % poids par poids. Cela inclut l'absence totale des substances répertoriées à l'annexe XIV (liste d'autorisation) et à l'annexe XVII (liste de restrictions). La documentation complète sur les informations importantes est conservée et disponible pour la soumission du devoir de diligence de la chaîne d'approvisionnement.
• Récupération des matériaux en fin de vie :Le câble métallique en acier inoxydable et les barres de serrage en alliage d'aluminium sont 100 % recyclables via des flux de récupération de métaux établis. Les matériaux ont une valeur de rebut positive et peuvent être traités sans démontage ni manipulation de déchets dangereux. Cela soutient la conformité à la directive sur les déchets d'équipements électriques et électroniques (DEEE) et aux cadres similaires de responsabilité élargie des producteurs à l'échelle mondiale.
• Rapports sur les minéraux de conflit :Le devoir de diligence de la chaîne d'approvisionnement confirme que l'étain, le tantale, le tungstène et l'or (3TG) utilisés dans le JGX-0240D-6.3A, le cas échéant, proviennent de fonderies conformes au Guide de l'OCDE sur le devoir de diligence. Documentation disponible pour les rapports de conformité à la règle 13p-1 de la SEC (Dodd-Frank Section 1502)

Performances de fatigue en service continu pour les environnements réglementés

Les équipements utilisés dans les applications de surveillance médicale, scientifique et environnementale fonctionnent fréquemment en continu, ce qui fait de la fiabilité des isolateurs une préoccupation en matière de sécurité des patients et d'intégrité des données. Le JGX-0240D-6.3A entièrement métallique offre des performances constantes sans les mécanismes de dégradation qui limitent la durée de vie de l'isolateur élastomère :

• Survivabilité du cycle de stérilisation :Le matériel médical et de laboratoire est soumis à des stérilisations répétées. Le JGX-0240D-6.3A résiste à la stérilisation en autoclave (vapeur saturée à 121°C ou 134°C), à l'irradiation gamma (dose standard de 25 kGy, répétable), à ​​l'exposition au gaz d'oxyde d'éthylène et à la stérilisation à basse température par vapeur/plasma de peroxyde d'hydrogène sans aucun changement dans les propriétés mécaniques ou la stabilité dimensionnelle. Les isolateurs en élastomère se dégradent sous la stérilisation gamma et thermique, survivant généralement moins de 20 cycles avant de devoir être remplacés.
• Compatibilité du nettoyage chimique :Les désinfectants courants de laboratoire et cliniques, notamment l'alcool isopropylique à 70 %, les solutions d'hypochlorite de sodium (jusqu'à 10 %), les composés d'ammonium quaternaire, les solutions de peroxyde d'hydrogène et les formulations d'acide peracétique n'ont aucun effet sur l'acier inoxydable ou l'aluminium anodisé. Aucun gonflement, fissuration ou ramollissement ne se produit – propriétés qui dégradent rapidement les isolateurs en caoutchouc lors d’une exposition chimique
• Dégazage dans les environnements sensibles :La construction 100 % métallique élimine entièrement les émissions de composés organiques volatils. Pour les laboratoires de spectrométrie de masse où le dégazage des matériaux proches élève les spectres de fond, pour les laboratoires d'optique où le dépôt de films moléculaires dégrade les performances des miroirs et des lentilles, et pour les salles blanches de semi-conducteurs où la contamination moléculaire aéroportée a un impact sur le rendement, le JGX-0240D-6.3A contribue à zéro contamination de l'environnement d'exploitation.

Spécifications techniques

Caractéristiques clés

• Options de matériaux non magnétiques – μr < 1,02 avec configurations 316L, vérifiées selon ASTM A342
• Conformité totale à la directive RoHS : les dix substances réglementées sont inférieures aux seuils MCV
• Conformité totale à REACH – zéro SVHC supérieur à 0,1 % p/p, divulgation complète des matériaux disponible
• 100 % recyclable en fin de vie – récupération de l’acier inoxydable et de l’aluminium via le recyclage standard des métaux
• Compatible avec la stérilisation – plasma autoclave, gamma, EtO et H₂O₂ sans dégradation
• Insensible au nettoyage chimique – les désinfectants de laboratoire courants et les produits de nettoyage industriels n’ont aucun effet
• Zéro dégazage – pas de composés organiques volatils, pas de dépôt de film moléculaire, pas de rejet de particules
• Pas de fluage ni de vieillissement – ​​propriétés métallurgiques stables pendant toute la durée de vie de l'équipement
• Large plage de température – −40°C à +200°C sans modification des propriétés mécaniques
• Sans entretien – aucune inspection programmée, lubrification ou remplacement requis

Exemples d'application par secteur

À propos de Xi'an Hoan Microwave Co. Ltd.

Fondée en 2005 et basée à Xi'an, en Chine, Xi'an Hoan Microwave Co. Ltd. est un fabricant spécialisé de produits d'isolation vibratoire et d'absorption d'énergie. L'entreprise emploie plus de 500 professionnels, dont un département d'ingénierie composé de plus de 100 spécialistes en analyse vibratoire, en science des matériaux et en assurance qualité. L'usine de fabrication certifiée ISO 9001 : 2015 produit des isolateurs de câbles métalliques, des supports antivibratoires, des amortisseurs à friction, des amortisseurs et des filtres LC. Xi'an Hoan sert des clients dans plus de 25 pays dans les secteurs de l'imagerie médicale, de l'instrumentation analytique, de la fabrication de semi-conducteurs, de la recherche scientifique, de la surveillance environnementale et de l'ingénierie de précision. La société maintient une documentation complète de certification des matériaux et de conformité réglementaire pour répondre aux exigences de qualification des clients sur les marchés réglementés du monde entier.

Contactez notre équipe de conformité technique dès aujourd'huipour demander des déclarations RoHS/REACH, des certificats de test de perméabilité magnétique ou une consultation sur les spécifications des matériaux pour les configurations JGX-0240D-6.3A non magnétiques dans votre application sensible aux EMI ou éco-réglementée.
