Isolateur de vibrations à câble métallique JGX-0240D-6.3A, durée de vie élevée en Fatigue, fonctionnement bimode, Protection de transport, amortissement Non linéaire

Isolateur de vibrations à câble métallique JGX-0240D-6.3A – Science de la fatigue métallurgique appliquée à l'isolation à service continu

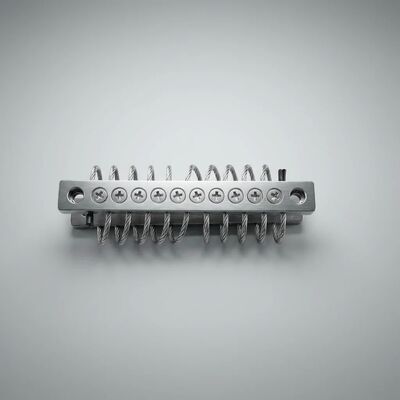

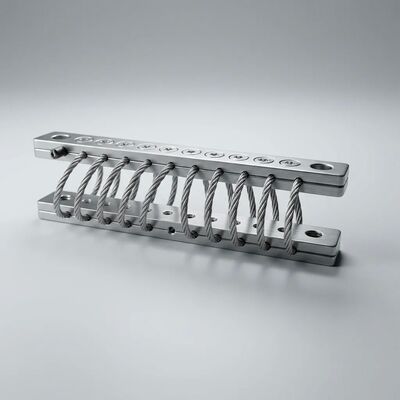

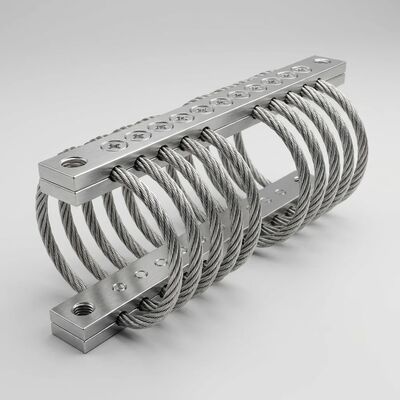

LeJGX-0240D-6.3Areprésente l'isolateur de vibrations à câble métallique de milieu de gamme de Xi'an Hoan dans la série JGX-0240, utilisant un câble en acier inoxydable 304 de 2,4 mm de diamètre disposé selon une géométrie raffinée à 10 boucles et évalué pour une charge statique de 6,3 kg par unité. Avec un poids propre compact de 0,45 kg, cet isolateur est conçu selon les premiers principes pour répondre à trois exigences critiques en matière de protection des équipements industriels :durée de vie élevée en fatigue garantie métallurgiquementpour les machines à service continu 24h/24 et 7j/7,protection bimode intégréequi élimine le besoin de systèmes d'isolation opérationnels et de transit distincts, etamortissement progressif non linéairequi empêche intrinsèquement l'atterrissage mécanique lors d'événements de surcharge sans nécessiter d'amortisseurs externes ou d'arrêts de déplacement. La fabrication certifiée ISO 9001 : 2015 garantit la cohérence d’un lot à l’autre.

La métallurgie à vie en fatigue infinie

La rupture par fatigue des composants mécaniques suit des principes bien caractérisés : l'amplitude des contraintes cycliques, le niveau de contrainte moyen, la limite d'endurance du matériau et les facteurs de concentration des contraintes déterminent collectivement si un composant finira par tomber en panne ou survivra indéfiniment. La conception du câble métallique du JGX-0240D-6.3A exploite ces principes pour une durée de vie effectivement illimitée :

• En dessous de la limite d'endurance :Les aciers inoxydables austénitiques présentent une véritable limite d’endurance à la fatigue – une amplitude de contrainte en dessous de laquelle la rupture par fatigue ne se produit pas, quel que soit le nombre de cycles. Chacun des 133 fils individuels de la construction à 7*19 brins fonctionne à un niveau de contrainte inférieur à ce seuil dans des conditions de charge nominale, ce qui signifie que le matériau n'entre jamais dans le régime de fatigue à durée de vie finie. Ceci est fondamentalement différent des supports élastomères où la scission de la chaîne polymère s'accumule à chaque cycle, garantissant une éventuelle défaillance.
• Architecture de déformation distribuée :Lorsque l'isolateur dévie, la courbure de flexion est répartie sur les 10 boucles du câble métallique. Au sein de chaque boucle, la géométrie de 7*19 brins répartit en outre la flexion sur 7 brins externes, chacun comprenant 19 fils individuels. Ce partage de charge à plusieurs niveaux élimine les concentrations de contraintes qui déclenchent des fissures de fatigue dans les conceptions plus simples de ressorts ou d'élastomères.
• Résistance à l'usure :Le frottement inter-brins qui assure l'amortissement présente également un problème potentiel de fretting. Cependant, les surfaces des fils en acier inoxydable développent un vernis d'oxyde stable et auto-limitant dans des conditions de microglissement répétées. Cette couche tribologique protège le métal sous-jacent tout en conservant le coefficient de frottement nécessaire à un amortissement efficace, sans la perte de matière progressive observée dans les paires coulissantes mal adaptées.
• Aucune accélération environnementale :La croissance des fissures de fatigue dans la plupart des alliages techniques est accélérée par les environnements corrosifs (fatigue par corrosion). La construction en acier inoxydable 304 du JGX-0240D-6.3A est immunisée contre ce mécanisme d'accélération dans tous les environnements industriels normaux, y compris les atmosphères marines et l'exposition chimique légère. Les performances en fatigue mesurées dans l'air du laboratoire sont représentatives des performances installées tout au long de la durée de vie de l'isolateur.

Protection bimode : éliminer le compromis entre le transport et l'exploitation

Les stratégies traditionnelles d'isolation des équipements créent souvent un conflit opérationnel : les supports souples optimisent l'isolation des vibrations pendant le fonctionnement mais permettent un mouvement excessif pendant le transport, tandis que les supports rigides protègent contre les chocs de transport mais offrent une faible atténuation des vibrations en service. Le JGX-0240D-6.3A résout ce problème grâce à ses caractéristiques mécaniques inhérentes :

• Mode opérationnel :Sous des amplitudes de vibration normales (± 2 à 5 mm), les boucles du câble métallique fonctionnent dans un régime de faible rigidité où le frottement entre les torons fournit un amortissement constant > 15 %. La fréquence naturelle de l'isolateur de 12 à 20 Hz (en fonction de la charge) est positionnée en dessous des fréquences d'excitation typiques des machines, offrant une transmissibilité <1 pour une isolation efficace pendant un fonctionnement continu
• Mode de transport (automatique) :Lorsqu'elle est soumise aux déplacements plus importants typiques des chocs de transport (± 8 à 15 mm), la géométrie du câble métallique passe à sa région de rigidité progressive. La raideur effective du ressort augmente de manière non linéaire, limitant le déplacement total tout en augmentant simultanément la force d'amortissement coulombienne – des mouvements plus importants génèrent proportionnellement plus de friction. L'isolateur absorbe les chutes de manutention, les impacts de véhicules et les chocs ferroviaires sans toucher le fond et sans nécessiter de changement manuel de configuration.
• Transition fluide :Il n'y a pas de point de commutation discret entre les modes. Les caractéristiques de rigidité et d'amortissement varient continuellement en fonction de l'amplitude de déplacement, garantissant un comportement fluide et prévisible dans toutes les conditions de fonctionnement et de transport. Les concepteurs d'équipements n'ont pas besoin de spécifier des systèmes d'isolation opérationnels et de transit distincts, ce qui simplifie à la fois la conception mécanique et le flux de travail d'installation/mise en service.
• Simplification de l'installation :Étant donné que le JGX-0240D-6.3A est toujours actif dans les deux modes, il n'y a aucun boulon de verrouillage à retirer après le transport, aucun support de transport à jeter et aucun risque de dommage à l'équipement dû à des dispositifs de retenue d'expédition oubliés. Les isolateurs installés en usine protègent l'équipement pendant le transport, la manutention, l'installation, la mise en service et toute la durée de vie opérationnelle.

Mécanique d'amortissement non linéaire : prévention intégrée du talonnage

Les isolateurs de vibrations linéaires présentent une vulnérabilité bien connue : lorsque l'excitation dépasse l'amplitude de conception, l'isolateur se déforme jusqu'à sa limite mécanique et heurte la butée de course, transmettant une impulsion de choc directement à l'équipement protégé. Le JGX-0240D-6.3A élimine ce mode de défaillance grâce à une non-linéarité basée sur la géométrie :

• Raidissement géométrique progressif :À mesure que les boucles du câble métallique se déforment vers leur déplacement maximum, la géométrie du câble change de manière à augmenter la rigidité effective. Les boucles se resserrent, le rayon de courbure diminue et le chemin de charge à travers le câble toronné devient plus direct. Cet effet géométrique produit une courbe force-déplacement qui augmente progressivement et qui s'approche, mais n'atteint pas, d'une limite mécanique stricte.
• Dissipation d'énergie proportionnelle à l'amplitude :La force de frottement coulombienne est proportionnelle à la force normale entre les surfaces de glissement. À mesure que la tension du câble métallique augmente avec la déflexion, la pression de contact entre les torons augmente, augmentant ainsi la force de frottement et donc l'énergie dissipée par cycle. Dans des conditions de chocs extrêmes, le taux d'amortissement instantané peut dépasser 25 %, par rapport au taux nominal >15 % sous des amplitudes de vibration normales.
• Récupération élastique auto-centrée :Après tout événement de déflexion, l'énergie de déformation élastique du câble ramène l'isolateur précisément à sa position neutre. Il n'y a pas de réglage permanent, pas de dérive à cliquet et aucune exigence de recentrage manuel après un choc. Ce comportement d'autocentrage est inhérent aux caractéristiques de ressort métallique du câble

JGX-0240D-6.3A Spécifications techniques

Options de traitement de surface pour les barres de serrage

• Anodisation blanche (standard) :Couche d'oxyde d'aluminium électrolytique, épaisseur 5–15 μm, non conductrice d'électricité, aspect métallique naturel. Convient aux applications intérieures industrielles et d'équipement général
• Anodisation dure (facultatif) :Couche d'oxyde profonde, épaisseur de 25 à 50 μm, dureté de surface considérablement augmentée (400 à 500 HV). Sélectionné pour les environnements abrasifs, les installations extérieures ou les applications nécessitant une durabilité mécanique améliorée au niveau des interfaces de montage
• Barres de serrage en acier inoxydable (en option) :Construction entièrement en acier inoxydable pour les zones d'éclaboussures marines, les atmosphères d'usines chimiques ou les environnements de lavage de qualité alimentaire. Passivé selon ASTM A967

Résumé des caractéristiques de performance

• Durée de vie métallurgiquement illimitée – fonctionne en dessous de la limite d’endurance du matériau dans les conditions nominales
• Protection bimode active à tout moment – ​​pas de changement de mode, pas de matériel de verrouillage, pas de procédures spécifiques au transit
• Amortissement progressif non linéaire – protection intégrée contre les surcharges sans amortisseurs externes ni butées de course
• Zéro fluage et zéro vieillissement – ​​pas de relaxation viscoélastique, pas de durcissement oxydatif, propriétés stables indéfiniment
• Isolation sur tous les axes : une seule unité compacte gère simultanément les entrées de compression, de cisaillement et de roulis
• Construction respectueuse de l'environnement – ​​insensible aux produits chimiques, à l'eau de mer, à l'ozone, aux UV, à l'humidité et aux brouillards salins.
• Large capacité de température – performances complètes de −40°C à +200°C sans déclassement
• Fonctionnement sans entretien – pas de programme d’inspection, pas de lubrification, pas de remplacement de pièces

Exemples d'applications industrielles

À propos de Xi'an Hoan Microwave Co. Ltd.

Basée à Xi'an, en Chine et en activité depuis 2005, Xi'an Hoan s'est imposée en tant que fabricant spécialisé de produits d'isolation vibratoire et d'absorption d'énergie. L'installation certifiée ISO 9001:2015 de l'entreprise emploie plus de 500 personnes, dont un département d'ingénierie composé de plus de 100 spécialistes axés sur l'analyse des vibrations, l'ingénierie des matériaux et le développement de produits. La gamme de produits de Xi'an Hoan comprend des isolateurs de câbles métalliques, des supports de vibrations, des amortisseurs à friction, des amortisseurs et des filtres LC, au service de clients dans les domaines de l'automatisation industrielle, de l'ingénierie maritime, de la production d'énergie, des systèmes ferroviaires, des services du bâtiment et de l'instrumentation de précision dans plus de 25 pays à travers le monde.

Contactez notre service d'ingénierie dès aujourd'huipour discuter de votre application d'isolation contre les vibrations en service continu, demander une documentation sur les performances en fatigue ou organiser une évaluation du prototype du JGX-0240D-6.3A dans vos conditions de fonctionnement spécifiques.
