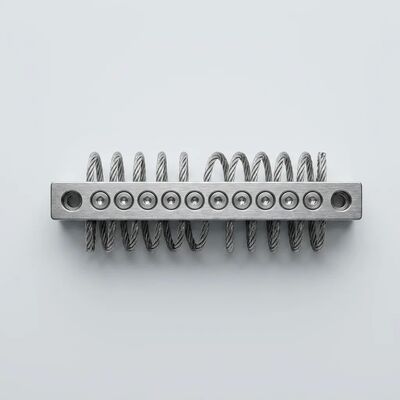

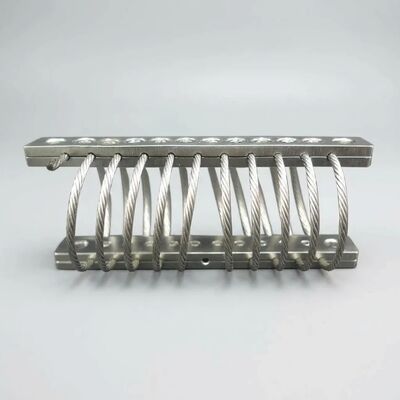

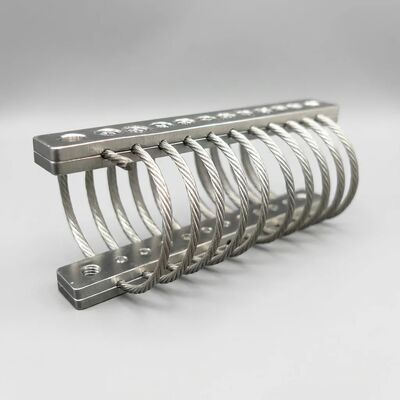

JGX-0160D-3.2A Isolateur de vibration par câble métallique à fréquence naturelle optimisée zéro évacuation de gaz pour une utilisation sous vide en salle blanche

JGX-0160D-3.2A Isolateur de vibration à câbles entièrement métalliques pour les environnements sensibles à la contamination

LeLes données de référence doivent être fournies conformément à l'annexe I.Il s'agit d'un défi essentiel dans la fabrication et la recherche de précision: comment assurer un isolement vibratoire efficace sans introduire de contamination organique.,construit à partir d'un câble en acier inoxydable 304 de 1,6 mm et de barres de serrage en alliage d'aluminium 6061-T6, porte une charge statique de 3,2 kg dans un emballage de 0,25 kg.Sa construction entièrement métallique élimine les dégagements, la décharge de particules et la lixiviation chimique inhérentes aux supports élastomères, ce qui en fait la solution d'isolation préférée pour les applications de salle blanche, de chambre à vide, de semi-conducteurs et optiques.Fabriqué par Xi'an Hoan Microwave Co.. Ltd. dans le cadre de la gestion de la qualité ISO 9001:2015.

La science de l'optimisation de la fréquence naturelle

L'isolation efficace des vibrations dépend d'une relation fondamentale:la fréquence naturelle de l'isolateur doit être placée en dessous des fréquences d'excitation dominantes de l'environnement de fonctionnement d'une marge suffisante pour obtenir la réduction de la transmissibilité souhaitée.Pour le JGX-0160D-3.2A, Xi'an Hoan fournit une analyse détaillée du domaine de fréquence dans le cadre du processus d'ingénierie des applications:

• Analyse de déflexion statique:Sous la masse supportée, la déviation statique de l'isolateur détermine sa fréquence naturelle verticale.les fréquences naturelles typiques varient de 15 à 25 Hz, fournissant une efficacité d'isolation (transmissibilité < 1) pour des fréquences d'excitation supérieures à environ 21 ∼ 35 Hz
• Prédiction de la courbe de transmission:Les ingénieurs calculent la transmission complète de la force par rapport à la courbe de fréquence pour les axes de compression, de cisaillement et de roulement,permettant de vérifier que les objectifs d'isolation sont atteints sur toute la plage de vitesses de fonctionnement de l'équipement
• Vérification de la séparation modale:L'analyse du système confirme une séparation de fréquence adéquate entre la région de résonance de l'isolateur et les modes structurels de l'équipement supporté et les fréquences de résonance de la fondation de montage,éliminer les risques d'amplification par coïncidence
• Modélisation de la répartition de la charge:Pour les installations à plusieurs isolateurs, la charge individuelle de l'isolateur est calculée en tenant compte du décalage du centre de gravité de l'équipement, en veillant à ce que chaque JGX-0160D-32A fonctionne dans sa plage de charge de conception pour un comportement de fréquence naturelle prévisible
• Contribution à l'amortissement:Le rapport d'amortissement de Coulomb de plus de 15% limite l'amplification de résonance à environ 3*4* à la fréquence naturelle, comparativement à 10*20* pour les isolants à ressorts légèrement amortis,fournissant une protection robuste même pendant les transitoires de démarrage et d'arrêt qui traversent la région de résonance

Zéro dégagement de gaz: pourquoi la construction en métal est importante

Dans la fabrication de salles blanches et les applications de systèmes de vide, tout matériau introduit dans l'environnement devient une source potentielle de contamination.Les supports de vibration classiques présentent un risque important en raison de leur composition matérielle.:

• Mecanismes de dégazage des élastomères:Les isolants en caoutchouc et en polyuréthane libèrent continuellement des composés organiques volatils (COV), y compris des monomères non réactifs, des plastifiants, des antioxydants et des agents de durcissement.ces volatiles augmentent la pression de base, contaminent les surfaces sensibles et peuvent empoisonner les catalyseurs ou modifier la chimie des dépôts
• Dépôt de film moléculaire:Les composés dégagés se condensent sur les surfaces optiques, formant des films moléculaires qui dégradent la transmission, augmentent la dispersion et modifient l'étalonnage dans les systèmes laser, les capteurs d'imagerie,et instruments spectroscopiques
• Génération de particules:Les élastomères s'abîment pendant le cycle de flexion, libérant des particules microniques et sous-microniques qui violent les spécifications de comptage des particules en salle blanche et peuvent causer des défauts dans le traitement des plaquettes à semi-conducteurs

Le JGX-0160D-3.2A élimine ces modes de défaillance par la sélection des matériaux:

• Cable en acier inoxydable 304:7*19 construction de chaîne, intrinsèquement exempte de teneur en organiques, sans dégazage sous vide, compatible avec toutes les méthodes de stérilisation courantes, y compris l'autoclave (vapeur saturée à 121°C/134°C),rayonnement gamma, oxyde d'éthylène et peroxyde d'hydrogène plasma
• Les barres d'accrochage en alliage d'aluminium 6061-T6:L'aluminium forgé avec une couche d'oxyde de surface stable, sans revêtement organique ni traitement requis, les options d'anodisation (blanc ou dur) utilisent des processus électrolytiques inorganiques qui ne produisent aucun résidu organique
• Pas d'adhésifs, pas de lubrifiants:La corde de fil est serrée mécaniquement entre les barres. Aucun agent de collage, aucun composé de verrouillage de fil ou lubrifiant de montage n'est utilisé à aucune étape de la fabrication.

Vérification de la compatibilité des salles blanches et du vide

Appui à l'intégration de l'ingénierie sans faille

Xi'an Hoan fournit des services d'intégration de conception de bout en bout pour garantir que le JGX-0160D-3.2A fonctionne de manière optimale dans votre application spécifique:

• Examen préliminaire du projet:Nos ingénieurs examinent les spécifications de votre équipement, les données de caractérisation de l'environnement de vibration et les objectifs de performance de l'isolation pour recommander la configuration et la quantité optimales de l'isolateur
• Accès au modèle CAO:Modèles 3D détaillés fournis en STEP, IGES et principaux formats CAD natifs (SolidWorks, Inventor, CATIA, Creo) avec une géométrie précise pour le contrôle des interférences et la documentation d'assemblage
• Bibliothèque de configuration de montage:Modèles disponibles pour les orientations de compression de base, de côté et de 45 degrés; des géométries de barres personnalisées peuvent être développées pour les interfaces de montage non standard
• Documentation relative aux performances:Chaque application reçoit un rapport technique comprenant les courbes de transmissibilité prévues, l'analyse de la fréquence naturelle, la vérification de la charge statique et les valeurs de couple d'installation recommandées.
• Prototype et soutien aux essais:Unités prototypes configurées disponibles pour la vérification de l'ajustement et la validation des performances in situ avant l'engagement de la production en série

Spécifications techniques

Caractéristiques essentielles

• Construction 100% métallique:Zéro matière organique, zéro dégagement, zéro production de particules
• Pas de délire ou de vieillissement:Propriétés mécaniques stables pendant toute la durée de vie de l'équipement
• Amortissement indépendant de la fréquence:> 15% d'amortissement maintenu entre la plage sub-hertzienne et la plage kilohertzienne
• Isolement sur tous les axes:Efficace dans la compression, le cisaillement et le roulement simultanément à partir d'une seule unité compacte
• Immunité environnementale:Non affecté par les produits chimiques, l'eau de mer, l'ozone, les rayons UV, l'humidité, le saumure
• Stérilisés:Compatible avec la stérilisation au plasma par autoclave, gamma, EtO et H2O2
• Compatible avec les fréquences UHV:Convient pour les environnements à vide ultra élevé sans risque de fuite ou de contamination virtuelle
• Sans entretien:Aucune inspection, lubrification, réglage ou remplacement prévu n'est nécessaire

Exemples d'applications par secteur

À propos de Xi'an Hoan Microwave Co. Ltd.

Fondée en 2005 à Xi'an, en Chine, Xi'an Hoan est devenue un fabricant leader de produits d'isolation vibratoire avec plus de 500 employés et un département d'ingénierie de plus de 100 personnes.L'usine certifiée en 2015 produit des isolants de câbles métalliques, les supports de vibration, les amortisseurs de frottement, les amortisseurs et les filtres LC servant des industries dont la fabrication de semi-conducteurs, l'optique de précision, l'automatisation industrielle, le génie maritime,production d'électricitéAvec des clients dans plus de 25 pays, Xi'an Hoan combine l'échelle de fabrication avec un support d'ingénierie spécifique à l'application pour fournir des solutions d'isolation sur mesure.

Contactez notre équipe d'application dès aujourd'huipour discuter de vos besoins en matière d'isolation des salles blanches, de vide ou d'instrumentation de précision, ou pour demander des modèles CAO 3D et une analyse de fréquence naturelle pour le JGX-0160D-3.2A dans votre demande spécifique.
