Isolateur de vibrations à câble métallique compact JGX-0160D-3.2A – Analyse de l'atténuation à large bande et intégration de la conception numérique

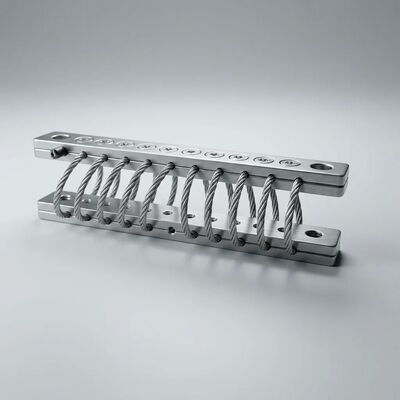

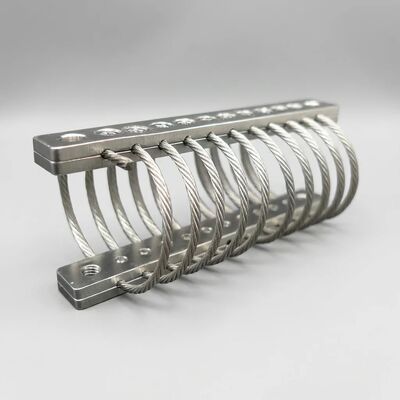

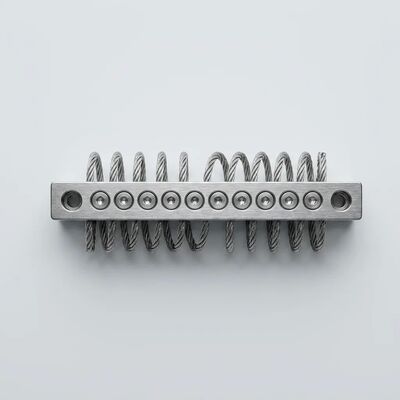

LeJGX-0160D-3.2Aest un isolateur de vibrations compact de précision pour câble métallique de la série JGX-0160 de Xi'an Hoan, construit avec un câble toronné en acier inoxydable 304 de 1,6 mm de diamètre disposé dans une configuration à 10 boucles, fixé entre des barres de serrage en alliage d'aluminium 6061-T6. Avec une charge statique maximale de 3,2 kg et un poids unitaire d'environ 0,25 kg, cet isolateur est spécialement conçu pour les assemblages électroniques légers, les modules avioniques, les ensembles de capteurs optiques et les instruments de précision pour lesquels l'atténuation des vibrations à large bande, la conformité aux normes reconnues et l'intégration rapide de la conception numérique sont des exigences essentielles.

Comprendre l'atténuation de fréquence à large bande dans les isolateurs de câbles métalliques

Contrairement aux systèmes amortisseurs à ressort à un seul degré de liberté qui fournissent une isolation efficace uniquement au-dessus d'une fréquence de coupure spécifique, les isolateurs à câble métallique atteignentdissipation d'énergie à large bandegrâce à un mécanisme physique fondamentalement différent : l’amortissement des frottements coulombiens inter-brins. Chacune des 10 boucles du JGX-0160D-3.2A contient plusieurs brins de fil qui glissent les uns contre les autres sous une charge dynamique, convertissant l'énergie de vibration mécanique en chaleur négligeable grâce au frottement sec. Ce mécanisme fonctionne sur une plage de fréquences exceptionnellement large car :

• Profil de rigidité non linéaire :La géométrie du câble métallique produit une rigidité progressive – une réponse initiale douce pour une isolation haute fréquence de faible amplitude, passant à un comportement plus rigide pour les événements basse fréquence de grande amplitude. Cela évite le pic d'amplification de résonance typique des isolateurs linéaires
• Activation par friction multi-axes :Les vibrations dans toutes les directions (compression, cisaillement, roulis ou combinaison) activent la friction brin à brin, fournissant un véritable amortissement à large bande sur tous les axes sans nécessiter plusieurs orientations discrètes de l'isolateur
• Amortissement indépendant de la fréquence :L'amortissement par friction coulombienne est intrinsèquement indépendant de la fréquence, contrairement à l'amortissement visqueux qui diminue aux basses fréquences. Le JGX-0160D-3.2A maintient un taux d'amortissement > 15 % de l'excitation quasi-statique à l'excitation haute fréquence
• Réponse dépendante de l'amplitude :Des amplitudes d'excitation plus élevées génèrent un déplacement et une friction des brins plus importants, fournissant un amortissement proportionnellement plus fort lorsque cela est le plus nécessaire

Conforme aux normes industrielles mondiales

Le JGX-0160D-3.2A est fabriqué et testé selon des protocoles alignés sur les normes industrielles et réglementaires internationalement reconnues, garantissant une qualité constante et des performances prévisibles :

• Durabilité environnementale :Validé par des tests d'exposition au brouillard salin (selon ASTM B117), une évaluation du vieillissement UV (selon ASTM G154) et des cycles thermiques sur toute l'enveloppe de fonctionnement de -40 °C à +200 °C.
• Qualification aux chocs et vibrations :Testé sous des profils standardisés de chocs mécaniques et de vibrations à large bande pour vérifier l'efficacité de l'isolation et l'intégrité structurelle dans des conditions de laboratoire contrôlées.
• Traçabilité des matériaux :Documentation complète disponible pour les lots de matériaux en acier inoxydable 304 et en alliage d'aluminium 6061-T6, y compris les certificats de test en usine sur demande
• Gestion de la qualité :Produit selon un système de gestion de la qualité certifié ISO 9001 : 2015 avec une inspection à l'entrée documentée, une vérification en cours de processus et des tests d'acceptation finale

Modèles CAO 3D prêts à télécharger pour une intégration transparente de la conception

Xi'an Hoan fournit des ressources d'ingénierie numérique complètes pour rationaliser votre flux de développement de produits :

• Bibliothèque CAO multiformat :Modèles 3D disponibles en STEP (.stp), IGES (.igs) et aux formats natifs pour SolidWorks, Autodesk Inventor, CATIA et PTC Creo, compatibles avec toutes les principales plateformes de CAO mécanique
• Variantes de configuration :Chaque ensemble de modèles comprend des orientations de compression sur base, latérales et à 45 degrés avec une géométrie précise des trous de montage et des zones de dégagement pour les fixations.
• Propriétés de masse :Les fichiers CAO incluent des données précises sur le poids, le centre de gravité et le moment d'inertie pour la budgétisation de masse et l'analyse dynamique au niveau du système.
• Intégration de l'assemblage :Variantes de géométrie d'enveloppe simplifiée disponibles pour les performances des grands assemblages, ainsi que des modèles détaillés pour la documentation de fabrication
• Nomenclature :Les fiches techniques qui l'accompagnent fournissent des données complètes sur les matériaux, la finition et les dimensions pour la documentation d'approvisionnement et de qualité.

Spécifications techniques

Options de matériau de la barre de montage et de finition de surface

• Alliage d'aluminium 6061-T6 avec anodisation blanche (standard) :Traitement de surface électriquement non conducteur qui augmente la dureté tout en préservant l'aspect métallique naturel. Spécification standard pour les applications générales d'équipement de précision
• Alliage d'aluminium 6061-T6 avec anodisation dure (en option) :Couche superficielle profondément durcie avec un aspect plus foncé. Sélectionné pour les installations soumises à une abrasion mécanique, à des manipulations fréquentes ou à une exposition chimique intense
• Barres en acier inoxydable (en option) :Disponible comme alternative à l'aluminium pour les applications nécessitant une résistance maximale à la corrosion, un contrôle de la perméabilité magnétique ou une adaptation aux structures de montage existantes en acier inoxydable.

Caractéristiques de performance de base

• Pas de fluage ni de vieillissement :La construction entièrement métallique élimine la relaxation viscoélastique et le durcissement oxydatif qui affectent les isolateurs en élastomère
• Amortissement interne élevé :La friction entre les brins assure une dissipation d'énergie constante sans fuite de fluide, dégradation du joint ou sensibilité à la température
• Extrêmement robuste :Le câble en acier inoxydable avec une construction à 7*19 brins résiste aux charges de flexion répétées sans rupture par fatigue
• Protection tous axes :Un isolateur unique gère simultanément les entrées de compression, de cisaillement et de roulis
• Immunité à l'environnement :Insensible aux agents chimiques, à l'eau de mer, à l'ozone, aux rayons UV, à l'humidité et au brouillard salin
• Compact et léger :Poids unitaire de 0,25 kg, idéal pour les installations aéroportées, portables et dans un espace limité

Applications

À propos de Xi'an Hoan Microwave Co. Ltd.

Créé en 2005 et basé à Xi'an, en Chine, Xi'an Hoan est un fabricant spécialisé de solutions d'isolation vibratoire et d'absorption d'énergie. L'entreprise emploie plus de 500 professionnels, dont une équipe d'ingénieurs dédiée de plus de 100 spécialistes. Opérant sous la certification ISO 9001 : 2015, Xi'an Hoan sert des clients dans plus de 25 pays avec une gamme de produits comprenant des isolateurs de câbles métalliques, des supports de vibrations, des amortisseurs à friction, des amortisseurs et des filtres LC. Nos solutions sont déployées dans les machines industrielles, l'ingénierie maritime, la production d'électricité, les systèmes ferroviaires et de transport, l'instrumentation de précision et les services de construction commerciale.

Contactez notre équipe d’ingénierie dès aujourd’huipour demander des modèles CAO 3D, des fiches techniques ou une consultation spécifique à une application pour intégrer le JGX-0160D-3.2A dans votre prochaine conception.
