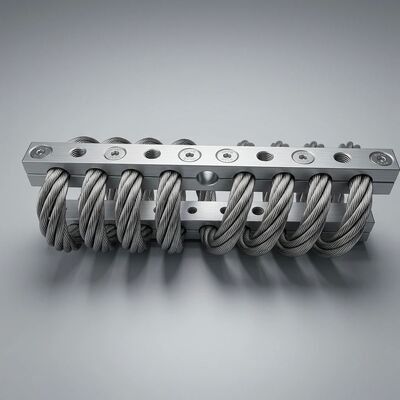

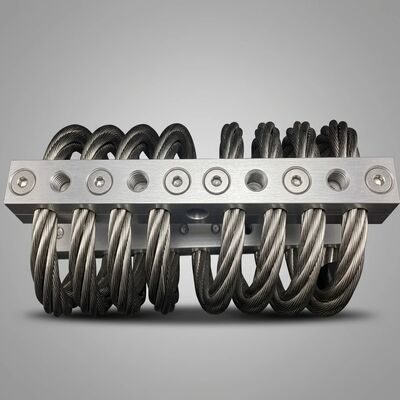

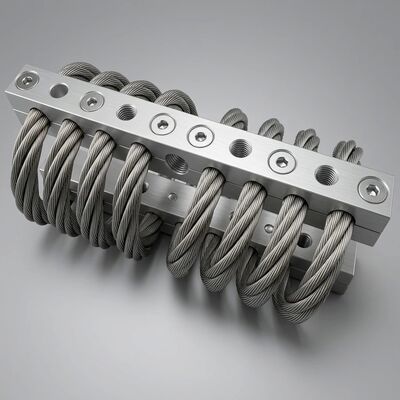

Isolateur de choc à câble métallique multi-axes JGX-1598D-557B, doté d'un montage polyvalent sur diverses plates-formes d'équipement

JGX-1598D-557B Une plateforme isolante, chaque défi de montage, les six axes couverts

Les concepteurs d'équipements sont confrontés à une tension persistante: la solution d'isolation qui correspond à l'empreinte de montage d'une machine s'adapte rarement de façon propre à la suivante.surfaces de montage inclinées, les contraintes de retrofit héritées, chaque variation exige traditionnellement un numéro de pièce d'isolateur différent.JGX-1598D-557BL' Isolateur de Vibration de câbles résolve ce problème avec unplateforme de montage configurablequi supporte des orientations verticales de 45° et de 90° de barre à barre, de barre à plaque lors de la livraisonisolation vérifiée à 6 degrés de libertédans toutes les configurations.

Augmentation de la polyvalence sans compromettre les performances de l'isolation

Le JGX-1598D-557B sépare la fonction d'isolation de l'interface de montage.Élément de câble hélicoïdal à 6 bobinesformé d'acier inoxydable AISI 304 de 8,0 mm, terminé aux deux extrémités par des barres de serrage en aluminium 6061-T6.d'une hauteur n'excédant pas 10 mm, acceptant les fixations métriques et impériales standard.

Dispositions de montage disponibles à partir d'une seule plateforme isolante:

• Une barre à une autre:Les pieds de l'équipement sont fixés directement à la barre de serrage supérieure; les boulons de la barre inférieure sont fixés à la fondation ou au cadre de support.L'arrangement par défaut pour les machines neuves dont les deux surfaces de montage sont parallèles et plates.
• Adaptateur barre-plaque:Une plaque de base usinée se boulonne à la barre de serrage inférieure et fournit une interface montée sur des broches.Cela convertit l'isolateur en un remplacement de dépôt pour les supports d'emboutissage élastomériques existants sans modifier la base de l'équipement ou le modèle de forage de fondation.
• Montage incliné de 45°:Lorsque l'excitation primaire arrive à un angle par rapport à l'horizontale, comme dans les moteurs diesel en V, les convoyeurs inclinés,L'orientation de la fente de 45° aligne l'axe de conformité principal de l'isolateur sur le vecteur de vibration dominant.Cela maximise l'efficacité de l'isolation par rapport au montage perpendiculaire.
• Orientation verticale de 90 degrés:Pour les installations où l'espace vertical est restreint mais où un espace libre horizontal est disponible, les barres de serrage sont montées verticalement.maintenir la hauteur totale installée inférieure à 150 mm tout en préservant la pleine conformité multi-axes.

Chaque configuration maintient la même capacité de charge (80 kg statique, 120 kg de choc par support) et la même caractéristique d'isolation 6-DOF.Les équipementiers peuvent normaliser sur une seule série d'isolateurs sur toute leur gamme de produits, réduire la complexité des marchés, qualifier un ensemble de données de performance et maintenir un inventaire commun de pièces de rechange.

Performance vérifiée sur plusieurs axes

La géométrie de la corde de fil hélicoïdale assure intrinsèquement la conformité dans toutes les directions, mais les performances du JGX-1598D-557B ont étécaractérisé quantitativementà travers les six degrés de liberté par des essais multiaxes instrumentés:

• Compression (axe Z):Déviation statique de 4 à 12 mm sur la plage de charge de 0 à 80 kg. La rigidité augmente de façon non linéaire avec la déviation,fournissant une réponse initiale douce pour l'isolation des vibrations de petite amplitude avec une retenue progressivement ferme contre les chocs de grands déplacements.
• Tensions (vers l'arrière de l'axe Z):Le profil de rainure de la barre de serrage enroulée capture mécaniquement l'extrémité du fil de fer, maintenant la continuité structurelle sous les forces de levage.Les conceptions conventionnelles à serrage unique risquent de retirer la corde sous tension; la géométrie des rainures du JGX-1598D-557B élimine ce mode de défaillance.
• Le cisaillement (axes X et Y):La conformité latérale s'adapte aux composants d'excitation horizontale résultant du déséquilibre de rotation, du désalignement et du mouvement sismique du sol.La structure de la bobine se boucle élastiquement et retourne au centre sans décalage résiduel.
• Roule, lance, yaw (rotation autour de X, Y, Z):La déviation différentielle à travers l'assemblage de bobine accueille le mouvement angulaire, protégeant les équipements à distribution de masse inégale ou à points de montage décentralisés de la transmission de vibrations de torsion.

Sur tous les axes, lele facteur d'amplification de résonance reste inférieur à 3Cela signifie que même lorsque la fréquence d'excitation coïncide exactement avec la fréquence naturelle du système, l'isolateur n'amplifie pas l'entrée.Pour les machines tournantes à vitesse variable qui balayent la résonance pendant chaque cycle de démarrage-arrêt, cette caractéristique est essentielle à la fiabilité à long terme.

Avantages au niveau du système d'une plateforme d'isolement normalisée

Au-delà des avantages directs de performance, l'adoption du JGX-1598D-557B dans une famille d'équipements crée des avantages opérationnels composés:

• Simplification des pièces détachées:Un numéro de pièce d'isolateur sert des pompes, des compresseurs, des générateurs et des équipements auxiliaires.les techniciens de terrain doivent connaître une seule procédure d'installation.
• Performance prévisible:Les équipes d'ingénierie qualifient une fois les caractéristiques de déformation de charge et de transmissibilité du JGX-1598D-557B, puis appliquent les données validées à toutes les futures conceptions d'équipements.Chaque nouvelle machine ne nécessite pas un nouveau programme de qualification d'isolation.
• Compatibilité avec les versions ultérieuresL'option d'adaptateur barre-plaque permet au JGX-1598D-557B de remplacer les supports élastomériques vieillissants sur les équipements en service sans percer de nouveaux trous de fondation ou modifier les bases de l'équipement.Les équipes d'entretien peuvent améliorer les performances de l'isolation pendant les pannes programmées sans modification structurelle.
• Cohérence globale de l'offre:En tant que produit entièrement métallique fabriqué selon des spécifications métallurgiques et dimensionnelles contrôlées,le JGX-1598D-557B offre des performances identiques quel que soit le lot de production ou la destination d'expéditionIl n'y a pas de variation de durcissement de lot à lot comme on le voit avec les produits en caoutchouc moulé.

Données techniques complètes

Lorsque l'approche de la plateforme JGX-1598D-557B offre la valeur maximale

• Systèmes de traction marines:Une seule configuration JGX-1598D-557B isole les moteurs de propulsion principaux, les boîtes de vitesses de réduction et les roulements d'arbre à travers une classe entière de navires.Les adaptateurs bar-to-plate permettent le remplacement en cas de chute des supports anciens pendant les périodes de quai sec sans modifications de la coque.
• Génération d'électricité distribuée:Les groupes électrogènes diesel et à gaz naturel de 50 à 500 kVA partagent la même plateforme isolante.L'option de fente de 45 degrés optimise l'isolation pour les moteurs à bloc en V où l'excitation primaire est à un angle de 45 degrés par rapport au plan de glissement.
• Cellules d'automatisation d'usine:Les piédestaux de robots, les bases de portiques à choisir et à placer et les montures de systèmes de vision bénéficient tous des mêmes spécifications de performance de l'isolateur.Les équipes d'entretien stockent un numéro de pièce et appliquent des valeurs de couple d'installation cohérentes à toutes les machines de l'installation.
• Locomotives et matériel roulant:Les sources d'alimentation auxiliaires montées sous le cadre, les compresseurs CVC et les armoires électroniques de traction résistent à des années de charge de choc induite par la voie.La configuration barre à barre avec des barres de serrage à boulons à travers maintient la précharge malgré les vibrations continues.
• Électricité éolienne et solaire:Les armoires d'onduleurs et les boîtiers de transformateurs des nacelles et des installations au sol sont soumis à des cycles de température quotidiens supérieurs à 60 °C.Le JGX-1598D-557B entièrement métallique maintient une rigidité constante du midi du désert à minuit sans la dérive thermique qui afflige les alternatives élastomères.

Contactez notre équipe d'application maintenantNous allons spécifier la configuration optimale JGX-1598D-557B,fournir des données validées de déviation de charge pour votre point d'exploitation spécifique, et livrer un devis dans un délai d'un jour ouvrable.
