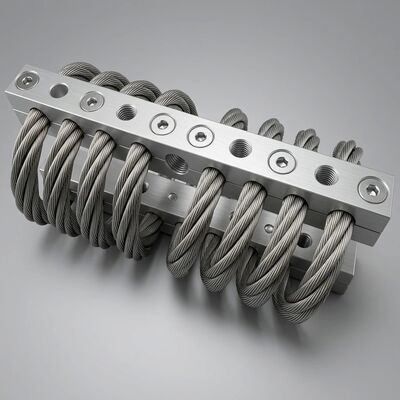

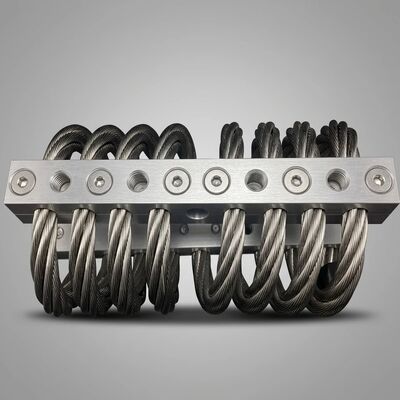

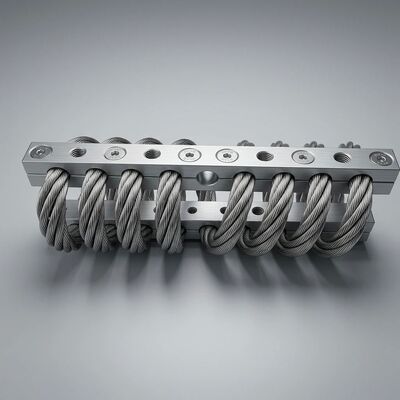

Isolateur de vibrations à câble métallique entièrement métallique, Suppression de résonance à amortissement élevé pour les environnements difficiles, JGX-1598D-557B

JGX-1598D-557B Conçu pour une utilisation permanente dans des environnements corrosifs, à haute température et à haute vibration

Lorsque les composants d'isolation tombent en panne, les conséquences sont en cascade: temps d'arrêt imprévu, dommages collatéraux aux équipements, risques pour la sécurité et remplacements d'urgence coûteux.JGX-1598D-557BL'isolateur de vibration de câble élimine ces risques grâce à unarchitecture entièrement métalliquequi ne peuvent pas se dégrader comme le font inévitablement les élastomères et l'hydraulique.Coiffure en acier inoxydable AISI 304(diamètre de 8,0 mm, configuration hélicoïdale à 6 bobines) etBlocs de serrage en alliage d'aluminium 6061-T6, chaque matériau de cet isolant a été sélectionné pour une durée de vie indéterminée dans des atmosphères industrielles agressives.

Sélection du matériau: pourquoi chaque composant est important

L'acier inoxydable AISI 304 utilisé dans l'élément de fil de fer contient 18% de chrome et 8% de nickel par composition, formant une couche passive d'oxyde de chrome auto-réparatrice qui résiste à la crevasse,corrosion des fissuresC'est la même famille d'alliages spécifiée pour les pétroliers chimiques, les équipements de transformation pharmaceutique,et les infrastructures côtières, applications où la défaillance des matériaux n'est tout simplement pas une option.

Les blocs de serrage en alliage d'aluminium 6061-T6 offrent un rapport résistance/poids exceptionnel tout en réduisant le risque de corrosion galvanique.anodisation à l'acide sulfuriqueaprès usinage, créer une couche d'oxyde d'aluminium de 15 à 25 microns qui assure à la fois une protection supplémentaire contre la corrosion et une isolation électrique entre l'équipement monté et la structure de support.Cette barrière diélectrique empêche les chemins de courant errant qui pourraient autrement accélérer la corrosion localisée à l'interface de montage.

Après la fabrication, l'ensemble du câble en acier inoxydable reçoit untraitement par électropolissagequi élimine les impuretés de surface et les microburres du processus de dessin.La surface lisse miroir résultante minimise l'adhérence des contaminants et élimine les facteurs de stress microscopiques où les fissures de fatigue commencent généralement dans les produits de fil non traités.

Physique de l'amortissement: comment le JGX-1598D-557B dissipe l'énergie sans les composants d'usure

Le mécanisme d'amortissement à l'intérieur du JGX-1598D-557B repose surAmortissement par coulomb (friction à sec)Comme l'assemblage de câbles hélicoïdaux se plie sous les vibrations,les centaines de brins individuels AISI 304 à l'intérieur de la corde glissent les uns contre les autres à leurs points de contactChaque événement de micro glissement convertit une petite quantité d'énergie cinétique en chaleur négligeable par friction interfaciale.

Ce procédé, répété des milliers de fois par seconde sur toute la section transversale de la corde, produit unun taux d'amortissement mesuré supérieur à 18%L'amortissement résulte essentiellement du comportement inhérent de l'interface du matériau plutôt que d'un milieu consommable.le coefficient d'amortissement reste stable pendant des décennies de fonctionnement continu.

Caractéristiques de performance du JGX-1598D-557B:

• bande de fréquences naturelle:8-12 Hz, réglable en variant la masse supportée dans l'enveloppe de charge nominale.
• Transmissibilité par résonance:Le rapport d'amortissement > 18% limite le facteur d'amplification de résonance, empêchant l'agrandissement destructeur qui se produirait avec des systèmes légèrement amortis passant par leur fréquence naturelle.
• Efficacité d'isolation:Une fois que la fréquence d'excitation dépasse environ 1,4 fois la fréquence naturelle, la transmission tombe en dessous de l'unité.
• Capacité de charge:La courbe de rigidité non linéaire assure une résistance progressive.prévention des contacts métalliques violents lors d'événements de choc.

Opération sans entretien validée par un test de durée de vie accéléré

Pour vérifier l'affirmation de durabilité sans entretien du JGX-1598D-557B, les unités de production sont soumises à une série de tests de vieillissement accéléré:

• L'équipement doit être équipé d'un dispositif de détection de la pollution atmosphérique.Plus de 500 heures de brouillard continu de 5% de NaCl à 35 °C. L'inspection post-exposition ne révèle aucun creux, aucune réduction de la section transversale du fil de fer et aucun changement de précharge de serrage.La finition électropolissée et la fonction métallurgique AISI 304 telles que conçues.
• Le cycle thermique:1Le coefficient d'amortissement et la rigidité mesurés avant et après montrent un écart dans la fourchette d'incertitude de mesure (± 2%).Aucun relâchement de précharge de serrage détecté.
• Vibration de résistance:10 millions de cycles à 2 fois la charge nominale à 15 Hz. L'inspection post-essai montre un polissage des surfaces de contact des fils de fil, mais aucune usure mesurable, aucune fissuration par fatigue ou aucun réglage permanent.
• Surcharge par choc:500 répétitions de charge statique nominale 3x appliquée sur les axes de compression, de tension et de cisaillement.

Ces résultats confirment ce que prédit le principe de conception entièrement métallique: le JGX-1598D-557B nécessiteaucune maintenance programmée, aucune lubrification, aucun ajustement et aucun remplacement périodiquependant toute la durée de vie opérationnelle des équipements qu'il protège.

Spécifications complètes des performances

Secteurs industriels où le JGX-1598D-557B élimine les temps d'arrêt liés aux isolateurs

• Raffineries pétrochimiques:Les équipements de pompage et les compresseurs centrifuges utilisés dans les zones dangereuses de classe I division 2 conformément à l'API 610.La construction entièrement métallique ne présente aucun risque d'accumulation de charge statique et résiste aux éclaboussures occasionnelles d'hydrocarbures sans gonflement ni ramollissement.
• Équipement sous-marin et offshore:Les boîtiers de générateur, les modules de pompes de levage d'eau de mer et les boîtiers de pompes d'eau de feu d'urgence exposés à une atmosphère marine continuellement salée.L'AISI 304 électropolissé offre des décennies de service sans creux.
• Opérations minières:Les alimentateurs de décharge du concasseur primaire, les écrans vibrants et l'isolation des moulins SAG où la poussière abrasive, le spray d'eau et le fonctionnement 24/7 rendent l'accès à la maintenance impraticable.La conception sans entretien élimine les arrêts programmés pour l'inspection de l'isolateur.
• Production de métaux primaires:Les ventilateurs d'extraction de fumée des fours à arc électrique, l'isolation par oscillation continue des rouleaux et l'isolation par choc des laminoirs à chaud à des températures ambiantes soutenues supérieures à 100 °C.Aucun élastomère ne peut survivre à cet environnement thermique..
• Désalinisation et traitement de l'eauPompes à osmose inverse à haute pression isolées dans des atmosphères chlorées.La métallurgie AISI 304 résiste à la corrosion par stress induite par le chlorure à des concentrations largement supérieures à celles rencontrées dans les installations de traitement de l'eau.

Demandez de l' aide technique dès aujourd'huipour une caractérisation détaillée de la déviation de charge, des dessins 3D de l'enveloppe de montage ou un devis compétitif pour le JGX-1598D-557B.et géométries de bloc de serrage sont disponibles pour les programmes d'intégration OEM.
