JGX-1278D-310B Isolateur contre les chocs vibratoires multiaxes assurant une protection continue des équipements avec une structure à toute épreuve

JGX-1278D-310B — Isolateur multi-axes 6-DOF avec architecture de sécurité inhérente

Les vibrations du monde réel sont rarement unidirectionnelles. Les machines tournantes, les événements sismiques et les charges d'impact produisent des mouvements complexes à traversaxes de compression, de tension, de roulis, de tangage, de lacet et de cisaillementsimultanément. LeJGX-1278D-310BL'isolateur de vibrations à câble métallique est conçu dès le départ pour cette réalité multi-axes, offrant une isolation efficace dansles six degrés de liberté (6-DOF). Tout aussi important, c'eststructure de verrouillage à sécurité intégréegarantit que l'élément de câble métallique ne peut pas se séparer des blocs de montage, même dans des conditions de surcharge qui détruiraient les isolateurs conventionnels.

Six degrés de liberté, une solution intégrée

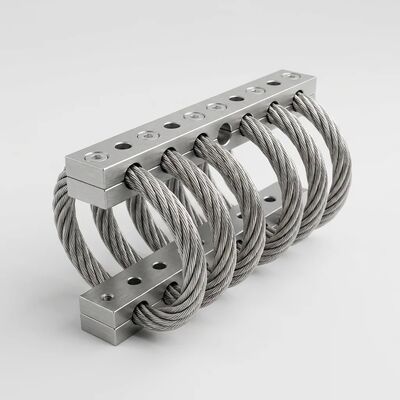

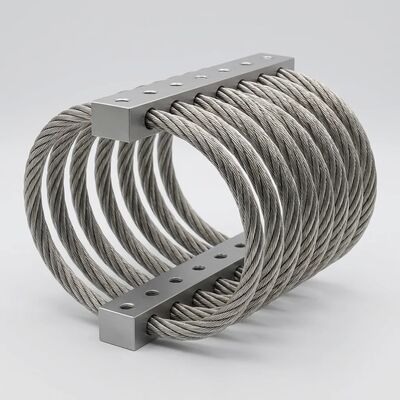

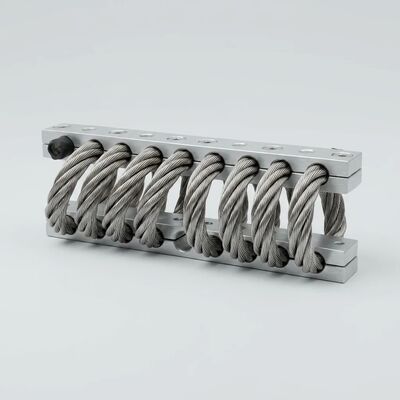

Chaque unité JGX-1278D-310B est dotée d'une boucle de câble métallique hélicoïdal formée avec précision, fabriquée à partir deAcier inoxydable AISI 304et ancré aux deux extrémités parBarres de serrage en alliage d'aluminium 6061-T6. La géométrie de cette configuration (8 bobines de câble métallique de 6,4 mm de diamètre, montées dans des fentes inclinées à 45°) crée une caractéristique de rigidité non linéaire qui se raidit progressivement sous une charge croissante. Ce comportement est critique pour les applications où coexistent chocs et vibrations en régime permanent :

• Axe de compression :Capacité de charge jusqu'à 50 kg statique, avec plage de déflexion de 3 à 8 mm variant en fonction de la précharge
• Axes de laminage et de cisaillement :La structure de la bobine hélicoïdale se déforme latéralement de manière contrôlée, absorbant l'énergie hors axe sans toucher le fond.
• Axe de tension :La conception de la barre de verrouillage empêche l'arrachement du câble métallique, maintenant ainsi la continuité structurelle même lorsque l'équipement monté subit des forces de soulèvement
• Tolérance aux chocs :Charges de choc transitoires jusqu'à75 kg par monturesont manipulés sans déformation permanente

Le facteur d'amplification de résonance est maintenuen dessous de 3 à la résonance, ce qui signifie que l'isolateur n'amplifie pas les vibrations même lorsque la fréquence d'excitation coïncide avec la fréquence naturelle du système, une marge de sécurité critique pour les environnements opérationnels imprévisibles.

Sécurité intégrée par conception, et non par module complémentaire

Les isolateurs de câbles métalliques conventionnels reposent uniquement sur la friction et la force de serrage pour retenir l'élément de câble. Sous des charges extrêmes, ces conceptions risquent de glisser ou de désengager complètement la corde, une défaillance qui laisse soudainement l'équipement lourd sans support. Le JGX-1278D-310B adopte une approche fondamentalement différente.

Les barres de serrage intègrent unprofil de rainure de verrouillage usinéqui capture mécaniquement les terminaisons du câble métallique. Plutôt que de dépendre uniquement du couple des boulons, cette géométrie crée un verrouillage mécanique positif : plus la corde tire fort, plus le verrouillage s'enclenche. Le résultat est unchemin de chargement de sécuritéqui maintient l'isolateur structurellement intact quelle que soit la direction ou l'ampleur de la surcharge.

Facteurs de fiabilité supplémentaires intégrés au JGX-1278D-310B :

• La construction du câble multibrins contient des centaines de fils individuels AISI 304. Même si un seul brin présente un défaut, les brins restants continuent de supporter la charge : il n’y a pas de point de défaillance unique.
• Les blocs de serrage en aluminium 6061-T6 sont anodisés pour une isolation électrique et une résistance supplémentaire à la corrosion, empêchant le couplage galvanique entre des métaux différents dans des environnements humides ou marins.
• L'ensemble de l'ensemble a subi un cycle thermique de -40 °C à +200 °C sans changement dans la précharge de serrage, validant ainsi la conception pour les installations arctiques et le montage dans le compartiment moteur.

Conçu pour les cycles de service les plus difficiles au monde

Déployé dans les secteurs les plus exigeants

• Plateformes pétrolières et gazières offshore :Protégez les patins des générateurs, les groupes de pompes et les armoires de commande des vibrations combinées induites par les vagues et des impacts occasionnels. Résistance au brouillard salin vérifiée à plus de 500 heures selon ASTM B117
• Équipement de soutien au sol aérospatial (GSE) :Isolez les bancs d'essai sensibles, les bancs d'étalonnage et les unités d'alimentation au sol dans les installations de maintenance des aéroports où la fiabilité a un impact direct sur les programmes de sécurité des vols.
• Systèmes d’urgence en zone sismique :Maintenir l'intégrité structurelle des générateurs de secours et des groupes motopompes à incendie dans les régions sujettes aux tremblements de terre ; la conception à sécurité intégrée reste engagée même en cas de mouvement du sol multidirectionnel
• Presses industrielles lourdes et lignes d'emboutissage :Absorbe les chocs répétitifs de haute amplitude des marteaux de forgeage, des machines de moulage par injection et des presses à emboutir les métaux sans dégradation par fatigue
• Stations de base de télécommunications :Protégez les unités radio montées sur le toit et sur la tour, les systèmes de positionnement d'antenne et les supports de batteries de secours contre les oscillations induites par le vent et les cycles de dilatation thermique.

Contactez notre équipe d’ingénierie dès aujourd’huipour une courbe charge-déflexion détaillée, des dessins de modèle de montage personnalisés ou un devis pour le JGX-1278D-310B configuré selon vos besoins spécifiques d'isolation multi-axes.
