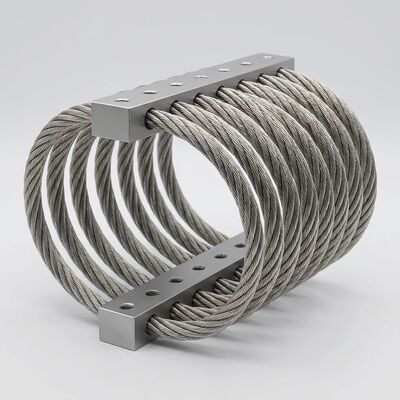

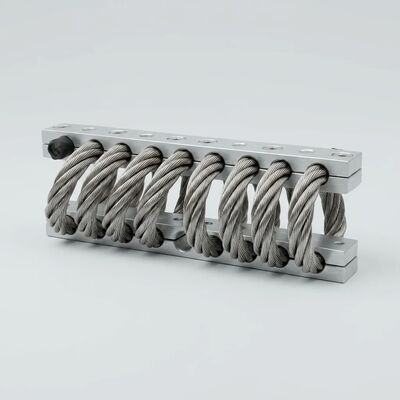

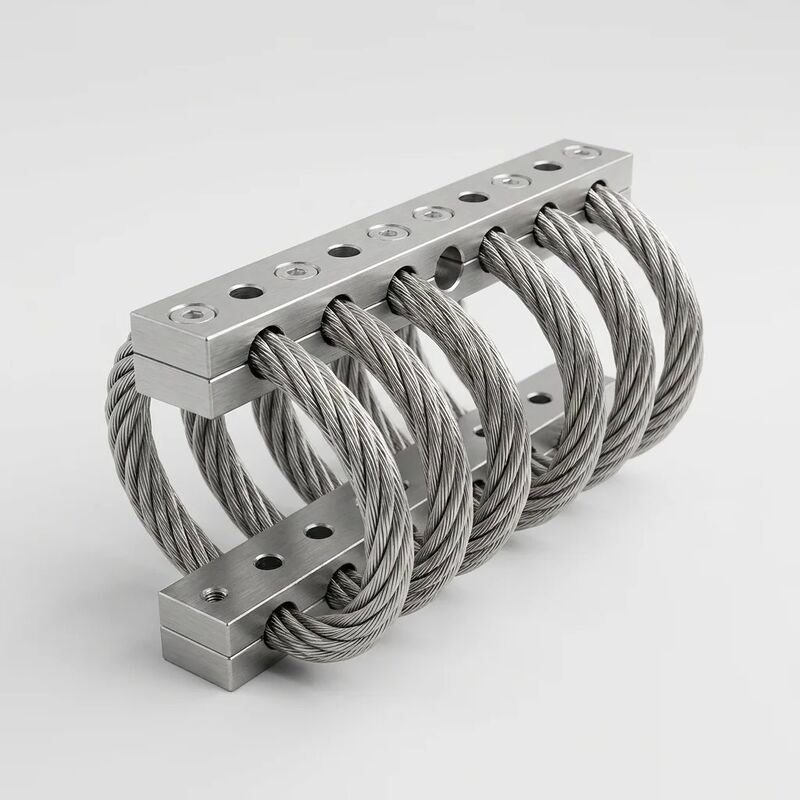

JGX-1278D-310B Isolateur de vibration de câbles métalliques avec coefficient d'amortissement élevé

JGX-1278D-310B — Isolateur de câble métallique à amortissement élevé pour les installations industrielles critiques

Les vibrations des équipements sont plus qu'une nuisance : elles accélèrent l'usure, raccourcissent la durée de vie des composants et dégradent la précision opérationnelle. LeJGX-1278D-310BL'isolateur de vibrations à câble métallique répond à ces défis à la source avec uncoefficient d'amortissement élevéconception qui absorbe et dissipe l’énergie vibratoire grâce à une friction interne contrôlée. Son architecture entièrement métallique élimine le besoin de maintenance périodique, offrant des performances d'isolation constantes année après année sans intervention.

Comment le JGX-1278D-310B obtient un amortissement exceptionnel

Au cœur de cet isolateur se trouve unCâble métallique en acier inoxydable AISI 304 à enroulement hélicoïdalcomposé de plusieurs brins entrelacés. Lorsque l'énergie d'une vibration ou d'un choc pénètre dans le système, ces brins se frottent les uns contre les autres au niveau microscopique, convertissant l'énergie cinétique en chaleur négligeable grâce àAmortissement Coulomb (frottement sec). Ce mécanisme délivre untaux d'amortissement supérieur à 15 %— nettement plus élevé que les supports en élastomère conventionnels — et ce, sans fluides hydrauliques, joints ou polymères sensibles au vieillissement qui se dégradent avec le temps.

Indicateurs de performance clés pour le JGX-1278D-310B :

• Rapport d'amortissement :>15 % sur la plage de fréquence naturelle de 10 à 15 Hz
• Charge statique maximale :50 kg par support, avec des caractéristiques de charge-déflexion stables
• Atténuation des vibrations :Une isolation efficace commence à des fréquences aussi basses que 1,4 fois la fréquence naturelle
• Construction du câble métallique :Diamètre 6,4 mm, configuration hélicoïdale à 8 bobines

L’avantage du zéro entretien

Les isolateurs de vibrations traditionnels utilisant du caoutchouc, du silicone ou du fluide hydraulique se dégradent inévitablement. Le caoutchouc durcit et se fissure. Fuite des joints hydrauliques. Le JGX-1278D-310B évite tous ces modes de défaillance grâce à sonconstruction exclusivement métallique. Le câble en acier inoxydable AISI 304, associé àBlocs de serrage en alliage d'aluminium 6061-T6, forme un système intrinsèquement immunisé contre :

• Vieillissement thermique :Fonctionnement continu de -40°C à +200°C sans dérive des propriétés du matériau
• Corrosion chimique :Finition de surface électropolie et résistance inhérente de l'acier inoxydable aux huiles, aux liquides de refroidissement et aux acides doux
• Dégradation des UV et de l’ozone :Contrairement au caoutchouc, la corde métallique ne nécessite aucun revêtement protecteur ni remplacement périodique
• Fatigue:La conception du câble multibrins répartit la tension sur des centaines de fils individuels, évitant ainsi une défaillance catastrophique en un seul point.

Pour les installations fonctionnant dans des endroits éloignés (plates-formes offshore, stations de pompage dans le désert ou sous-stations sans personnel), cette caractéristique de zéro entretien se traduit directement pardépenses opérationnelles réduiteset éliminé les temps d'arrêt pour le remplacement de l'isolateur.

Rusticité environnementale

Les tests en laboratoire confirment que le JGX-1278D-310B résistePlus de 500 heures d'exposition au brouillard salinselon les normes ASTM B117 sans piqûres ni dégradation structurelle. La surface électropolie améliore encore la propreté en éliminant les micro-crevasses où les contaminants pourraient s'accumuler, ce qui rend l'isolateur adapté aux environnements de transformation des aliments, de fabrication pharmaceutique et de salles blanches de semi-conducteurs.

Spécifications techniques intégrées

Où le JGX-1278D-310B offre le plus de valeur

• Groupes électrogènes industriels :Isolent les vibrations du moteur des cadres de protection, protégeant ainsi les radiateurs, les systèmes d'échappement et les panneaux électriques des fissures de fatigue.
• Stations de compression et de pompage CVC :Prévenir la transmission du bruit solidien dans les bâtiments commerciaux et les centres de données ; aucune dégradation du caoutchouc due à l'exposition au réfrigérant
• Salles des machines marines :Résiste à l’air chargé en sel et aux vibrations continues des moteurs diesel à basse fréquence à bord des navires commerciaux et des bateaux de travail
• Métrologie de précision et équipement de laboratoire :Maintenir une précision de positionnement submicronique pour les machines MMT, les interféromètres laser et les microscopes électroniques
• Armoires de signalisation ferroviaire et de voie :Endurez des années de vibrations lors du passage des trains sans accès pour la maintenance, résistant à la pluie, à la poussière et aux températures extrêmes

Demandez un devis ou une consultation d’ingénierie dès aujourd’hui.Nous fournissons le JGX-1278D-310B dans des configurations standard ainsi que des charges nominales et des géométries de montage personnalisées pour répondre à vos besoins d'isolation spécifiques.
