JGX-1276D-233B Isolateur contre les vibrations par câbles de câble à faible résonance

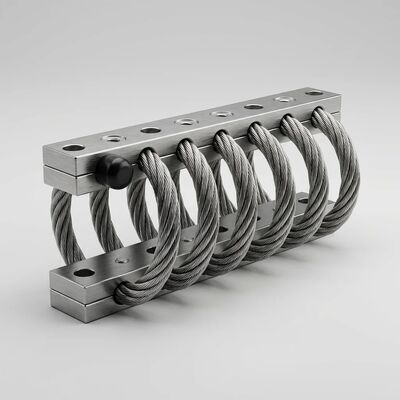

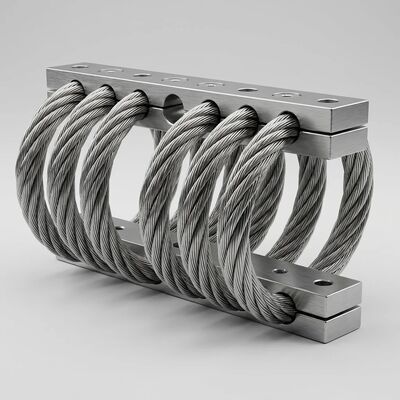

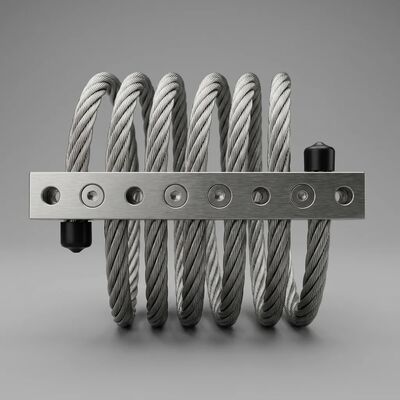

Isolateur de vibrations à câble métallique JGX-1276D-233B : faible pic de résonance, protection contre les chocs à grande déflexion

Le JGX-1276D-233B est un isolateur de vibrations à câble métallique robuste conçu pour offrir deux attributs de performances critiques que les supports conventionnels ont du mal à atteindre simultanément : une amplification de crête de résonance exceptionnellement faible et une capacité de déflexion généreuse sous charge de choc. Avec un câble métallique en acier inoxydable de 12,7 mm de diamètre formé en 6 bobines de précision et évalué pour une charge statique maximale de 233 kg, cet isolateur offre la meilleure protection de sa catégorie pour les équipements fonctionnant dans des environnements à chocs et vibrations élevés.

Comprendre le pic de résonance : pourquoi c'est important

Chaque isolateur de vibrations a une fréquence naturelle à laquelle il résonne. À cette fréquence, un isolateur mal conçu peut amplifier les vibrations d'entrée d'un facteur de 5:1, 8:1, voire plus, transformant une source de vibrations modérée en une force destructrice qui endommage les équipements sensibles. La construction du câble métallique toronné du JGX-1276D-233B résout fondamentalement ce problème grâce à ses caractéristiques de rigidité non linéaire et d'amortissement du frottement :

• Amplification résonante inférieure à 3:1 :Contrairement aux systèmes d'amortisseurs à ressort linéaires qui présentent des pics de résonance nets, la courbe de rigidité progressive du JGX-1276D-233B et la friction coulombienne inter-brins se combinent pour aplatir la courbe de transmissibilité. À la fréquence naturelle de l'isolateur, l'amplification est maintenue en dessous de 3:1, comparée à 5-10:1 pour les supports élastomères typiques de charge nominale équivalente.
• Dissipation d'énergie à large bande :Lorsque le câble métallique se déforme, les torons individuels frottent les uns contre les autres au niveau de milliers de micro-points de contact. Ce mécanisme de friction distribué convertit l'énergie cinétique des vibrations en chaleur négligeable sur une large plage de fréquences (10 Hz à 2 000+ Hz), éliminant ainsi l'efficacité à bande étroite qui affecte les solutions d'amortisseurs à masse ajustée et visqueux.
• Aucune amplification à haute fréquence :Au-dessus de la fréquence d’isolement, la courbe de transmissibilité chute fortement et continue de décroître. Il n'y a pas de résonance secondaire, pas de surtension de ressort et pas de modes de vibration de transmission haute fréquence qui se produisent généralement dans les isolateurs à ressort hélicoïdal lorsqu'ils sont excités par des harmoniques de leur fréquence naturelle.

Grande capacité de déviation : survivre à l’inattendu

La protection de l'équipement est en fin de compte définie par la façon dont un isolateur fonctionne dans des conditions extrêmes, et non par un fonctionnement nominal. La grande capacité de déflexion du JGX-1276D-233B garantit la survie lors des pires événements de choc :

• Jusqu'à 40 % de déviation sans dommage :L'hélice du câble métallique peut se comprimer ou s'étendre jusqu'à 40 % de la hauteur nominale de l'isolateur sans déformation permanente. Sous une charge de choc soudaine, cette distance de déplacement généreuse absorbe progressivement l'énergie d'impact plutôt que de la transmettre brusquement au châssis de l'équipement.
• Courbe charge-déformation progressive :À mesure que la déflexion augmente, les brins du câble métallique se resserrent et s'engagent progressivement, créant une réponse de raidissement qui limite naturellement la course maximale. Ce comportement d'amortissement inhérent empêche un atterrissage brutal qui autrement transmettrait une impulsion de choc secondaire à la charge utile, une caractéristique de sécurité essentielle pour les composants électroniques fragiles et les instruments de précision.
• Absorption des chocs multidirectionnelle :Contrairement aux amortisseurs uniaxiaux qui protègent dans une seule direction, la géométrie hélicoïdale du JGX-1276D-233B offre une grande capacité de déflexion simultanément en compression, en traction et en cisaillement/roulis. Un seul support gère les chocs dans toutes les directions, simplifiant la conception du système et réduisant le nombre total d'isolateurs requis.
• Performance reproductible après surcharge :Les isolateurs de câbles métalliques retrouvent leur géométrie et leurs caractéristiques d'amortissement d'origine après des événements de choc qui comprimeraient, déchireraient ou délamineraient de manière permanente les supports en élastomère. Cette répétabilité est essentielle pour les applications soumises à des charges de choc récurrentes, depuis les impacts d'attelages ferroviaires jusqu'au recul de la presse à emboutir en passant par le claquement des vagues sur l'équipement de bord.

Spécifications techniques

Barres de montage : matériau et traitement de surface

Le JGX-1276D-233B est disponible avec deux matériaux de barre de montage pour répondre aux différentes exigences d'application. Les barres de montage constituent l'interface entre l'hélice du câble métallique et votre équipement, et la sélection de la bonne configuration garantit des performances optimales à long terme.

Options matérielles :

• Barres en acier inoxydable :Résistance maximale à la corrosion et résistance structurelle. Recommandé pour les installations extérieures, les environnements marins et les environnements industriels lourds où les barres de montage peuvent être exposées aux intempéries, aux brouillards salins ou aux vapeurs chimiques. Les barres en acier inoxydable offrent également la rétention de force de serrage la plus élevée sur des décennies de service.
• Barres en alliage d'aluminium (6061-T6) :Alternative légère avec un excellent rapport résistance/poids. Préféré pour les applications sensibles au poids où chaque kilogramme compte, comme les plates-formes aériennes, les équipements mobiles et les systèmes transportables.

Sélection du traitement de surface pour les barres en aluminium :

• Anodisation blanche :Le traitement de surface standard qui améliore la dureté naturelle de l'aluminium tout en préservant son aspect métallique. Convient aux environnements industriels généraux avec des conditions normales d’humidité et de température. Fournit une protection efficace contre l’oxydation de la surface et l’abrasion mineure.
• Anodisation dure :Un traitement spécialisé qui crée une couche d'oxyde nettement plus épaisse et plus dure sur la surface de l'aluminium. La finition gris foncé qui en résulte offre une résistance supérieure à l'usure, ce qui en fait le choix privilégié pour les installations soumises à des poussières abrasives, à des manipulations fréquentes ou à des contacts mécaniques lors des activités de maintenance des équipements.

Caractéristiques clés des isolateurs de câbles métalliques WNRLN

• Pas de fluage ni de vieillissement sur toute la durée de vie
• Amortissement interne élevé sans dépendance aux fluides ou aux gaz
• Plage de températures de fonctionnement extrêmement large (-70°C à +260°C)
• Grande variété de configurations de montage et d'options de montage
• Prototypage rapide et économique pour des spécifications personnalisées
• Construction exceptionnellement robuste avec une durée de vie de plusieurs décennies
• Excellente isolation combinée des chocs et des vibrations dans une seule unité
• Insensible aux agents chimiques, à l'eau de mer, à l'ozone, aux rayons UV et aux solvants industriels

Applications nécessitant une faible résonance et une déflexion élevée

• Isolation sismique pour les infrastructures critiques :Protégez les racks de serveurs, les armoires de communication et les systèmes d'alimentation de secours dans les régions sujettes aux tremblements de terre. La grande capacité de déflexion s'adapte au déplacement sismique tandis que la faible amplification résonante empêche les dommages à l'équipement lors des mouvements du sol à basse fréquence.
• Groupes électrogènes et pompes mobiles :Isolez les générateurs diesel montés sur remorque, les groupes hydrauliques et les systèmes de pompes mobiles des chocs et des vibrations induits par la route pendant le transport, tout en assurant un montage stable pendant le fonctionnement stationnaire.
• Équipements de signalisation ferroviaire et de voie :Protégez les relais de signalisation sensibles, les compteurs d'essieux et les nœuds de communication des effets combinés des vibrations du passage des trains, des impacts sur les joints ferroviaires et des charges de choc des véhicules de maintenance.
• Machinerie industrielle lourde :Isolez les grandes presses à emboutir, les marteaux de forgeage et les concasseurs de roches où chaque cycle de fonctionnement génère une impulsion de choc à haute énergie. La faible amplification résonante empêche l'isolateur lui-même de devenir un amplificateur de vibrations à des vitesses de fonctionnement spécifiques.
• Systèmes CVC et refroidisseurs sur structures élevées :Lorsque des refroidisseurs et des unités de traitement d’air sont installés sur des toits ou des mezzanines, les vibrations transmises par la structure peuvent provoquer une résonance dans le bâtiment. L'amortissement à large spectre du JGX-1276D-233B empêche cela tout en s'adaptant aux mouvements de balancement et de dilatation thermique induits par le vent.
• Équipement de navire marin et de plate-forme offshore :Protégez l'électronique de navigation, les systèmes radar et les équipements mécaniques contre les chocs combinés du claquement des vagues, de la cavitation de l'hélice et des vibrations du moteur, des conditions dans lesquelles une déviation importante et une faible résonance simultanées ne sont pas négociables pour la fiabilité opérationnelle.

Comparaison des performances : câble métallique par rapport aux isolateurs conventionnels

Assurance qualité et tests

Chaque JGX-1276D-233B est soumis à une vérification dimensionnelle à 100 % et à des tests dynamiques de lots d'échantillons sur une table vibrante électrodynamique. Les courbes de transmissibilité sont validées par rapport aux spécifications de conception et les caractéristiques charge-déformation sont mesurées à plusieurs niveaux de compression pour confirmer la conformité à la capacité nominale. Toute la fabrication est réalisée sous gestion de qualité certifiée ISO 9001 : 2015 avec une traçabilité complète des lots de matériaux, depuis la bobine de câble métallique brut jusqu'à l'isolateur fini.
