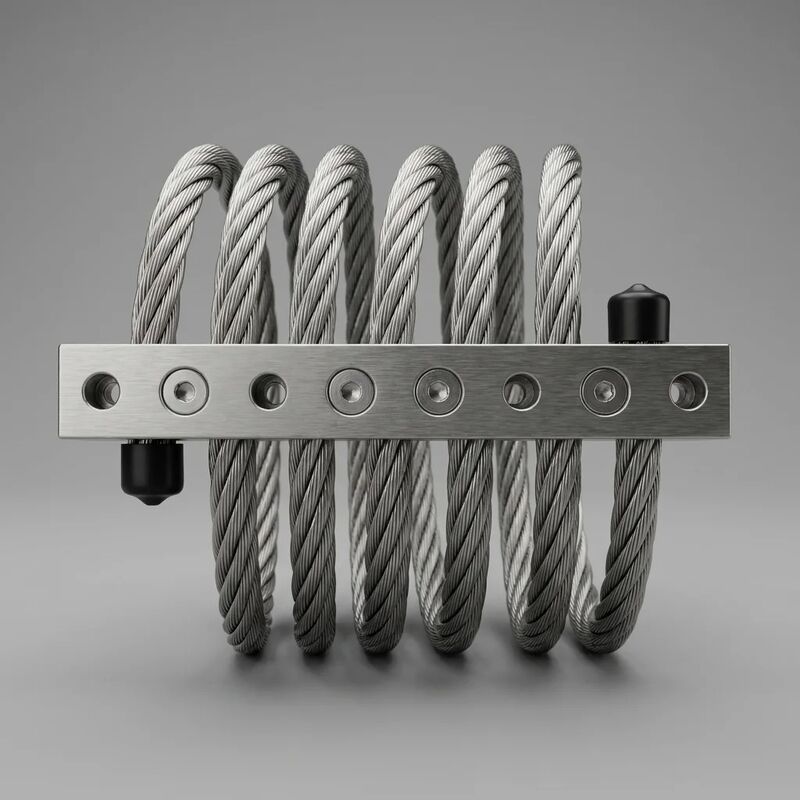

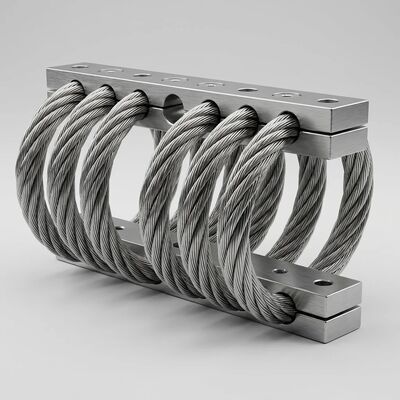

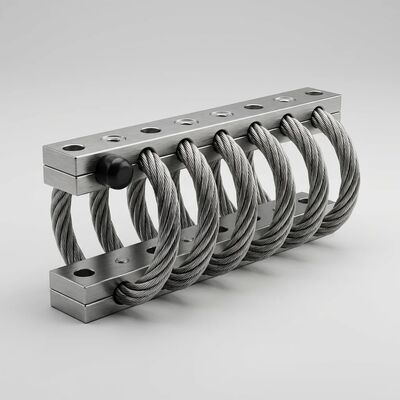

JGX-1276D-233B Isolateur de vibration de câble à fil de fer Vie de service infinie Pas de vieillissement Craquage Dé dégradation du matériau 233kg

JGX-1276D-233B Isolateur de vibration par câble: durée de vie pratiquement infinie, zéro dégradation du matériau

Le JGX-1276D-233B représente l'expression ultime de la philosophie d'isolation par vibration entièrement métallique:une solution de montage conçue pour fonctionner de façon identique le jour de son installation et trente ans plus tard, sans vieillissementIl n'y a pas de fissures, ni de dégradation.Cable en acier inoxydable 316L poli par électroélectricité, de 7 mm de diamètre, formé en 6 bobines de précision et destiné à une charge statique maximale de 233 kg, cet isolant élimine la plus grande faiblesse des supports de vibration traditionnels: l'inévitabilité de la défaillance du matériau au fil du temps.

Le problème fondamental des supports de vibration conventionnels

Chaque support de vibration qui contient des matériaux organiques, comme le caoutchouc, le néoprène, le polyuréthane, le silicone ou tout autre élastomère, suit un cycle de vie de dégradation prévisible:

• Phase 1 (0 à 2 ans):Le support fonctionne comme prévu, mais les facteurs environnementaux ont déjà commencé leur attaque: les rayons UV coupent les chaînes de polymères à la surface;L'ozone attaque les liaisons insaturées dans la colonne vertébrale du caoutchouc; les plastifiants commencent leur migration lente vers la surface.
• Phase 2 (2 à 5 ans):Des changements mesurables apparaissent, l'élastomère se durcit à mesure que les plastifiants s'évaporent et que la densité des liaisons croisées augmente.fournissant des voies permettant à l'humidité et aux produits chimiques de pénétrer plus profondément dans le matériauLes caractéristiques d'amortissement dérivent des spécifications de conception.
• Phase 3 (5 à 10 ans):Les fissures se propagent de la surface vers le noyau supportant la charge. La rigidité du support peut avoir changé de 30 à 50% par rapport à sa valeur initiale.Les performances dynamiques sont maintenant sensiblement différentes de celles spécifiées lors de l'installationLe remplacement devient nécessaire, ce qui nécessite l'arrêt de l'équipement, des coûts de main-d'œuvre et d'élimination.

Le JGX-1276D-233B élimine les trois phases. Il n'y a rien à vieillir, rien à craquer et aucun mécanisme de dégradation à initier.

Pourquoi le JGX-1276D-233B a une durée de vie infinie

• Construction inorganique à 100%:L'élément support est constitué d'une corde en acier inoxydable 316L. Le mécanisme de serrage utilise des barres de retenue en acier inoxydable ou en alliage d'aluminium.pas de revêtements dégradablesL'isolateur est, au sens le plus littéral, une structure purement métallique.
• Amortissement du frottement sans usure:Le mécanisme d'amortissement repose sur le frottement de Coulomb entre les brins dans le fil de fer.ou amortisseurs viscoélastiques présentant une fatigue au niveau moléculaireLes fils se polirent légèrement lors de l'exécution initiale, puis se stabilisent dans un état d'équilibre qui persiste indéfiniment.
• Barrière de corrosion par électropolissage:Le fil de fer 316L est soumis à un procédé électrochimique d'électropolissage qui élimine les irrégularités de surface au niveau microscopique, élimine les contaminants incorporés,et crée une couche passive enrichie en chromeLa surface résistante résiste à la corrosion même dans des environnements riches en chlorure, atteignant plus de 1000 heures de résistance aux pulvérisations de sel par ASTM B117.
• Aucun rampant sous charge soutenue:La déformation progressive permanente sous contrainte constante est un mode de défaillance unique aux polymères et aux métaux à bas point de fusion.Le câble en acier inoxydable à température ambiante fonctionne à une température homologue (T/T_melt) inférieure à 0.2L'isolateur conserve sa géométrie exacte quelle que soit la durée de la charge appliquée.
• Aucune limite de fatigue dans la plage de charge:Alors que tous les métaux ont une limite de fatigue, le JGX-1276D-233B fonctionne bien en dessous de la limite de résistance de l'acier inoxydable 316L.la contrainte cyclique subie par chaque brin de fil est inférieure de plusieurs ordres de grandeur au seuil de fatigue du matériau, ce qui signifie que le déclenchement de la fissure par fatigue n'est pas un mode de défaillance crédible dans la durée de vie prévue de l'isolateur.

Spécifications techniques

Barres de montage: guide de configuration

Les barres de retenue qui fixent l'hélice de câble à votre équipement sont disponibles en deux matériaux, chacun présentant des avantages distincts:

Sélection du matériau:

• d'une épaisseur n'excédant pas 50 mmLorsque l'ensemble de l'isolateur - câbles et barres - est en acier inoxydable,l'assemblage est complètement imperméable à la corrosion galvanique et fournit la même force de serrage décennie après décennieCette configuration est recommandée pour les installations marines, offshore, de transformation chimique et extérieures.
• Les barres de retenue en alliage d'aluminium 6061-T6:Réduire le poids de l'isolateur d'environ 40% par rapport aux barres en acier inoxydable tout en maintenant une résistance suffisante pour la charge nominale.Cette option est préférable pour les applications critiques en termes de poids, telles que les plates-formes aériennes., équipements mobiles et systèmes transportables.

Traitement de surface des barres en aluminium:

• Anodisation blanche:Traitement standard qui augmente la dureté de surface au-delà de celle de l'aluminium nu tout en conservant une apparence métallique propre.et les installations protégées.
• Anodisation dure:Il crée une couche d'oxyde nettement plus épaisse avec une résistance supérieure à l'abrasion et une apparence gris foncé.les carrières ou les lieux où les isolants peuvent être soumis à un contact mécanique accidentel lors de l'entretien de routine des équipements.

Caractéristiques clés des isolants à câbles WNRLN

• Absolument pas de démangeaisons, de vieillissement ou de fatigue matérielle pendant toute la durée de vie
• Coefficient d'amortissement interne élevé obtenu uniquement par friction métallique sans fluides, gaz ou matériaux viscoélastiques
• Performance constante dans une plage de températures extrêmes de -70°C à +260°C
• Configurations de montage flexibles avec plusieurs options de montage et d'orientation
• Retour rapide de prototypage pour les dimensions personnalisées, les capacités de charge et les motifs de montage
• Construction robuste entièrement en métal conçue pour des décennies de service continu
• Attention à l'effet de choc et à l'atténuation simultanée des vibrations lors de la compression, de la tension et du cisaillement/roulement
• Immunité complète contre les agents chimiques, l'eau salée, l'ozone, les rayonnements ultraviolets et les produits de nettoyage industriels

Applications où la durée de vie détermine le coût total

La durée de vie infinie du JGX-1276D-233B crée une valeur disproportionnée dans les applications où l'accès est difficile, les temps d'arrêt sont coûteux ou la logistique de remplacement est prohibitive:

• Installations à distance et sans pilote:Les stations relais de télécommunications sur les sommets des montagnes, les salles d'équipement des plateformes offshore, les onduleurs des fermes solaires du désert et les générateurs des stations de recherche arctiques partagent tous un défi commun:Envoyer un technicien pour remplacer un support vibratoire défaillant coûte des ordres de grandeur plus que le support lui-mêmeLe JGX-1276D-233B, qui est adapté et oublié, élimine complètement ces coûts d'intervention.
• Industrie du procédé continu:Dans les usines chimiques, les raffineries de pétrole, les fours de ciment et les aciéries, une fermeture non planifiée pour remplacer des supports d'équipement défectueux peut coûter des centaines de milliers de dollars par jour en perte de production.L'installation de supports qui ne nécessitent jamais de remplacement transforme un risque opérationnel récurrent en une décision de capital unique.
• Équipement intégré et inaccessible:Les isolants vibratoires installés à l'intérieur de boîtiers scellés, sous des machines coulées ou dans les éléments structurels des bâtiments ne peuvent pas être remplacés économiquement.La durée de vie de l'isolateur devient la durée de vie de l'équipement, ce qui rend une construction sans dégradation une exigence absolue..
• Machines à roulement à haute valeur:Les grands compresseurs centrifuges, les turbines à gaz et les pompes de traitement représentent des investissements en capital de plusieurs millions de dollars.défaillance du joint, ou déséquilibre du rotor causé par des supports dégradés qui ne fournissent plus les performances d'isolation vibratoire spécifiées.
• Infrastructure de transport:Les plates-formes de roulement des ponts, les systèmes d'isolation des voies ferrées et les montures de ventilateurs de ventilation des tunnels devraient servir pour la durée de vie de conception de 50 à 100 ans de l'infrastructure elle-même.Seuls les isolants entièrement métalliques peuvent s'engager de manière crédible sans s'appuyer sur des hypothèses sur le vieillissement des polymères qui ne peuvent pas être validées sur de telles échelles de temps..

Analyse du coût total de la propriété

Considérons une installation industrielle typique nécessitant 16 isolateurs de vibration, chacun pouvant supporter plus de 200 kg:

Note: Cette analyse suppose des équipements accessibles sur un marché développé.1.

La résistance environnementale au-delà du vieillissement

L'absence de matériaux organiques confère également une résistance à un large éventail de facteurs de stress environnementaux qui accélèrent le vieillissement des supports conventionnels:

• Les rayons UV:Il n'y a pas de chaînes de polymères à photodégrader, pas de colorants à décolorer,et aucune oxydation de surface au-delà de la couche d'oxyde de chrome auto-passivateur qui se forme naturellement sur l'acier inoxydable.
• Ozone:L'attaque par l'ozone est l'un des mécanismes de dégradation les plus agressifs du caoutchouc, provoquant des fissures perpendiculaires caractéristiques même dans le matériau non stressé.Le JGX-1276D-233B n'a aucune sensibilité à l'ozone atmosphérique à toute concentration.
• Hydrolyse et humidité:Les supports en polyuréthane sont sensibles à l'hydrolyse lorsqu'ils sont exposés à des conditions chaudes et humides, une réaction chimique qui brise les chaînes polymères et réduit de façon permanente les propriétés mécaniques.L'acier inoxydable ne subit aucune réaction avec l'eau sous aucune forme..
• Exposition aux produits chimiques:Les déversements de fluides hydrauliques, les brumes d'huile de lubrification, les solvants de nettoyage et les vapeurs chimiques industrielles attaquent différents élastomères de différentes manières, gonflant un type tout en durcissant un autre.Le JGX-1276D-233B est compatible avec pratiquement tous les produits chimiques industriels à l'exception des acides réducteurs forts, et ceux qui ne sont utilisés qu'à des concentrations et à des températures élevées.
• Attaque microbiologique:Dans les installations tropicales et souterraines, les composants en caoutchouc peuvent être dégradés par des champignons, des bactéries et d'autres micro-organismes qui métabolisent les constituants organiques des polymères.L'acier inoxydable ne fournit aucun substrat nutritif pour la croissance biologique.

Assurance qualité

Chaque JGX-1276D-233B est fabriqué selon la gestion de la qualité certifiée ISO 9001:2015 avec une traçabilité complète du matériau de la bobine de fil de fer brut à l'isolateur fini.Chaque unité est soumise à une inspection dimensionnelle à 100%., et les lots d'échantillons sont soumis à des essais de corrosion accélérés selon la norme ASTM B117, à des essais de résistance à la charge cyclique et à une validation de la transmissibilité sur une table électrodynamique.Les certificats de conformité et les rapports d'essai des matériaux sont disponibles sur demande..

Informations sur la société

WNRLN est un fabricant spécialisé d'isolateurs de vibration de câbles métalliques, de supports de choc et de solutions d'absorption d'énergie pour des applications industrielles et commerciales exigeantes.Avec une expertise approfondie dans la technologie d'isolation entièrement métallique, nous fournissons des produits qui durent plus longtemps que les équipements qu'ils protègent.

Nos capacités d'ingénierie couvrent les produits de catalogue standard et les solutions entièrement personnalisées, des modèles de montage modifiés et des capacités de charge aux conceptions d'isolateurs sur mesure pour des applications uniquesAvec des installations de prototypage rapide et une équipe technique expérimentée, nous livrons des échantillons personnalisés en quelques semaines, pas en quelques mois.

Les produits WNRLN sont approuvés par les fabricants d'équipements, les intégrateurs de systèmes et les utilisateurs finaux dans tous les secteurs, y compris la production d'énergie, le pétrole et le gaz, le transport maritime, les machines de construction,instruments de précisionNotre engagement en faveur de la qualité est soutenu par la certification ISO 9001:2015 et un programme de test interne rigoureux.

Pour discuter de vos besoins en isolation vibratoire ou demander une proposition technique complète, contactez notre équipe d'ingénierie d'application dès aujourd'hui.Fournir les spécifications de votre équipement et votre environnement d'exploitation pour une recommandation de solution adaptée dans les 48 heures.

Contactez notre équipe d'ingénieurs pour discuter des exigences de durée de vie de votre application.Nous pouvons fournir une comparaison de coût total de possession adaptée à votre configuration d'équipement spécifique et à votre environnement d'exploitation.
