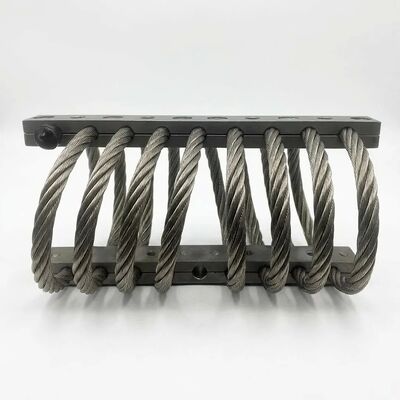

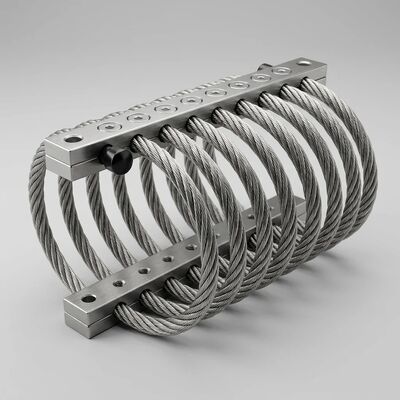

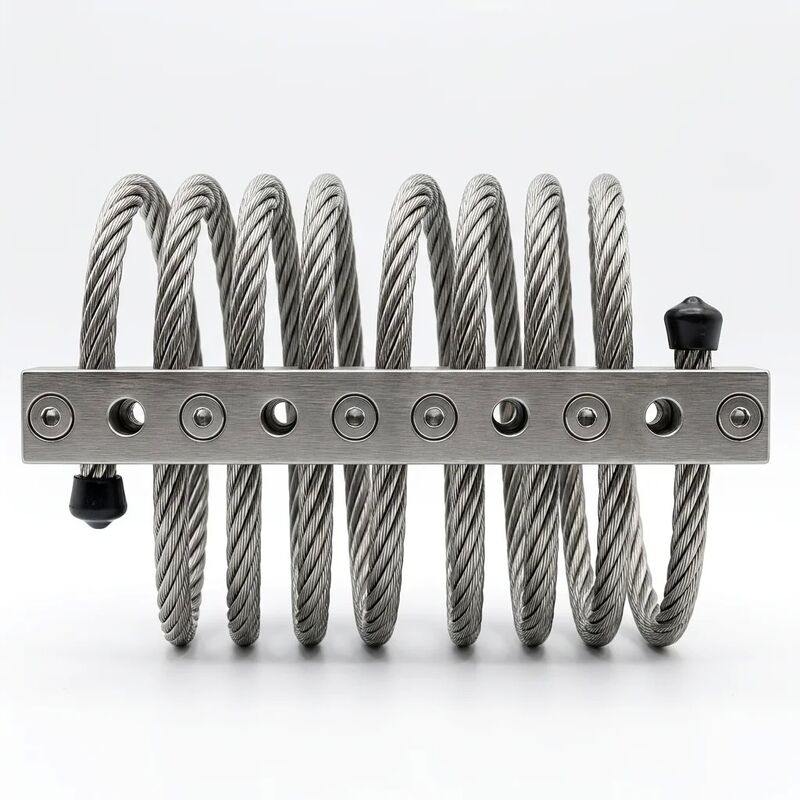

JGX-0958D-138A Isolateur de vibration par câble à fil de fer Résistance à la corrosion supérieure Équipement de précision UAV Gimbal

Isolateur de vibrations de câble métallique résistant à la Corrosion de JGX-0958D-138A pour l'équipement de précision et les cardans d'UAV

Le JGX-0958D-138A est un isolateur de vibrations à câble métallique de qualité supérieure spécialement conçu pour les applications où la résistance à la corrosion, la stabilité à long terme et le contrôle précis des vibrations ne sont pas négociables. Construit avec un câble métallique en acier inoxydable 316L de qualité marine de 9,5 mm de diamètre dans une configuration à 8 bobines et évalué pour une charge statique maximale de 138 kg, cet isolateur offre des décennies de service sans entretien, même dans les atmosphères côtières chargées de sel, les environnements tropicaux à forte humidité et les environnements industriels chimiquement agressifs.

Résistance supérieure à la corrosion et au vieillissement

La sélection sans compromis des matériaux et le traitement de surface du JGX-0958D-138A sont au cœur de la longévité du JGX-0958D-138A :

• Câble métallique en acier inoxydable de qualité marine 316L :La variante à faible teneur en carbone de l'acier inoxydable 316 offre une résistance améliorée à la corrosion intergranulaire après soudage ou exposition à haute température. La teneur en molybdène (2 à 3 %) offre une résistance exceptionnelle à la corrosion par piqûres et fissures dans les environnements riches en chlorures, un avantage essentiel par rapport à l'acier inoxydable 304 standard dans les applications côtières et offshore.
• Finition de surface électropolie :Chaque assemblage de câble métallique subit un électropolissage, un processus électrochimique qui élimine les imperfections de surface, les micro-bavures et les contaminants incrustés au niveau microscopique. La surface lisse comme un miroir minimise les sites d'initiation de la corrosion et réduit le piégeage des particules, atteignant plus de 1 000 heures de résistance au brouillard salin selon les tests ASTM B117.
• Zéro dégradation des polymères :Sans composants en caoutchouc, élastomère ou plastique, il n'y a tout simplement rien qui puisse se fissurer, se raidir, gonfler ou se délaminer au fil du temps. Les performances d'amortissement de l'isolateur restent constantes tout au long de sa durée de vie, éliminant les cycles de remplacement périodiques requis par les supports conventionnels.
• Atténuation de la corrosion galvanique :Lorsque des barres de montage en alliage d'aluminium sont spécifiées, une barrière d'isolation exclusive empêche le contact direct entre l'acier inoxydable et l'aluminium, éliminant ainsi le risque de corrosion galvanique entre des métaux différents en présence d'électrolytes (eau de pluie, embruns marins, solutions de nettoyage).

Spécialement conçu pour les équipements de précision

Les instruments de précision exigent une isolation des vibrations qui n’introduit pas ses propres artefacts. La courbe de rigidité non linéaire et le mécanisme d'amortissement basé sur la friction du JGX-0958D-138A offrent des avantages distincts pour les charges utiles sensibles :

• Sensibilité à faible amplitude :La construction du câble métallique toronné offre une isolation efficace même à des amplitudes de déplacement inférieures au millimètre, protégeant l'alignement optique, les trajets du faisceau laser et les mesures interférométriques des perturbations de micro-vibrations.
• Amortissement à large bande sans amplification de résonance :Contrairement aux amortisseurs à masse réglée qui amplifient les vibrations à des fréquences non conçues, l'amortissement par friction du JGX-0958D-138A dissipe l'énergie sur un large spectre de fréquences (généralement de 10 Hz à 2 000+ Hz) sans introduire de pics de résonance secondaires.
• Aucune signature magnétique :La construction en acier inoxydable 316L entièrement austénitique est non magnétique à l'état recuit, garantissant ainsi aucune interférence avec les instruments magnétiquement sensibles tels que les microscopes électroniques, les équipements auxiliaires d'IRM et les capteurs de champ magnétique de précision.
• Dégazage minimal :La conception entièrement métallique et sans lubrifiant élimine les émissions de composés organiques volatils (COV), ce qui rend l'isolateur adapté aux environnements de salles blanches, aux systèmes de vide et aux boîtiers d'instruments optiques où le contrôle de la contamination est essentiel.

Optimisé pour la stabilisation du cardan d'UAV

Les plates-formes d'imagerie aérienne présentent des défis uniques en matière d'isolation des vibrations : l'isolateur doit atténuer les vibrations à haute fréquence du moteur et de l'hélice tout en restant suffisamment rigide pour préserver l'autorité de contrôle du cardan. Le JGX-0958D-138A résout ce problème avec :

• Rigidité progressive non linéaire :Dans des conditions normales de fonctionnement du cardan (petites déflexions), le câble métallique fournit une raideur initiale douce qui découple efficacement les vibrations à haute fréquence. Lors de manœuvres de vol agressives ou d'impacts à l'atterrissage (grandes déflexions), la rigidité augmente progressivement pour limiter l'excursion du cardan et empêcher le contact structurel.
• Isolation multi-axes dans une seule unité :Un seul support JGX-0958D-138A offre une isolation simultanée dans les directions de compression, de tension et de cisaillement/roulis. Cela simplifie la conception du support de montage du cardan par rapport aux systèmes nécessitant des isolateurs séparés pour chaque axe.
• Performance stable en température :Les opérations des drones couvrent des environnements allant de la chaleur du désert au froid des hautes altitudes. L'isolateur entièrement métallique conserve des caractéristiques d'amortissement identiques de -70 °C à +260 °C, tandis que les supports en élastomère peuvent se rigidifier de 300 à 500 % à basse température, dégradant gravement la qualité de stabilisation d'image du cardan.
• Intégration légère :Lorsqu'il est configuré avec des barres de montage en alliage d'aluminium 6061-T6, le poids de l'isolateur est minimisé sans sacrifier la capacité de charge, aidant ainsi les opérateurs d'UAV à maximiser l'allocation de charge utile pour les caméras, les capteurs et les batteries.

Spécifications techniques

Applications recommandées

• Imagerie aérienne et cardans de drones :Stabilisez les caméras de cinéma, les charges utiles d'imagerie thermique, les scanners LiDAR et les capteurs multispectraux sur les plates-formes de drones multi-rotors et à voilure fixe. La construction résistante à la corrosion résiste aux opérations d'enquête côtière et aux conditions de déploiement tropicales.
• Systèmes optiques et laser :Isolez les interféromètres laser, les bancs optiques, les supports de télescope et les équipements de spectroscopie des vibrations des bâtiments, du bruit induit par le CVC et des perturbations de pas dans les laboratoires et les observatoires.
• Équipement de fabrication de semi-conducteurs :Protégez les stations d'inspection de plaquettes, les systèmes d'alignement de lithographie et les robots de prélèvement et de placement des vibrations environnementales qui peuvent provoquer des erreurs de positionnement à l'échelle nanométrique.
• Instruments de diagnostic médical :Fournit un montage stable pour les équipements d'imagerie sensibles, y compris les composants du portique des scanners CT, les systèmes de positionnement de transducteurs à ultrasons et les appareils d'analyse de laboratoire où les vibrations peuvent compromettre la précision des mesures.
• Électronique marine et navigation :Protégez les unités de navigation GPS/INS, les racks de traitement sonar, les terminaux de communication par satellite et l'électronique de pont à bord des navires commerciaux contre les vibrations induites par le moteur et les impacts de vagues.
• Stations de surveillance côtières et offshore :Protégez les capteurs sismiques, les équipements radar météorologiques et les instruments de surveillance environnementale dans les atmosphères côtières chargées de sel où les supports conventionnels se corrodent en quelques mois.
• Transformation alimentaire et pharmaceutique :La surface électropolie entièrement métallique et sans crevasses répond à des exigences hygiéniques strictes. Aucune particule de caoutchouc, plastifiant ou revêtement ne peut contaminer les environnements de production, ce qui est idéal pour les alimentateurs vibrants, les machines de remplissage et l'isolation des presses à comprimés.

Proposition de valeur à long terme

Même si le coût d'achat initial d'un isolateur de câble métallique électropoli 316L peut dépasser celui d'un support en élastomère conventionnel, le calcul du coût total de possession favorise fortement la solution entièrement métallique en prenant en compte :

• Coûts de remplacement éliminés :Aucun intervalle de remplacement de montage prévu : le JGX-0958D-138A est un composant à installer et à oublier.
• Temps d'arrêt réduit :L'équipement reste opérationnel sans arrêt pour l'inspection et le remplacement du support, ce qui est essentiel pour les industries à processus continu et les installations distantes sans personnel.
• Avantages d’assurance et de conformité :Une construction entièrement métallique résistante au feu peut contribuer favorablement aux évaluations de la sécurité incendie des installations et au calcul des primes d'assurance, en particulier dans les locaux de machines fermés.
• Qualité constante du produit :Un montage stable de l'équipement se traduit par des tolérances de fabrication constantes, moins de rebuts et des résultats métrologiques prévisibles au fil des années de production.

Personnalisation et assistance technique

Notre équipe d'ingénierie d'applications peut adapter la série JGX-0958 à vos besoins spécifiques. Les personnalisations courantes incluent un nombre de bobines ajusté pour des plages de charge modifiées, des modèles de trous de montage non standard, des butées de fin de course intégrées et des traitements de surface spécialisés pour les environnements chimiques extrêmes. Contactez-nous avec vos besoins pour une évaluation de faisabilité et un devis rapide de prototype.

Demandez une proposition technique dès aujourd’hui. Incluez le poids de votre équipement, l’encombrement du montage, le spectre de fréquences de vibration et les conditions environnementales pour une recommandation personnalisée dans les 48 heures.
