JGX-0958D-138A Isolateur de vibration de câbles métalliques à haute charge statique Conception compacte Environnement extrême

Isolateur de vibrations à câble métallique entièrement métallique JGX-0958D-138A

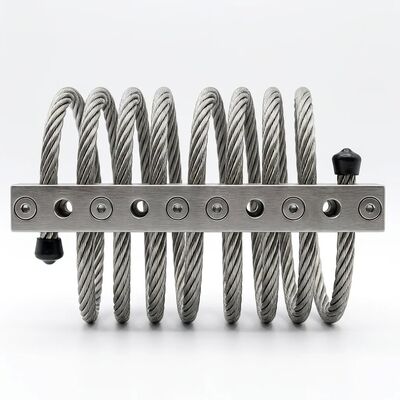

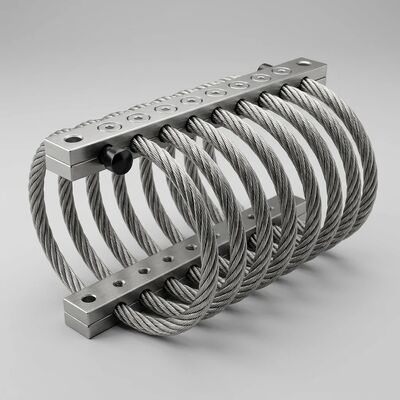

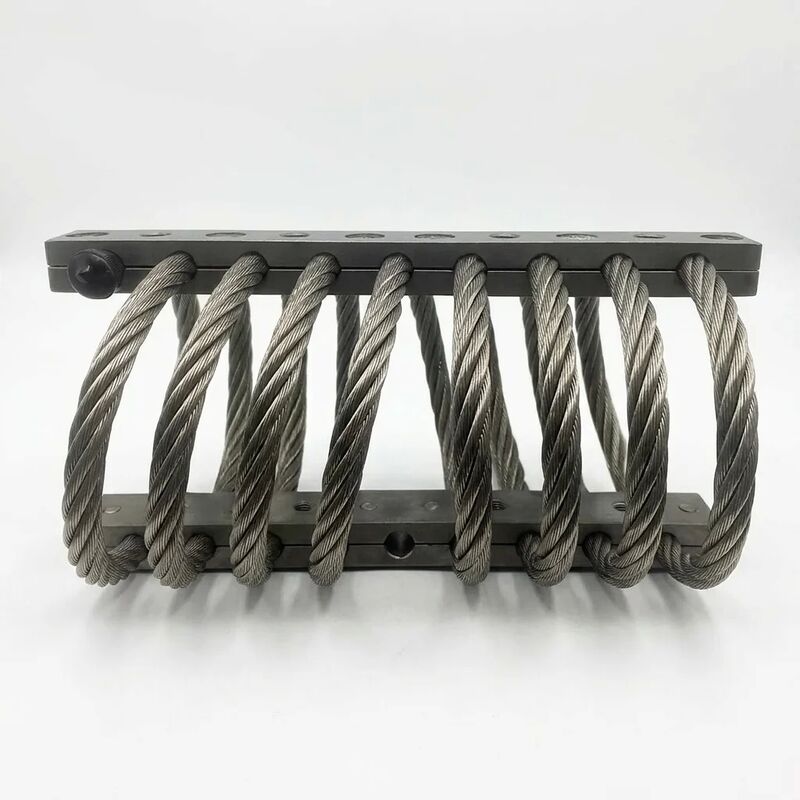

Le JGX-0958D-138A est un isolateur de vibrations robuste à câble entièrement métallique conçu pour offrir une protection fiable contre les chocs et les vibrations dans les environnements industriels les plus exigeants au monde. Doté d'un câble métallique en acier inoxydable de 9,5 mm de diamètre enroulé à travers 8 bobines formées avec précision et fixé par des barres de serrage en alliage d'aluminium à haute résistance, cet isolateur supporte une charge statique maximale de 138 kg par support tout en conservant un encombrement remarquablement compact.

Pourquoi la construction entièrement métallique est importante

Contrairement aux supports classiques en caoutchouc ou en élastomère qui se dégradent avec le temps, le JGX-0958D-138A ne contient aucun matériau organique. Chaque composant, de l'hélice du câble métallique toronné aux barres de retenue, est en métal. Cela signifie:

• Zéro fluage ou vieillissement :Aucune fatigue du matériau, aucune déformation rémanente à la compression et aucun durcissement au fil des années de fonctionnement continu. L’isolateur fonctionne de manière identique le premier jour et le dix mille.
• Tolérance aux températures extrêmes :Opérationnel de -70°C à +260°C sans aucune modification des caractéristiques d'amortissement. Convient aux installations arctiques, aux compartiments moteurs, aux équipements de fonderie et aux champs solaires du désert.
• Immunité chimique :Insensible aux fluides hydrauliques, aux carburants, aux lubrifiants, à l'ozone, aux rayons UV, aux brouillards salins et aux agents de nettoyage industriels, substances qui détériorent rapidement les supports à base de caoutchouc.
• Compatible avec le rayonnement et le vide :La structure entièrement métallique résiste aux environnements dans lesquels les polymères dégazent ou deviennent cassants, ce qui la rend adaptée aux chambres à vide et aux applications à haute altitude.

Capacité de charge statique élevée sous forme compacte

Avec une charge statique de 138 kg par support à partir d'une seule unité compacte, le JGX-0958D-138A offre un rapport charge/taille exceptionnel. Cela permet aux ingénieurs de spécifier moins d'isolateurs par installation, réduisant ainsi la complexité, le poids et le coût du système. La géométrie à 8 bobines répartit uniformément les charges de compression, de traction et de cisaillement sur les brins du câble métallique, garantissant des performances constantes dans des conditions de charge multi-axes.

Les charges dynamiques jusqu'à 70 kg sont efficacement amorties grâce au mécanisme de dissipation d'énergie basé sur la friction inhérent aux câbles métalliques toronnés : lorsque l'isolateur se déforme, les torons individuels frottent les uns contre les autres, convertissant l'énergie de vibration cinétique en chaleur négligeable sans nécessiter de fluide, de gaz ou de source d'alimentation externe.

Conçu pour des conditions de fonctionnement difficiles

Options de configuration de la barre de montage

Le JGX-0958D-138A est disponible avec deux matériaux de barre de montage pour répondre aux différentes exigences d'application :

• Barres en acier inoxydable :Résistance et résistance maximales à la corrosion. Recommandé pour les plates-formes offshore, les navires, les usines de traitement chimique et les installations extérieures soumises à une exposition prolongée aux intempéries.
• Barres en alliage d'aluminium (6061-T6) :Alternative légère avec un excellent rapport résistance/poids. Disponible avec anodisation blanche pour un usage industriel général ou anodisation dure pour une dureté de surface et une résistance à l'usure améliorées dans les environnements à forte abrasion.

Applications industrielles typiques

Le JGX-0958D-138A excelle dans les environnements industriels lourds où la fiabilité de l'équipement a un impact direct sur la disponibilité opérationnelle :

• Systèmes CVC et compresseurs :Isolez les grands refroidisseurs centrifuges, les compresseurs alternatifs et les unités de traitement d'air des structures du bâtiment pour éviter la transmission des vibrations et la fatigue structurelle.
• Équipement de production d'énergie :Protégez les groupes électrogènes, les systèmes auxiliaires de turbine et les armoires de commutation contre les vibrations auto-induites et les événements sismiques externes.
• Machinerie lourde et presses :Réduisez les forces transmises des presses à estamper, des machines de moulage par injection et des centres d’usinage CNC aux usines et aux équipements de précision adjacents.
• Équipement pour mines et carrières :Résiste à la poussière abrasive, à l'humidité et aux chocs continus sur les tamis vibrants, les concasseurs et les systèmes d'entraînement de convoyeurs.
• Train et transport :Isolez les armoires de signalisation en bord de voie, les boîtiers électroniques embarqués et les équipements souterrains des vibrations et des impacts induits par les rails.
• Systèmes offshore et marins :Protégez l'électronique de navigation, les supports de communication et les systèmes mécaniques à bord des navires commerciaux et des plates-formes offshore contre les mouvements induits par les vagues et les vibrations du moteur.
• Stations de pompage industrielles :Amortit les vibrations des grandes pompes centrifuges et alternatives dans les applications de traitement de l'eau, d'oléoducs et de gaz et de transfert de produits chimiques.

Avantages en termes de performances par rapport aux supports en élastomère

• Durée de vie prévisible sans dégradation :Alors que les supports en caoutchouc suivent une courbe de dégradation progressive de ramollissement puis de durcissement nécessitant un remplacement périodique, le JGX-0958D-138A maintient indéfiniment des coefficients de rigidité et d'amortissement constants.
• Aucune étanchéité environnementale requise :Contrairement aux amortisseurs remplis de fluide qui risquent de fuir ou aux élastomères qui nécessitent des bottes de protection contre les UV et les produits chimiques, la conception entièrement métallique est intrinsèquement insensible aux attaques environnementales.
• Efficacité de la large gamme de fréquences :Les caractéristiques de rigidité non linéaire du câble métallique offrent une isolation efficace sur un spectre de fréquences plus large par rapport aux supports élastiques linéaires, y compris l'atténuation du bruit solidien à haute fréquence.
• Résistance au feu :La construction entièrement métallique élimine la charge calorifique et la fumée toxique associées à la combustion des supports en caoutchouc, un facteur de sécurité essentiel pour les espaces de machines fermés et les applications dans les tunnels.

Prototypage rapide et personnalisation

Besoin d'une variante avec des charges nominales, un nombre de bobines ou des modèles de trous de montage différents ? Notre équipe d'ingénierie interne peut modifier la conception de la série JGX-0958 pour qu'elle corresponde exactement à vos spécifications. Grâce à des capacités de prototypage rapide, les configurations personnalisées peuvent être échantillonnées dans un délai de 2 à 3 semaines, permettant une exécution rapide du projet sans compromettre la rigueur de la validation.

Assurance qualité

Chaque unité JGX-0958D-138A est soumise à une inspection dimensionnelle à 100 % et à des tests dynamiques de lots d'échantillons avant expédition. La fabrication est réalisée selon des systèmes de gestion de la qualité certifiés ISO 9001 : 2015 avec une traçabilité complète des matériaux, depuis la bobine de câble métallique brut jusqu'à l'isolateur fini.

Contactez notre équipe d'ingénierie d'application dès aujourd'hui pour discuter de vos besoins en matière d'isolation contre les vibrations ou demandez une fiche technique avec les courbes charge-déflexion pour votre configuration de charge spécifique.
