JGX-0956D-104A Isolateur de vibration de câbles à haute qualité pour les machines industrielles

JGX-0956D-104A Isolateur de vibration par câble de câble

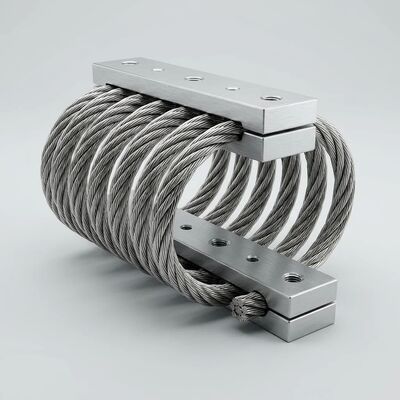

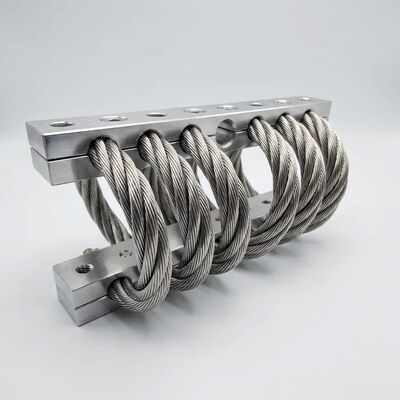

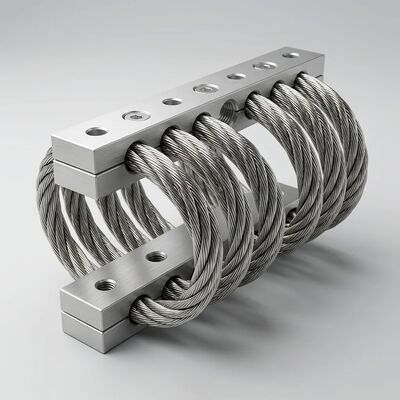

Le JGX-0956D-104A combine la métallurgie haut de gamme avec une physique de vibration avancée pour fournir un contrôle de résonance exceptionnel et une réduction du bruit pour les machines industrielles.4mm diameter 304 stainless steel wire rope—constructed in a 7*19 strand configuration with regular right-hand lay—is helically wound through 10 continuous loops and clamped between two 6061-T6 aluminum alloy blocks with 25-30μm hard anodized surfaces.

La métallurgie des matériaux et la chaîne de qualité

Métallurgie des câbles métalliquesLa construction 7*19 (7 branches, chacune contenant 19 fils individuels) assure un équilibre optimal de flexibilité et de résistance à la fatigue.Chaque fil est tiré à froid à partir d'acier inoxydable austénitique UNS S30400 à une résistance à la traction minimale de 1570 MPaLe traitement de zinc-phosphatation appliqué après le décapage crée un revêtement de phosphate microcristallin qui sert deux buts:réduire le coefficient de friction entre les brins pour un comportement d'amortissement de Coulomb constant, et fournit une barrière de corrosion sacrificielle qui complète la passivité inhérente du substrat inoxydable 304.

Ingénierie des blocs en aluminium:Les blocs de serrage 6061-T6 (d'une épaisseur d'environ 12 mm chacun,contribuant à la hauteur totale du profil ~ 40 mm) subir un traitement thermique à solution à 530°C suivi d'un étanchement à l'eau et d'un vieillissement artificiel à 175°C pendant 8 heures pour atteindre la température T6. Subsequent hard anodizing per MIL-A-8625 Type III produces a 25-30μm oxide layer with surface hardness exceeding 400 HV—comparable to case-hardened tool steel—providing both electrical isolation (dielectric strength >800V) and corrosion resistance exceeding 1000 hours in neutral salt spray per ASTM B117.

Traçabilité complèteChaque JGX-0956D-104A comporte une traçabilité au niveau du lot reliant l'isolateur fini aux certificats de l'usine de matières premières.vérification des propriétés mécaniques (résistance au rendement), résistance à la traction, allongement) et les essais de corrosion intergranulaire (ASTM A262 Practice E) sont documentés et disponibles sur demande.

Performance acoustique et de résonance

Uncontrolled machinery vibration manifests as both structural fatigue and airborne noise—two problems the JGX-0956D-104A addresses simultaneously through its non-linear stiffness and hysteresis damping characteristics:

• Contrôle de la transmissibilitéÀ des fréquences d'excitation supérieures à √2 * la fréquence naturelle du système (environ 20 Hz pour les installations typiques), la transmissibilité des vibrations tombe en dessous de l'unité,réaliser une isolation > 90% à des vitesses de fonctionnementLe comportement de raideur non linéaire empêche la croissance de l'amplitude même lorsque l'excitation s'approche de la résonance lors du démarrage et du démarrage de l'équipement.
• Suppression de l' amplification de résonance:Avec un facteur Q ≤ 2,8 en résonance par rapport à 10-50* pour les supports à ressorts non amortis,le JGX-0956D-104A limite la force transmise maximale à bien au-dessous des seuils de dommages structurels sans nécessiter d'amortisseurs de masse réglés ou de systèmes de contrôle actifs.
• Attention au bruit généré par la structure:La discontinuité mécanique d'impédance à l'interface câble-bloc de montage reflète et dissipe l'énergie vibratoire avant qu'elle n'atteigne les structures du bâtiment.Les mesures de champ démontrent une réduction de 15 à 25 dB de la transmission du bruit par la structure dans les bandes d'octave de 100 à 2000 Hz les plus critiques pour le confort acoustique perçu.
• Efficacité du haut débit:Contrairement aux amortisseurs viscoélastiques dont les performances dépendent de la température et de la fréquence,le mécanisme d'amortissement Coulomb (friction à sec) de l'isolateur de câbles de fil de fer maintient une dissipation d'énergie constante de 5 Hz à plus de 500 Hz sur toute la plage de fonctionnement de -75 °C à +300 °C.

Spécifications techniques complètes

Champs d'application industriels

• Station de compression:Isolement par compresseur à vis et à vis dans le traitement du gaz naturel, les usines de réfrigération et les systèmes pneumatiques où la pulsation à basse fréquence et l'excitation harmonique exigent un isolement à haut amortissement
• Métrologie de précision:Machines de mesure des coordonnées (CMM), comparateurs optiques et bancs d'interférométrie laser nécessitant une isolation sous-micronique des vibrations du bâtiment
• Équipement HVAC lourd:Isolement des refroidisseurs centrifuges dans les immeubles commerciaux de grande hauteur où la transmission du bruit provenant de la structure vers les étages occupés doit être minimisée
• Ensembles de moteurs-générateurs industriels:Isolement du moteur à entraînement à fréquence variable (VFD) lorsque des courants harmoniques à haute fréquence induits par l'onduleur excitent des résonances mécaniques dans le châssis du moteur
• Laboratoires d'essais et d'étalonnage:Balances d'analyse sensibles aux vibrations, postes de travail pour microscopes et isolation environnementale de la chambre d'essai

Pour des courbes de performance acoustique détaillées, des certificats de matériaux ou une conception de système d'isolation spécifique à une application, veuillez contacter notre équipe d'ingénieurs.Nous fournissons gratuitement la vérification de fréquence naturelle et l'analyse de la distribution de charge pour votre configuration d'équipement spécifique.
