JGX-0956D-104A Isolateur contre les vibrations par câbles métalliques de qualité de transport

JGX-0956D-104A Isolateur de vibration par câble de câble

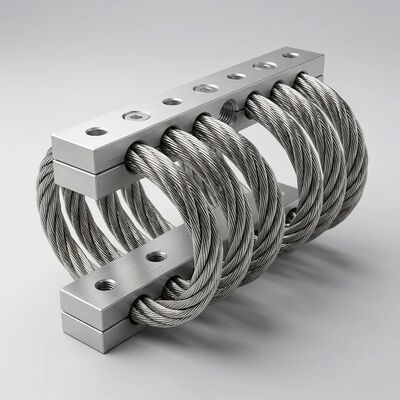

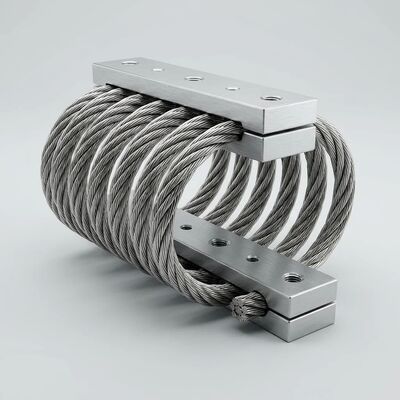

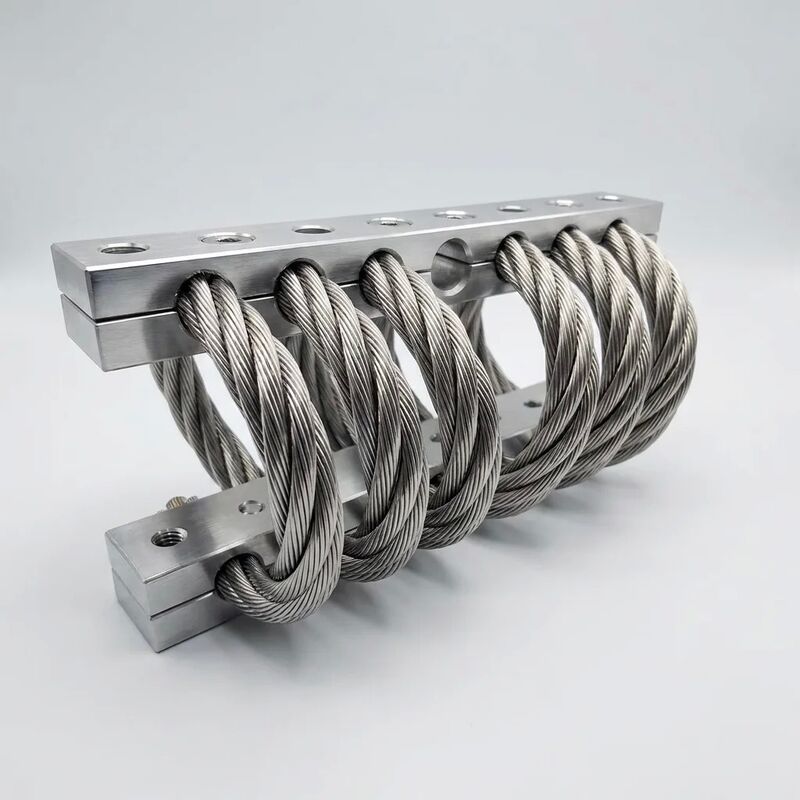

Le JGX-0956D-104A répond au défi unique de protéger les équipements pendant le transport et l'exploitation mobile, où les environnements vibratoires combinent choc induit par la route, harmoniques du groupe motopropulseur,et des entrées imprévisibles du terrain dans un profil de charge multiaxe exigeantConçu autour d'une corde en acier inoxydable 304 de 10,4 mm (construction de 7*19 brins) avec 10 boucles hélicoïdales et blocs de serrage en aluminium 6061-T6,Cet isolant offre une protection éprouvée sur le terrain avec une simple installation à boulon.

Comprendre les environnements vibratoires du transport

Les équipements en transit subissent des vibrations fondamentalement différentes de celles des installations stationnaires.Le transport routier génère un spectre d'excitation composite s'étendant de 1 à 200 Hz avec une énergie dominante dans la bande de 3 à 20 Hz (résonance de suspension) et la bande de 15 à 100 Hz (harmoniques du moteur et de la transmission)Sur cette vibration continue sont superposés des chocs discrets, des chocs de trous, des transitions de rails.et les gouttes de manutention de conteneurs générant des pics d'accélération de 15 à 30 g avec une durée d'impulsion de 5 à 15 ms.

Le JGX-0956D-104A gère cet environnement à travers trois mécanismes complémentaires:

• Attenuation continue des vibrations:Avec une plage de fréquences naturelles de 6 à 14 Hz (dépendante de la charge), l'isolateur permet un isolement des vibrations efficace à partir d'environ 20 Hz.À des vitesses de croisière typiques du moteur diesel (1500-1800 tr/min), produisant une excitation primaire de 25 à 30 Hz), l'atténuation dépasse 90%, protégeant l'électronique et les instruments sensibles des vibrations de cycle élevé induisant la fatigue.
• Absorption transitoire des chocs:Le frottement de Coulomb entre les fils individuels à l'intérieur de chaque boucle convertit l'énergie de choc en chaleur de basse qualité pendant le cycle de compression-extension.D'une puissance de sortie supérieure ou égale à 300 W, l'isolateur absorbe l'énergie qui serait autrement transmise directement aux circuits internes de l'équipement, aux composants optiques et aux roulements de précision.
• Rétablissement auto-centré:Après un choc, the elastic recovery of the stainless steel wire rope returns the isolated equipment to its nominal position without residual offset—a critical advantage over elastomeric mounts that can take a permanent compression set after severe shock loading.

Ingénierie de l'intégration de champ

Procédure d'installation:Le JGX-0956D-104A est monté à travers deux trous Ø10,5 mm sur 68 * 48 mm d'espacement entre le centre et le centre à l'aide de boulons hexagonal standard M10. Appliquez un couple de serrage de 25-30 N · m (8.Fermetures de catégorie 8 avec laveuse plate et laveuse à verrouillage à ressort)- il n'est pas nécessaire d'ajuster la hauteur ou le clignotement - le câble de câblage s'auto-nivelle à la charge statique au cours du premier cycle de compression.maintenir la quantité d'isolator telle que chaque unité porte 30 à 60% de sa capacité de compression nominale sous charge statique pour des performances d'isolement optimales.

Compatibilité avec les versions ultérieures:Le motif de boulon de 68 * 48 mm correspond à de nombreux facteurs de forme communs de montage en caoutchouc dans la classe de longueur globale de 80 à 150 mm,permettant un remplacement mécanique direct sans rouleaux ou cadres de montage des équipements de perçageLa construction entièrement métallique élimine les problèmes de compatibilité chimique des supports en caoutchouc, pas de gonflement dû au diesel ou à l'exposition au fluide hydraulique, pas de ramollissement dû au brouillard d'huile,et aucune fragilité due à l'exposition aux UV dans les installations à cadre ouvert.

Ressources d'intégration de la conception:Le support technique comprend des modèles CAO 3D (formats STEP et IGES), des dessins dimensionnés en 2D avec tolérance géométrique par ISO 2768-m et des courbes de déflexion de charge spécifiques à l'application.Nos ingénieurs en application fournissent une analyse statique et dynamique complémentaire, y compris:

• Conception d'une disposition de montage à plusieurs degrés de liberté pour les distributions de masse des équipements non symétriques
• Calcul de la fréquence naturelle et de la forme du mode pour vérifier la séparation des fréquences d'excitation
• Analyse du spectre de réponse aux chocs (SRS) pour la qualification des chocs de transport et de manutention
• Estimation de la durée de vie de l'isolateur basée sur des profils de vibrations de transport mesurés ou spécifiés (spéctrum de transport routier MIL-STD-810 équivalent disponible)

Spécifications techniques

Applications pour les équipements mobiles et de terrain

• Génération d'énergie mobile:Ensembles de générateurs diesel (de la classe 15 à 100 kVA) sur camions de service, remorques et unités d'alimentation d'urgence à dérapage où les chocs routiers et les vibrations du moteur se combinent pendant le transport et le fonctionnement stationnaire
• Équipement d'abri télécom:Éléctronique de la station de base, armoires de redresseurs et racks de batteries transportés préinstallés dans des conteneurs ISO vers des sites éloignés par des routes d'accès non pavées
• Unités médicales et de laboratoire mobiles:Équipement d'imagerie de diagnostic, isolation par centrifugeuse réfrigérée et instruments de laboratoire mobiles dans les hôpitaux de campagne et les véhicules de recherche en conteneurs
• Équipement monté sur rails:Armoires de signalisation en bordure de voie, électronique de compteur d'essieux et contrôleurs de commutateurs exposés aux vibrations au sol des trains qui passent
• Systèmes de conteneurs offshore:Panneaux de commande des têtes de puits, trampolines d'injection chimique et systèmes d'arrêt d'urgence dans les conteneurs offshore certifiés DNV nécessitant une isolation résistante à la corrosion dans des atmosphères salées
• Machines et appareils de construction:Compresseurs embarqués, groupes d'alimentation hydraulique et modules électroniques de commande des excavatrices à rampe, des forages et des usines de concassage

Avantage comparatif par rapport aux supports élastomères

Dans les applications mobiles, les isolateurs de vibration en caoutchouc échouent généralement dans un délai de 2 à 4 ans en raison d'une combinaison de durcissement dynamique (réseau d'ozone/UV), de compression (réduction de la charge statique),et attaque chimique (enflure du carburant/huile)Le JGX-0956D-104A élimine les trois modes de défaillance grâce à une construction entièrement métallique.élimination du remplacement prévu de l'isolateurContactez notre équipe d'ingénieurs pour une analyse comparative des coûts du cycle de vie spécifique à votre plateforme d'équipement.
