Isolateur de vibrations multidirectionnel à câble métallique JGX-0648D-68A — Guide d'application

Le JGX-0648D-68A offre une isolation fiable des vibrations multidirectionnelles grâce à son architecture unique de câble métallique hélicoïdal. Contrairement aux supports conventionnels en caoutchouc ou à ressort qui isolent principalement le long d'un seul axe, la conception du câble métallique atténue simultanément l'énergie des chocs et des vibrations en compression, tension, cisaillement et roulis, ce qui en fait le choix préféré pour les équipements exposés à des vibrations complexes et imprévisibles.

Comment fonctionne l'isolation multidirectionnelle

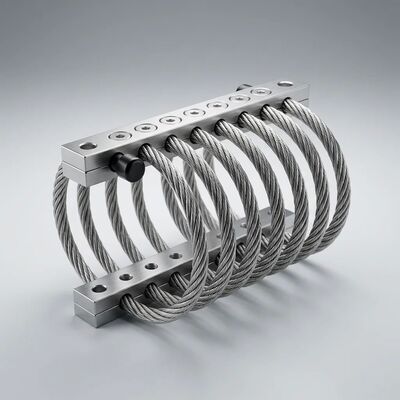

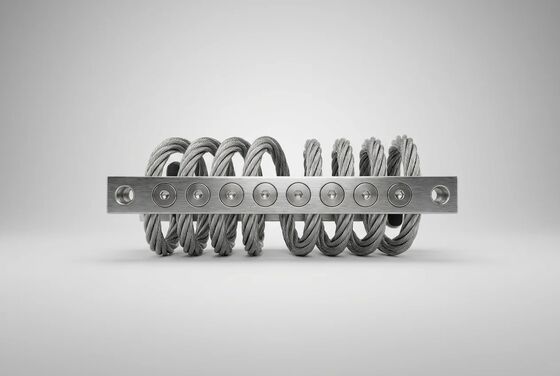

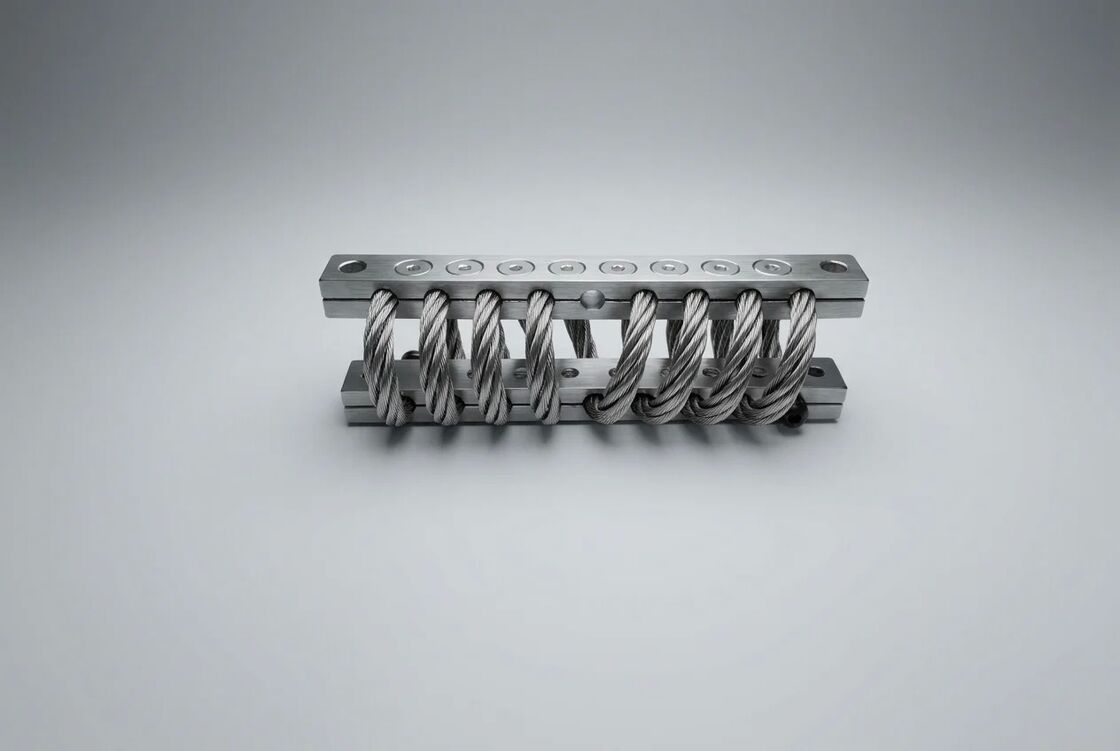

Le câble métallique en acier inoxydable de 6,8 mm est formé de 8 boucles hélicoïdales continues fixées entre deux blocs de serrage en alliage d'aluminium. Lorsque l'énergie de vibration ou de choc pénètre dans le système, les brins de fil individuels de chaque boucle frottent les uns contre les autres (friction coulombienne), convertissant l'énergie cinétique en énergie thermique de faible qualité. Ce mécanisme d'amortissement basé sur l'hystérésis :

• Fonctionne de manière identique dans toutes les directions de chargement sans perte de performances liée à l'orientation
• Fournit une réponse progressivement rigide : douce à faibles amplitudes pour un filtrage fin des vibrations, rigide à hautes amplitudes pour une protection contre les chocs.
• Maintient des caractéristiques d'amortissement constantes sur toute la plage de fonctionnement de -75°C à +300°C

Cycle de vie sans entretien

Sans caoutchouc, élastomère, fluide hydraulique ou joints mobiles, le JGX-0648D-68A ne nécessite aucun entretien programmé, lubrification ou remplacement de composant pendant toute sa durée de vie. Les facteurs clés de longévité comprennent :

• Aucun vieillissement matériel :L'acier inoxydable et l'alliage d'aluminium ne durcissent pas, ne se fissurent pas et ne fluent pas sous une charge soutenue – modes de défaillance courants dans les isolateurs en caoutchouc après 3 à 5 ans de service.
• Immunité à la corrosion :L'aluminium anodisé dur et l'acier inoxydable 304 résistent aux tests de brouillard salin dépassant 500 heures (ASTM B117), adaptés aux installations côtières et offshore.
• Résistance à la fatigue :Le câble métallique étiré à froid maintient son élasticité malgré des millions de cycles de charge ; les tests de fatigue démontrent une dérive de rigidité inférieure à 5 % après 10⁶ cycles à charge nominale
• Résistant aux UV et à l'ozone :Contrairement aux supports en caoutchouc qui se dégradent sous l'effet du soleil et de l'ozone atmosphérique, la construction entièrement métallique n'est pas affectée par l'exposition environnementale.

Spécifications techniques

Applications recommandées

• Automatisation industrielle :Isolation des vibrations pour les postes de travail robotisés, les systèmes de prélèvement et de placement et les équipements d'inspection automatisés
• CVC et réfrigération :Isolation des compresseurs, des condenseurs et des unités de traitement d'air dans les installations commerciales et industrielles
• Production d'énergie :Groupe électrogène, équipements auxiliaires de turbine et amortissement des vibrations du transformateur
• Marine et offshore :Isolation de l'électronique de navigation, des supports de communication et des machines auxiliaires dans les environnements de brouillard salin
• Transport:Armoires de signalisation ferroviaire, électronique embarquée et contrôle des vibrations des générateurs mobiles
• Laboratoire & Médical :Isolation sensible des instruments d'analyse dans les environnements de recherche et de diagnostic

Conseils de sélection

Pour des performances optimales, sélectionnez une quantité d'isolateurs JGX-0648D-68A telle que chaque unité supporte 30 à 60 % de sa charge de compression nominale sous le poids statique de l'équipement. Cette plage de fonctionnement garantit une déflexion suffisante pour une isolation efficace des vibrations tout en conservant une capacité de réserve pour les événements de choc. Contactez nos ingénieurs d'application pour obtenir une assistance en matière de conception d'isolation au niveau du système, y compris les calculs de fréquence propre et les configurations de montage à plusieurs degrés de liberté.
