JGX-0480D-72A Isolateur de vibration par câbles acoustiques Isolateur de micro-vibration à haute amortissement Mont de choc industriel

JGX-0480D-72A Isolateur acoustique et micro-vibration de câbles de câble

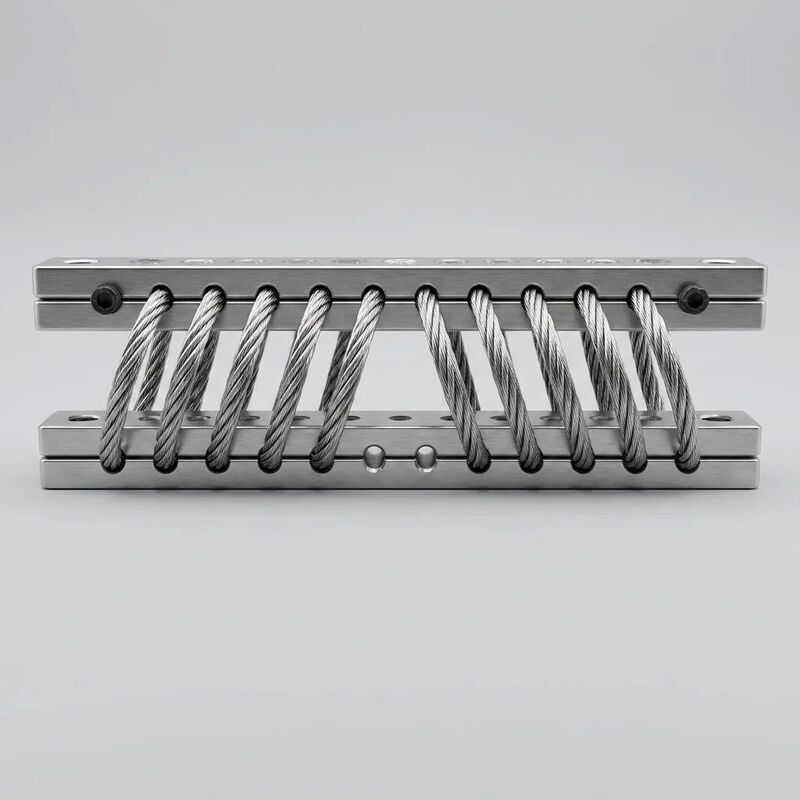

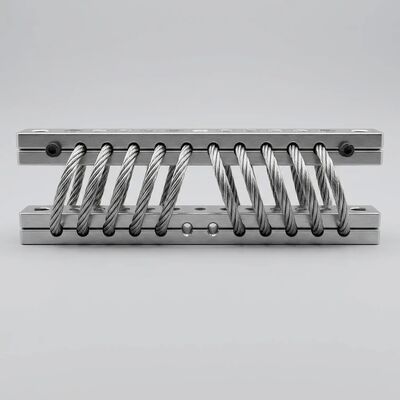

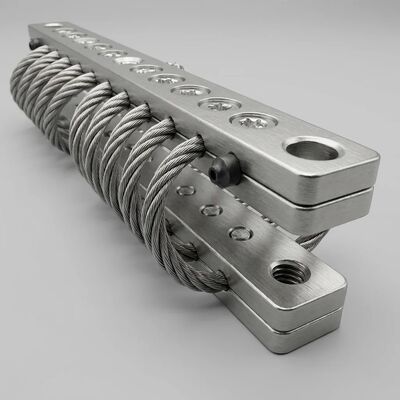

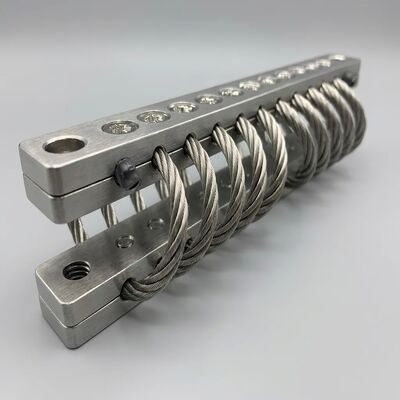

LeLes données de référence doivent être fournies conformément à l'annexe I.Le micro-ondes de Xi'an Hoan est un isolant de vibration spécialisé en câbles métalliques conçu pourisolation acoustique et contre les micro-vibrationsdans les environnements où le déplacement sous micron et la transmission du bruit sonore doivent être contrôlés avec une extrême précision.à 10 bobines hélicoïdales) et barres de maintien en alliage d'aluminium 6061-T6, cet isolant supporte uncharge statique nominale de 72 kgtout en offrant une qualité exceptionnellecoefficient d'amortissement de Coulomb élevé(coefficient d'amortissement effectif 0,15­0,30) qui supprime à la fois les vibrations structurelles et le bruit acoustique généré par la structure sur un large spectre de fréquences.

Spécifications techniques complètes

Comment l'amortissement à haute coulomb supprime les vibrations acoustiques et micro

La physique de la dissipation de l'énergie entre les brins

Les isolants en caoutchouc classiques présentent un amortissement viscoélastique, un mécanisme intrinsèquement dépendant de la fréquence et générant une accumulation de chaleur interne à des fréquences plus élevées.Le JGX-0480D-72A utilise un mécanisme fondamentalement différent:Amortissement par coulomb (friction à sec)Le câble 7*19 est composé de 133 filaments de fil d'acier.le glissement relatif microscopique se produit à des milliers de points de contact fil-à-fil à travers la section transversale du câbleChaque événement de micro glissement convertit une petite fraction de l'énergie cinétique vibratoire en une chaleur négligeable, produisant collectivement unun rapport d'amortissement effectif de 0,15 ‰.30, nettement supérieure aux 0,05 à 0,10 typiques des ressorts en acier non trempé.

L'amortissement indépendant de la fréquence est essentiel pour l'isolement du haut débit

L'amortissement viscoélastique dans les supports en caoutchouc diminue fortement à des fréquences supérieures à 100 Hz en raison du taux de relaxation moléculaire limité du polymère.indépendante du taux- l'énergie dissipée par cycle dépend de l'amplitude de déplacement et non de la fréquence.micro-vibrations sous Hz (par exemple, oscillation du bâtiment à 0,1 Hz) à travers l'excitation des équipements rotatifs à moyenne fréquence (10 200 Hz) jusqu'au bruit acoustique à haute fréquence généré par la structure (500 Hz 4 kHz)Le résultat est une isolation efficace sur l'ensemble du spectre sonore et sous-sonore, une capacité que les supports viscoélastiques ne peuvent tout simplement pas égaler.

Performance par micro-vibration ∙ Isolement sous-microne

Dans des applications de précision telles que la lithographie à semi-conducteurs, la microscopie électronique et la métrologie optique, les amplitudes de vibration transportées par le sol aussi petites que 0,1 μm peuvent dégrader la résolution de l'instrument.La géométrie de 10 bobines du JGX-0480D-72A fournit:

• Rigidité initiale très faible(~ 5 ‰ 8 N / mm dans le premier millimètre de déviation) les cordes de fil répondent élastiquement au déplacement sous-micronique sans le seuil de "stiction" qui affecte les supports élastomères
• Aucun seuil de micro-dérrapage l'architecture de contact de fil distribué assure que l'amortissement est actif même à des amplitudes à l'échelle nanométrique, contrairement aux amortisseurs de frottement macroscopiques qui nécessitent un déplacement minimal pour s'engager
• Réponse proportionnelle à la vitesse à l'échelle micro- à des amplitudes inférieures au seuil de dérapage de Coulomb, la rigidité de flexion du fil individuel fournit une réponse purement élastique, passant en douceur à l'amortissement du frottement à mesure que l'amplitude augmente

Isolement acoustique  Performance mesurée

Perte d'insertion mesurée selon l'ISO 10846-2:2008, méthode de rigidité dynamique, JGX-0480D-72A à 72 kg de précharge.

Domaines d'application

• Laboratoires acoustiques et chambres anéchoïques:Isolement de l'équipement CVC, des plateaux de câbles et des supports structurels de la coque de la chambre afin d'éviter les chemins de bruit en bordure qui compromettent la précision des mesures en champ libre
• Métrologie de précision et semi-conducteurs:Les étapes d'inspection des plaquettes, les machines de mesure des coordonnées (CMM), les tables d'interféromètres au laser où la vibration du sol de 0,1 μm détruit la répétabilité des mesures
• Hôpitaux et soins de santé:Isolement des refroidisseurs IRM, montage du microscope chirurgical, contrôle des vibrations dans les incubateurs néonataux Environnements où les micro-vibrations et le bruit sonore ont un impact direct sur les résultats cliniques
• Enregistrement et diffusion:Isolement par plancher flottant, montage sur rack d'équipement, découplage HVAC préservation du rapport signal/bruit dans les environnements audio professionnels
• Laboratoires de recherche:Isolement de table optique, découplage de fondations de microscopes électroniques, montage d'équipements de laboratoire laser où les vibrations du bâtiment sont le facteur limitant de la résolution expérimentale

Fabrication directe en usine à Xi'an Hoan

Xi'an Hoan Microwave Co. Ltd. (est. 2005, Xi'an, Shaanxi) exploite une usine certifiée ISO 9001:2015 avec plus de 500 employés avec un usinage CNC interne complet, formage de câbles, traitement de surface,et des capacités de test dynamique à 100%En tant quefabricant en usine, nous éliminons les frais de distribution ¥ chaque JGX-0480D-72A est expédié directement de notre chaîne de production à votre quai de réception avec une documentation complète de traçabilité.Chaque unité porte un numéro de série unique lié à son dossier d'essai de déviation de charge individuel., EN 10204 3.1 certificats de matériaux pour les fils SS304 et les barres Al 6061-T6, et un certificat de conformité.

Besoin d'isolation acoustique ou micro-vibration?Contactez l'équipe d'ingénierie d'application de Xi'an Hoan. Soumettez vos spectres de vibrations et vos cibles d'isolation. Nous fournissons une proposition technique avec des courbes de perte d'insertion prévues dans les 48 heures.
