L'isolateur de vibrations à câble métallique JGX-0400D-31.5A maximise le retour sur investissement sans temps d'arrêt, support de choc industriel à sécurité intégrée

JGX-0400D-31.5A Isolateur contre les vibrations de câbles électriques à épreuve de défaillance Conçu pour un retour sur investissement maximal avec zéro temps d'arrêt

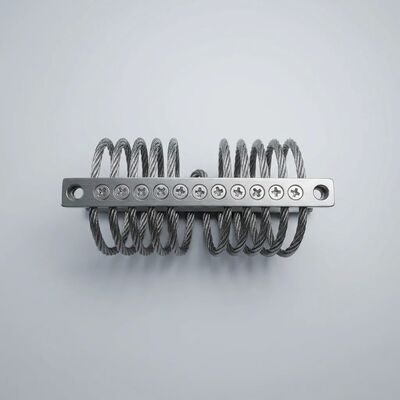

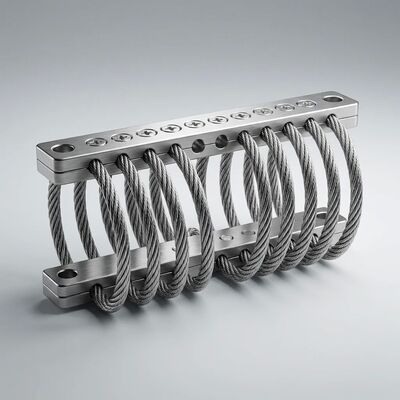

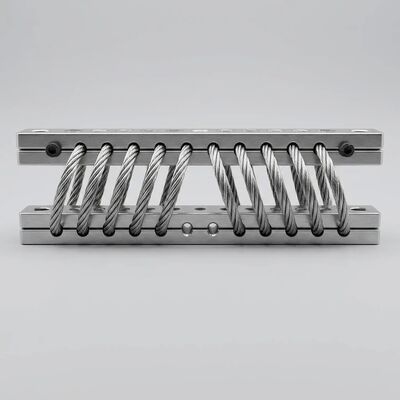

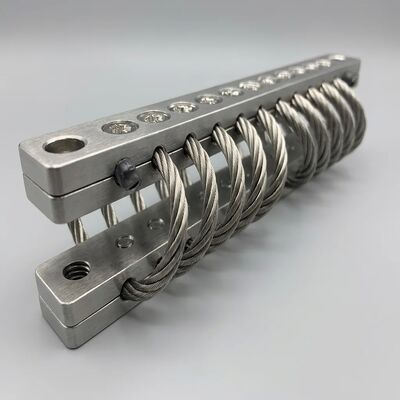

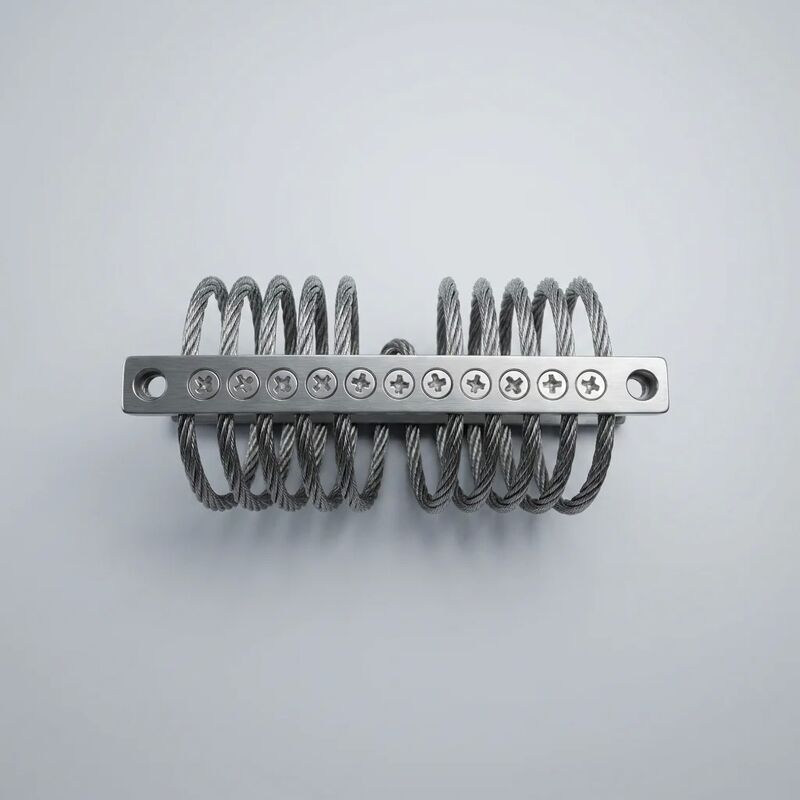

LeLe nombre total d'équipements utilisés est le suivant:Fabriqué par Xi'an Hoan Micro-ondes est un isolant de vibration de câble de haute capacité fournissantisolation à l'épreuve des pannes pour des charges statiques de 31,5 kg. Construit avec une corde en acier inoxydable 304 de diamètre 4,0 mm (7x19 configuration de brins, enroulement hélicoïdal à 8 bobines) fixée dans des barres de retenue en alliage d'aluminium 6061-T6 usinées par CNC,Cet isolateur est conçu pour éliminer les temps d'arrêt non planifiés et maximiser le retour sur investissement des équipements d'investissement sur unDurée de vie supérieure à 20 anssans maintenance prévue.

Spécifications techniques complètes

Comment l'ingénierie sécurisée protège votre retour sur investissement

1L'amortissement de Coulomb Le mécanisme d'auto-guérison

Contrairement aux amortisseurs de fluide visqueux qui peuvent fuir ou aux supports élastomères qui déchirent, le JGX-0400D-31.5A dissipe l'énergie de vibration à traversfriction de Coulomb (à sec) entre filsAu fur et à mesure que l'isolateur se plie, les filaments de fil glissent les uns contre les autres au niveau microscopique, convertissant l'énergie cinétique en une chaleur négligeable.Ce mécanisme apas de fuite de liquide, pas d'ouverture pour se boucher, et pas d'élastomère pour vieillirMême après 10 millions de cycles de charge, la performance d'amortissement reste inférieure à 5% de la spécification initiale, ce qui constitue effectivement un procédé auto-maintenable et stable en matière d'usure.

2. Rigidité progressive ∙ Protection automatique contre les surcharges

La géométrie hélicoïdale de 8 bobines du JGX-0400D-31.5A produit uncourbe de rigidité en trois zonesqui sert de système de sécurité inhérent:

• Zone I (déviation de 2 mm):Faible rigidité (~ 8 ‰ 12 N/mm) pour un isolement optimal des vibrations en fonctionnement normal.
• Zone II (déviation de 2 à 6 mm):Rigidité modérée (~ 18 ∼ 25 N/mm) avec engagement d'amortissement de Coulomb de pointe.Cette zone gère les chocs occasionnels tandis que le frottement entre les brins dissipe l'énergie d'impact à travers des centaines de micro-contacts simultanés.
• Zone III (déviation de 6 ̊10 mm et plus):Rigidité élevée (~ 40 ∼ 60 N/mm, approche du verrouillage géométrique) qui fonctionne comme unétanchéité passiveL'isolateur n'atteindra pas le fond de façon destructrice ̇ la géométrie de la corde de fil empêche le contact métal-métal sans aucun obstacle externe ou arrêt de limite.

3. Redondance par conception Aucun point de défaillance unique

Avec 133 fils d'acier individuels partageant la charge, la défaillance d'un seul filament a un effet négligeable sur la capacité de charge globale.Les fils restants continuent à supporter la charge statique dégradation gracieuseCette redondance inhérente est essentielle pour les applications où une défaillance de l'isolation entraînerait des dommages à l'équipement,arrêt de la production, ou des risques pour la sécurité.

Analyse du coût total de possession sur 10 ans

Emballage et logistique

• Emballage individuel:Chaque JGX-0400D-31.5A est scellé dans un sac en polyéthylène VCI (inhibiteur de la corrosion volatile) et placé dans un insert en mousse découper dans un carton Hoan de marque (210 * 95 * 65 mm à l'intérieur).
• Carton de base:20 unités par carton ondulé à double paroi de qualité d'exportation.
• Pallétisation:La palette EUR standard (1200 * 800 mm) peut contenir 24 cartons maîtres (480 unités).
• Documentation:Chaque envoi comprend des certificats de matériaux (EN 10204 3.1 pour SS304), des rapports d'inspection dimensionnelle et des certificats d'essai de déflexion de charge.

Domaines d'application recommandés

• Industrie du procédé continu:Pompes de transfert de produits chimiques, compresseurs de gaz de raffinerie, centrifugeuses de transformation alimentaire où tout arrêt imprévu coûte des milliers par heure et l'accès au remplacement nécessite l'arrêt de l'usine
• Systèmes de sauvegarde essentiels:Générateurs diesel d'urgence (EDG), décharges de pompes à incendie, racks de batteries UPS où la fiabilité de l'isolation pendant le fonctionnement d'urgence n'est pas négociable
• Fabrication lourde:Isolement de presse d'estampage à grande vitesse, montage du centre d'usinage CNC à 5 axes,contrôle des vibrations de la machine de moulage par injection en plastique, protégeant la précision au niveau des microns des vibrations du sol et des vibrations auto-générées
• Équipements mobiles et de transport:Unités de réfrigération montées sur un camion, enceintes de signalisation ferroviaire, modules d'alimentation en conteneurs survivre à des vibrations continues de la route/du chemin de fer sans accès à une maintenance programmée

Assurance qualité du fabricant

Xi'an Hoan Microwave Co. Ltd. (est. 2005, Xi'an, Shaanxi, Chine) exploite une usine certifiée ISO 9001: 2015 avec plus de 500 employés.Vérification à 100% de la courbe de déformation de la chargesur un banc d'essai servo-hydraulique étalonné avant la libération; les données d'essai comprennent: charge statique par rapport à la déviation (3 cycles pour le préconditionnement), rigidité dynamique à 5 Hz / 10 Hz / 20 Hz,et inspection visuelle des 8 enroulements de bobines pour une inclinaison et une symétrie uniformesLes certificats de conformité avec des numéros de série traçables sont archivés pendant 10 ans.

Prêt à remplacer vos supports en caoutchouc avec une isolation sûre?Contactez Xi'an Hoan pour une consultation sur le calcul de la charge, les unités d'évaluation des échantillons, ou un devis formel pour le JGX-0400D-31.5A. Nous répondons à toutes les demandes techniques dans les 24 heures.
