JGX-0400D-31.5A Isolateur de vibration de câbles non linéaire élasticité en chute de remplacement amortisseur de prototypage rapide

JGX-0400D-31.5A — Isolateur de câble métallique à élasticité non linéaire avec remplacement instantané et prototypage rapide en 7 jours

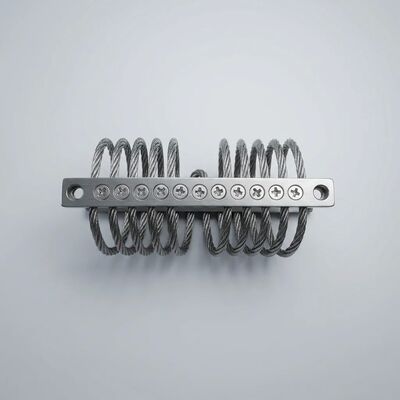

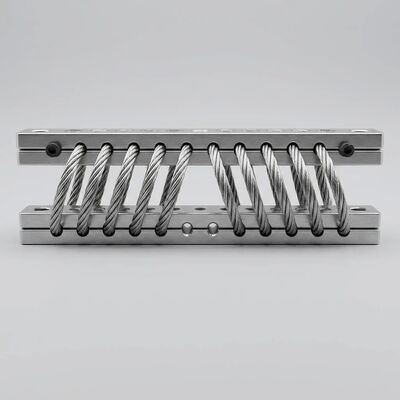

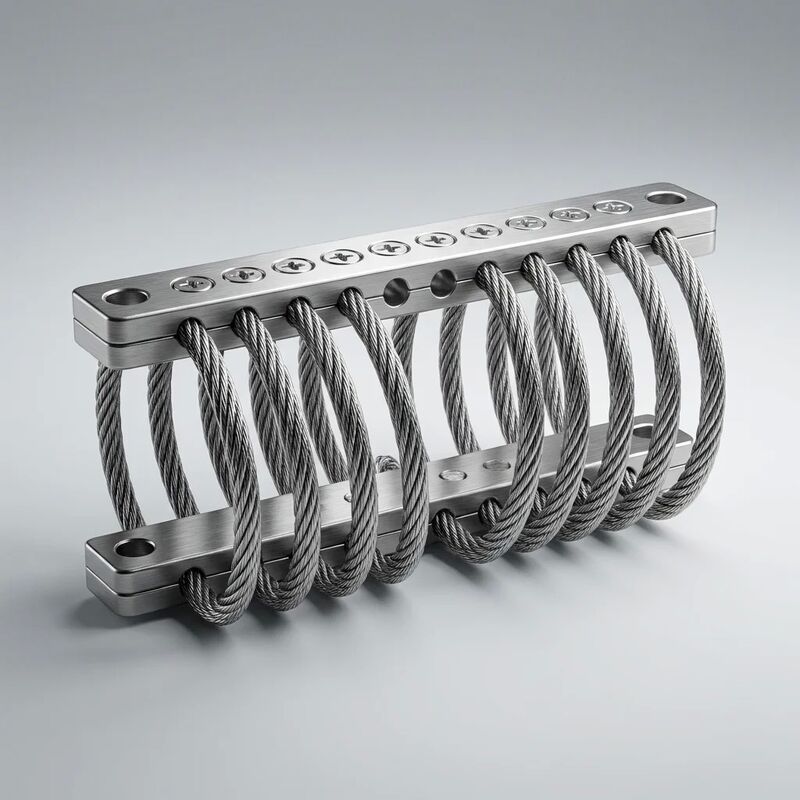

LeJGX-0400D-31.5Apar Xi'an Hoan Exploits des micro-ondesélasticité non linéairepour offrir des performances d'isolation inaccessibles avec des ressorts linéaires ou des supports en caoutchouc. Son câble métallique en acier inoxydable 304 de 4,0 mm (construction 7*19, enroulement symétrique à 8 bobines) est capturé dans des barres en alliage d'aluminium 6061-T6 avec unInterface de goujon fileté M10 de type D, offrant une voie de remplacement directe par ajustement de forme pour les isolateurs cylindriques en caoutchouc vieillissants. Évalué pourCharge de compression statique de 31,5 kg, le JGX-0400D-31.5A est pris en charge par unProgramme de prototypage rapide de 7 jours ouvrablespour les géométries de barres personnalisées, les charges nominales alternatives et les configurations de montage non standard.

Données et dimensions techniques

Comprendre l'élasticité non linéaire - L'avantage de l'ingénierie

Les isolateurs linéaires — ressorts hélicoïdaux, cylindres en caoutchouc, coussinets en élastomère — suivent la loi de Hooke : la force est proportionnelle au déplacement (F = kx). Cela oblige à un compromis technique douloureux : un ressort souple isole bien les vibrations mais dévie excessivement sous le choc ; un ressort rigide limite la déflexion des chocs mais transmet les vibrations directement dans la structure.

Le JGX-0400D-31.5AGéométrie du câble hélicoïdal à 8 bobinesproduit une réponse fondamentalement différente : une rigidité progressive, dépendante de l'amplitude, qui ne peut être décrite par une seule constante de ressort :

Région I : Flexion élastique (0–2 mm, ~10 N/mm)

Aux faibles amplitudes typiques des vibrations continues des équipements rotatifs (0,1 à 2,0 mm crête à crête), les brins de fil individuels se plient élastiquement dans leur plage linéaire. La rigidité est faible — environ 10 N/mm en compression — ce qui permet une isolation efficace avec une atténuation > 90 % au-dessus d'une excitation de 20 Hz. Il s'agit du régime dans lequel l'isolateur passe > 99 % de sa durée de vie, protégeant les équipements de précision des vibrations haute fréquence subtiles mais dommageables.

Région II : engagement coulombien (2–6 mm, ~22 N/mm)

À mesure que l’amplitude augmente dans la plage de choc modérée, le déplacement relatif brin à brin augmente. Les 133 filaments individuels sur la section transversale du câble 7*19 commencent à glisser les uns contre les autres, engageant le mécanisme d'amortissement par friction Coulomb. Le taux d'amortissement effectif augmente de 0,10 à 0,25, dissipant l'énergie d'impact grâce à une friction distribuée à micro-échelle. La rigidité s'élève à environ 22 N/mm, soit suffisamment pour résister à un déplacement supplémentaire sans transmettre une force excessive à l'équipement isolé.

Région III : durcissement géométrique (6–10+ mm, ~50 N/mm asymptotique)

À des amplitudes élevées approchant les limites géométriques de l'enroulement hélicoïdal, le rayon effectif du câble métallique diminue et le bras de moment de flexion se raccourcit. La rigidité augmente fortement jusqu'à environ 50 N/mm — un multiplicateur de 5* par rapport au taux de faible amplitude — fonctionnant comme une butée progressive et sans impact. L'équipement décélère en douceur sur les 4 derniers mm de course plutôt que de s'arrêter brutalement. La décélération maximale est généralement ≤ 15 G, même sous des impulsions d'entrée de 30 G.

Remplacement immédiat — Données d'échange mécanique

Le JGX-0400D-31.5A est conçu pouréchange dimensionnel directavec des facteurs de forme d'isolateur cylindrique en caoutchouc largement déployés. Données clés de compatibilité mécanique :

Aucune modification du châssis, aucun perçage, aucune soudure requise.Dans la plupart des cas, le JGX-0400D-31.5A se boulonne directement dans les points de montage existants libérés par des isolateurs en caoutchouc défectueux. Si le pas de filetage diffère (par exemple, support en caoutchouc M12 sur isolateur M10), de simples bagues d'adaptation filetées — fournies par Hoan sans frais supplémentaires pour les commandes d'évaluation — fournissent une solution 100 % mécanique sans modification de l'équipement.

Programme de prototypage rapide de 7 jours

Pour les applications nécessitant une configuration non standard (géométrie de barre différente, capacité de charge alternative, contraintes d'enveloppe spécifiques ou intégration avec des interfaces de montage propriétaires), Xi'an Hoan propose unservice de prototypage rapide avec un délai d'exécution de 5 à 7 jours ouvrables:

1. Jour 1 :Le client soumet les exigences dimensionnelles, les données de charge et les spécifications de l'interface de montage. Les ingénieurs d'application Hoan examinent et confirment la faisabilité dans les 24 heures.
2. Jour 2-3 :Modèle CAO 3D généré (formats STEP et IGES fournis). Le client examine et approuve le prototype virtuel — les modifications sont gratuites à ce stade.
3. Jours 4 à 6 :Usinage CNC de barres de retenue en alliage d'aluminium 6061-T6 sur mesure. Enroulement du câble métallique selon le nombre de bobines et le pas spécifiés. Assemblage et vérification dimensionnelle initiale.
4. Jour 7 :Vérification à 100% de la courbe charge-déformation sur banc d'essai servo-hydraulique. Inspection visuelle, emballage et expédition express. Rapport de test complet et certificats de matériaux inclus.

Les quantités de prototypes (1 à 20 unités) ne comportent aucun frais d'outillage— tous les usinages de barres sont effectués sur un équipement CNC standard en utilisant les mêmes processus que ceux qui seront appliqués dans la production en série. Cela élimine la barrière d’amortissement de l’outillage qui rend généralement les solutions d’isolation personnalisées en petite quantité d’un coût prohibitif.

Spécifications d'emballage

• Pack d'unités individuelles :Sac anticorrosion VCI + insert en mousse PE découpée + carton unitaire de marque Hoan (210 * 95 * 65 mm, environ 0,85 kg brut)
• Carton principal (20 unités) :Cannelure B à double paroi ondulée, 440 * 220 * 350 mm, env. 16,5 kg brut
• Charge de palette (1200*800 EUR) :24 cartons principaux = 480 unités, env. 420 kg brut, filmé étirable avec protections d'angle
• Dossier de documentation :Certificat matériau EN 10204 3.1 (fil SS304 + barre Al 6061-T6), rapport de contrôle dimensionnel, courbe charge-déformation par numéro de série, certificat de conformité

Exemples d'intégration d'applications

• Modernisation du patin de pompe :Une station de transfert chimique de 6 pompes a remplacé 24 supports cylindriques en néoprène dégradés (durée de vie : 18 mois) par des isolateurs JGX-0400D-31.5A. Les goujons M10 correspondaient directement aux plaques de montage existantes. Aucune retouche requise. Après plus de 5 ans, les isolateurs ne présentent aucune dégradation, éliminant ainsi un arrêt annuel de l'usine de 2 jours pour l'inspection et le remplacement du support.
• Intégration OEM du générateur mobile :Un fabricant de générateurs diesel montés sur remorque est passé, en cours de production, des supports sandwich en caoutchouc M12 aux isolateurs JGX-0400D-31.5A. De simples bagues d'adaptation M12 à M10 ont fourni une transition boulonnée sans refonte du boîtier. La capacité de survie aux chocs pendant le transport routier est passée de 10 G à 30+ G, réduisant ainsi les réclamations au titre de la garantie de plus de 60 %.
• Isolation personnalisée du refroidisseur CVC :Un centre de données nécessitait une isolation antivibratoire pour 6 unités de refroidissement sur le toit avec un espacement des rails de châssis non standard. L'équipe de prototypage rapide de Hoan a conçu des barres en aluminium sur mesure (même matériau 6061-T6, mêmes goujons M10) en 6 jours ouvrables. Les prototypes ont été validés sur site dans les 2 semaines suivant la demande initiale – du concept à l'installation opérationnelle en moins d'un mois.

À propos de Xi'an Hoan Microwave Co. Ltd.

Basée à Xi'an, dans la province du Shaanxi — un pôle majeur de l'aérospatiale et de la fabrication de précision — Xi'an Hoan est un spécialiste dédié de l'isolation vibratoire depuis 2005. Notre usine certifiée ISO 9001:2015 emploie plus de 500 personnes, dont plus de 100 ingénieurs R&D. Nous maintenons un inventaire complet d'isolateurs standard de la série JGX pour expédition immédiate et une cellule de prototypage rapide dédiée pour les configurations personnalisées. Avec des exportations vers plus de 35 pays et un engagement de réponse aux demandes techniques 24 heures sur 24, nous sommes équipés pour répondre à vos besoins en matière d'isolation vibratoire, depuis l'évaluation du prototype jusqu'à la production en série.

Besoin d'une configuration d'isolateur personnalisée ou prêt à qualifier le JGX-0400D-31.5A pour votre application ?Contactez l'équipe d'ingénierie d'application de Xi'an Hoan. Soumettez vos données de charge et vos spécifications de montage : nous renvoyons une proposition de prototype dans les 48 heures et expédions les unités d'évaluation dans les 7 jours ouvrables.
