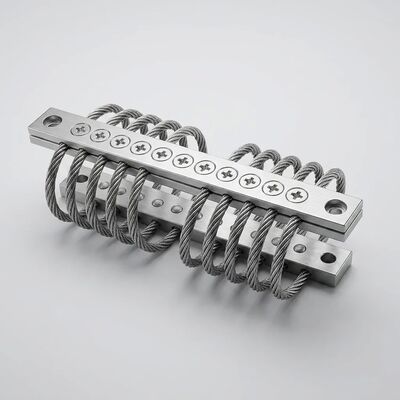

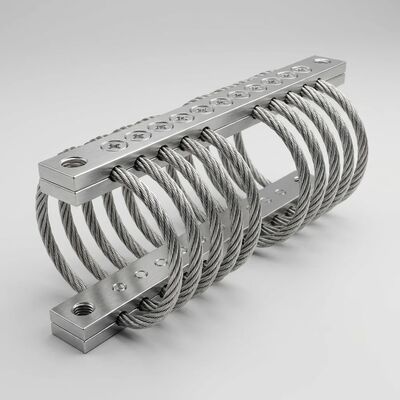

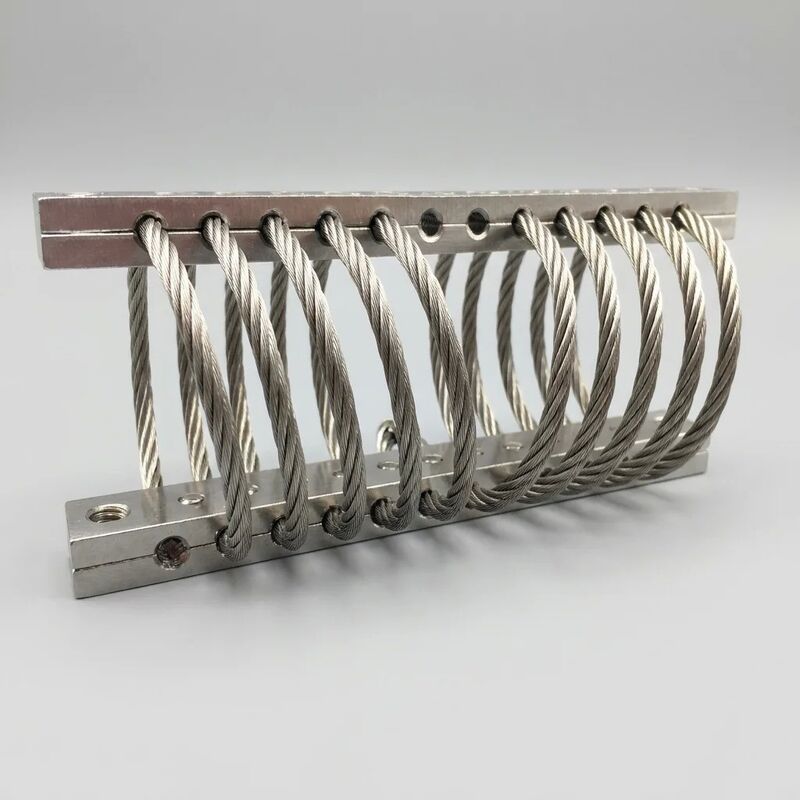

Isolateur de vibrations à câble métallique JGX-0320D-20A, Isolation de tous les axes, support de choc en acier inoxydable de qualité industrielle

JGX-0320D-20A Isolateur de vibration à câbles à tous les axes

LeLe nombre total d'unités utilisées pour les systèmes d'exploitation est déterminé en fonction de l'échantillon.est un isolant de vibration de câbles à haute performance conçu par Xi'an Hoan Microwave Co. Ltd pourattenuation des chocs et des vibrations sur tous les axesAvec une corde en acier inoxydable 304 de 3,2 mm de diamètre enroulée en hélice à travers des barres de retenue en alliage d'aluminium usinées de précision, cet isolateur offreAmortissement multidirectionnel supérieur sur les six degrés de liberté- la compression, la tension, le cisaillement et le roulement simultanément.

Technologie d'isolation à tous les axes

Contrairement aux supports de ressort ou en caoutchouc conventionnels qui isolent les vibrations dans une seule direction, le JGX-0320D-20A utilise une géométrie de câble en spirale brevetée qui fournitcaractéristiques de rigidité non linéaireL'amplitude de choc augmente et la géométrie du câble se raide progressivement.prévenir le fond en dissipant l'énergie par friction entre les brins, phénomène connu sous le nom deAmortissement de CoulombCette capacité à tous les axes le rend idéal pour les équipements où la direction des vibrations est imprévisible ou multidirectionnelle, tels que les machines rotatives, les installations mobiles et les conteneurs de transport.

Principales caractéristiques techniques

• Performance sur tous les axes:Isolement efficace en cas de compression, de tension, de cisaillement et de roulement ¥ six degrés de liberté de couverture avec un seul support compact.
• Construction industrielle:Cordon en acier inoxydable 304 (1.4301) ¥ 3,2 mm de diamètre, construction de 7x19 brins pour un rapport de souplesse à résistance optimal.Barres de retenue en alliage d'aluminium 6061-T6 avec traitement de surface anodisant blanc ou anodisant dur en option.
• Corbe de rigidité non linéaire:Réponse douce à bas déplacement pour la protection des équipements sensibles; caractéristique de durcissement progressif à haut déplacement pour absorber les chocs sans contact structurel.La transmission maximale est généralement inférieure à 2.5 à résonance.
• Conception sans maintenance:Construction entièrement en métal ∙ pas de caoutchouc, d'élastomère ou de fluide hydraulique pour se dégrader, se fissurer, fuir ou nécessiter un remplacement.
• Tolérance à haute température:Fonctionnement fiable de -40°C à +150°C sans dérive de rigidité.le JGX-0320D-20A maintient des propriétés d'amortissement constantes sur toute sa plage nominale.
• Résistant à la corrosion et à l'environnement:Les câbles en acier inoxydable passivés résistent à l'eau salée (plus de 500 heures ASTM B117), aux produits chimiques industriels, à l'ozone, aux rayons UV et à l'humidité.et les installations de transformation chimique.

Spécifications techniques

Options de traitement de surface

• Anodisation blanche (norme):Produit une finition d'aluminium naturel uniforme avec une dureté de surface améliorée. Convient pour les environnements industriels généraux. Excellente adhérence pour l'étiquetage et le codage des couleurs.
• Anodisation dure (facultative):Il crée une couche d'oxyde plus épaisse et plus sombre avec une résistance à l'abrasion significativement accrue.

Domaines d'application principaux

• Machines et appareils industrielsCompresseurs, assemblages de pompes, montures de centrifugeuses, groupes électrogènes ­ absorbant les forces dynamiques déséquilibrées et évitant la fatigue structurelle
• Équipement de précision:Machines de mesure des coordonnées (CMM), stations d'inspection optique, outils de fabrication de semi-conducteurs isolant les instruments sensibles sous micron des vibrations du sol
• Services de climatisation et de bâtiment:Unités de refroidissement, équipements de traitement de l'air, montures de tours de refroidissement réduire la transmission du bruit par la structure et respecter les spécifications acoustiques
• Transport et logistique:Isolement des conteneurs de transport, équipement électronique monté sur véhicule, boîtiers de générateurs mobiles ¢ protection de la cargaison et du matériel contre les chocs causés par la route et manipulation du transit
• Secteur de l'énergie:Station de pompage de pétrole et de gaz, équipement de nacelles d'éoliennes, armoires d'onduleurs solaires

Caractéristiques de la déformation de la charge

Le JGX-0320D-20A présente une courbe de déflexion de charge progressive et non linéaire.Cette non-linéarité fournit uneun excellent équilibrebetween soft isolation at normal operating conditions and firm restraint under shock events — a key advantage over linear spring isolators that force a trade-off between vibration isolation and shock protection.

À propos de Xi'an Hoan Microwave Co. Ltd.

Fondée en 2005 et basée à Xi'an, dans la province du Shaanxi, en Chine, Xi'an Hoan est un fabricant spécialisé dans l'isolation des vibrations et les solutions d'absorption d'énergie.Avec plus de 500 employés dont plus de 100 spécialistes techniquesNotre portefeuille de produits comprend des isolateurs de câbles, des supports en caoutchouc-métal, des amortisseurs de frottement, des amortisseurs de choc,et composants RF/micro-ondesChaque isolateur de la série JGX est fabriqué selon notre système de gestion de la qualité certifié ISO 9001: 2015, avec une traçabilité complète de la matière première au produit fini.

Pourquoi choisir le JGX-0320D-20A?

La combinaison decapacité d'isolement sur tous les axes,rigidité non linéaire, etDurée de vie entièrement métalliqueLe JGX-0320D-20A est le choix définitif pour les ingénieurs qui ne peuvent pas faire de compromis sur la fiabilité du contrôle des vibrations.Protéger les instruments sensibles contre les vibrations du sol ou protéger les équipements tournants contre leurs propres forces dynamiques, cet isolant offre des performances constantes et sans entretien année après année dans des conditions où les supports en caoutchouc tombent en panne en quelques mois.

Contactez Xi'an Hoan dès aujourd'hui pour discuter de vos exigences spécifiques en matière de charge, de configurations de montage ou pour demander une variante personnalisée du JGX-0320D-20A adaptée à votre application.
