Isolateur de vibrations à câble métallique JGX-0240D-7.7A — Référence d'ingénierie

Présentation du produit

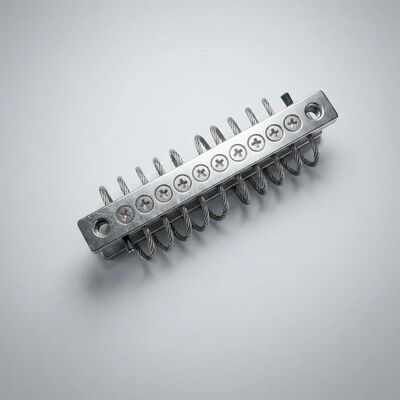

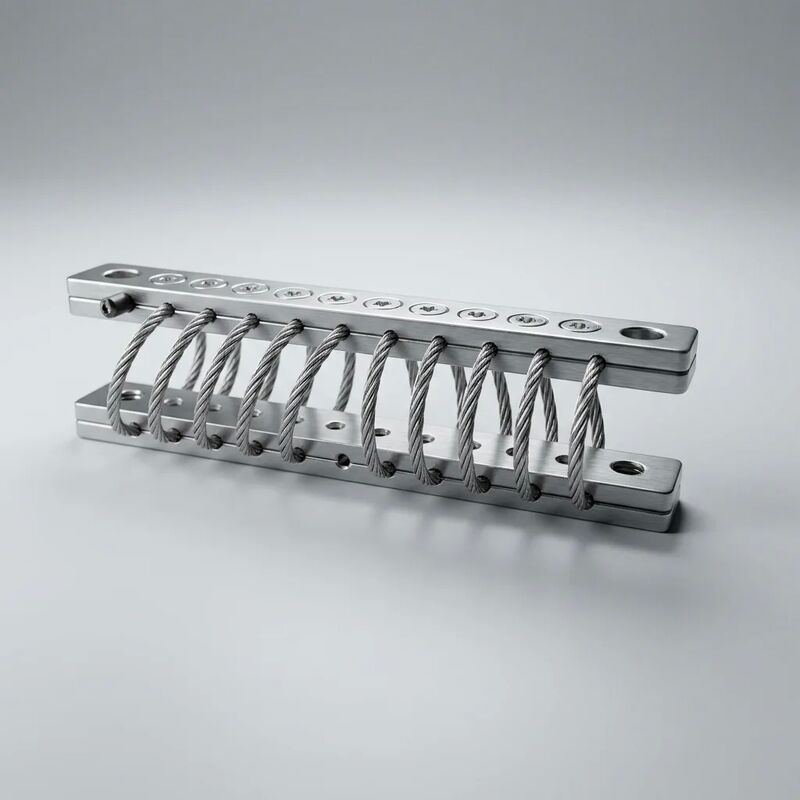

LeJGX-0240D-7.7Aest un isolateur de vibrations pour câbles métalliques robuste conçu pour les équipements industriels nécessitantrigidité stable à long termeetcontrôle des vibrations à large bande. En son cœur se trouve une hélice à 8 bobines formée à partir d'un câble métallique en acier inoxydable 304 de 7,7 mm de diamètre dans une configuration de 7*19 brins, électropolie pour la résistance à la corrosion. L'isolateur est conçu pourCharge statique de 240 kg par supportavec une capacité maximale d'entrée de choc de 40 g. Sa caractéristique déterminante est unconception structurelle sans fluage— obtenu grâce à un soulagement des contraintes thermiques après formage — qui élimine l'affaissement progressif et la dérive de rigidité qui compromettent les isolateurs en élastomère et à ressort au cours des premières années de service. Ce document de référence présente les données d'ingénierie complètes pour la spécification, l'intégration et la vérification des performances.

Données dimensionnelles et physiques

Propriétés des matériaux

Caractéristiques de rigidité et de déflexion de charge

Le JGX-0240D-7.7A présenterigidité non linéaire— une caractéristique de conception délibérée qui améliore les performances d'isolation à large bande et fournit une prise en charge progressive de la charge :

Performances dynamiques

Mécanismes d'amortissement

Deux mécanismes indépendants de dissipation d’énergie fonctionnent simultanément au sein de l’hélice du câble :

• Amortissement Coulomb (friction sèche) :À mesure que le faisceau de 7*19 brins fléchit, les 133 fils individuels par section transversale de bobine subissent un micro-glissement au niveau de leurs interfaces de contact. Ce mécanisme dépendant de l’amplitude est plus efficace lorsque le déplacement de l’excitation dépasse le seuil de glissement – ​​généralement des vibrations de fréquence moyenne à haute et d’amplitude faible à modérée. La force d'amortissement coulombienne effective représente environ 8 à 15 % de la charge dynamique appliquée.
• Amortissement hystérétique (matériau) :La déformation élastique cyclique du réseau austénitique en acier inoxydable produit une boucle d'hystérésis contrainte-déformation dont la zone fermée représente l'énergie dissipée par cycle. Ce mécanisme est indépendant de la fréquence – une distinction essentielle par rapport aux approches d’amortissement visqueux qui deviennent de plus en plus inefficaces aux basses fréquences.

Performance d'isolation quantifiée

Performances en matière de chocs et de fatigue

Structure sans fluage : base d'ingénierie

Le fluage dans les isolateurs conventionnels se manifeste par un affaissement progressif et un changement de rigidité sous une charge soutenue. Les supports en caoutchouc présentent généralement une déformation rémanente en compression de 5 à 15 % en 3 à 5 ans à température ambiante, s'accélérant à des températures élevées. Les ressorts hélicoïdaux en acier peuvent subir une relaxation des contraintes s'ils ne sont pas correctement préréglés et grenaillés.

Le JGX-0240D-7.7A atteint sa caractéristique de fluage nul grâce à trois éléments de conception :

1. Chemin de charge entièrement métallique :L'acier inoxydable ne flue pas à des températures de service inférieures à environ 300 °C — une propriété fondamentale du matériau qui élimine le mécanisme de déformation dépendant du temps présent dans les polymères.
2. Soulagement des contraintes thermiques après formage :Une fois le câble métallique enroulé dans la géométrie hélicoïdale à 8 bobines, l'ensemble subit un traitement thermique contrôlé pour soulager les contraintes de formage résiduelles. Sans cette étape, même les câbles en acier présenteraient une relaxation dimensionnelle mesurable au cours des premiers mois de service, à mesure que les contraintes de formation se redistribuent.
3. Limitation de la plage de contrainte :La géométrie de la bobine est conçue de telle sorte que sous une charge statique nominale, les contraintes de fil individuelles restent bien dans la région élastique (< 30 % de la contrainte d'élasticité), offrant ainsi une marge substantielle contre l'accumulation de micro-élasticité sur des millions de cycles de charge.

Conformité environnementale et réglementaire

Résumé des spécifications techniques

Applications recommandées

• Groupes électrogènes diesel et gaz (50-500 kVA) :L'isolation à large bande traite simultanément l'excitation multi-harmonique provenant de la combustion, du déséquilibre rotatif et des forces magnétiques de l'alternateur.
• Ensembles de compresseurs industriels :Les compresseurs à pistons et à vis produisent des vibrations à large spectre que les isolateurs à réglage unique ne peuvent pas couvrir. La conception sans fluage maintient l'alignement des arbres de transmission couplés.
• Pompes centrifuges et patins de pompe :Gère à la fois les vibrations synchrones à vitesse de fonctionnement et l'excitation induite par les turbulences à large bande dans les installations à haut débit.
• Ensembles de refroidisseurs et de systèmes de traitement d'air CVC :La caractéristique sans fluage garantit que les unités lourdes restent à niveau, ce qui est essentiel pour le retour d'huile dans les compresseurs à vis et à spirale.
• Systèmes de ventilateurs et de soufflantes industriels :Maintient l'efficacité de l'isolation lors du fonctionnement à vitesse variable piloté par VFD, contrairement aux isolateurs réglés.
• Supports de transformateur électrique :Une rigidité stable empêche le désalignement progressif qui peut stresser les connexions des traversées et compromettre l'isolation du transformateur rempli d'huile.

Meilleures pratiques d'installation

• Préparation des surfaces :La surface de montage doit être plate à moins de 0,5 mm sur l'empreinte de l'isolateur. Retirez la peinture, le tartre ou les éclaboussures de soudure des zones de contact des boulons.
• Sélection des fixations :Utilisez des boulons en acier inoxydable M12 (A2-70 minimum) avec des rondelles plates sous la tête du boulon et l'écrou. Ne remplacez pas les fixations en acier au carbone car une corrosion galvanique se produirait à l'interface en acier inoxydable.
• Procédure de couple :Serrer progressivement jusqu'à 45-55 N·m à sec (35 à 45 N·m lubrifié). Serrez en croix en diagonale. Ne serrez pas trop fort – l’isolateur ne doit pas être comprimé au repos.
• Répartition de la charge :Pour les installations à montages multiples, assurez-vous que le poids total supporté est réparti à ± 10 % sur tous les isolateurs. Utilisez des cales si nécessaire – n’utilisez jamais la tension des boulons pour mettre l’équipement à niveau.
• Autorisation:Maintenir un dégagement minimum de 25 mm autour de toutes les bobines de câble métallique pour permettre une déviation sans restriction sous une charge de choc. Assurez-vous que la tuyauterie et le conduit connectés comprennent des sections flexibles.

Foire aux questions

Q : Quelle est la différence entre le JGX-0240D-7.7A et le plus petit JGX-0160D-4.8A ?
Le JGX-0240D-7.7A est la variante à plus grande capacité : 240 kg contre 160 kg de charge statique nominale, 7,7 mm contre 4,8 mm de câble métallique, 8 bobines contre 6 bobines et 40 g contre 30 g de résistance aux chocs. Les deux partagent la même architecture entièrement métallique sans fluage. Pour les équipements compris entre 100 et 240 kg par support, le JGX-0240D-7.7A offre une isolation optimale dans sa fenêtre de charge conçue.

Q : Puis-je utiliser moins de supports avec une charge par support plus élevée ?
Pour de meilleures performances d'isolation, faites fonctionner chaque isolateur dans une plage de 40 à 80 % de sa capacité nominale (96 à 192 kg pour le JGX-0240D-7.7A). Une charge supérieure à 80 % réduit la marge de déflexion dynamique disponible pour l'absorption des chocs. Une charge inférieure à 40 % réduit l'efficacité de l'amortissement car le frottement coulombien dépend de la pression de contact entre les brins de fil.

Q : Ai-je besoin de dispositifs de retenue latéraux avec isolateurs à câble métallique ?
Non, c'est un avantage clé. La caractéristique d'amortissement sur tous les axes de la géométrie du câble métallique hélicoïdal offre une isolation simultanée en compression, en cisaillement et en roulis. Des amortisseurs ou des dispositifs de retenue latéraux séparés ne sont pas nécessaires pour un fonctionnement normal. Pour les événements de choc extrêmes (supérieurs à 40 g), consultez notre équipe d’ingénierie d’application pour des recommandations de retenue supplémentaires.

Q : Les certificats RoHS et REACH sont-ils disponibles ?
Oui. Le produit est entièrement conforme aux normes RoHS et REACH. Les déclarations de conformité et les rapports sur la composition des matériaux sont disponibles sur demande avec votre dossier de documentation réglementaire.

Q : Quel entretien est requis ?
Aucun. La conception entièrement métallique ne nécessite aucune lubrification, aucun resserrage, aucun réglage et aucun remplacement de composant. Une inspection visuelle lors des intervalles réguliers d’entretien de l’équipement est suffisante pour confirmer l’intégrité.
