JGX-0240D-7.7A Isolateur de vibration par câble de fil

Introduction au projet

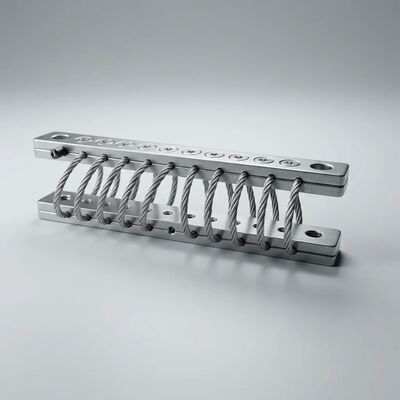

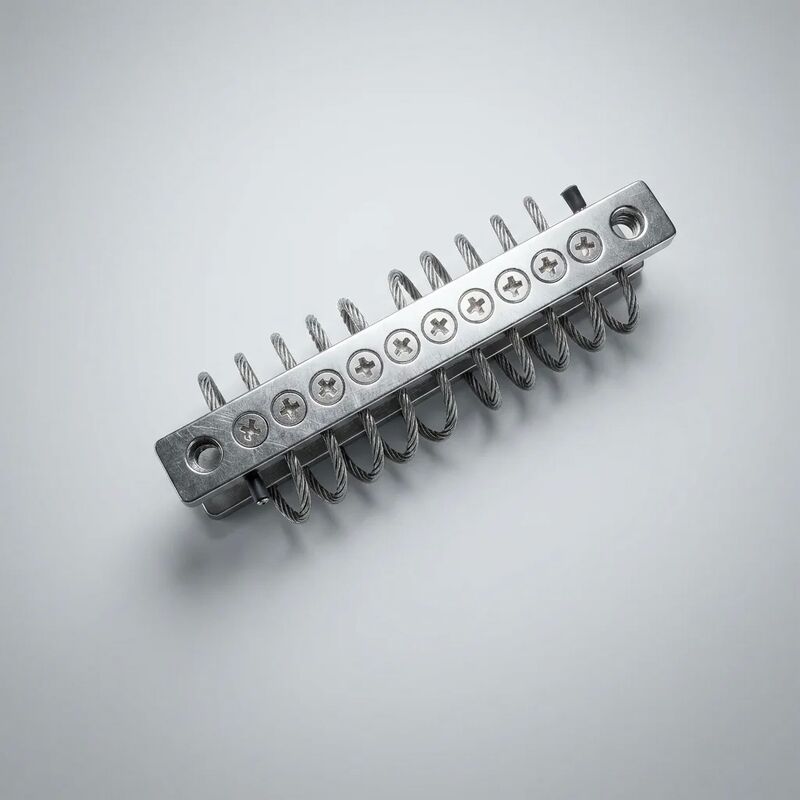

La sélection d'un isolant de vibration implique plus que de faire correspondre une capacité de charge.documentation réglementaireCe guide fournit l'information complète nécessaire pour spécifier, commander, intégrer et entretenir lesLes données relatives à l'émission de CO2 doivent être fournies conformément à l'annexe II.- un isolant de câbles en acier inoxydable 304 de 7,7 mm, à 8 bobines, pour une capacité nominale de 240 kg par montage, supporté parconception modulaire évolutive et livraison rapidedu stock préconfiguré.

Identification du produit et référence de commande

Spécifications physiques et données dimensionnelles

Caractéristiques de performance

Plateforme modulaire évolutive: Configurez votre spécification

Le JGX-0240D-7.7A fait partie d'une plate-forme modulaire où l'élément d'amortissement du noyau (8 câbles SS304 à bobine de 7,7 mm) est associé à des configurations et des finitions de montage sélectibles.Cette architecture permetlivraison rapide des sous-composants stockésLa plupart des configurations standard sont expédiées dans les 3 à 5 jours ouvrables.

Options de configuration de montage

• Base à base (norme):Deux plaques de montage identiques, une fixée au cadre de base de l'équipement, une à la fondation ou à la structure de support.
• Base à équipement:Une plaque est montée sur le cadre de l'équipement;l'autre plaque est remplacée par une interface à boulonnage direct pour les applications où l'isolateur se trouve entre le pied de l'équipement et un support spécifique à la machine..
• Orientation personnaliséePour les installations où l'entrée de vibration primaire n'est pas alignée sur la gravité (équipement incliné, machines murales),Contactez notre équipe d'ingénieurs avec votre géométrie de montage pour une révision de la configuration.

Sélection de la finition de surface

• électropolisé (norme):Recommandé pour la plupart des applications. Fournit une surface propre et lisse avec une résistance accrue à la corrosion et une adhérence réduite des contaminants. Convient pour la marine, la transformation alimentaire, pharmaceutique,et environnements industriels généraux.
• Passivée (facultative):Traitement chimique de passivation supplémentaire pour maximiser la couche passive d'oxyde de chrome.Recommandé pour des applications de très haute pureté ou des environnements soumis à une exposition continue à des agents de nettoyage chimiques agressifs.
• Oxyde noir (facultatif):Finition esthétique pour les applications où l'intégration visuelle avec des équipements de couleur foncée est souhaitée.non recommandé pour les installations extérieures ou marines.

Paquet de documentation réglementaire

La documentation suivante est disponible à l'appui de l'approvisionnement, de l'intégration et de la conformité réglementaire:

Livraison et logistique

Fiche de sélection

Utilisez la feuille de calcul suivante pour confirmer que la JGX-0240D-7.7A est la spécification correcte pour votre application:

1. Poids total de l'équipement_____ kg (incluant tous les composants fixés en permanence: tuyauterie, câblage, plates-formes d'accès, inventaire des fluides)
2. Nombre de points de montage:_____ (généralement 4 ou 6 pour les bases d'équipement rectangulaires)
3. Charge par isolant:ligne 1 ÷ ligne 2 = _____ kg/montage
4. Vérifiez:La valeur de la ligne 3 est-elle comprise entre 96 kg et 192 kg? □ Oui (optimale) □ Non (considérez un modèle différent ou ajustez le nombre de montures)
5. Fréquence de vibration dominante (ies):_____ Hz (s'il n'est pas connu, indiquer les tours par seconde de l'équipement et le nombre de poteaux du moteur)
6. Vérifiez:La fréquence dominante est-elle supérieure à 20 Hz? □ Oui (région d'isolation, excellente performance) □ 10­20 Hz (région de transition,□ En dessous de 10 Hz (résonance proche)
7. Environnement:□ Contrôle à l'intérieur □ Industrie à l'intérieur □ Protection à l'extérieur □ Exposition à l'extérieur □ Marine/côtière □ Laveuse □ Haute température (supérieure à 80°C) □ Basse température (inférieure à -20°C)
8. Sélection de finition de surface:Basé sur la ligne 7 → □ électropoli □ passivé

Liste de vérification des installations

• □ Vérifier la planéité de la surface de montage ≤ 0,5 mm sur l'empreinte de l'isolateur
• □ Nettoyer les surfaces de montage, éliminer la peinture, les écailles et les éclaboussures de soudure aux points de contact des boulons
• □ Les isolants de position symétriques sous la base de l'équipement
• □ Insérer des boulons en acier inoxydable M12 (A2-70 minimum) avec des rouleaux plats sous la tête et l'écrou
• □ Ne pas remplacer les fixations en acier au carbone
• □ Resserrement en diagonale à 45°55° N.m. (fil sec)
• □ Vérifier que toutes les bobines de câbles ont une ouverture libre de 25 mm ou plus dans toutes les directions après serrage
• □ Vérifiez que les tuyaux/conduit/ductwork connectés incluent des sections souples pour éviter que le chemin de charge ne soit surmonté
• □ Mesurer et enregistrer la déviation statique à chaque support
• □ conserver les dossiers d'installation, y compris les valeurs de couple et les mesures de déviation, pour le dossier de garantie

Comparaison des coûts du cycle de vie

L'évaluation de l'isolation vibratoire sur le seul prix d'achat conduit systématiquement à un coût total plus élevé.

Le JGX-0240D-7.7A atteint généralement une parité de coût avec les supports en caoutchouc dans le premier cycle de remplacement (3-5 ans) et offre des économies nettes par la suite.ou des installations inaccessibles où une seule visite d'entretien coûte plus cher que l'isolator lui-même, le cas économique est décisif dès le premier jour.

Contact et commande

Pour demander un devis officiel, organiser des échantillons pour évaluation ou discuter d'une configuration personnalisée:

• Les ordres standard:Spécifiez le modèle JGX-0240D-7.7A, la quantité, la finition de surface et l'adresse de livraison.
• Enquêtes techniques:Indiquer le poids de l'équipement, le nombre de points de montage, les fréquences de vibration dominantes et l'environnement d'exploitation pour des recommandations spécifiques à l'application.
• Programmes OEM et en volume:Contactez notre équipe de vente pour les niveaux de prix de volume, les accords de livraison programmés et les options d'inventaire gérées par le fournisseur.
• Les échantillons:Des échantillons d'évaluation sont disponibles pour les projets admissibles.
