Isolateur de vibrations à câble métallique JGX-0160D-4.8A — Présentation technique

Qu'est-ce que le JGX-0160D-4.8A ?

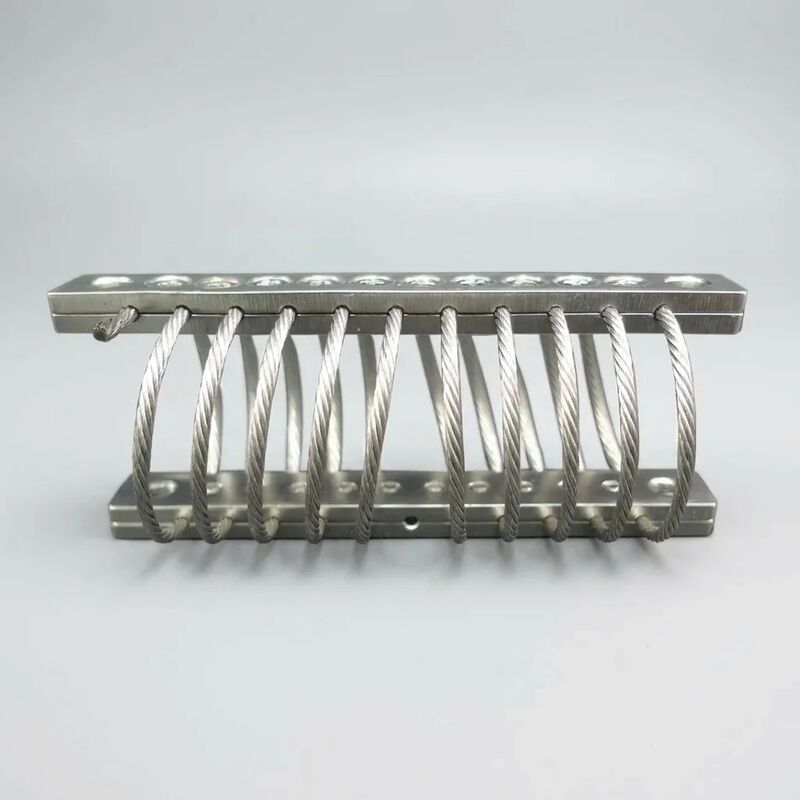

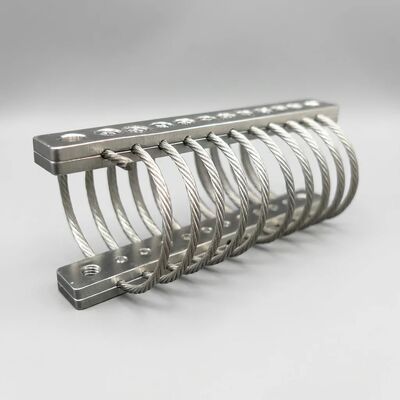

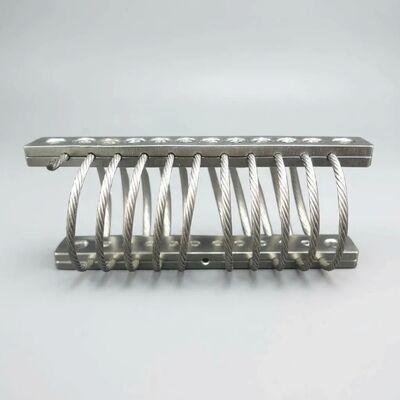

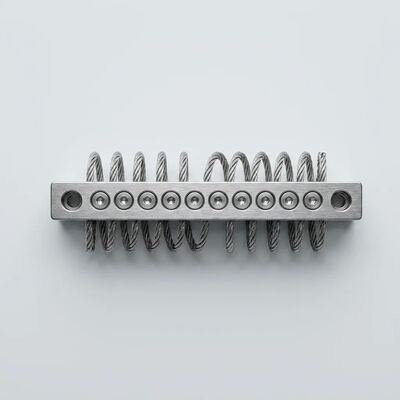

LeJGX-0160D-4.8Aest un isolateur de vibrations à câble métallique conçu avec précision qui utilise un câble métallique en acier inoxydable 304 enroulé hélicoïdalement de 4,8 mm comme élément d'amortissement. Contrairement aux supports en caoutchouc classiques ou aux isolateurs à ressort hélicoïdal, il offreisolation vibratoire multidirectionnelle sur tous les axes- ce qui signifie qu'il atténue simultanément l'énergie en compression, en cisaillement et en roulis sans nécessiter d'isolateurs séparés pour chaque axe. Avec une capacité de charge statique nominale de 160 kg par support, le JGX-0160D-4.8A convient aux équipements industriels de poids moyen où les chocs multidirectionnels et les vibrations continues menacent la fiabilité des composants.

Comment fonctionne l'amortissement des câbles métalliques

Le JGX-0160D-4.8A s'appuie sur deux mécanismes d'amortissement complémentaires qui fonctionnent en parallèle :

• Amortissement Coulomb (Friction) :Lorsque le câble métallique fléchit sous une charge dynamique, les torons individuels de la construction métallique 7*19 frottent les uns contre les autres, convertissant l'énergie cinétique en chaleur négligeable grâce au frottement sec. Ce mécanisme dépend de l'amplitude : des déflexions plus importantes produisent une plus grande dissipation d'énergie.
• Amortissement hystérétique :Le câble métallique en acier inoxydable subit une déformation élastique cyclique sous l'effet des vibrations, créant une boucle d'hystérésis contrainte-déformation qui absorbe l'énergie à chaque cycle de chargement. Cela fournit une atténuation constante à large bande, de la résonance structurelle basse fréquence aux vibrations des machines à haute fréquence.

Ensemble, ces mécanismes parviennent à unrapport d'amortissement de 0,15 à 0,25et livrerefficacité d'isolation supérieure à 95 % à des fréquences supérieures à 25 Hzsous charge nominale — performances qui restent stables sur toute la plage de fonctionnement de -40 °C à +120 °C sans les changements de rigidité dépendant de la température typiques des isolateurs en élastomère.

Pourquoi les ingénieurs choisissent le JGX-0160D-4.8A

1. Véritable isolation sur tous les axes sans compromis

La plupart des isolateurs conventionnels sont optimisés pour une seule direction de charge. La géométrie de l'hélice du câble métallique JGX-0160D-4.8A répond intrinsèquement à l'excitation sous n'importe quel angle (vertical, latéral ou de torsion) avec le même mécanisme d'amortissement. Cela le rend particulièrement utile pour les équipements montés sur des structures non rigides, des plates-formes mobiles ou des emplacements où la direction des sources de vibrations est imprévisible.

2. Suppression supérieure des résonances sur un large spectre

La résonance structurelle se produit lorsque la fréquence d'excitation s'aligne sur la fréquence naturelle d'un système, amplifiant les vibrations jusqu'à des niveaux destructeurs. Le JGX-0160D-4.8A résout ce problème grâce à soncaractéristique de rigidité non linéaire: à mesure que la déflexion augmente, la géométrie du câble métallique se raidit progressivement, éloignant la fréquence naturelle du système des conditions de résonance. Avec une plage de fréquence naturelle d'environ8–12 Hz sous charge nominale, cet isolateur découple efficacement l'équipement des sources d'excitation industrielles courantes (rotation du moteur, pulsation de la pompe, mouvement alternatif du compresseur) avant qu'une résonance ne puisse se développer.

3. Fonctionnement sans entretien pendant toute la durée de vie de l'installation

La construction entièrement métallique élimine tous les points de dégradation qui affectent les isolateurs traditionnels : pas de caoutchouc qui s'oxyde et se fissure, pas de liquide hydraulique qui fuit, pas de ressort hélicoïdal qui se fatigue et s'affaisse, aucun joint collé qui se délamine. Le JGX-0160D-4.8A nécessitezéro maintenance programmée— pas de lubrification, pas de resserrage, pas de cycle d'inspection visuelle au-delà de ce qui est déjà prévu dans le plan de maintenance de l'équipement. Les tests de fatigue démontrent plus10 millions de cycles à charge nominalesans changement mesurable dans les performances d'amortissement.

4. Performances prévisibles malgré les températures extrêmes

Alors que les isolateurs en caoutchouc se raidissent dans les climats froids (perdant leur efficacité d'isolation) et se ramollissent sous l'effet de la chaleur (risquant un affaissement excessif), le câble métallique en acier inoxydable JGX-0160D-4.8A présente une variation de rigidité négligeable entre -40°C et +120°C. Cette stabilité thermique élimine le besoin d'ajustement saisonnier et garantit une protection constante contre les vibrations dans les installations extérieures, les installations non chauffées et les applications d'équipement à haute température.

Spécifications techniques

Applications industrielles typiques

• Unités de CVC et de traitement d'air :Isole les vibrations des ventilateurs et des compresseurs des structures des bâtiments, réduisant ainsi la transmission du bruit basse fréquence dans les installations commerciales et industrielles.
• Générateurs industriels :Protège les groupes électrogènes des vibrations auto-induites et des chocs externes, prolongeant ainsi la durée de vie des roulements de l'alternateur.
• Compresseurs alternatifs :Résout les fréquences de pulsation caractéristiques des compresseurs à piston où les isolateurs à axe unique ne parviennent pas à capturer les modes d'oscillation latérale.
• Équipement de métrologie de précision :Les MMT, les systèmes d'inspection optique et les balances de laboratoire bénéficient de l'isolation sur tous les axes qui maintient la précision des mesures dans les environnements d'usine.
• Armoires de commande et boîtiers électriques :Protège les automates sensibles, les VFD et la logique de relais des vibrations ambiantes des machines qui peuvent provoquer des vibrations de contact et une défaillance prématurée.
• Ensembles de pompes industrielles :Isole les groupes motopompes et les groupes motopompes dans les applications de traitement de l'eau, de traitement chimique et de transfert d'huile.

Assurance qualité et tests

Chaque isolateur JGX-0160D-4.8A est fabriqué sousISO 9001:2015gestion de la qualité certifiée. Les tests de production comprennent :

• Vérification de la déformation sous charge statique à 100 % de la capacité nominale
• Inspection de l'uniformité de la tension du câble métallique sur les 6 bobines
• Conformité dimensionnelle aux tolérances de conception
• Inspection de la finition de surface pour vérifier la cohérence de l'électropolissage
• Traçabilité des lots avec certification complète des matériaux disponible sur demande

Des protocoles de test personnalisés, notamment des balayages de fréquence spécifiques, des tests d'impulsions de choc ou une exposition environnementale étendue, peuvent être adaptés aux exigences de qualification des OEM.

Notes d'installation

Le JGX-0160D-4.8A se monte via les trous de la plaque de base dans une configuration base à base ou base à équipement. Pour des performances optimales :

• Assurez-vous que la surface de montage est plate et rigide pour éviter toute distorsion de précharge
• Répartir les charges uniformément lors de l'utilisation de plusieurs isolateurs sous une seule base d'équipement
• Vérifiez que le poids total supporté se situe entre 40 et 80 % de la capacité nominale combinée pour une meilleure efficacité d'isolation.
• Laisser un espace suffisant autour des bobines de câble métallique pour une déviation sans restriction sous une charge de choc

Foire aux questions

Q : Comment le JGX-0160D-4.8A se compare-t-il aux supports en caoutchouc ?
Les supports en caoutchouc se dégradent de manière prévisible au fil du temps en raison de l'oxydation, de l'exposition à l'ozone et de la fatigue cyclique ; ils nécessitent généralement un remplacement tous les 3 à 5 ans dans les environnements industriels. Le JGX-0160D-4.8A entièrement métallique ne présente aucun mécanisme de dégradation dans des conditions normales de service et offre une rigidité plus constante malgré les températures extrêmes.

Q : Cet isolateur peut-il être utilisé à l’extérieur ?
Oui. Le matériau SS304 et la finition électropolie offrent une forte résistance à la pluie, à l'humidité et à l'exposition aux UV. Pour les installations dans des atmosphères côtières ou offshore chargées de sel, veuillez vous référer à notre guide d'application pour environnements difficiles (voir la page produit JGX-0160D-4.8A Marine/Offshore).

Q : Quelle est la quantité minimum de commande ?
Les commandes standard commencent à 10 pièces. Pour les quantités de prototypes ou de qualification, veuillez contacter notre équipe commerciale pour les modalités d’échantillonnage.

Q : Un étalonnage de charge personnalisé est-il disponible ?
Oui — la longueur du câble métallique, le nombre de bobines et la géométrie de montage peuvent être adaptés aux exigences de charge spécifiques. Contactez-nous avec votre plage de charge cible et vos contraintes de montage pour une proposition de configuration personnalisée.
