JGX-0160D-4.8A Isolateur de vibration par câble métallique

Quand les isolants classiques ne suffisent pas

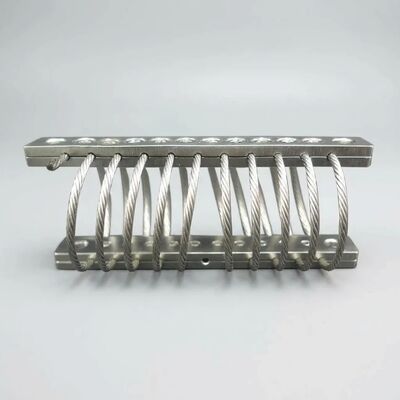

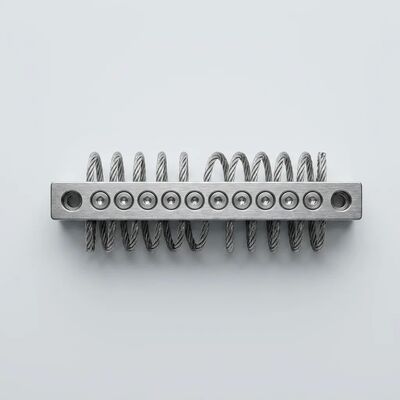

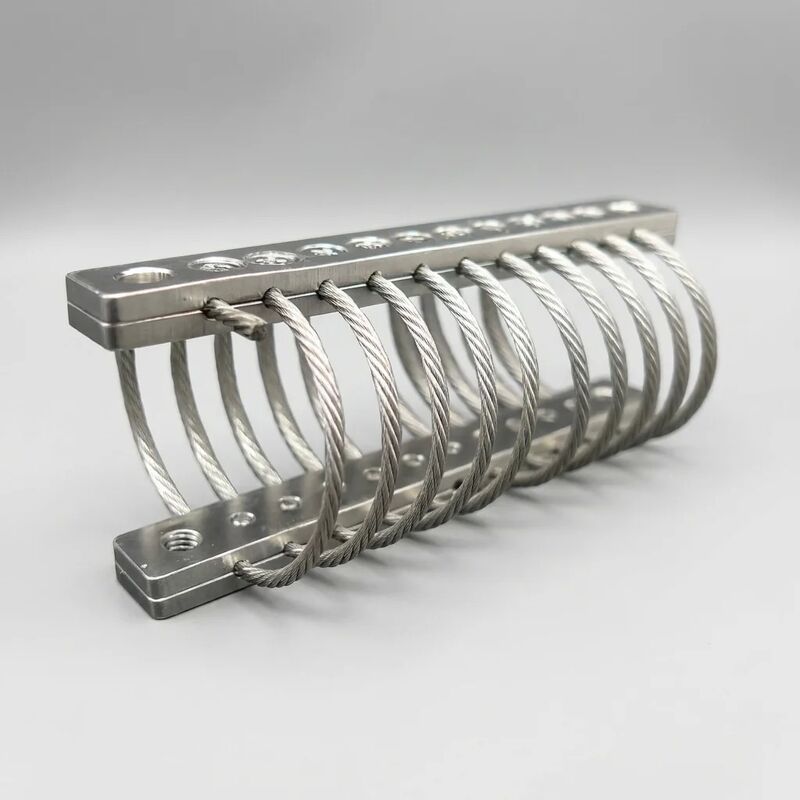

Dans les environnements où les gaz salés corrodent les surfaces métalliques en quelques mois, où les températures ambiantes varient de 80°C entre le jour et la nuit,et lorsque l'accessibilité de l'équipement rend l'entretien de routine impraticable. LeLe système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement.l'isolateur de vibration de câbles est spécialement conçu pour ces conditions, combinantisolation contre les vibrations multi-directionnelles sur tous les axesavec undurée de vie prolongée sans maintenanceLe noyau est constitué d'une hélice à 6 bobines en fil de fil 304 en acier inoxydable 4,8 mm électropoli, destinée à une charge statique de 160 kg.,fonctionnement fiable de -40°C à +120°C.

La résistance de l'environnement: conçue pour durer

Spray de sel et atmosphère marine

Stainless steel 304 with electropolished surface treatment provides a passive chromium oxide layer that self-repairs when scratched — a critical advantage over painted or coated carbon steel mounts that begin corroding at the first coating breachDans les essais indépendants de pulvérisation de sel selon ASTM B117, le fil de fer SS304 électropolisé dépasse1, 000 heuresd'exposition sans creux ni dégradation structurelle, ce qui rend le JGX-0160D-4.8A adapté:

• Decks d'équipement de plate-forme offshore (pompes, générateurs, compresseurs)
• Installations industrielles côtières situées à moins de 5 km du rivage
• Salles de machines des navires commerciaux (moteurs, équipements auxiliaires)
• Infrastructure portuaire et portuaire (conducteurs de convoyeurs, groupes motopropulseurs de grues)

Extrêmes de température sans dérive de performance

L'absence d'éléments élastomères signifie que le JGX-0160D-4.8A ne subit pas le durcissement de transition vitrée qui rend les isolants en caoutchouc inefficaces en dessous de -20 °C,ni l'adoucissement thermique qui entraîne une dégradation supérieure à 70 °CC' est...la variation de rigidité dans la gamme complète de -40°C à +120°C est inférieure à 5%Cette stabilité est essentielle pour les équipements installés dans les installations arctiques non chauffées, les installations extérieures du Moyen-Orient,ou des compartiments moteur où les températures ambiantes dépassent régulièrement 90°C.

L'humidité, le lavage et l'exposition aux produits chimiques

Au-delà des environnements marins, la construction SS304 électropolissée résiste à l'humidité élevée continue des installations tropicales,les produits chimiques de nettoyage agressifs utilisés dans les cycles de lavage de la transformation alimentaireContrairement aux surfaces peintes qui retiennent l'humidité dans les micro-fissures, les surfaces peintes ne peuvent pas être utilisées dans les installations de traitement des eaux usées.la finition électropolissée élimine la porosité de la surface et réduit la surface effective disponible pour l'adhérence des contaminants de plus de 80% par rapport à l'acier inoxydable usiné.

Pourquoi le JGX-0160D-4.8A excelle dans les installations distantes et inaccessibles

Zéro entretien planifié Vérifié par la conception

Pour les équipements installés sur des plates-formes offshore, des stations de pompage éloignées ou des structures surélevées où une visite d'entretien implique l'accès à la grue, les permis de sécurité et les temps d'arrêt de production,la valeur économique d'un isolant sans entretien ne peut être surestiméeLe JGX-0160D-4.8A est équipé d'unpas de composants consommables: aucun élément en caoutchouc à remplacer, aucun fluide à remplir, aucun ressort à rétraiter et aucun joint collé à inspecter pour la séparation.10 millions de cycles de chargereste à moins de 5% de la valeur de base telle qu'elle est fabriquée effectivement un composant de la plupart des équipements industriels.

Protection sur tous les axes pour les environnements dynamiques multidirectionnels

Plateformes au large, navires commerciaux,Les vibrations des équipements mobiles sont intrinsèquement multi-directionnelles. Les mouvements induits par les ondes se combinent avec l'excitation verticale et torsionnelle induite par les machines.La géométrie du fil de fer JGX-0160D-4.8A fournit une véritableisolation multi-directionnelle sur tous les axesdans un seul support compact, absorbant l'énergie simultanément en mode compression, cisaillement et roulement.Cela élimine la complexité de l'ingénierie de spécifier et d'orienter plusieurs isolants à un axe pour chaque degré de liberté.

Performance constante sous charge variable

Les environnements de vibration sont rarement statiques. Une pompe qui fonctionne sans heurts au débit de conception peut se caviter dans des conditions de faible débit;un compresseur équilibré à pleine charge peut générer différents harmoniques lors du démarrageLa combinaison de l'amortissement Coulomb dépendant de l'amplitude et de l'amortissement hystérique indépendant de la fréquence du JGX-0160D-4.8A fournitisolation à haut débit qui s'adapte aux conditions changeantessans nécessiter de réglage ou de réglage manuel ∙ un avantage important pour les équipements qui fonctionnent dans une gamme de vitesses, de charges ou de conditions de processus.

Spécifications techniques

Guide de l'application par secteur

Pétrole et gaz offshore

Sur les plateformes de production offshore et les navires FPSO, le temps de fonctionnement des équipements a une incidence directe sur les revenus.et sèche-air à instruments où l'atmosphère salée et le fonctionnement 24 heures sur 24, 7 jours sur 7 exigent des solutions d'isolation qui ne se dégradent pas entre les arrêts programmés.La conception sans entretien est particulièrement appréciée pour les équipements situés sur les ponts inférieurs ou dans des espaces confinés où l'accès pour le remplacement des isolateurs nécessiterait une préparation et des temps d'arrêt importants.

Marine de commerce

Pour les navires de marchandises, les ferries de passagers, les remorqueurs et les embarcations de service, le JGX-0160D-4.8A assure l'isolation vibratoire des équipements auxiliaires du moteur principal, des unités de refroidissement CVC, des pompes incendie d'urgence,avec une puissance de sortie inférieure ou égale à 50 W. La caractéristique d'isolation sur tous les axes s'adresse à l'environnement combiné de mouvement de roulement-pitch-heave unique aux équipements montés sur des navires,tandis que la construction SS304 électropolissée résiste à l'humidité persistante et à l'exposition occasionnelle à l'eau salée des installations de la salle des machines et du pont.

Infrastructure côtière

Les installations de dessalement, les terminaux de GNL, les centrales électriques des grues portuaires et les installations de traitement des eaux usées côtières fonctionnent dans des atmosphères où les taux de dépôt de chlorure peuvent dépasser 50 mg/m2 par jour.Le JGX-0160D-4La surface électropolissée de.8A minimise l'adhérence des chlorures et élimine les sites d'initiation des micro-pits qui accélèrent la corrosion sur les supports en acier inoxydable standard ou en acier au carbone revêtu.

Traitement des aliments et des boissons

La finition électropolissée résiste non seulement à la corrosion, mais fournit une surface hygiénique exempte de micro-fissures où les bactéries pourraient s'abriter, ce qui rend le JGX-0160D-4.8A adapté aux pompes, convoyeurs,et équipements de mélange dans les installations soumises à un lavage fréquent à haute pression avec des produits chimiques de nettoyageL'absence d'éléments en caoutchouc élimine également les préoccupations concernant les particules d'élastomères contaminant les zones de production.

Des installations éloignées et sans surveillance

Les stations de pompage, les abris d'équipements de télécommunications et les stations de surveillance situées dans des endroits éloignés ont un défi commun:le coût d'une visite d'entretien est souvent supérieur au coût du composant en cours de maintenanceLa durée de vie sans entretien vérifiée du JGX-0160D-4.8A en fait la spécification par défaut pour l'isolation des vibrations dans les installations où le technicien qualifié le plus proche se trouve à des heures ou à des jours.

Comparaison du coût total de possession

Lors de l'évaluation des solutions d'isolation des vibrations, le coût d'approvisionnement n'est qu'un point de départ.

• de haute qualité:Coût initial: faible. Intervalle de remplacement attendu: 3 à 5 ans en raison de l'oxydation et de la compression. Plus de 10 ans: 2 à 3 cycles de remplacement plus main-d'œuvre et temps d'arrêt. Coût total:Les coûts de montage sont généralement de 3 ‰ 5* le coût de montage initial..
• d'une épaisseur n'excédant pas 50 cm3Coût initial: modéré. Remplacement des coussins tous les 3 à 5 ans, plus inspection périodique des ressorts et éventuelle rétension. Requiert des snubbers latéraux pour les applications multidirectionnelles, ajoutant de la complexité.
• JGX-0160D-4.8A Isolateur à câbles:Pas de cycle de remplacement, pas d'inspection au-delà de la maintenance de l'équipement standard, pas de snubbers ou de contraintes auxiliaires.

Guide de sélection et d'installation

Pour spécifier le nombre correct d'isolateurs JGX-0160D-4.8A pour votre application:

1. Calcul du poids total soutenuy compris l'équipement, le cadre de montage et toute charge de tuyauterie/conduit.
2. Divisez par 160 kg(charge statique nominale par isolateur) pour déterminer le nombre minimum de supports.
3. Appliquer un facteur de service de 1,5 à 2.0pour les équipements dynamiques (pompes, compresseurs, moteurs) ou 1,2 ∼1,5 pour les équipements statiques (armoires de commande, transformateurs).
4. Rassemblez-vous!à un nombre pair et répartis symétriquement sous la base du matériel.

Pour des performances d'isolation optimales, assurez-vous que la surface de montage est plate, rigide et propre.Évitez de surcharger le couple ∙ l'isolateur doit être fermement fixé sans compresser l'élément de câble en repos.

Contactez notre équipe d'ingénierie d'applications pour une assistance de sélection spécifique au projet, des demandes de configuration personnalisées ou des prix RFQ à grand volume.
