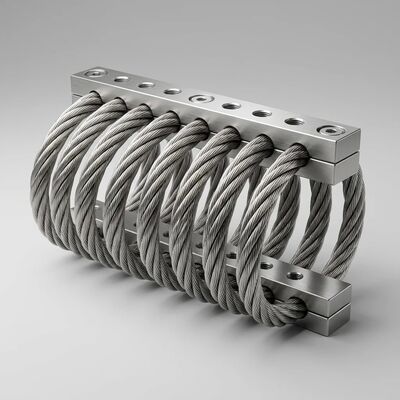

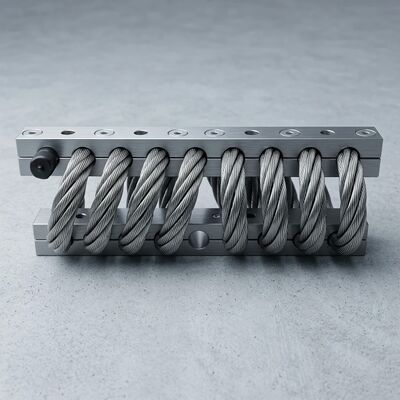

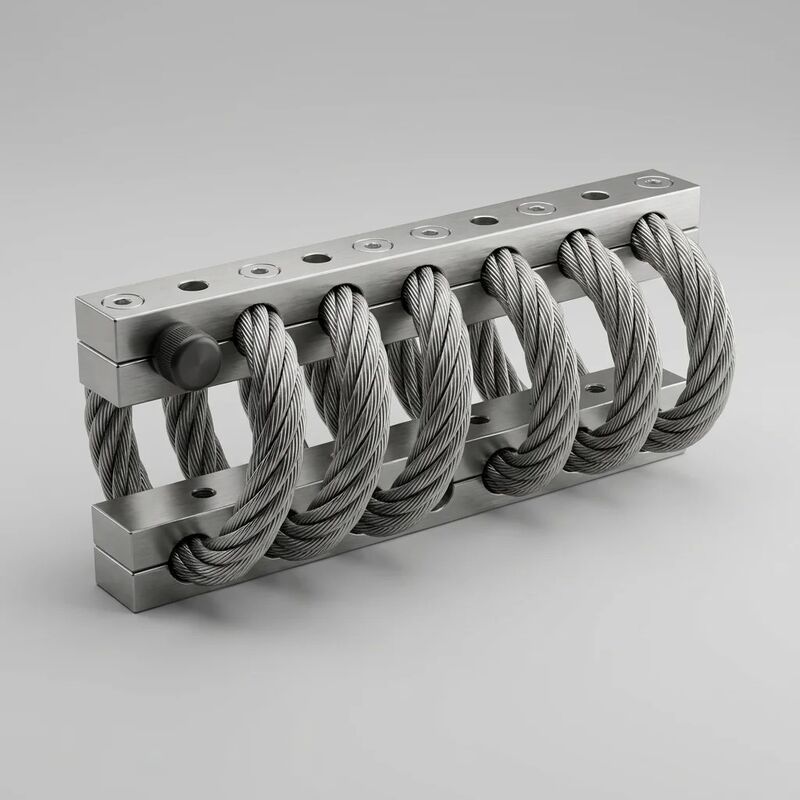

Isolateur de vibrations de câble métallique à sécurité intégrée JGX-2228D-1250B pour les applications Plug-and-Play à large plage de charge

JGX-2228D-1250B Isolateur contre les vibrations par câbles

Le temps d'arrêt des équipements industriels a deux causes profondes que les produits d'isolation des vibrations peuvent prévenir ou provoquer.et relâche les attachesLa seconde est plus subtile: le support de vibration lui-même devient le point de défaillance lorsque les élastomères se déchirent, les boulons perdent de la charge préalable à mesure que le caoutchouc rampe,ou un support conçu pour une classe de poids est installé sous une machine d'une classe différenteLe JGX-2228D-1250B est conçu pour éliminer les deux modes de défaillance simultanément grâce à une architecture structurelle à l'épreuve des pannes qui ne peut ni se déchirer ni ramper et couvre une zone de 121 plage de charge avec un seul numéro de pièce.

Piste de chargement à toute épreuve: pourquoi elle ne peut pas se déchirer

Chaque support d'élastomère classique a une vulnérabilité de conception cachée: l'élément en caoutchouc est à la fois le ressort, l'amortisseur,et la seule connexion structurelle entre l'équipement et la fondationUne défaillance de la liaison à l'interface caoutchouc-métal provoquée par un cycle thermique, une attaque par l'ozone ou une surcharge de traction élimine le seul chemin de charge.

Le JGX-2228D-1250B élimine cette architecture de défaillance à point unique grâce à sonla conception structurelle à l'épreuve des pannesLe chemin de charge est le suivant: boulon de montage → bloc de pince en aluminium 6061-T6 (en haut) → hélice de câble en fil 316L à 10 bobines → bloc de pince en aluminium 6061-T6 (en bas) → boulon de montage → fondation.Chaque élément de cette chaîne est métallique., mécaniquement verrouillés, et incapables de se défaire parce qu'il n'y a pas de liaisons.La corde est capturée par la force de serrage circonférentielle à travers son diamètre entier aux deux extrémités. Elle ne peut pas sortir des serrures sous aucune charge de traction que la corde elle-même peut résister..

Dans l'hélice elle-même, la redondance est répartie sur 133 fils d'acier individuels (7 fils * 19 fils par brin).Une fracture de n'importe quel fil unique, événement extrêmement improbable compte tenu de la résistance à la fatigue du matériau 316L, réduit la surface de la section transversale de la corde de 0Les 132 fils restants continuent de supporter la charge statique et d'assurer l'amortissement de la friction de Coulomb grâce à leurs interfaces de contact entre brins intactes.Ce n'est pas un facteur de sécurité intégré à une architecture fondamentalement vulnérable; il s'agit d'une propriété inhérente à la corde en fil de fer en filets: partage de la charge sur chaque filament constitutif, sans mécanisme permettant à un seul filament de ne pas se propager.

La conséquence pratique: les opérateurs peuvent spécifier le JGX-2228D-1250B pour les équipements où une défaillance du montage entraînerait un incident de sécurité ou une interruption inacceptable de la production.sans ajouter de freins secondairesL'isolateur est sa propre sauvegarde.

Installation en 15 minutes: Plug-and-play par conception

L'installation de montage vibratoire a toujours été une tâche de précision nécessitant des indicateurs de cadran d'alignement, un stock de lampes et un jugement d'ouvrier expérimenté.Le JGX-2228D-1250B redéfinit l'installation comme unele système de prise en mainle verrouillage est effectué pour quatre raisons:

1. Des trous de dégagement de grande taille: les trous de Ø12,5 mm d'un boulon standard M12 permettent une tolérance de position latérale de ±2 mm. Il n'est pas nécessaire de placer le support avec précision avant le démarrage des boulonsFaites passer les boulons., et le dégagement absorbe l'erreur de positionnement.
2. Aucune précompression requise: Contrairement aux isolants de ressorts qui doivent être préchargés à une hauteur d'installation spécifique (qui nécessitent la mesure de la compression du ressort sous charge statique),la courbe de rigidité progressive du JGX-2228D-1250B signifie que le montage s'auto-nivelle sous le propre poids de l'équipement.Si un coin se dépose 1,5 mm plus bas qu'un autre en raison d'une fondation inégale, le différentiel de rigidité est suffisamment faible pour que le partage de la charge entre les supports reste dans des limites acceptables.
3. Machines à vis parallèles: Les deux blocs de pinces ont des surfaces de montage finement usinées jusqu'à une planéité de 0,05 mm.En faisant passer un boulon à travers le trou et en le faisant tourner jusqu'à 80 N·m, une précharge uniforme est produite sur toute la face de la pince sans qu'elle ne scintille, car il n'y a pas d'écart à fermer et pas de couche conforme à compresser de manière non uniforme.
4. Utilisation standard uniquement: M12 boulons hexagénaires ou boulons hexagénaires, une clé à couple calibrée, et des rouleaux plats. Pas d'indicateurs de cadran, pas de jauges de détection, pas d'équipement de prétension hydraulique.Un technicien d'entretien ayant une formation de base en outillage manuel peut remplacer un ensemble complet de supports pendant une fenêtre de quart de travail programmée.

Le remplacement de quatre supports élastomériques sur un patinage de compresseur nécessite généralement: déboliser les anciens supports (10 min), nettoyer les plaques de base corrodées (15 min),positionnement et mise en place de nouveaux supports à niveau (45 min), boulonnage et couple (10 min), vérification de l'alignement (15 min) ≈en tout environ 95 minutes.le boulon et le couple (15 min)Dans un environnement de production où les temps d'arrêt coûtent 2 000$ à 5 000$ l'heure, le coût de production est de 2 000$ à 5 000$ par heure.la différence de 60 minutes par patinage paie les supports du premier cycle de remplacement.

Une monture, une portée de douze à un

Le JGX-2228D-1250B estlarge plage de capacité de chargela température de 100 kg à 1200 kg n'est pas atteinte en offrant plusieurs options de vitesse de ressort. Elle est inhérente à la courbe de rigidité non linéaire de la géométrie de la corde à fil hélicoïdale.les bobines subissent principalement une flexion élastique, environ 45 ‰ 90 N/mm. Au fur et à mesure que la charge augmente dans la plage moyenne (300 ‰ 800 kg), la compacta­tion des brins à l'intérieur de chaque bobine ajoute un deuxième composant de rigidité,augmentation du débit effectif à environ 90 ‰ 270 N/mmAu-dessus de 800 kg, la raideur géométrique de l'hélice entièrement compactée domine, produisant le régime de raideur le plus élevé jusqu'à 545 N/mm.d'une capacité de force naturelle correspondant au poids appliqué sans aucun mécanisme de réglage.

Pour un responsable de l'entretien qui supervise 30 machines rotatives allant d'une pompe centrifuge de 250 kg à un compresseur à vis de 2 800 kg (4 supports * 700 kg chacune),le JGX-2228D-1250B couvre l'ensemble du parc avec un numéro de pièceUne ligne d'approvisionnement, un ensemble de spécifications de couple, une procédure d'installation, la simplification de l'inventaire, la formation, la mise en place d'un système de contrôle de la performance, la mise en place d'un système de contrôle de la performance, la mise en place d'un système de contrôle de la performance, la mise en place d'un système de contrôle de la performance, la mise en place d'un système de contrôle de la performance, la mise en place d'un système de contrôle de la performance, la mise en place d'un système de contrôle de la performance, la mise en place d'un système de contrôle de la performance, la mise en place d'un système de contrôle de la performance, la mise en place d'un système de contrôle de la performance et la mise en place d'un système de contrôle de la performance.la gestion des pièces de rechange génère des économies d'exploitation qui augmentent chaque année indépendamment des performances de l'isolation vibratoire elle-même.

Spécifications techniques

Domaines d'application

• Stations de compression industrielles: Ensembles de compresseurs à vis et à vis (poids total de dérapage de 3 000 kg) dans les usines pétrochimiques, les installations de traitement du gaz et les systèmes de réfrigération.La conception de 10 bobines gère la signature de pulsation à basse fréquence des machines à rotation sans amplification aux harmoniques de vitesse de fonctionnement 1* et 2*.
• Ensembles de générateurs diesel et à gaz: groupes électrogènes de 50 à 600 kVA,lorsque la large plage de charge élimine la nécessité de stocker des SKU de montage séparés pour différentes tailles de châssis de générateur au sein d'un parc de location ou de serviceLa conception du boulon à travers fournit une fixation positive pour la retenue sismique sans matériel supplémentaire.
• Des dérives de pompes industrielles: Ensembles de pompes centrifuges à plusieurs étages, à cavité progressive et à diaphragme dans le traitement de l'eau, la déshydratation minière et les applications de transfert chimique.La courbe de rigidité progressive accueille les forces de réaction de poussée hydraulique qui déplacent la charge statique effective pendant les transitoires de démarrage et d'arrêt de la pompe.
• Équipement de la salle des machines de la marine: Montures flexibles de moteurs de propulsion, supports de boîtes de vitesses et fondations de générateurs auxiliaires sur bateaux de travail, remorqueurs et navires de transport d'équipage.La construction de l'ensemble 316L avec des pinces anodisées résiste à la corrosion galvanique dans les atmosphères de la salle des machines sans revêtements de protection qui nécessitent une inspection et un renouvellement.
• Montage de cabines lourdes hors route: Isolement de la cabine de l'opérateur sur les pelles de construction, les chargeuses à roues, les bulldozers et les moissonneuses agricoles où les limites d'exposition aux vibrations du corps entier sont réglementées par des normes de santé au travail.La trajectoire de chargement en toute sécurité assure la rétention de la cabine en cas de renversement.
• Fondations de ventilateurs et souffleurs industriels: Grands ventilateurs centrifuges et axiaux (500 à 3 000 kg) dans les fours à ciment, les systèmes de dépoussiérage des aciéries et les centrales électriques.La rigidité progressive gère la charge d'impulsion des événements de surtension sans dommages de montage.

Économie de la simplification des stocks

Une installation industrielle de taille moyenne avec 50 machines rotatives réparties dans 8 catégories de poids est généralement constituée de 4 à 7 numéros de pièces de montage à vibration différents.un élément de ligne d'approvisionnement avec des quantités minimales de commandes et des délais de livraison; un emplacement des étagères dans le magasin; une exigence de formation du personnel d'entretien pour savoir quel support convient à quelle machine;et un risque d'installation incorrecte lorsqu'un support provenant de la mauvaise poubelle est utilisé par erreur.

La consolidation à la JGX-2228D-1250B dans la gamme de 100-1200 kg par montage réduit l'inventaire de montage à un ou deux SKU.et le risque de mauvaise application sont immédiats. The indirect savings—from avoiding the production outage caused by discovering the wrong mount was installed during a night-shift repair—are harder to quantify but are the reason reliability engineers standardize on single-source solutions.

Traçabilité et qualité

Chaque JGX-2228D-1250B est sérialisé au laser sur le corps de la pince en aluminium.courbe d'essai de déformation de la charge à 100%, et le dossier d'inspection dimensionnelle est archivé numériquement et récupérable par numéro de série pour la durée de vie du produit.Fabrication certifiée 2015 avec traçabilité complète des lots de matières premières de la matière première reçue jusqu'à l'emballage final.
