Isolateur de vibrations à câble métallique multi-axes JGX-1598D-657B, pour la Protection des équipements certifiés dans des environnements difficiles

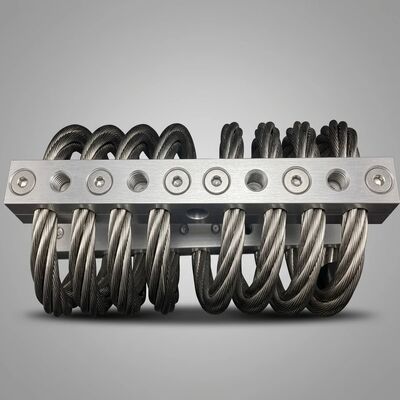

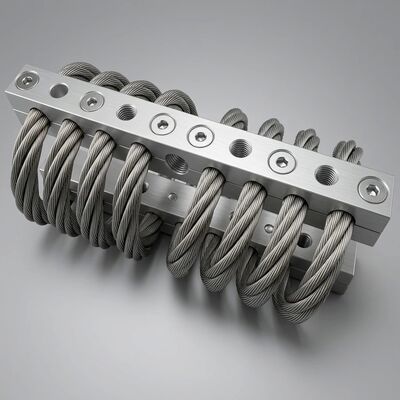

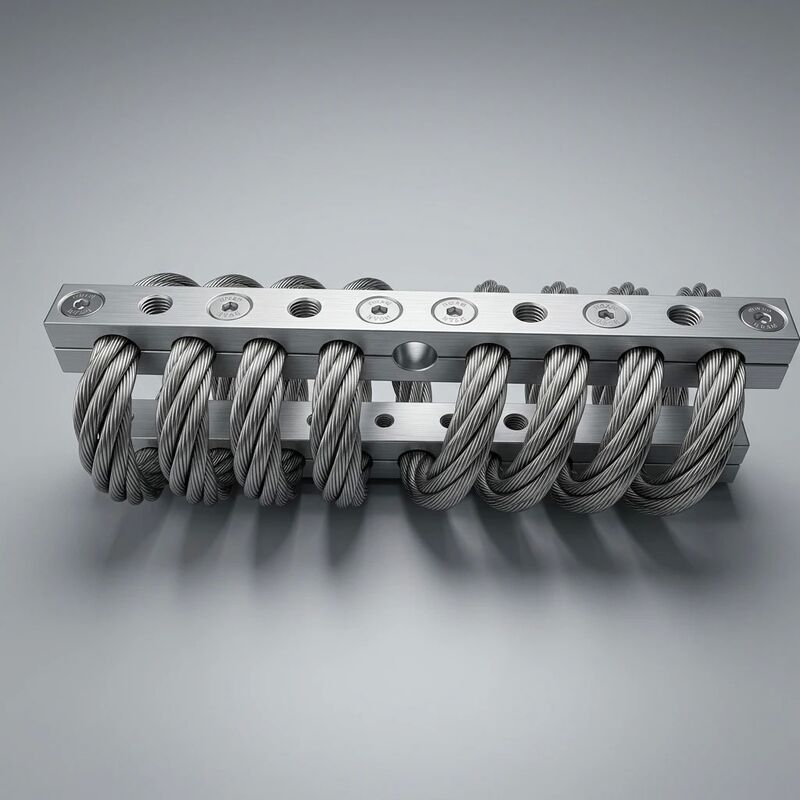

JGX-1598D-657B Isolateur de vibration à câbles multiaxes

La plupart des produits d'isolation vibratoire sont conçus et classés pour une seule direction de charge principale.Un générateur qui glisse sur une plateforme offshore voit rouler le mouvement des vagues.; un moteur de concasseur dans une mine du désert subit simultanément un choc vertical par l'impact du minerai et un coup de pied latéral par la réaction du couple de la courroie;une unité de bobine de ventilateur sur une mezzanine d'une usine chimique résiste à la fois aux vibrations du sol causées par la structure et aux oscillations induites par le ventL'installation d'isolateurs distincts pour chaque axe est coûteuse, inefficace en termes d'espace et introduit des chemins de rigidité contradictoires.

Le JGX-1598D-657B s'en occupe avec une seule hélice symétrique de 8 bobines qui fonctionne comme unabsorption des chocs sur plusieurs axesélément: les charges de compression, de cisaillement et de roulement sont traitées simultanément par la même structure physique. Pas d'amortisseurs auxiliaires. Pas de cadres de montage à plusieurs étages. Une unité, trois axes, protection continue.

Comment fonctionne l'isolation à plusieurs axes dans une seule hélice

Le secret réside dans la géométrie hélicoïdale de la corde à fil. Quand un ressort de bobine se comprime, il ne répond qu'à la charge axiale. Une barre de torsion ne répond qu'à l'entrée de rotation.est soumis à un mode de déformation couplée: la compression induit à la fois un raccourcissement axial et une légère torsion des fils de corde individuels; le cisaillement provoque une flexion de la boucle d'hélice combinée à un glissement entre les fils;Les charges de roulement sont réparties de manière asymétrique sur le segment de boucle, en engageant certaines brins en tension tandis que d'autres entrent en compression.Ce comportement mécanique couplé signifie qu'une seule unité JGX-1598D-657B dissipe l'énergie des entrées vibratoires provenant de n'importe quelle direction, pas avec trois mécanismes distincts., mais avec une réponse structurelle globale.

Pour l'ingénieur de conception, cela simplifie l'architecture du système de montage.Lorsqu'une approche traditionnelle pourrait spécifier quatre isolants verticaux plus deux snubbers latéraux plus un support de bras de couple (sept composants), le même équipement peut souvent être protégé par quatre unités JGX-1598D-657B dans un arrangement rectangulaire standard,chacune absorbant sa part proportionnelle de l'énergie de vibration le long des trois axes simultanément.

Certification environnementale sévère: ce qu'elle signifie et comment la vérifier

La désignationcertifié en milieu hostileLe JGX-1598D-657B a été soumis aux évaluations suivantes de résistance environnementale:

Ces tests confirment que le JGX-1598D-657B maintient ses performances d'amortissement, son intégrité structurelle,et résistance à la corrosion après une exposition prolongée à des conditions qui rendraient fragiles les supports en caoutchouc en quelques semaines et l'acier au carbone non enduit en quelques jours.

Sélection du matériau pour les atmosphères corrosives

Chaque matériau du JGX-1598D-657B est choisi pour sa compatibilité galvanique dans des environnements riches en chlorure.qui fournit une résistance à la crevaison bien supérieure à celle de l'acier inoxydable standard de qualité 304 en présence de chloruresLes pinces en aluminium 6061-T6 reçoivent une couche d'anodisation dure de 25 μm qui crée une barrière isolante électrique en oxyde d'aluminium.empêchant l'accouplement galvanique entre la corde inoxydable et le corps en aluminium, même lorsque l'assemblage est continuellement mouillé avec un pulvérisateur de selLe polissage électronique de la corde de fil élimine les contaminants de fer de surface introduits lors du dessin et de la jonction du fil, ce qui améliore encore la stabilité de la couche passive.Le résultat net est un isolant qui peut être boulonné sur un patin d'équipement non fermé sur un pont ouvert et fonctionner pendant des années sans dégradation liée à la corrosion.

Spécifications techniques complètes

Scénarios d'utilisation sur le terrain

• Plateformes pétrolières et gazières offshore: isole les décharges de pompes de procédé, les boîtiers de compresseurs et les groupes électrogènes d'urgence sur les installations en terrasse ouverte où l'eau salée est continuellement pulvérisée, où l'humidité est élevée,L'accès à l'entretien est peu pratique en raison de l'exploitation sans pilote 24 heures sur 24 et 7 jours sur 7.La construction IP67 empêche la pénétration de chlorure dans le faisceau de brins, éliminant la corrosion cachée qui affecte les supports conventionnels dans les atmosphères marines.
• Exploitations minières dans le désert et dans les zones arides: protège les moteurs d'entraînement du concasseur, les cadres d'écran vibrants et les boîtiers de roulement de la poulie-tête du convoyeur contre les chocs combinés et la pénétration de poussières fines abrasives.et l'absence de raccords graisseux signifie qu'il n'y a pas de lubrifiant contaminé par des particules de silice.
• Salles de machines des navires de marine: Amortit les vibrations du moteur de propulsion principal et de la boîte de vitesses sur les navires de transfert d'équipage, les bateaux pilotes et les navires de fret côtiers.La conception entièrement en métal répond aux exigences de sécurité incendie pour les espaces de machines où les matériaux élastomères combustibles sont limités, et la résistance aux pulvérisations de sel assure la survie dans l'humidité de la zone de fond (conforme au code FTP de l'OMI pour les équipements marins).
• Les centrales géothermiques et thermiques: Il isole les lubrifiants d'huile pour turbines à vapeur, les pompes d'alimentation des chaudières et les pompes de circulation d'eau de refroidissement lorsque les températures ambiantes à proximité des tuyaux chauds dépassent le seuil de dégradation de 80 °C des isolants en caoutchouc.Le JGX-1598D-657B fonctionne en continu à 180°C sans perte de propriétés mécaniques.
• Les usines de traitement industriel lourd: sert les entraînements des agitateurs de réacteurs chimiques, les paniers de centrifugeuses et les cadres de broyeurs à marteaux soumis à des vapeurs chimiques agressives (HCl, SO2,Ammonium) où l'isolation métallique est la seule option viable pour une fiabilité à long terme.
• Installations de télécommunications et de radars à distance: isole les générateurs de secours et les unités HVAC d'abri d'équipement sur les sommets de collines et les sites côtiers sans pilote avec des fenêtres d'accès à l'entretien limitées,lorsque les coûts logistiques de remplacement des composants sont inférieurs au prix unitaire de chaque support.

Méthodologie de sélection et de dimensionnement

La dimension correcte du JGX-1598D-657B nécessite une connaissance de la masse de l'équipement supporté, de l'emplacement du centre de gravité par rapport au plan de montage,et les fréquences d'excitation de vibration dominantesEn règle générale, la fréquence naturelle de l'isolateur sous la charge statique appliquée doit être inférieure à 1/√2 (environ 0,001).707) fois la fréquence d'excitation la plus basse pour obtenir une isolation efficacePour un générateur diesel de 1500 tours par minute (25 Hz), selecting a mount configuration yielding a natural frequency of 8–12 Hz places the system well within the isolation region for the primary excitation while avoiding resonance during startup ramp-throughLes ingénieurs en application de WNRLN fournissent une assistance complémentaire en matière de dimensionnement, y compris des calculs de répartition de la charge et des recommandations de mise en page de montage en plusieurs points, à chaque demande.

Traçabilité et documentation

Chaque JGX-1598D-657B porte un numéro de série unique gravé au laser sur le corps de la pince.courbe d'essai charge-déflexion, et le rapport d'inspection final sont archivés et accessibles par numéro de série.des programmes de recertification des équipements sans nécessiter un échantillonnage destructeur ou un démantèlement sur le terrain.
