Isolateur de vibrations à câble métallique à haut amortissement, entièrement métallique, pour une Absorption des chocs industriels sans entretien, JGX-1598D-657B

Isolateur de vibrations à câble métallique entièrement métallique JGX-1598D-657B

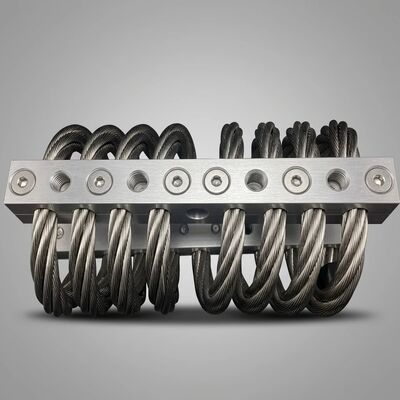

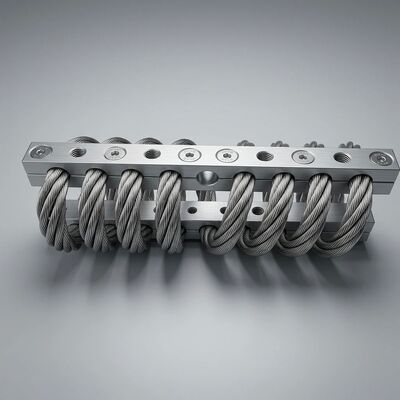

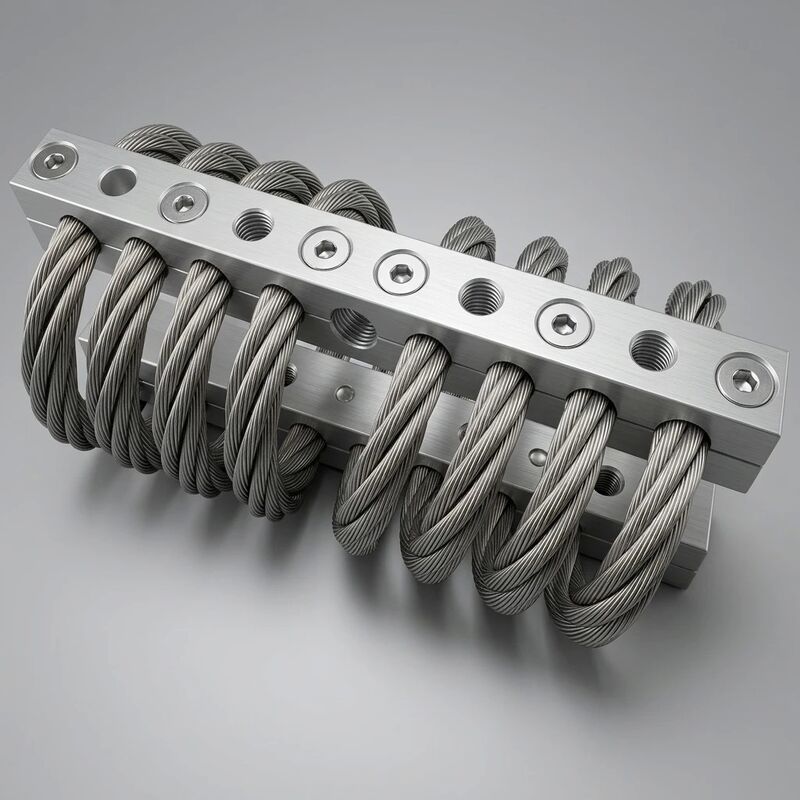

Le JGX-1598D-657B appartient à une classe de solutions d'isolation contre les vibrations où chaque élément porteur et dissipant l'énergie est métallique : zéro caoutchouc, zéro insert en élastomère, zéro joint collé. Le mécanisme d'isolation du noyau est une hélice de câble métallique en acier inoxydable AISI 316L à 8 bobines, serrée aux deux extrémités par des blocs en alliage d'aluminium 6061-T6 usinés CNC avec un traitement de surface anodisé dur. Cette architecture entièrement métallique constitue le choix technique déterminant qui le distingue des supports en caoutchouc et des ensembles ressort-amortisseur conventionnels : il ne peut pas pourrir à sec, ne peut pas fluer sous une compression soutenue et ne peut pas perdre sa rigidité en raison d'une attaque chimique ou d'un vieillissement thermique.

Pourquoi la construction entièrement métallique est importante pour la fiabilité à long terme

Dans un isolateur élastomère typique, l'élément en caoutchouc est à la fois le ressort, l'amortisseur et la connexion structurelle. Lorsque l’une de ces fonctions se dégrade (à cause d’une fissuration par l’ozone, d’un gonflement de l’huile ou d’une déformation rémanente par compression), l’ensemble du système d’isolation s’écarte des spécifications. Le JGX-1598D-657B découple physiquement ces rôles. L'hélice du câble métallique fournit la force de rappel élastique (fonction ressort) grâce à la déformation géométrique des torons d'acier individuels glissant les uns contre les autres sous charge. Ce frottement entre brins constitue également le principal mécanisme de dissipation d'énergie (fonction d'amortissement), produisant un rapport d'amortissement constant compris entre 0,15 et 0,25 sur toute la bande de fréquences nominale. Les blocs de serrage en alliage d'aluminium servent exclusivement d'interface structurelle avec l'équipement et la fondation, sans participation à la boucle d'amortissement. Étant donné que les trois fonctions sont assurées par des éléments physiques distincts fonctionnant dans leurs enveloppes de conception linéaire, les performances restent stables pendant toute la durée de vie prévue de plus de 20 ans.

Fonctionnement sans entretien : l’économie de l’ingénierie

Le termecycle de vie sans entretienn’est pas une affirmation marketing – c’est une conséquence directe de la sélection des matériaux et de l’élimination des modes de défaillance. Considérez le registre de maintenance d'un support vibrant industriel typique sur 10 ans :

• Supports en caoutchouc : Inspectez les fissures de surface tous les 6 mois ; remplacer tous les 3 à 5 ans en raison de la déformation rémanente à la compression et de la fragilisation par oxydation ; Resserrez les boulons de montage à mesure que le caoutchouc glisse et perd sa précharge.
• Ensembles ressort-amortisseur : Graisser les roulements de pivot tous les trimestres ; inspecter les joints hydrauliques pour déceler des suintements tous les mois ; remplacer le liquide d'amortissement tous les 2-3 ans ; vérifier la précharge d'azote sur les unités assistées par gaz.
• JGX-1598D-657B : Aucune des réponses ci-dessus. Il n'existe aucun point de graissage. Aucun joint ne peut fuir. Aucun liquide ne nécessite de remplacement. Les torons du câble sont protégés par la couche passive électropolie ; les pinces en aluminium anodisé résistent à la corrosion galvanique même dans les atmosphères côtières et offshore. Le couple des boulons est maintenu car aucun matériau viscoélastique ne glisse entre les faces de serrage.

Pour un opérateur de flotte disposant de 200 supports d'isolation sur une ligne de production, l'élimination de cette charge de maintenance se traduit par des économies mesurables en heures de travail des techniciens, en stocks de pièces de rechange et en temps d'arrêt imprévus. L’avantage du coût total de possession (TCO) par rapport aux alternatives élastomères rembourse généralement le différentiel de prix unitaire au cours des 3 à 4 premières années d’exploitation.

Mécanisme à amortissement élevé : la friction inter-brins démystifiée

Le JGX-1598D-657B atteint sonamortissement élevécaractéristique (rapport d'amortissement ζ = 0,15–0,25) grâce à un phénomène physique appelé amortissement par frottement coulombien entre les torons de fil adjacents au sein de chaque pose de câble. Lorsque l'hélice se déforme sous l'effet d'une vibration externe, les fils individuels du faisceau de brins glissent de manière microscopique contre leurs voisins. Ce frottement de glissement convertit l'énergie cinétique en chaleur au niveau de l'interface brin à brin, un mécanisme de dissipation d'énergie purement mécanique qui ne nécessite aucun fluide visqueux, aucun polymère amortisseur à couche contrainte et aucun absorbeur de masse réglé.

Trois paramètres de conception contrôlent l'ampleur de l'amortissement :

1. Diamètre du fil (6,0 mm): Une section de fil plus grande augmente la pression de contact inter-brins par unité de déformation, augmentant ainsi le seuil de force de friction coulombienne avant le début du glissement.
2. Nombre de bobines (8 bobines): Un plus grand nombre de bobines augmente la longueur totale de contact des brins, offrant ainsi une plus grande surface globale pour le travail de friction par cycle.
3. Géométrie de pose des brins: L'angle de pas d'hélice et la direction de pose déterminent la composante de force normale aux interfaces des torons sous chaque mode de déformation (compression, cisaillement, roulis).

Le résultat pratique est une courbe de rigidité non linéaire : à de faibles amplitudes de vibration, le frottement coulombien n'est pas surmonté et l'isolateur se comporte comme un ressort élastique avec une rigidité relativement élevée et une faible dissipation d'énergie. À mesure que l'amplitude augmente au-delà du seuil de glissement, le glissement entre les brins s'engage progressivement, la rigidité s'adoucit et l'amortissement augmente, protégeant ainsi naturellement l'équipement isolé des chocs à grand déplacement sans aucun système de contrôle actif.

Spécifications techniques (complètes)

Domaines d'application (industriels et civils)

• Ensembles de compresseurs industriels: Isole les patins des compresseurs à vis alternatifs et rotatifs dans les raffineries, les usines chimiques et les installations de traitement du gaz où les surfaces chaudes empêchent les supports en élastomère.
• Groupes électrogènes diesel et gaz: Fournit une isolation sur 3 axes pour les châssis de base des groupes électrogènes dans les centres de données, les hôpitaux et les tours de télécommunications distantes, maintenant l'alignement pendant les transitoires de couple de démarrage.
• Skids de pompes industrielles: Absorbe les pulsations hydrauliques et les vibrations induites par la cavitation dans les ensembles de pompes multicellulaires haute pression pour les stations de traitement de l'eau et de déshydratation minière.
• Équipement de CVC et de refroidissement: Isole les grands refroidisseurs centrifuges et les unités de traitement d'air dans les bâtiments commerciaux, répondant aux spécifications de bruit solidien sans coussinets résilients qui glissent avec le temps.
• Supports de cabine pour véhicules tout-terrain: Protège les cabines des opérateurs des excavatrices de chantier, des moissonneuses agricoles et des débusqueurs forestiers contre l'exposition aux vibrations de tout le corps pendant les quarts de travail prolongés.
• Moteur marin et équipement de pont: Amortit les vibrations du moteur de propulsion et les chocs provoqués par les vagues sur les navires de transfert d'équipage, les chalutiers de pêche et les bateaux de travail opérant dans des environnements de brouillard salin.
• Équipement de traction ferroviaire: Isole les convertisseurs de traction montés sur le châssis, les bancs de résistances de freinage et les unités de puissance auxiliaires sur les locomotives électriques et diesel-électriques.

Directives d'installation

Le JGX-1598D-657B se monte via quatre trous traversants de Ø10,5 mm disposés selon un motif rectangulaire sur les blocs de serrage supérieur et inférieur. Des boulons à tête hexagonale M10 standard avec rondelles plates et écrous de blocage à couple dominant sont recommandés. La géométrie symétrique de la bobine permet une installation dans n'importe quelle orientation, et la raideur progressive du ressort élimine le besoin d'amortisseurs ou de butées de déplacement dans le sens de compression sous des charges de fonctionnement normales. Pour les applications où la charge statique approche la limite supérieure (500 kg), il est recommandé de répartir la charge sur plusieurs unités en parallèle afin de maintenir une marge d'isolation adéquate en cas de pics dynamiques.

Assurance qualité et traçabilité

Chaque unité JGX-1598D-657B est numérotée individuellement avec un identifiant gravé au laser sur la face de serrage en aluminium. Les tests d'acceptation en usine comprennent la conformité dimensionnelle, la vérification de la symétrie des bobines, la vérification de la courbe charge-déflexion statique (tolérance de ± 5 %) et l'inspection de la finition de surface. Les certificats de matériaux pour le câble chauffant AISI 316L et le lot de billettes 6061-T6 sont archivés numériquement et traçables jusqu'à chaque numéro de série. WNRLN maintient des processus de fabrication certifiés ISO 9001 : 2015 avec une traçabilité complète des lots, depuis la réception des matières premières jusqu'à l'emballage final.
