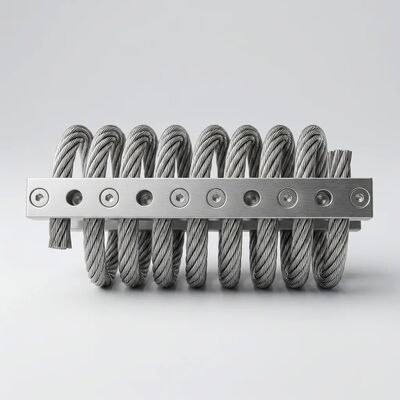

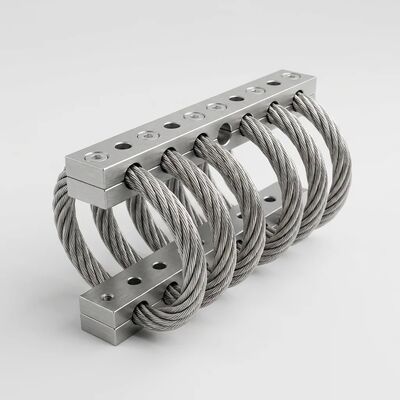

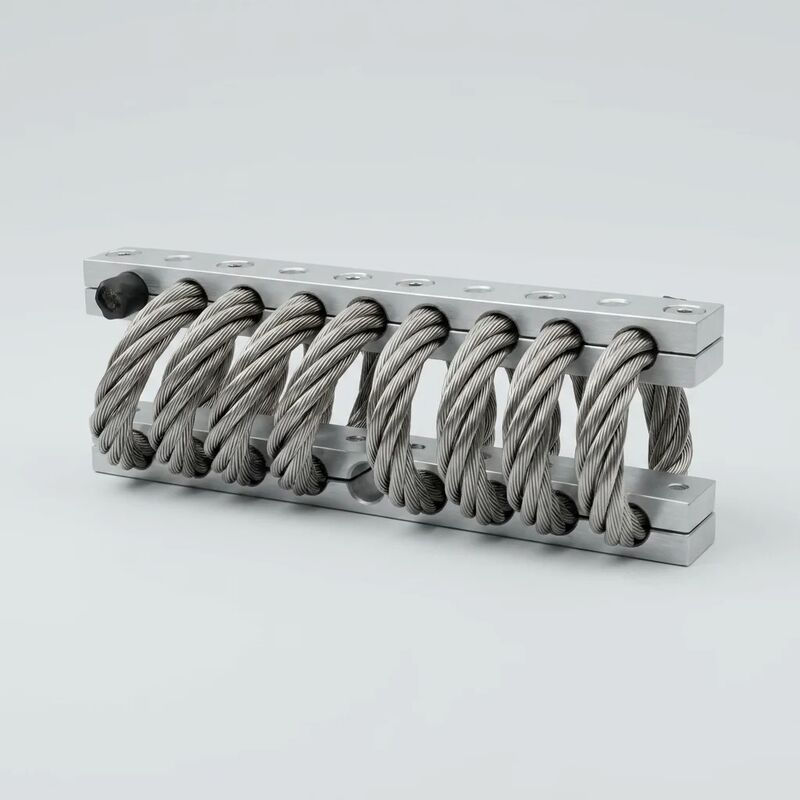

JGX-1278D-370B Isolateur de vibration par câble métallique de conformité industrielle pour des applications de charge de précision rentables

Isolateur de vibrations à câble métallique JGX-1278D-370B — Contrôle des vibrations industrielles entièrement traçable avec documentation de conformité complète

Quand la documentation de conformité compte autant que la performance

Pour les industries régies par une surveillance réglementaire, des exigences de qualification des fournisseurs et des cadres d'audit tiers, un isolateur de vibrations est plus qu'un composant mécanique : c'est un élément documenté au sein d'une chaîne d'approvisionnement dont la qualité est garantie. LeJGX-1278D-370Best fabriqué spécifiquement pour ces environnements exigeants, avecTraçabilité matière à 100%allant de la bobine de câble métallique SS304 brut à l'isolateur fini, soutenu par un ensemble de documentation complet qui satisfait à la norme ISO 9001:2015, aux exigences QMS spécifiques au client et aux protocoles d'inspection tiers.

Cadre de conformité industrielle

Chaque JGX-1278D-370B est produit dans le cadre d'un système de gestion de la qualité audité parISO 9001:2015. Notre cadre de conformité s'étend au-delà de la certification de base pour inclure :

• Certificat de conformité (CoC): Émis par lot de production, faisant référence au numéro de chaleur spécifique du câble métallique SS304, au lot d'anodisation des barres en aluminium 6061-T6 et à la plage de dates de production. Chaque CoC est archivé numériquement et récupérable par numéro de série du produit.
• Conformité RoHS et REACH: La construction entièrement métallique SS304 + 6061-T6 est intrinsèquement conforme à la directive européenne RoHS 2011/65/UE et au règlement REACH (CE) 1907/2006. Aucune substance restreinte, aucun problème SVHC, aucun composé organique soumis à une élimination réglementaire.
• Rapports sur les minéraux de conflit: La documentation sur l'approvisionnement en matières premières prend en charge les dépôts CMRT (Conflict Minerals Reporting Template) en vertu de l'article 1502 de la loi Dodd-Frank pour les clients qui nécessitent une diligence raisonnable en matière de chaîne d'approvisionnement.
• Vérification tierce facultative: Nous nous coordonnons avec TÜV Rheinland, SGS, Bureau Veritas ou votre agence d'inspection désignée pour l'inspection avant expédition, la vérification des matériaux et l'audit de conformité dimensionnelle.

Traçabilité des matériaux de bout en bout

Chaque JGX-1278D-370B porte unIdentifiant de série gravé au laser et lisible par l'hommesur les deux barres de serrage, reliant en permanence l'unité physique à son enregistrement numérique de fabrication. Cet enregistrement capture :

• Câble métallique SS304: Rapport d'essai en moulin (MTR) selon ASTM A313/A313M, comprenant l'indice thermique, la composition chimique (C, Mn, Si, P, S, Cr, Ni), la résistance à la traction et l'allongement. Le câble métallique est formé d'une construction à pas régulier droit 7 × 19 avec un diamètre nominal de 7,8 mm.
• Barres en aluminium 6061-T6: Certification du lot d'extrusion avec vérification de la composition de l'alliage, paramètres du processus d'anodisation (chimie du bain, densité de courant, épaisseur du revêtement mesurée par courants de Foucault) et qualité du joint selon ASTM B680.
• Données d'exécution de la fabrication: Poste de travail de bobinage, valeurs de couple d'assemblage, paramètres du bain d'électropolissage, mesures d'inspection finale (géométrie de la boucle, rugosité de surface Ra, conformité dimensionnelle au dessin) et signature de l'inspecteur.
• Caractérisation charge-déformation: Résultats des tests de charge statique aux charges nominales minimales, médianes et maximales, démontrant que la fréquence naturelle de l'isolateur reste dans la bande spécifiée de 4 à 7 Hz et que le rapport d'amortissement du frottement coulombien reste compris entre 0,12 et 0,22.

Cette profondeur de traçabilité répond aux exigences réglementées de l'industrie, notamment la qualification des équipements auxiliaires de l'énergie nucléaire, la documentation d'homologation des composants ferroviaires et les programmes de vérification des équipements offshore.

Performances de charge de précision rentables

La conformité réglementaire et la rentabilité ne s’excluent pas mutuellement. Le JGX-1278D-370B regroupe trois piliers de valeur en un seul numéro de pièce :

Plage de charge de précision: Chaque support prend en chargeCharge statique de 5 à 120 kgavec une fréquence naturelle de4 à 7 Hz. La courbe de rigidité progressive et non linéaire (doux lors d'une excitation de faible amplitude, raidissement sous un choc à haute énergie) offre une isolation efficace contre les vibrations d'environ 10 Hz à 2 000 Hz. L'amplification de résonance est limitée àinférieure à 2,5 fois l'amplitude d'entrée, protégeant les charges utiles sensibles pendant les transitoires de démarrage et d'arrêt de l'équipement lorsque l'excitation traverse la fréquence naturelle.

Durabilité entièrement métallique: Fonctionnement continu de-70°C à +300°C, l'isolateur résiste aux brouillards salins (> 500 h selon ASTM B117), à l'immersion totale dans le carburant diesel et l'huile hydraulique (72 h, aucun changement de propriété) et à l'exposition aux UV (arc au xénon de 1 000 h, zéro dégradation - aucun contenu organique à oxyder). Ces caractéristiques le rendent adapté aux opérations minières dans l’Arctique, aux installations solaires dans le désert, aux environnements marins tropicaux et aux sites de télécommunications à haute altitude.

Intégration standardisée: Les trous traversants de Ø10,5 mm acceptent les fixations M10 de qualité 8,8 (couple d'installation de 28 à 32 N·m). La géométrie de la barre symétrique permet un montage vertical, horizontal ou incliné à 45° sans variation des performances. Aucun outillage spécialisé, aucun réglage sur site, aucun resserrage périodique requis.

Ensemble de documentation de conformité

Applications industrielles réglementées

Systèmes auxiliaires de turbine de production d'électricité • Équipement d'équilibre de centrale nucléaire • Electronique de matériel roulant ferroviaire (environnements EN 61373) • Panneaux critiques pour la sécurité des plates-formes offshore • Cadres d'isolateurs pour la fabrication pharmaceutique • Contrôle des vibrations des convoyeurs de transformation alimentaire • Équipement d'aide à la fabrication de semi-conducteurs • Armoires de commande de sous-station haute tension • Isolation des pompes de l'usine de dessalement • Abris d'instrumentation du terminal GNL

Pour les projets nécessitant des dossiers de conformité complets avant expédition, y compris des dossiers de qualification de fournisseurs pré-assemblés, contactez notre équipe d'assurance qualité. Nous soutenons régulièrement l'intégration des clients avec une documentation personnalisée alignée sur vos spécifications d'approvisionnement, avec un délai d'exécution typique de 48 heures pour les packages standard.
