JGX-1278D-370B Isolateur de vibration par câble métallique de remplacement pour les systèmes industriels de matching de charge statique de précision

Isolateur de vibrations à câble métallique JGX-1278D-370B — Support de vibration de remplacement économique avec réglage de charge précis

Aperçu de l'isolateur de câble métallique

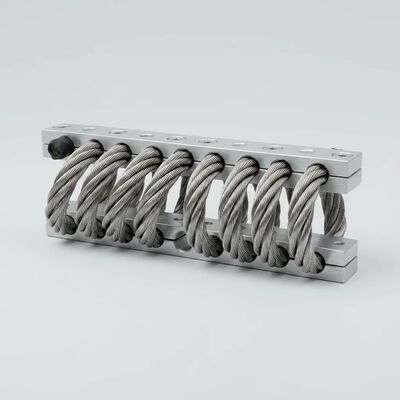

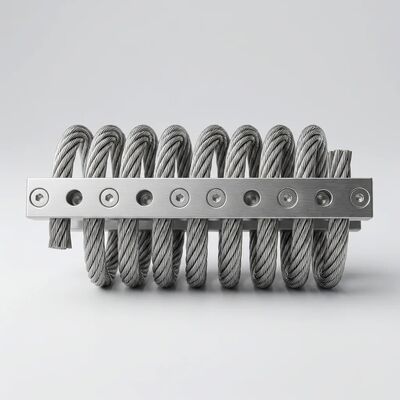

LeJGX-1278D-370Best un isolateur de vibrations pour câble métallique en acier inoxydable à enroulement hélicoïdal, conçu comme unremplacement à ajustement directpour les supports d'isolation OEM et aftermarket sur les plates-formes d'équipements industriels. Doté d'une âme de câble métallique SS304 à 8 boucles (diamètre 7,8 mm, construction 7 × 19 brins) serrée entre des barres de montage en alliage d'aluminium 6061-T6 avec finition anodisée dure transparente, cet isolateur entièrement métallique offreCapacité de charge statique de 5 à 120 kg par supportsans caoutchouc, sans fluides et sans entretien programmé, jamais.

Stratégie de remplacement rapide et rentable

Les responsables des achats et les ingénieurs de maintenance sont confrontés à un défi persistant : les isolateurs de vibrations de marque OEM sont proposés à des prix plus élevés avec des délais de livraison prolongés, mais l'encombrement de montage est standardisé. Le JGX-1278D-370B résout ce problème directement avecGéométrie de montage traversante standardisée Ø10,5 mmqui s'aligne sur les modèles de tranches courants dans l'industrie. L'installation ne nécessite que des fixations M10 standard (grade 8.8, serrées à 28-32 N·m avec des rondelles plates) et aucun perçage, fabrication d'adaptateur ou modification de l'équipement. Comparé aux isolateurs OEM de capacité équivalente, le JGX-1278D-370B atteint généralement15 à 30 % d'économies par unitétout en conservant des performances d'isolation complète contre les vibrations sur la bande passante d'excitation de 10 à 2 000 Hz. Pour les opérateurs gérant des flottes mixtes d’équipements provenant de plusieurs fabricants, ce numéro de pièce unique consolide l’inventaire et réduit la complexité des SKU.

Adaptation précise des charges statiques

Les supports vibrants génériques sont vendus par plage de poids approximative, mais les équipements réels ont une répartition de masse et un centre de gravité spécifiques qui nécessitent un réglage précis de l'isolateur. Chaque lot de production du JGX-1278D-370B subitcaractérisation charge-déformation statique échantillonnéeà trois points de charge dans l'enveloppe nominale de 5 à 120 kg : charge minimale (5 kg), charge médiane (60 kg) et charge maximale (120 kg). La courbe charge-déformation qui en résulte vérifie que l'isolateurprofil de rigidité non linéaire progressifmaintient la fréquence naturelle à l'intérieur4 à 7 Hzsur toute la plage de charge utile, l'amortissement par friction Coulomb contribuant àRapport d'amortissement de 0,12 à 0,22. Cela limite le facteur d'amplification de résonance (Q) àen dessous de 2,5- empêchant efficacement le grossissement destructeur qui se produit lorsque la fréquence d'excitation coïncide avec la fréquence naturelle du système monté. Pour les installations critiques, nous proposons des tests unitaires 100 % individuels avec des rapports de charge-déformation sérialisés.

Normes de fabrication industrielle haut de gamme

Le JGX-1278D-370B reflète une qualité de fabrication de précision visible dans les moindres détails :

• Finition du câble métallique: Le câble métallique SS304 de 7,8 mm (pose régulière à droite, construction 7×19 selon ASTM A313) reçoit un électropolissage postformage jusqu'à une rugosité de surface Ra ≤ 0,35 μm. Cela élimine les microfissures de surface dues au processus d'enroulement, améliore la résistance à la corrosion et garantit des caractéristiques de frottement inter-brins uniformes pour des performances d'amortissement constantes sur des millions de cycles de charge.
• Esthétique de la barre de serrage: Les barres en alliage d'aluminium 6061-T6 sont usinées CNC avec des bords chanfreinés et reçoivent un revêtement anodisé dur transparent qui offre une surface durable et résistante aux empreintes digitales. La couche d'anodisation isole également électriquement l'aluminium du câble en acier inoxydable, empêchant ainsi la corrosion galvanique dans les environnements humides ou chargés de sel.
• Identification permanente: Chaque barre de serrage porte unDésignation du modèle et code de lot gravés au laser. Pas d'étiquettes adhésives, pas de tampons encreurs qui s'estompent et pas d'étiquettes séparées qui se détachent pendant l'expédition ou l'installation. La profondeur de gravure garantit la lisibilité après des années de service dans des environnements industriels difficiles.

Spécifications techniques

Foire aux questions

Q : Le JGX-1278D-370B peut-il remplacer directement mes supports vibrants existants ?
R : Si vos supports actuels utilisent une interface de montage traversant avec des centres de trous compatibles avec notre modèle Ø10,5 mm et nos fixations M10, le JGX-1278D-370B s'installe sans modification du support. Contactez-nous avec la marque de votre isolateur existant et le numéro de pièce pour une évaluation de la compatibilité de montage.

Q : Comment puis-je sélectionner le nombre correct de supports pour mon équipement ?
R : Divisez la masse totale de votre équipement par le nombre de points de montage. Chaque JGX-1278D-370B doit transporter entre 5 et 120 kg. Pour une isolation optimale, visez un poids moyen de 40 à 80 kg par support. Nos ingénieurs d'application peuvent examiner les spécifications de votre équipement et recommander la configuration idéale.

Q : Les performances de l’isolateur changent-elles avec le temps ?
R : Non. La construction entièrement métallique élimine les mécanismes de vieillissement qui dégradent les supports en caoutchouc et en élastomère. La caractéristique d'amortissement par friction Coulomb se stabilise après une période de rodage initiale d'environ 1 000 cycles de charge et reste constante pendant toute la durée de vie de l'équipement.

Applications industrielles typiques

Plates-formes de montage de groupes électrogènes diesel • Châssis de refroidisseurs industriels et de compresseurs CVC • Enceintes d'équipements de signalisation et de communication ferroviaires • Cabines d'opérateur de machines d'exploitation minière et de carrière • Panneaux d'équipements auxiliaires marins • Electronique d'abri de télécommunication mobile • Isolation des vibrations des machines d'emballage • Châssis de base de pompe et de moteur • Montage de ventilateurs et de soufflantes industriels • Tables de laboratoire de test et de mesure

Demandez une vérification gratuite de la compatibilité du modèle de montage, faites une référence croisée à vos numéros de pièce d'isolateur actuels et recevez un devis alternatif OEM compétitif. Notre équipe d’ingénieurs fournit gratuitement des données de charge-déformation, des modèles CAO 3D et des recommandations d’installation spécifiques à l’application.
