Isolateur de vibrations à câble métallique longue durée, sans entretien, pour contrôle des chocs robuste dans toutes les directions, JGX-1276D-278B

Isolateur de vibrations à câble métallique JGX-1276D-278B — Protection contre les chocs sans entretien pour les équipements critiques

Pourquoi choisir la technologie d'isolation entièrement métallique ?

Les supports vibrants conventionnels en caoutchouc et en élastomère présentent une faiblesse fondamentale : ils vieillissent. Au fil des mois et des années, l'exposition à la chaleur, à l'ozone, aux rayons UV, aux huiles et aux cycles de chargement répétés les fait durcir, se fissurer, fluer ou se déformer de façon permanente. LeJGX-1276D-278Bélimine tous ces modes de défaillance grâce à sonConstruction 100% métallique, livrantcontrôle des vibrations longue durée sans entretienau cours de décennies de fonctionnement continu. Aucun intervalle de remplacement programmé. Aucune dérive des performances. Aucune dégradation cachée.

Architecture sans entretien

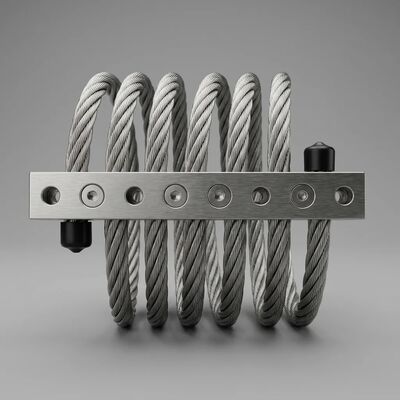

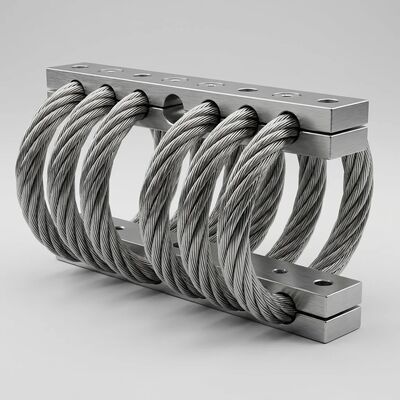

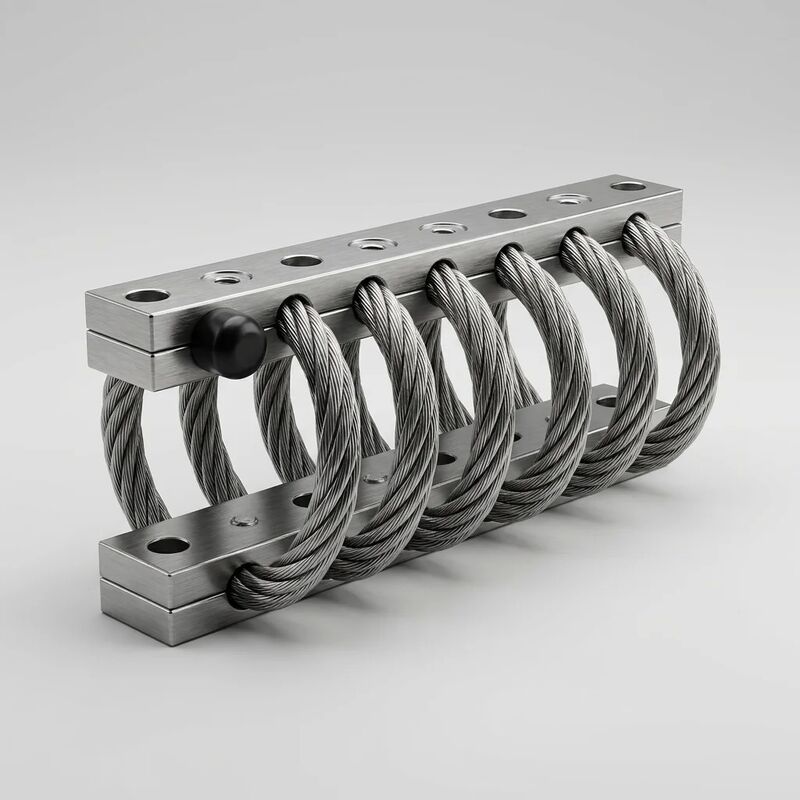

Au cœur du JGX-1276D-278B se trouve une hélice à 8 boucles formée à partir deCâble métallique en acier inoxydable SS304 de 6,4 mm de diamètre 7 × 19 brins. Cette architecture multibrins est la clé de son mécanisme d’amortissement autonome. Lorsque l'énergie vibratoire pénètre dans le support, les fils individuels de chaque brin subissent un mouvement de glissement à micro-échelle contre les fils adjacents. CeAmortissement par friction coulombienneconvertit l'énergie mécanique directement en chaleur, sans aucun fluide, sans aucune surface d'usure nécessitant un réapprovisionnement et sans aucun composant auxiliaire susceptible de tomber en panne. L'ensemble du système d'amortissement estinhérentau câble métallique lui-même.

Performance d'absorption des chocs dans toutes les directions

La géométrie du câble métallique hélicoïdal permet au JGX-1276D-278B d'absorber et de dissiper l'énergie des chocs provenant den'importe quelle direction. Que votre équipement soit soumis à des transitoires induits par une chute verticale, à un impact latéral dû aux manœuvres du véhicule ou à une oscillation de torsion provoquée par des machines tournantes, l'isolateur répond avec une caractéristique de déviation de force progressive et non descendante. Sous unCharge statique de 2 à 55 kg par support, la fréquence propre s'installe entre5 à 8 Hz, avec un frottement sec fournissant un taux d'amortissement de0,10-0,20qui limite l'amplification de la résonance àen dessous de 3,0 fois l'amplitude d'entrée— empêchant efficacement le grossissement destructeur qui se produit avec les systèmes à ressorts non amortis ou légèrement amortis.

Construction robuste pour les environnements exigeants

Chaque composant du JGX-1276D-278B est sélectionné et traité pour une durabilité extrême :

• Câble métallique: Acier inoxydable SS304, pose régulière droite 7×19, postformage électropoli à Ra ≤ 0,4 μm. Cette finition de surface minimise les sites d'initiation de la corrosion et garantit des caractéristiques de friction inter-brins constantes tout au long de la durée de vie.
• Barres de serrage: Alliage d'aluminium 6061-T6, anodisé dur selon l'équivalent MIL-A-8625 Type III, fournissant une couche de surface durable et électriquement non conductrice qui empêche la corrosion galvanique entre la barre en aluminium et le câble en acier inoxydable dans des atmosphères humides ou chargées de sel.
• Interface de montage: Les trous traversants de Ø8,5 mm alésés avec précision sur les deux barres acceptent les fixations M8 standard. La conception des barres symétriques permet une installation dans n'importe quelle orientation (horizontale, verticale ou inclinée) sans affecter les performances d'isolation.

Données sur la résilience environnementale

Directives d'installation et d'intégration

Orientation de montage: Le JGX-1276D-278B fonctionne également dans les configurations de compression, de cisaillement ou d'inclinaison à 45°. Pour les charges utiles principalement soumises à une excitation verticale, le montage vertical (mode compression) optimise la capacité de charge. Pour les applications présentant des perturbations latérales importantes, une disposition inclinée à 45° offre une rigidité équilibrée dans tous les axes.

Couple de boulon: Fixations M8 grade 8.8 serrées à 20-25 N·m. Utilisez des rondelles plates des deux côtés de la barre de montage pour répartir uniformément la force de serrage. Appliquer du frein-filet de résistance moyenne pour les installations sujettes à des vibrations soutenues.

Configuration multi-montage: Pour les racks et les boîtiers d'équipement, un modèle de montage symétrique à 4 ou 6 points est recommandé. La masse totale de l'équipement divisée par le nombre de supports doit être comprise entre 2 et 55 kg par isolateur pour des performances d'isolation optimales.

Secteurs d'application recommandés

Équipement d'abri de communication mobile • Armoires de commande de plate-forme offshore • Postes d'opérateur de machines industrielles lourdes • Emballage de générateurs et de turbines • Électronique de locomotive ferroviaire • Systèmes de surveillance de camions de transport minier • Abris de relais de diffusion et de télécommunication • Charges utiles de véhicules de recherche et de sauvetage • Unités électriques portatives d'hôpitaux de campagne • Instrumentation d'enquête géophysique • Équipement auxiliaire de salle des machines marines • Entraînements de convoyeurs d'entrepôts frigorifiques

Nous proposons une assistance gratuite en matière d'ingénierie d'application, y compris la caractérisation charge-déflexion pour votre charge utile spécifique, des rapports de test de table vibrante multi-axes et des modifications de barres de montage personnalisées. Contactez notre équipe technico-commerciale pour discuter de vos besoins en matière d'isolation et demander un échantillon pour évaluation.
