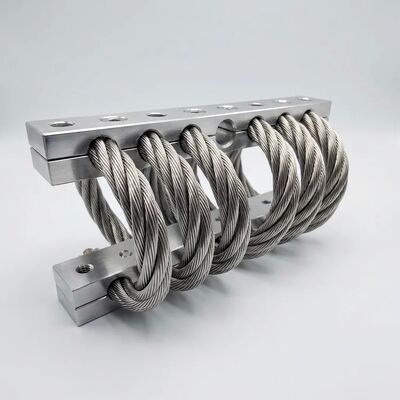

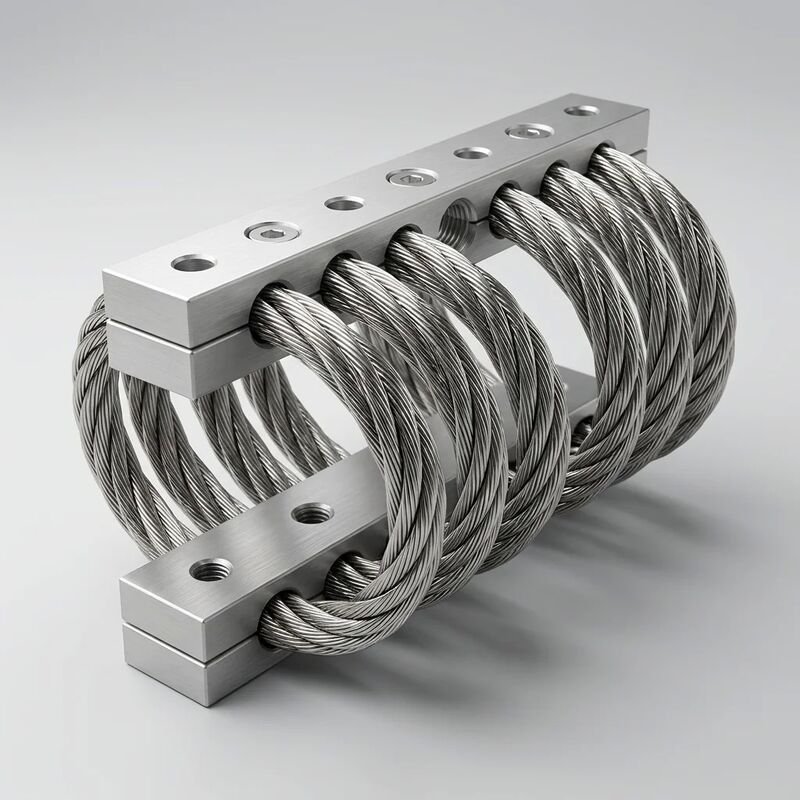

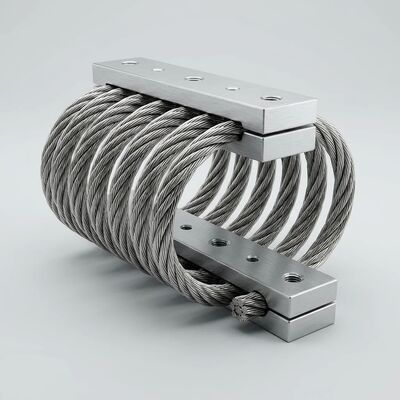

JGX-0956D-110A Isolateur de vibration de câble métallique sur mesure pour charge utile avec conception d'interverrouillage à étanchéité

JGX-0956D-110A — Isolateur de vibrations à câble métallique adapté à la charge utile avec verrouillage de sécurité

LeJGX-0956D-110Aadopte une approche fondamentalement différente de l’isolation vibratoire. Au lieu de demander à votre équipement d'installer un isolateur catalogue, l'isolateur est conçu pour s'adapter à votre équipement. Chaque unité est livrée avec unconfiguration de bobine spécifique à la charge utile— le diamètre du fil, le nombre de bobines, l'angle d'hélice et la précharge, tous calculés à partir du poids que vous avez soumis, des coordonnées du centre de gravité et du spectre d'excitation. UNverrouillage mécanique à sécurité intégréeest intégré directement dans la structure de montage, garantissant que même en cas de surcharge catastrophique, la charge utile reste physiquement capturée.

Fonctionnement du réglage spécifique à la charge utile

Le processus de configuration du JGX-0956D-110A implique trois entrées de données de la part du client :

• Masse de la charge utile et emplacement du CG— poids total de l'équipement plus les coordonnées x, y, z du centre de gravité par rapport au plan de montage ; cela détermine la charge statique par isolateur et la répartition de rigidité requise sur une suspension multipoint
• Bande de fréquence d'excitation— les fréquences de vibration dominantes que l'équipement génère ou reçoit ; la fréquence propre de l'isolateur est ensuite placée au moins √2 en dessous de la fréquence d'excitation la plus basse pour obtenir une transmissibilité inférieure à l'unité
• Modèle de boulons de montage et contraintes d’enveloppe— diamètre du cercle de boulons ou grille rectangulaire, taille du filetage, hauteur de dégagement disponible et toute obstruction adjacente qui limite l'empreinte de l'isolateur

A partir de ces entrées, la géométrie de la bobine est calculée pour placer lefréquence naturelle dans la bande 6-14 Hzavec une déviation statique de3 à 18 mmà la charge utile spécifiée. Le système résultant offre une efficacité d’isolation≥ 85 % à la résonancesur les trois axes de translation.

Verrouillage à sécurité intégrée : la sécurité par la géométrie, pas par le couple

La plupart des supports vibrants reposent sur des connexions boulonnées comme seul moyen de rétention de la charge utile. Un boulon desserré, un filetage dénudé ou un contrôle de couple négligé peut entraîner le détachement de l'équipement – ​​un risque inacceptable pour les installations aériennes, les systèmes montés sur véhicule ou toute application dans laquelle une charge utile lâchée met en danger le personnel ou les machines adjacentes.

Le JGX-0956D-110A résout ce problème avec unmécanisme de verrouillage à double barre à verrouillage positif:

• Capture géométrique— deux barres de verrouillage en acier inoxydable trempé traversent des fentes usinées dans la plaque de base et dans le support de charge utile ; une fois assemblées, les barres retiennent physiquement la charge utile même si tous les boulons de montage sont complètement retirés
• Limitation de déplacement en cas de surcharge— les barres de verrouillage fonctionnent également comme butées dures, limitant la déflexion maximale en compression et en traction à la plage de sécurité conçue, empêchant ainsi la déformation plastique de la bobine lors d'événements de choc dépassant la charge nominale
• Confirmation visuelle de sécurité— une rainure de référence usinée dans chaque barre de verrouillage fournit un indicateur visuel de marche/arrêt ; si la rainure est visible au-delà de la face du support, l'isolateur a subi un événement de course excessive et doit être inspecté
• Zéro maintenance supplémentaire— le mécanisme de verrouillage ne comporte aucune pièce mobile au-delà de la bobine isolante elle-même ; pas de goupilles, de loquets, de ressorts ou de surfaces d'usure nécessitant une lubrification ou un remplacement périodique

Performances et linéarité prévisibles pour une conception de système fiable

Les données de validation sur les unités de production JGX-0956D-110A confirment unécart de linéarité charge-déformation de ≤ ±5 %sur toute la plage de charge nominale de 1 à 800 kg. Ce comportement quasi-linéaire est une conséquence directe de la géométrie du câble hélicoïdal : contrairement aux élastomères qui présentent un effet Mullins, un effet Payne et une forte dépendance à l'amplitude, la bobine en acier inoxydable maintient une rigidité constante quel que soit l'historique d'excitation.

Pour les concepteurs de systèmes, une linéarité prévisible signifie :

• Modélisation FEA simplifiée— l'isolateur peut être représenté comme un élément ressort-amortisseur linéaire sans sous-programmes matériels non linéaires ni contrôles de convergence itératifs
• Prédiction multi-axes fiable— la matrice de rigidité sur 3 axes dérivée d'un essai sur un seul axe est valable pour toutes les directions de chargement, permettant une simulation précise du système à 6 degrés de liberté
• Répétabilité de lot à lot— les isolateurs de remplacement commandés des années plus tard avec les mêmes spécifications de charge utile correspondront à l'ensemble d'origine dans les limites de tolérance, éliminant ainsi le besoin de réajuster ou de caler l'installation

Spécifications techniques

Là où l’adaptation de la charge utile et le verrouillage de sécurité sont les plus importants

• Cabines de levage et de grue— le verrouillage de sécurité n'est pas négociable lorsqu'une charge utile larguée risque de heurter le personnel situé en dessous ; Le réglage spécifique à la charge utile garantit que la qualité de conduite de la cabine répond aux normes de confort de l'opérateur sur toute la plage de vitesses de levage.
• Bancs d'essais moteurs et transmissions— chaque variante de moteur a une masse et un centre de gravité différents ; les isolateurs personnalisés empêchent le croisement de résonance pendant les tests de balayage tandis que le verrouillage fournit une barrière de sécurité solide contre la défaillance du support à des régimes élevés
• Machines à mesurer tridimensionnelles de précision (MMT)— la rigidité linéaire prévisible permet d'inclure la fonction de transfert d'isolation vibratoire dans les bilans d'incertitude de mesure ; Le réglage de la charge utile place la fréquence naturelle bien en dessous des perturbations transmises par le sol
• Remorques mobiles de générateurs et de compresseurs— la conception à verrouillage garantit la sécurité du transport routier ; le réglage personnalisé tient compte du poids du dérapage et du centre de gravité spécifiques de chaque configuration de remorque
• Outils de lithographie de semi-conducteurs et d'inspection de plaquettes— une précision de positionnement inférieure au micron nécessite des supports d'isolation présentant des caractéristiques de rigidité documentées et reproductibles ; Le JGX-0956D-110A offre la linéarité et la cohérence des lots requises pour la qualification en salle blanche

Pour lancer une configuration JGX-0956D-110A spécifique à la charge utile, indiquez le poids de votre équipement, l'emplacement du centre de gravité, les fréquences d'excitation dominantes et le dessin du modèle de boulon. Nos ingénieurs d'application vous renverront une fiche technique sur mesure et un modèle STEP 3D dans les 48 heures.
