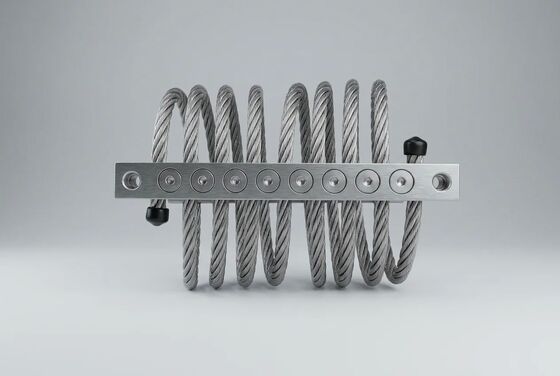

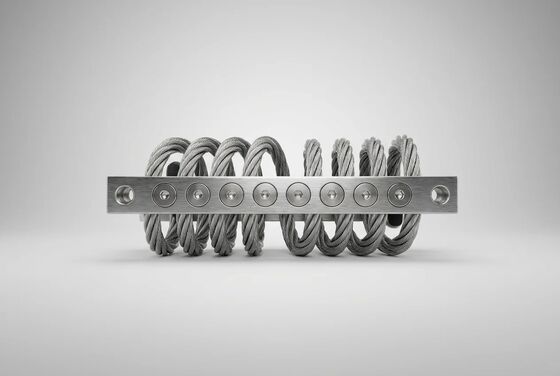

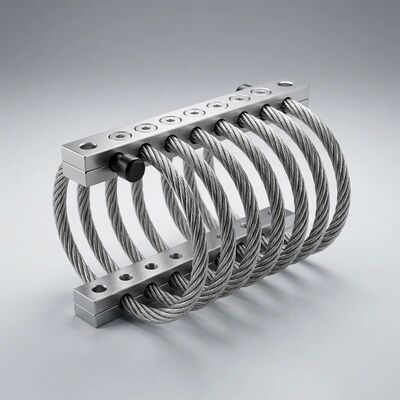

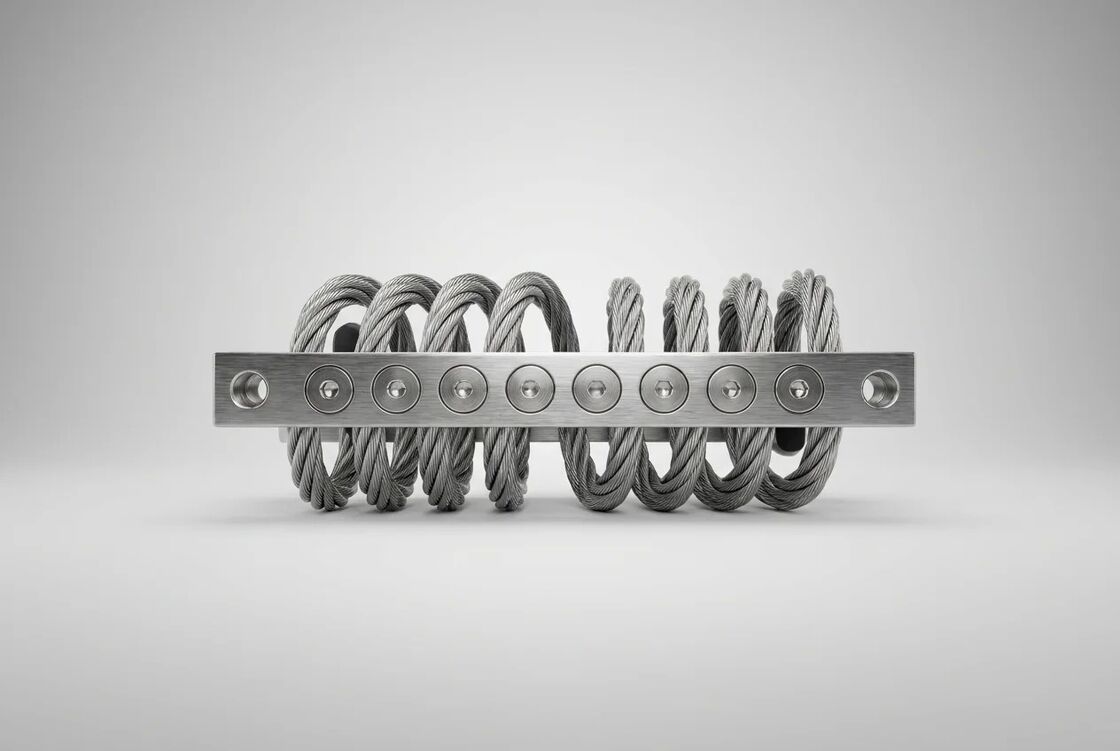

JGX-0648D-79A Isolateur de vibration tout métal pour câbles métalliques 3 axes Isolation multidirectionnelle pour une durabilité extrême

JGX-0648D-79A Isolateur contre les vibrations par câbles métalliques

LeLe nombre total d'émissions de CO2 est déterminé par la méthode suivante:L'isolateur de vibration à câbles métalliques utilise unConstruction entièrement métalliqueen acier inoxydable de qualité supérieure (de catégorie 304 ou 316), conçus pour fournir une attenuation fiable des vibrations et une absorption des chocs sans un seul composant en caoutchouc ou en élastomère.En éliminant les matières organiquesDans ce cas, l'isolateur obtient une architecture de service résistante au vieillissement, à la remu­mentation et à la dégradation de l'environnement, un avantage décisif pour les installations industrielles à long cycle.

Comment la conception entièrement en métal se traduit par une extrême durabilité

Les supports en caoutchouc durcissent, se fissurent et délaminent. Le JGX-0648D-79A utilise le frottement Coulomb entre les fils entre les brins d'acier inoxydable enroulés en hélice comme mécanisme d'amortissement principal.

• Aucun vieillissement chimiqueL'acier inoxydable 304/316 ne s'oxyde pas, ne gonfle pas et ne se brise pas après des décennies d'utilisation.
• Aucun ensemble de compressionLes caractéristiques de déformation de la charge restent stables après des millions de cycles
• Aucun remplacement prévuContrairement aux supports élastomériques qui sont traités comme des consommables, l'isolateur entièrement métallique est un appareil permanent
• Finitions de surface passivées et électropolisséesÉlimine les points d'initiation des micro-fissures et maximise la résistance à la corrosion

Véritable isolation multi-directionnelle à 3 axes

Une seule unité JGX-0648D-79A gère simultanément la compression, le roulement et le cisaillement.La géométrie de la corde de fil hélicoïdale crée un réseau tridimensionnel de ressorts-amortisseurs où chaque axe fonctionne de manière indépendante mais synergiqueL'efficacité de l'isolation dépasse90% à des fréquences de résonancesur les trois axes, confirmé par des essais de spectre de réponse aux chocs par GJB 150.18A.

Cela signifie que l'équipement monté sur les isolants JGX-0648D-79A est protégé que la perturbation provienne du mouvement vertical du sol, de l'oscillation latérale de la structure,ou le couple de rotation .

Ratio d'amortissement élevé pour le contrôle de la résonance

Le rapport d'amortissement mesuré est≥ 15%(hystérique, dépendant de l'amplitude).Ce niveau d'amortissement est suffisant pour supprimer l'amplification à la résonance structurelle sans introduire de risques de sensibilité à la température ou de fuite de fluide associés aux amortisseurs hydrauliques.La capacité d'amortissement est inhérente à la géométrie du fil de fer et ne nécessite aucun joint, aucun remplissage de fluide et aucun ajustement périodique.

Spécifications techniques

Scénarios d'application typiques

• Compresseurs industriels et décharges de pompes- atténue les vibrations de 8 à 15 Hz transmises aux structures des bâtiments
• Ensembles de moteurs-générateurs marinsLa construction en acier inoxydable résiste aux atmosphères salées sans corrosion
• Armoires électroniques de signalisation ferroviaireProtège les relais sensibles et les assemblages de PCB contre les vibrations des ballasts
• Cabines d'opérateurs de machines lourdesRéduit l'exposition à la vibration de tout le corps pour respecter les seuils de confort ISO 2631
• Appareils de support sismique pour les racks de serveurs de centres de donnéesIl assure à la fois l'isolation des vibrations pendant le fonctionnement normal et l'absorption des chocs lors d'événements sismiques
• Montures de refroidisseur CVC et de tour de refroidissementLa conception entièrement en métal élimine la dégradation de l'ozone et des UV, caractéristiques des tampons en caoutchouc utilisés dans les installations sur les toits

Contactez notre équipe d'ingénierie d'applications pour des courbes de déflexion de charge, des modèles CAD 3D ou une configuration de bobine personnalisée adaptée au poids et au spectre d'excitation de votre équipement.
